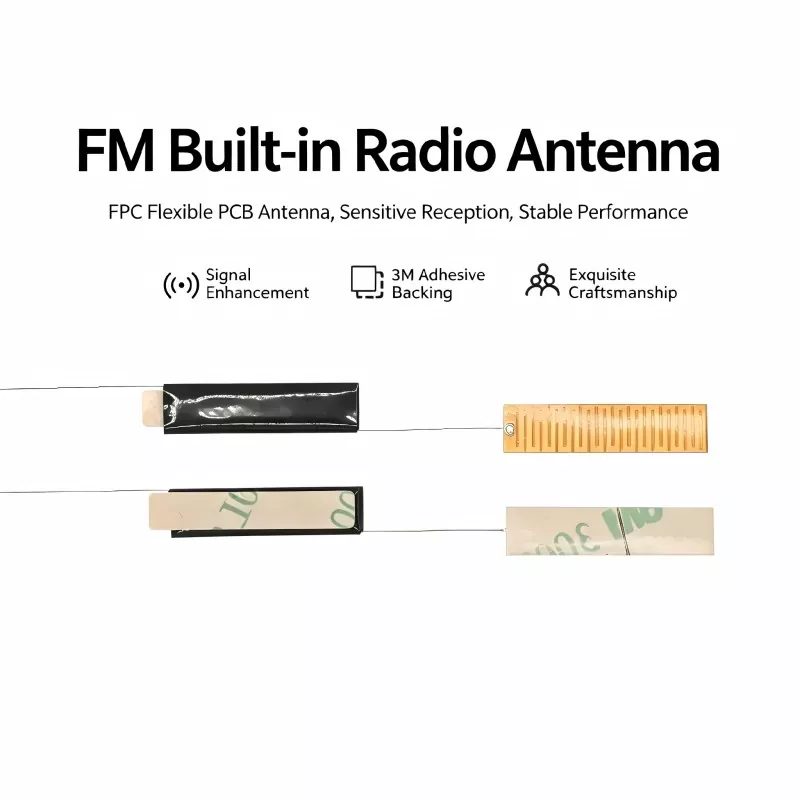

เหตุใดเสาอากาศวิทยุ FM ในตัวจึงเป็นตัวเลือกที่ชาญฉลาดสำหรับอุปกรณ์เสียงสมัยใหม่

เฉียนมู่พัฒนาเสาอากาศวิทยุ FM ในตัวสำหรับผู้ผลิตที่ต้องการการรับสัญญาณ FM ที่เชื่อถือได้ในผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดกะทัดรัด โซลูชันเสาอากาศภายในนี้ได้รับการออกแบบโดยคำนึงถึงข้อกำหนดในการบูรณาการในทางปฏิบัติ สามารถช่วยให้อุปกรณ์เสียงได้รับประสิทธิภาพวิทยุที่เสถียร ในขณะเดียวกันก็ประหยัดพื้นที่ในการติดตั้งและรักษาการออกแบบภายนอกที่สะอาดตา

วิทยุ FM ยังคงเป็นคุณสมบัติที่สำคัญในระบบเครื่องเสียงรถยนต์ วิทยุแบบพกพา ลำโพง Bluetooth ผลิตภัณฑ์เครื่องเสียงอัจฉริยะ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อย่างไรก็ตาม การเพิ่มการรับสัญญาณ FM ให้กับอุปกรณ์ขนาดกะทัดรัดนั้นต้องการมากกว่าแค่การเชื่อมต่อเสาอากาศเข้ากับเครื่องรับ ขนาดของเสาอากาศ วัสดุเฟอร์ไรต์ การพันคอยล์ ตำแหน่งการติดตั้ง การเดินสายเคเบิล และส่วนประกอบอิเล็กทรอนิกส์โดยรอบ ล้วนส่งผลต่อคุณภาพการรับสัญญาณ เสาอากาศวิทยุ FM ในตัวทำให้ผู้ผลิตมีทางเลือกที่กะทัดรัดแทนเสาอากาศภายนอกแบบเดิม บทความนี้จะอธิบายหลักการทำงาน ข้อดีของการออกแบบ มูลค่าการใช้งาน ข้อควรพิจารณาในการจัดซื้อที่สำคัญ และวิธีการบูรณาการในทางปฏิบัติ

สารบัญ

ผู้ผลิตควรรู้อะไรบ้างเกี่ยวกับเสาอากาศ FM ในตัว

เสาอากาศวิทยุ FM ในตัวได้รับการออกแบบอย่างไร?

เหตุใดการออกแบบเสาอากาศภายในจึงมีความสำคัญ

ผลิตภัณฑ์ใดบ้างที่สามารถใช้เสาอากาศ FM ในตัวได้

ปัจจัยใดที่ส่งผลต่อประสิทธิภาพการรับสัญญาณ FM

ผู้ซื้อควรเปรียบเทียบข้อมูลจำเพาะใด

วิศวกรสามารถรวมเสาอากาศเข้ากับผลิตภัณฑ์ได้อย่างไร?

คุณควรมองหาอะไรจากซัพพลายเออร์เสาอากาศ FM?

คำถามที่พบบ่อยเกี่ยวกับเสาอากาศวิทยุ FM ในตัว

เสาอากาศวิทยุ FM ในตัวเหมาะสำหรับผลิตภัณฑ์ของคุณหรือไม่?

ผู้ผลิตควรรู้อะไรบ้างเกี่ยวกับเสาอากาศ FM ในตัว

เสาอากาศ FM ในตัวเป็นส่วนประกอบรับสัญญาณภายในที่ออกแบบมาเพื่อจับสัญญาณการออกอากาศ FM โดยไม่ต้องใช้เสาอากาศยืดไสลด์ภายนอกแบบทั่วไป มีการติดตั้งไว้ภายในตัวเครื่องและเชื่อมต่อกับวงจรเครื่องรับ FM ผ่านทางสายไฟ พิน หรืออินเทอร์เฟซทางไฟฟ้าอื่นๆ

สำหรับผลิตภัณฑ์เชิงพาณิชย์จำนวนมาก การติดตั้งภายในทำให้เกิดความสมดุลที่สำคัญระหว่างฟังก์ชันการทำงานของ RF และการออกแบบทางอุตสาหกรรม แทนที่จะปล่อยให้เสาอากาศขยายออกนอกกรอบหุ้ม ผู้ผลิตสามารถวางตำแหน่งส่วนประกอบรับสัญญาณภายในพื้นที่ว่างได้

โครงสร้างแกนเฟอร์ไรต์มักใช้สำหรับการใช้งานรับ FM ขนาดกะทัดรัด วัสดุเฟอร์ไรท์ช่วยให้ฟลักซ์แม่เหล็กมีความเข้มข้นรอบๆ ขดลวด ในขณะที่ตัวนำพันแผลจะแปลงพลังงานแม่เหล็กไฟฟ้าเป็นสัญญาณไฟฟ้าที่สามารถประมวลผลได้โดยวงจรรับ

เสาอากาศจึงกลายเป็นส่วนหนึ่งของระบบ RF โดยรวม แทนที่จะเป็นอุปกรณ์เสริมแบบแยกส่วน ประสิทธิภาพการทำงานขึ้นอยู่กับทั้งลักษณะทางไฟฟ้าของตัวเองและสภาพแวดล้อมในการทำงาน

เสาอากาศวิทยุ FM ในตัวได้รับการออกแบบอย่างไร?

โดยปกติการออกแบบเสาอากาศ FM ภายในจะเริ่มต้นด้วยช่วงความถี่เป้าหมายและพื้นที่การติดตั้งที่มีอยู่ จากนั้นวิศวกรจะกำหนดขนาดเฟอร์ไรต์ โครงสร้างขดลวด ข้อมูลจำเพาะของสายไฟ วิธีการเชื่อมต่อ และการกำหนดค่าทางกลที่เหมาะสม

แกนเฟอร์ไรต์

แกนเฟอร์ไรต์เป็นส่วนสำคัญของโครงสร้างการรับแม่เหล็ก ลักษณะเฉพาะของวัสดุและขนาดทางกายภาพมีอิทธิพลต่อประสิทธิภาพของเสาอากาศในการโต้ตอบกับสนามแม่เหล็กไฟฟ้าโดยรอบ

คอยล์แม่นยำ

ลวดทองแดงพันรอบแกนเฟอร์ไรต์ตามข้อกำหนดทางไฟฟ้าที่กำหนดไว้ ความสม่ำเสมอของการม้วนเป็นสิ่งสำคัญ เนื่องจากการแปรผันอาจส่งผลต่อคุณลักษณะทางไฟฟ้าของชุดเสาอากาศแต่ละตัว

โครงสร้างการเชื่อมต่อ

เสาอากาศสามารถใช้การกำหนดค่าสายเคเบิล พิน หรือตัวเชื่อมต่อที่แตกต่างกันได้ ทั้งนี้ขึ้นอยู่กับอุปกรณ์โฮสต์ โครงสร้างการเชื่อมต่อที่เหมาะสมช่วยลดความยุ่งยากในการประกอบและลดการดัดแปลง PCB ของลูกค้าโดยไม่จำเป็น

การกำหนดค่าทางกล

ขนาดต้องได้รับการพิจารณาในขั้นตอนการออกแบบเบื้องต้น เสาอากาศที่ทำงานได้ดีทางไฟฟ้าอาจยังไม่เหมาะสมหากไม่สามารถใส่ภายในกรอบหุ้มที่ต้องการหรือรบกวนส่วนประกอบอื่นๆ

เหตุใดการออกแบบเสาอากาศภายในจึงมีความสำคัญ

อุปกรณ์อิเล็กทรอนิกส์สมัยใหม่มีขนาดเล็กลงแต่ก็มีฟังก์ชั่นการใช้งานเพิ่มมากขึ้น สิ่งนี้สร้างสภาพแวดล้อมที่ท้าทายสำหรับส่วนประกอบ RF เนื่องจากพื้นที่ภายในอันมีค่าถูกใช้ร่วมกันโดยแบตเตอรี่, PCB, ลำโพง, โปรเซสเซอร์, วงจรไฟฟ้า และโครงสร้างทางกล

เสาอากาศภายในที่ออกแบบอย่างเหมาะสมสามารถให้ประโยชน์ในทางปฏิบัติหลายประการ:

• การเพิ่มประสิทธิภาพพื้นที่:เสาอากาศได้รับการติดตั้งภายในผลิตภัณฑ์แทนที่จะต้องใช้พื้นที่ติดตั้งภายนอก
• ปรับปรุงรูปลักษณ์ของผลิตภัณฑ์:ไม่จำเป็นต้องมีเสาอากาศแบบยืดไสลด์ยาวสำหรับการทำงานทุกวัน
• การป้องกันทางกล:ตำแหน่งภายในช่วยลดโอกาสที่จะเกิดการโค้งงอหรือผลกระทบทางกายภาพโดยไม่ตั้งใจ
• การบูรณาการที่ยืดหยุ่น:ขนาดที่กำหนดเองสามารถรองรับเค้าโครงตู้ที่แตกต่างกันได้
• การประกอบที่สม่ำเสมอ:ตำแหน่งการติดตั้งภายในที่กำหนดสามารถรองรับการผลิตที่ได้มาตรฐาน
• ความคล่องตัวในการใช้งาน:แนวคิดเสาอากาศพื้นฐานเดียวกันนี้สามารถนำไปปรับใช้กับผลิตภัณฑ์อิเล็กทรอนิกส์ต่างๆ ได้

ข้อดีเหล่านี้มีความเกี่ยวข้องเป็นพิเศษกับผู้ผลิตที่ต้องการรวมวิทยุ FM เข้ากับฟังก์ชันไร้สายและดิจิตอลสมัยใหม่ในตัวเครื่องขนาดกะทัดรัด

ผลิตภัณฑ์ใดบ้างที่สามารถใช้เสาอากาศ FM ในตัวได้

ช่วงการใช้งานกว้างกว่าวิทยุแบบสแตนด์อโลนแบบดั้งเดิม ตราบใดที่ระบบอิเล็กทรอนิกส์มีฟังก์ชันการรับ FM และจัดเตรียมสภาพแวดล้อมการติดตั้งที่เหมาะสม ก็สามารถพิจารณาเสาอากาศภายในได้

ปัจจัยใดที่ส่งผลต่อประสิทธิภาพการรับสัญญาณ FM

การเลือกเสาอากาศที่มีความถี่ระบุที่ถูกต้องเป็นเพียงขั้นตอนแรกเท่านั้น ประสิทธิภาพในโลกแห่งความเป็นจริงอาจได้รับอิทธิพลจากปัจจัยเพิ่มเติมหลายประการ

1. สถานที่ติดตั้ง

เสาอากาศควรอยู่ในตำแหน่งที่สามารถรับสัญญาณ RF ได้อย่างมีประสิทธิภาพ การติดตั้งไว้ใกล้กับส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าขนาดใหญ่หรือวงจรที่มีสัญญาณรบกวนสูงอาจลดประสิทธิภาพในการใช้งานจริง

2. เค้าโครง PCB

PCB สามารถมีอิทธิพลต่อสภาพแวดล้อมแม่เหล็กไฟฟ้าของเสาอากาศได้ วิศวกรควรพิจารณาระยะห่างระหว่างเสาอากาศและโปรเซสเซอร์ แหล่งจ่ายไฟแบบสวิตชิ่ง อินเทอร์เฟซความเร็วสูง และแหล่งสัญญาณรบกวนอื่นๆ ที่อาจเกิดขึ้น

3. วัสดุของตัวเครื่อง

โดยทั่วไปแล้วตัวเรือนพลาสติกและไม่นำไฟฟ้าจะให้สภาพแวดล้อม RF ที่แตกต่างจากเปลือกโลหะ ดังนั้นควรรวมตัวเรือนสุดท้ายไว้ในการทดสอบต้นแบบด้วย

4. การเดินสายเคเบิล

ควรเดินสายเสาอากาศอย่างระมัดระวัง และเก็บให้ห่างจากแหล่งกำเนิดสัญญาณรบกวนทางไฟฟ้าที่ไม่จำเป็น การเดินสายเคเบิลที่สม่ำเสมอยังช่วยรักษาประสิทธิภาพการผลิตที่ทำซ้ำได้

5. ความไวของตัวรับ

เสาอากาศไม่สามารถชดเชยทุกข้อจำกัดในวงจรรับสัญญาณได้ คุณลักษณะของเสาอากาศและประสิทธิภาพของเครื่องรับควรได้รับการประเมินร่วมกันในระหว่างการพัฒนาผลิตภัณฑ์

ผู้ซื้อควรเปรียบเทียบข้อมูลจำเพาะใด

เมื่อทำการจัดหาเสาอากาศ FM ทีมจัดซื้อควรจัดทำเอกสารข้อกำหนดทางเทคนิคก่อนที่จะขอใบเสนอราคา ทำให้การเปรียบเทียบซัพพลายเออร์มีความหมายมากขึ้น และลดความเสี่ยงในการเลือกส่วนประกอบตามราคาเท่านั้น

สำหรับการผลิตในปริมาณมาก ผู้ซื้อควรพิจารณาขั้นตอนการอนุมัติตัวอย่าง การตรวจสอบขาเข้า ความสม่ำเสมอในการผลิต บรรจุภัณฑ์ ระยะเวลาดำเนินการ และการสนับสนุนทางเทคนิค

วิศวกรสามารถรวมเสาอากาศเข้ากับผลิตภัณฑ์ได้อย่างไร?

กระบวนการรวมเสาอากาศที่ประสบความสำเร็จควรเริ่มต้นก่อนที่ตู้สุดท้ายจะถูกแช่แข็ง การประสานงานตั้งแต่เนิ่นๆ ระหว่างซัพพลายเออร์เสาอากาศ วิศวกร PCB วิศวกรเครื่องกล และผู้ผลิตผลิตภัณฑ์สามารถป้องกันการออกแบบใหม่ที่มีราคาแพงได้

1. กำหนดข้อกำหนด RF:กำหนดช่วงความถี่ FM เป้าหมายและสถาปัตยกรรมเครื่องรับ
2. สำรองพื้นที่ติดตั้ง:ระบุตำแหน่งเสาอากาศก่อนที่จะจัดวางกลไกให้เสร็จสิ้น
3. ให้ภาพวาด:แบ่งปันขนาดและข้อกำหนดการเชื่อมต่อที่มีอยู่กับผู้ผลิตเสาอากาศ
4. พัฒนาตัวอย่าง:ประเมินต้นแบบเสาอากาศแบบกำหนดเองในผลิตภัณฑ์ที่ต้องการ
5. ทดสอบชุดประกอบทั้งหมด:วัดการรับสัญญาณภายใต้สภาวะการทำงานที่สมจริง
6. สรุปข้อกำหนดการผลิต:ขนาดล็อค พารามิเตอร์การม้วน สายเคเบิล ขั้วต่อ และเกณฑ์การตรวจสอบ

การทดสอบต้นแบบมีความสำคัญอย่างยิ่ง เนื่องจากประสิทธิภาพของเสาอากาศที่วัดภายนอกผลิตภัณฑ์อาจไม่แสดงถึงประสิทธิภาพหลังจากติดตั้งเสาอากาศภายในตัวเครื่องขั้นสุดท้าย

คุณควรมองหาอะไรจากซัพพลายเออร์เสาอากาศ FM?

ซัพพลายเออร์ที่เหมาะสมควรสามารถจัดหาได้มากกว่าส่วนประกอบแค็ตตาล็อก สำหรับโครงการ OEM และ ODM ความสามารถในการสื่อสารทางเทคนิคและการปรับแต่งสามารถมีความสำคัญพอๆ กันกับข้อกำหนดพื้นฐานของเสาอากาศ

เมื่อประเมินผู้ผลิตหรือซัพพลายเออร์เสาอากาศของจีน ให้พิจารณาสิ่งต่อไปนี้:

• มีประสบการณ์ในการผลิต FM และส่วนประกอบเสาอากาศ RF อื่นๆ
• ความสามารถในการปรับแต่งขนาดแกนเฟอร์ไรต์และโครงสร้างขดลวด
• การควบคุมการพันคอยล์และการประกอบส่วนประกอบอย่างเสถียร
• ความสามารถในการปรับแต่งสายเคเบิล พิน และตัวเชื่อมต่อ
• การพัฒนาตัวอย่างก่อนการผลิตจำนวนมาก
• ภาพวาดทางเทคนิคและข้อกำหนดของผลิตภัณฑ์ที่ชัดเจน
• ขั้นตอนการตรวจสอบคุณภาพสำหรับชุดการผลิต
• การสื่อสารที่ตอบสนองระหว่างการพัฒนาผลิตภัณฑ์

เฉียนมู่ มุ่งเน้นไปที่การพัฒนาและการผลิตเสาอากาศสำหรับการใช้งานอิเล็กทรอนิกส์ต่างๆ แนวทางที่ปรับแต่งได้ช่วยให้ลูกค้าสามารถหารือเกี่ยวกับข้อกำหนดด้านความถี่ ขนาดการติดตั้ง วิธีการเชื่อมต่อ และพารามิเตอร์เฉพาะโครงการอื่นๆ ก่อนที่จะสรุปโซลูชันการผลิตให้เสร็จสิ้น

คำถามที่พบบ่อยเกี่ยวกับเสาอากาศวิทยุ FM ในตัว

เสาอากาศวิทยุ FM ในตัวสามารถเปลี่ยนเสาอากาศแบบยืดไสลด์ภายนอกได้หรือไม่

สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดกะทัดรัดจำนวนมาก สามารถใช้เสาอากาศภายในแทนเสาอากาศแบบยืดไสลด์แบบดั้งเดิมได้ อย่างไรก็ตาม ตัวเลือกสุดท้ายขึ้นอยู่กับการออกแบบเครื่องรับ โครงสร้างผลิตภัณฑ์ พื้นที่ติดตั้งที่มีอยู่ และประสิทธิภาพการรับสัญญาณที่ต้องการ

ปกติแล้วรองรับช่วงความถี่ FM ใด?

แอปพลิเคชั่นวิทยุ FM เชิงพาณิชย์จำนวนมากทำงานภายในช่วง 88–108 MHz การออกแบบเสาอากาศที่แน่นอนควรตรงกับช่วงความถี่และวงจรรับที่ต้องการ

สามารถปรับแต่งเสาอากาศสำหรับตู้ขนาดเล็กได้หรือไม่?

ใช่. การปรับแต่งสามารถจัดการขนาดเฟอร์ไรต์ โครงสร้างคอยล์ ความยาวลีด การกำหนดค่าขั้วต่อ และข้อกำหนดทางกลอื่นๆ แนะนำให้ทำการทดสอบต้นแบบเมื่อพื้นที่การติดตั้งถูกจำกัดอย่างมาก

การวางตำแหน่งเสาอากาศส่งผลต่อการรับสัญญาณวิทยุหรือไม่?

ใช่. Placement can have a significant effect. ชิ้นส่วนโลหะที่อยู่ใกล้เคียง วงจรไฟฟ้า โปรเซสเซอร์ ร่องรอย PCB แบตเตอรี่ และสายเคเบิลอาจทำให้สภาพแวดล้อมทางแม่เหล็กไฟฟ้ารอบเสาอากาศเปลี่ยนไป

ควรทำการทดสอบเสาอากาศภายในผลิตภัณฑ์สำเร็จรูปหรือไม่

ใช่. การทดสอบเสาอากาศภายในตู้จริงจะให้ข้อมูลที่สมจริงมากขึ้นเกี่ยวกับประสิทธิภาพการรับสัญญาณขั้นสุดท้ายมากกว่าการทดสอบเสาอากาศในฐานะส่วนประกอบอิสระ

เหตุใดจึงเลือกเสาอากาศแบบปรับแต่งเองแทนที่จะเป็นรุ่นมาตรฐาน

โมเดลที่ปรับแต่งเองสามารถออกแบบตามขนาดเฉพาะ อินเทอร์เฟซตัวรับสัญญาณ ตำแหน่งการติดตั้ง และข้อจำกัดทางกลของผลิตภัณฑ์ ซึ่งสามารถทำให้การบูรณาการง่ายขึ้นและลดความจำเป็นในการปรับเปลี่ยนโครงสร้าง

เสาอากาศวิทยุ FM ในตัวเหมาะสำหรับผลิตภัณฑ์ของคุณหรือไม่?

สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์สมัยใหม่ที่ต้องมีพื้นที่ รูปลักษณ์ ความน่าเชื่อถือ และฟังก์ชัน RF อยู่ร่วมกัน เสาอากาศในตัวสามารถเป็นทางเลือกที่ใช้งานได้จริงแทนการออกแบบภายนอกทั่วไป ความสำเร็จขึ้นอยู่กับกระบวนการทางวิศวกรรมที่สมบูรณ์ รวมถึงการเลือกเฟอร์ไรต์ การพันขดลวด ข้อกำหนดด้านความถี่ การออกแบบ PCB ตำแหน่งการติดตั้ง โครงสร้างตู้ และการทดสอบผลิตภัณฑ์ขั้นสุดท้าย

เฉียนมู่ นำเสนอโซลูชันเสาอากาศวิทยุ FM ในตัวสำหรับผู้ผลิตที่พัฒนาอุปกรณ์เครื่องเสียง อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ วิทยุแบบพกพา ลำโพงบลูทูธ และอุปกรณ์ที่รองรับ FM อื่นๆ หากคุณมีช่วงความถี่ ขนาดตู้ ข้อกำหนดสายเคเบิล หรืออินเทอร์เฟซตัวรับสัญญาณเฉพาะติดต่อเราเพื่อหารือเกี่ยวกับโครงการของคุณและพัฒนาการกำหนดค่าเสาอากาศที่เหมาะกับความต้องการผลิตภัณฑ์ของคุณ
