เสาอากาศ 2G/3G/4G LTE

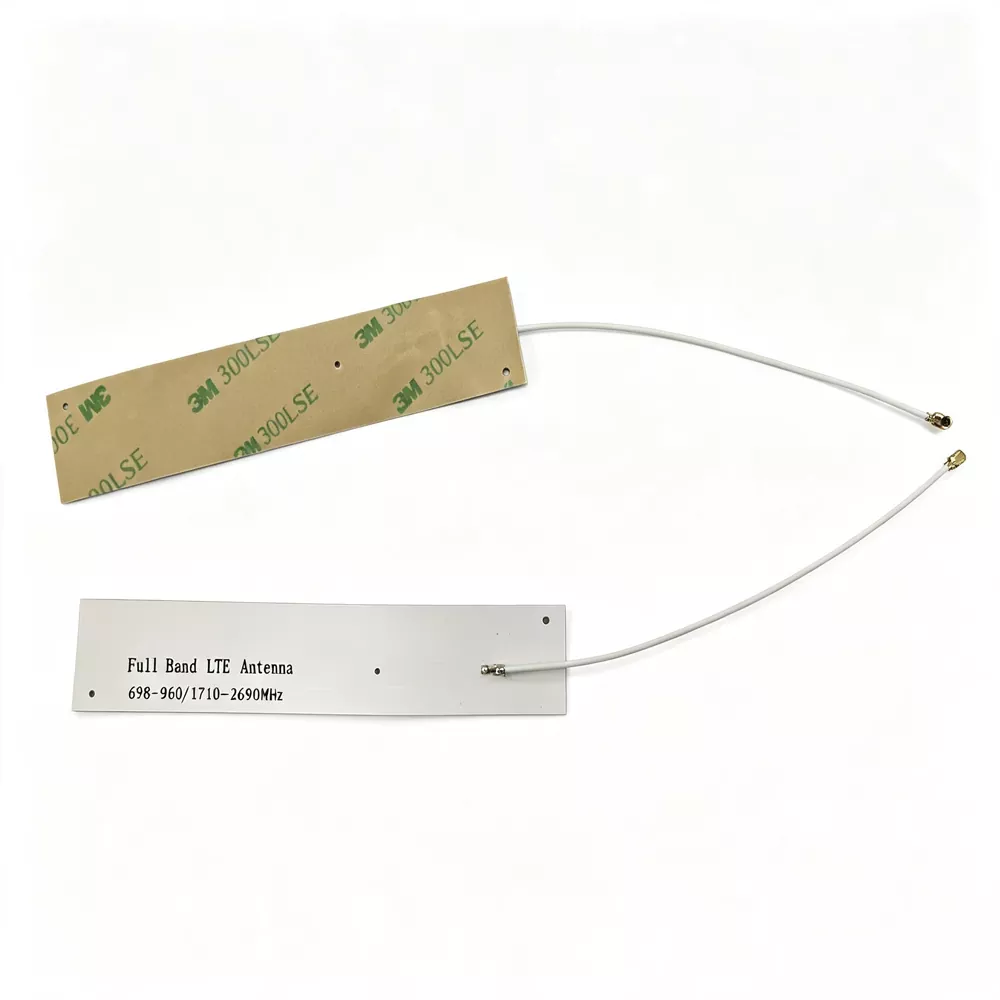

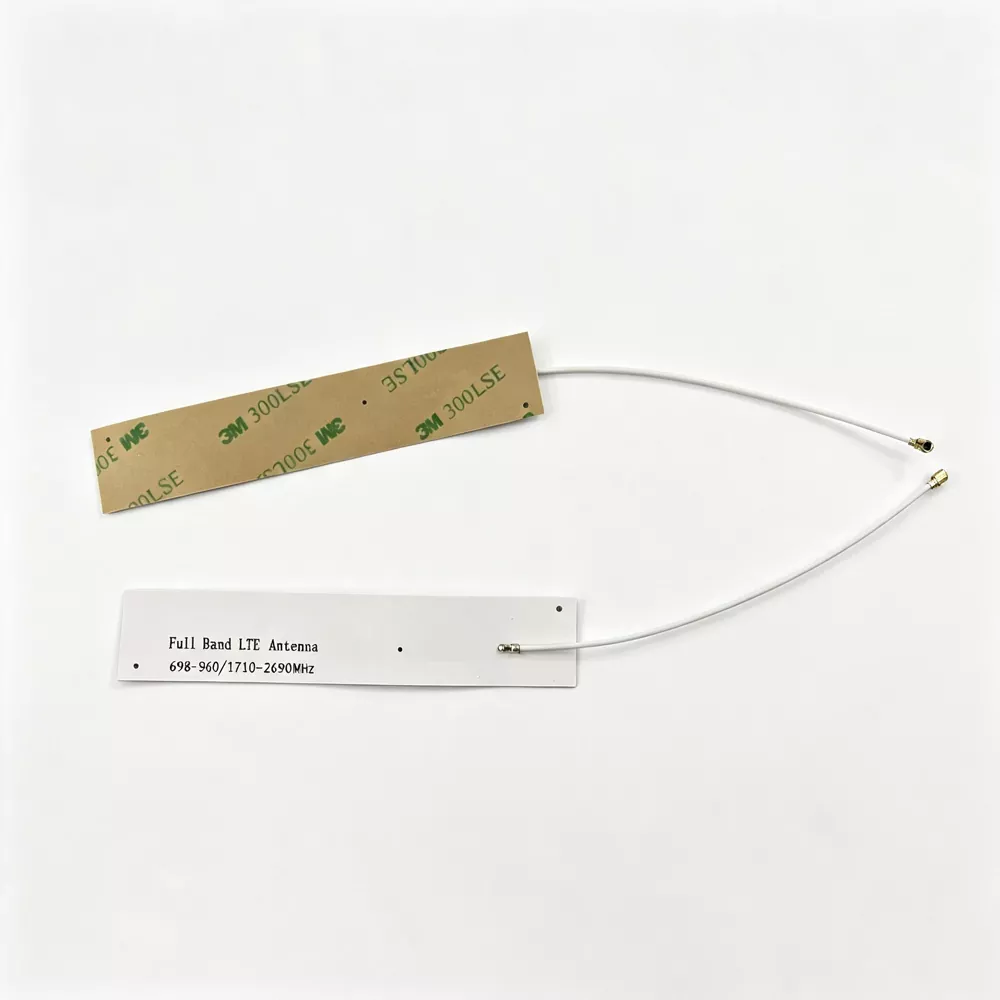

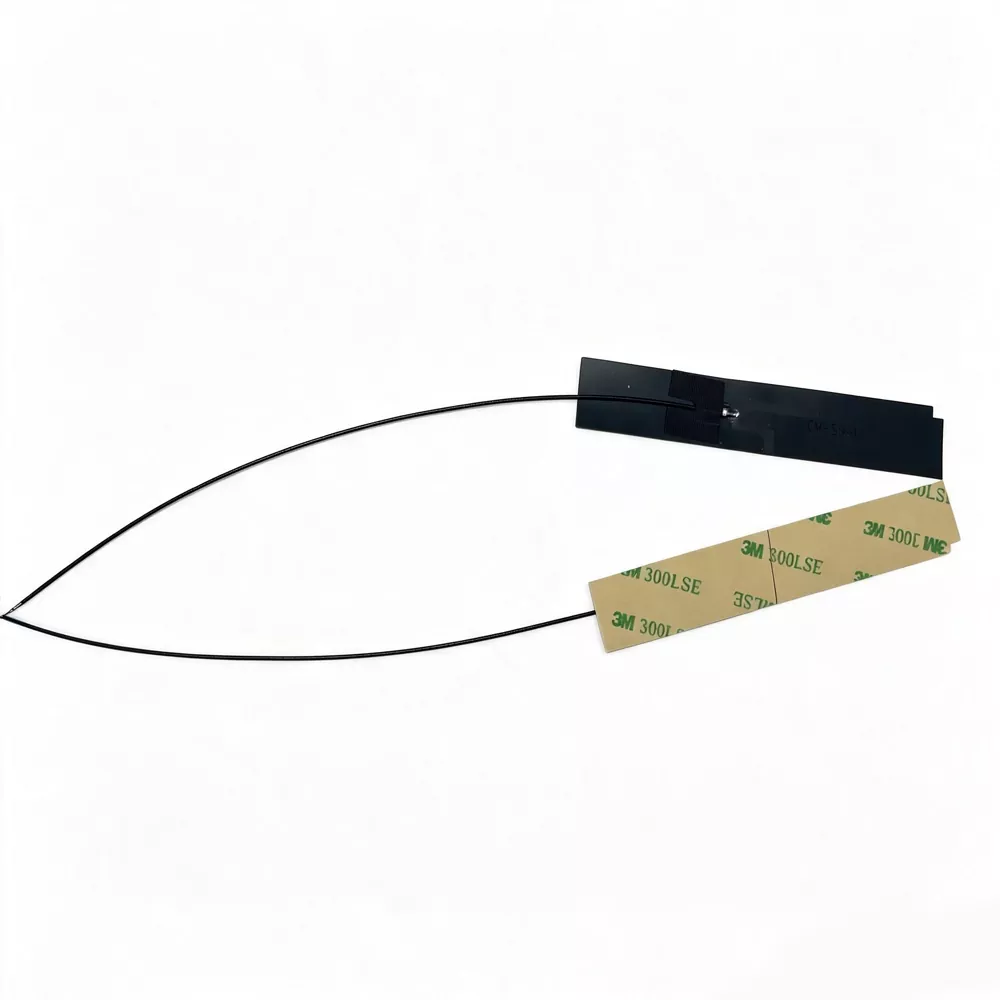

เสาอากาศ 2G/3G/4G LTE เป็นเสาอากาศสื่อสารเซลลูลาร์ในตัวน้ำหนักเบา ยืดหยุ่น และโค้งงอได้ ผลิตภัณฑ์นี้ใช้แผงวงจรแบบยืดหยุ่น FPC + กระบวนการบัดกรีโดยตรงแบบโคแอกเชียลซึ่งแตกต่างจากเสาอากาศติดบนพื้นผิวทั่วไป เสาอากาศมีน้ำหนักเบา บาง นุ่ม และสามารถเสียบเข้ากับพื้นผิวโค้งและพื้นที่ช่องแคบภายในตัวเครื่องได้อย่างอิสระ รองรับการรับและส่งสัญญาณหลายเครือข่าย 2G GSM, 3G WCDMA และ 4G LTE เป็นเสาอากาศสื่อสารในตัวประเภทที่ต้องการสำหรับอุปกรณ์ IoT อัจฉริยะขนาดเล็กในปัจจุบัน ซึ่งช่วยแก้ปัญหาในอุตสาหกรรมได้อย่างกว้างขวาง เช่น พื้นที่ในตัวขนาดเล็ก สัญญาณอ่อน การสัมผัสไม่เสถียร และความต้านทานการสั่นสะเทือนของอุปกรณ์ไม่ดี

หลักการทำงาน

เสาอากาศ 2G/3G/4G LTE เสาอากาศ FPC แบบเชื่อมเสาอากาศโคแอกเชียลนี้ทำงานตามหลักการความถี่วิทยุของอาร์เรย์ออสซิลเลเตอร์ไมโครสตริปที่ยืดหยุ่น และส่งสัญญาณด้วยตัวป้อนที่มีฉนวนหุ้มโคแอกเซียล แบ่งออกเป็นสามส่วน: ชั้นการแผ่รังสีสัญญาณ ชั้นซับสเตรตที่เป็นฉนวน และชั้นการส่งผ่านแบบมีฉนวนหุ้ม ตรรกะการทำงานมีเสถียรภาพและมีประสิทธิภาพ:

• หลักการแผ่รังสี Rf: พื้นผิวบอร์ด FPC แกะสลักเส้นออสซิลเลเตอร์แบบหลายแบนด์อย่างแม่นยำ ตรงกับจุดเรโซแนนซ์แบบเต็มวง 2G/3G/4G อย่างแม่นยำ ไม่มีโซนตายของแบนด์ วัดอัตราส่วนคลื่นยืนแบบเต็มแบนด์มีเสถียรภาพ ≤1.5 การสูญเสียการสะท้อนของสัญญาณต่ำมาก

• ข้อดีของการส่งผ่านแบบเชื่อม: เส้นโคแอกเชียลและเพลตออสซิลเลเตอร์ FPC ถูกสร้างขึ้นเป็นชิ้นเดียวโดยการบัดกรีด้วยดีบุกที่อุณหภูมิสูง เมื่อเปรียบเทียบกับโครงสร้างแบบตอกหมุดและแบบจับยึดทั่วไป ประสิทธิภาพของแผ่นดินไหวที่วัดได้จะดีขึ้นถึง 85% และไม่มีการหลุดออกของหน้าสัมผัสและการขาดการเชื่อมต่อของสัญญาณเป็นศูนย์ในสภาพแวดล้อมการสั่นสะเทือนในระยะยาว

• กลไกป้องกันสัญญาณรบกวน: โครงสร้างป้องกันสองชั้นของสายโคแอกเซียล RG1.13 แยกสัญญาณรบกวนแม่เหล็กไฟฟ้าออกจาก CPU, แหล่งจ่ายไฟ และชิปของกระดานหลักของอุปกรณ์ได้อย่างมีประสิทธิภาพ วัดในสภาพแวดล้อมการรบกวนภายในของอุปกรณ์ ความไวในการรับสัญญาณจะเพิ่มขึ้น 3-5 dB

• คุณลักษณะการแผ่รังสีรอบทิศทาง: การออกแบบการส่งและการรับสัญญาณรอบทิศทางแบบระนาบสามารถรักษาสัญญาณเอาท์พุตที่เสถียรในสถานการณ์ที่เปลือกที่ปิดล้อมและปลอกโลหะของอุปกรณ์ถูกปิดกั้น และอัตราความสำเร็จของเครือข่ายกลางแจ้งของอุปกรณ์ iot ได้รับการวัดว่าเพิ่มขึ้น 28%

คู่มือการติดตั้งและการใช้งาน

เสาอากาศ FPC นี้มีการติดตั้งแบบฝังในตัว ใช้งานง่าย เหมาะสำหรับการประกอบการผลิตจำนวนมาก และไม่จำเป็นต้องแก้ไขข้อบกพร่องอย่างมืออาชีพ ขั้นตอนมีดังนี้:

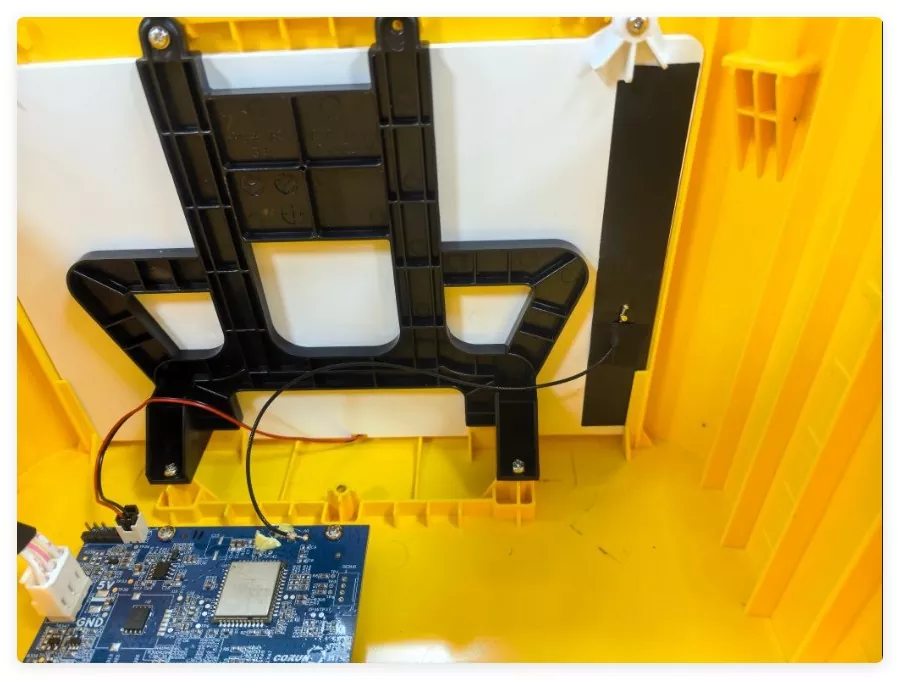

1. การเลือกตำแหน่ง: เลือกพื้นที่เปิดภายในอุปกรณ์ ห่างจากชิปเมนบอร์ด แหล่งจ่ายไฟ และเคสโลหะ เพื่อหลีกเลี่ยงการปิดกั้นสัญญาณและการรบกวน

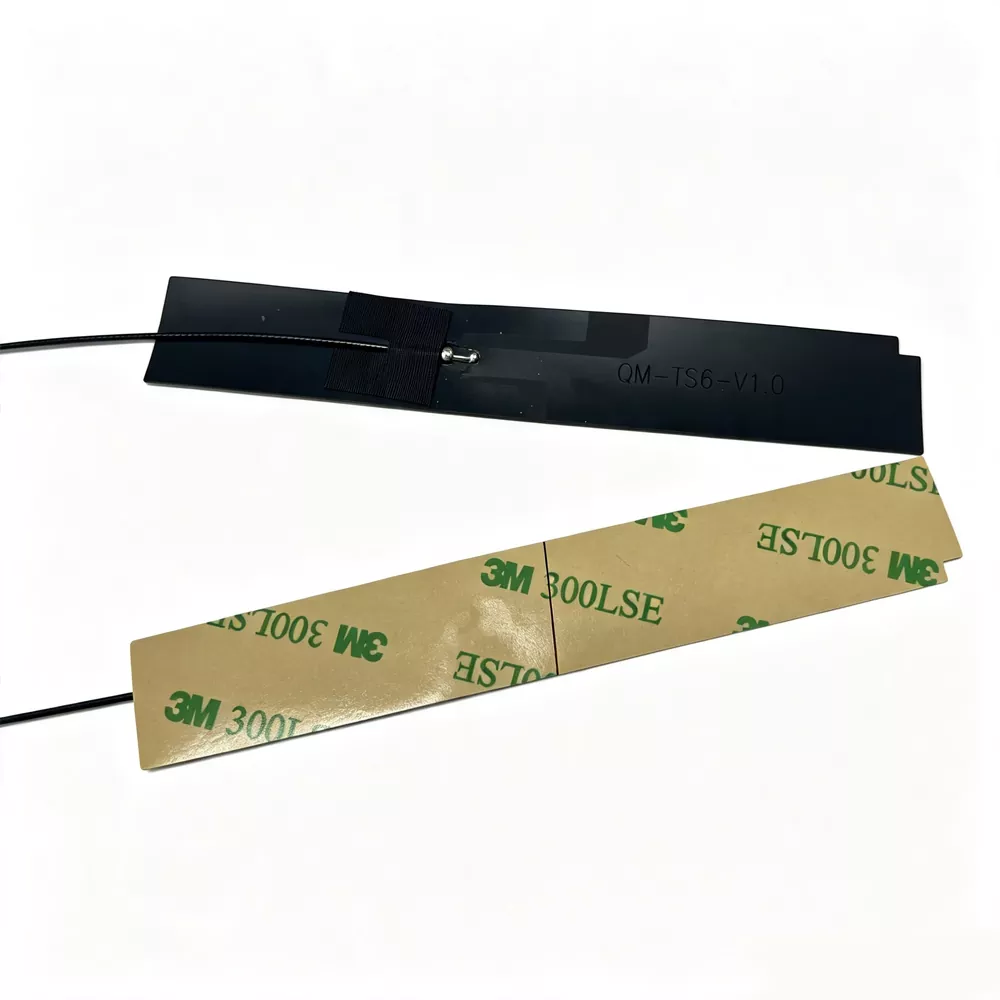

2. ติดตั้งและแก้ไข: ด้านหลังของเสาอากาศมาพร้อมกับกาว 3M ที่มีความแข็งแรงสูง หลังจากทำความสะอาดคราบฝุ่นและน้ำมันบนผนังด้านในของอุปกรณ์แล้ว ให้วางให้เรียบและแน่นหนา และงอตามความจำเป็นเพื่อให้พอดีกับพื้นผิวโค้งของอุปกรณ์

3. การเชื่อมต่ออินเทอร์เฟซ: เชื่อมต่ออินเทอร์เฟซ IPEX/SMA ที่ด้านหลังเข้ากับซ็อกเก็ตเสาอากาศโมดูลอุปกรณ์อย่างแม่นยำ และค่อยๆ ขันให้แน่นเพื่อหลีกเลี่ยงการดึงสายไฟอย่างรุนแรง

4. การจัดระเบียบสายไฟ: สายไฟส่วนเกินควรเก็บไว้อย่างเรียบร้อยเพื่อหลีกเลี่ยงการบีบ โค้งงอ หรือพับตาย และเพื่อป้องกันความเสียหายต่อชั้นป้องกันที่อาจส่งผลต่อสัญญาณ

5. การทดสอบการเปิดเครื่อง: หลังจากการประกอบเสร็จสิ้น ให้เปิดเครื่องและเชื่อมต่อกับเครือข่ายเพื่อทดสอบว่าสัญญาณเครือข่าย 2G/3G/4G ทั้งหมดได้รับตามปกติ จากนั้นจึงทำการผลิตจำนวนมากได้

คำถามที่พบบ่อย

คำถามที่ 1: เสาอากาศ 2G / 3G / 4G LTE เสาอากาศโคแอกเซียลแบบเชื่อม FPC นี้สามารถโค้งงอเพื่อใช้งานได้หรือไม่

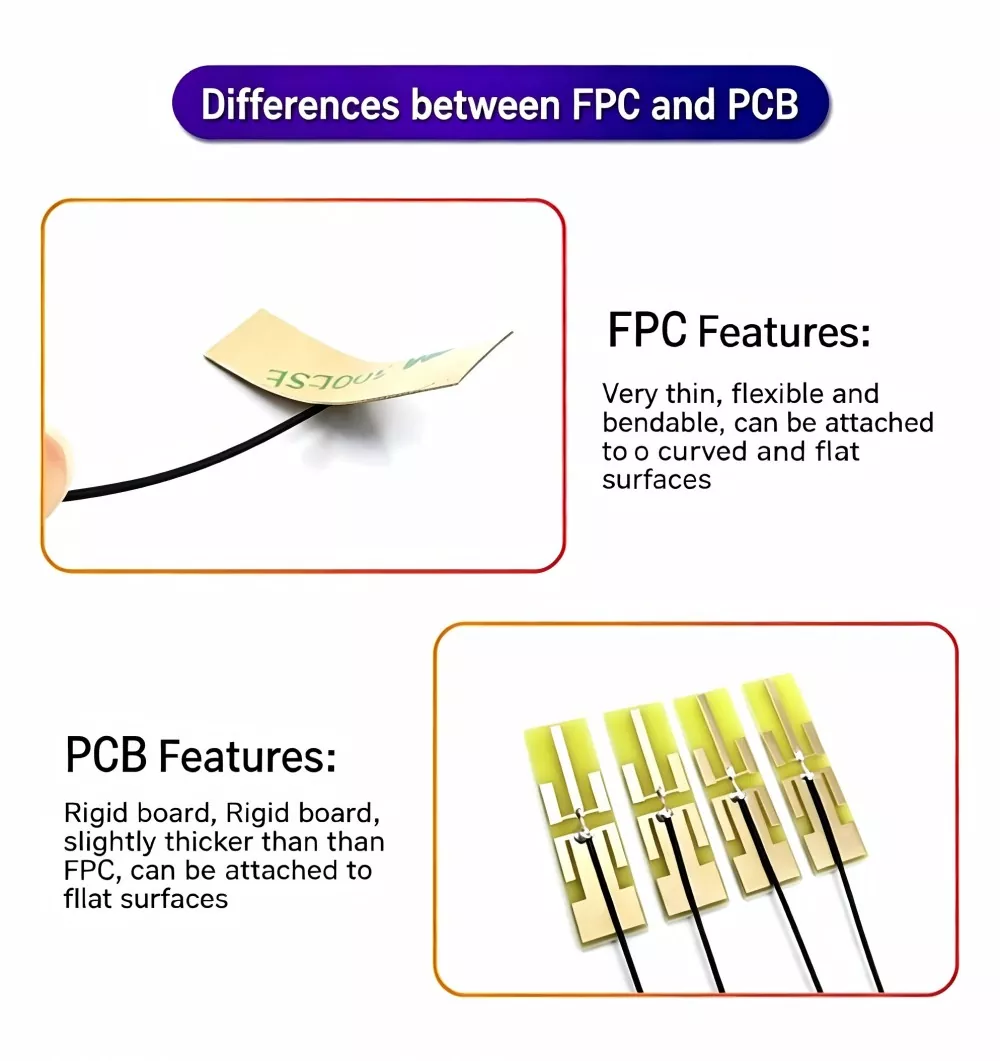

ตอบ 1: ใช่ ผลิตภัณฑ์นี้ทำจากวัสดุฐาน FPC ที่ยืดหยุ่น ซึ่งสามารถโค้งงอได้อย่างอิสระและติดตั้งกับพื้นผิวโค้ง เหมาะกับพื้นที่ในตัวอุปกรณ์ขนาดเล็ก และจะไม่ทำลายหรือส่งผลต่อประสิทธิภาพของสัญญาณเมื่องอตามปกติ

คำถามที่ 2: คุณรองรับความยาวสายเคเบิลและประเภทอินเทอร์เฟซแบบกำหนดเองหรือไม่

A2: รองรับอย่างเต็มที่ ในฐานะโรงงานต้นทาง ความยาวเส้นที่ปรับแต่งได้ตั้งแต่ 10 ซม. ถึง 50 ซม. รองรับอินเทอร์เฟซที่เปลี่ยนได้ เช่น SMA, BNC, IPEX, LOGO ซิลค์สกรีน และการปรับขนาดแบบละเอียด

Q3: อะไรคือข้อดีของกระบวนการบัดกรีเหนือเสาอากาศแบบวางธรรมดา?

A3: การเชื่อมสายโคแอกเซียลเป็นชิ้นเดียว ไม่มีช่องว่างหลวม ทนต่อแรงกระแทกมากขึ้น ต้านทานแรงดึง ประสิทธิภาพการต่อต้านริ้วรอย แก้ปัญหาการสั่นสะเทือนของอุปกรณ์ สัญญาณสั่นไหว และการสัมผัสที่ไม่ดีในสภาพแวดล้อมที่มีอุณหภูมิสูง เหมาะสำหรับสถานการณ์อุตสาหกรรมและยานพาหนะที่รุนแรง
