เสาอากาศ WiFi ของกรอบรูปดิจิตอลสามารถปรับปรุงประสิทธิภาพไร้สายและการส่งภาพระยะไกลได้อย่างไร

เมื่อกรอบรูปอัจฉริยะต้องการการซิงโครไนซ์บนคลาวด์ที่เชื่อถือได้ การอัปเดตรูปภาพที่รวดเร็ว และการเชื่อมต่อไร้สายที่เสถียร เหมาะสมแล้วเสาอากาศ WiFi กรอบรูปดิจิตอลกลายเป็นส่วนประกอบฮาร์ดแวร์ที่สำคัญเฉียนมู่พัฒนาโซลูชันเสาอากาศเฉพาะสำหรับกรอบรูปดิจิทัลขนาดกะทัดรัด ช่วยให้ผู้ผลิตจัดการกับการลดทอนสัญญาณ การรบกวนภายใน และพื้นที่การติดตั้งที่จำกัดผ่านการออกแบบ RF เฉพาะแอปพลิเคชัน

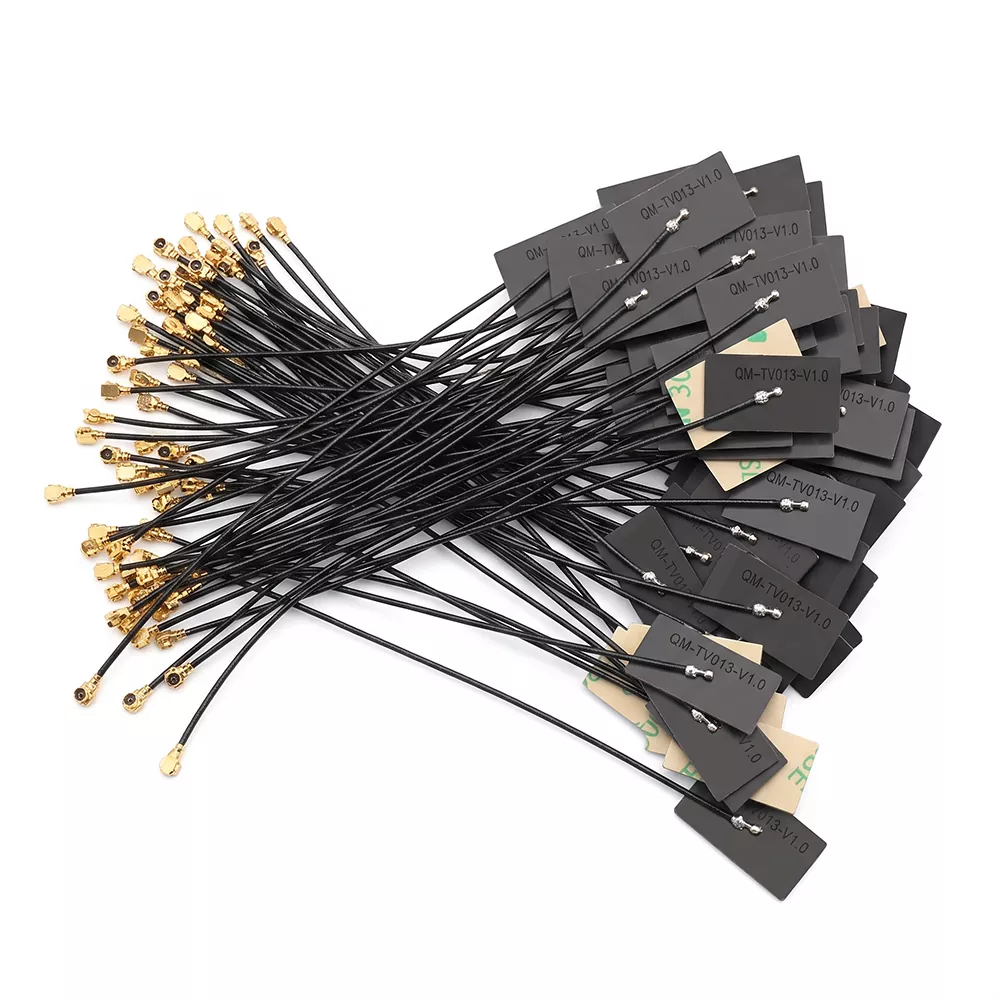

กรอบรูปดิจิทัลต้องใช้ WiFi สำหรับฟังก์ชันต่างๆ เช่น การซิงโครไนซ์บนคลาวด์ การส่งภาพถ่ายระยะไกล การอัปเดตเนื้อหาตามกำหนดเวลา และการจัดการอุปกรณ์ตามแอป อย่างไรก็ตาม เสาอากาศทำงานภายในกล่องขนาดกะทัดรัดที่ประกอบด้วยหน้าจอ แบตเตอรี่ แผงวงจร และส่วนประกอบอื่นๆ ที่อาจส่งผลต่อประสิทธิภาพของ RF เสาอากาศเฉพาะสามารถออกแบบให้เหมาะกับโครงสร้างทางกายภาพของเฟรม แถบการทำงาน ขั้วต่อ การเดินสายเคเบิล และตำแหน่งการติดตั้ง โซลูชันของ Qianmu รองรับแอปพลิเคชันย่านความถี่ 2.4 GHz และ 5 GHz โดยมีข้อกำหนดมาตรฐาน ได้แก่ อิมพีแดนซ์ 50Ω, SWR ≤1.8, อัตราขยาย 2–4 dBi และ FPC, PCB SMT หรือการกำหนดค่าแท่งกาวภายนอก ขนาด ตัวเชื่อมต่อ ความยาวสายเคเบิล และพารามิเตอร์ RF ที่กำหนดเองยังมีให้เลือกใช้สำหรับการออกแบบอุปกรณ์ที่แตกต่างกันอีกด้วย

สารบัญ

1. เหตุใดกรอบรูปดิจิทัลจึงต้องใช้เสาอากาศ WiFi เฉพาะ
2. เสาอากาศทำงานอย่างไรภายในกรอบรูปอัจฉริยะ?
3. ผู้ซื้อควรประเมินข้อมูลจำเพาะใด
4. เสาอากาศเหล่านี้สามารถใช้ได้ที่ไหน?
5. ควรติดตั้งเสาอากาศ WiFi อย่างไร?
6. ผู้ผลิตควรเลือกเสาอากาศที่เหมาะสมอย่างไร?
7. เหตุใดจึงพิจารณา Qianmu สำหรับการผลิตเสาอากาศแบบกำหนดเอง
8. คำถามที่พบบ่อย

เหตุใดกรอบรูปดิจิทัลจึงต้องใช้เสาอากาศ WiFi เฉพาะ

กรอบรูปดิจิตอลอัจฉริยะเป็นมากกว่าจอแสดงผล โมเดลสมัยใหม่จำนวนมากเชื่อมต่อกับเราเตอร์ แอปพลิเคชันมือถือ แพลตฟอร์มคลาวด์ หรือระบบการจัดการเนื้อหา เพื่อให้ผู้ใช้สามารถอัพโหลดรูปภาพจากระยะไกลและจัดการเนื้อหาที่แสดงได้ ทำให้การสื่อสารไร้สายเป็นส่วนสำคัญของประสบการณ์การใช้ผลิตภัณฑ์โดยรวม

ปัญหาคือกรอบรูปมักจะมีพื้นที่ภายในจำกัด จอแสดงผล แบตเตอรี่ เมนบอร์ด ลำโพง ส่วนประกอบที่เป็นโลหะ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ อาจส่งผลต่อประสิทธิภาพของเสาอากาศได้ เสาอากาศอเนกประสงค์อาจทำงานภายใต้สภาพห้องปฏิบัติการ แต่มีพฤติกรรมแตกต่างออกไปหลังจากรวมเข้ากับตู้ที่เสร็จแล้ว

เสาอากาศเฉพาะจึงได้รับการออกแบบตามสภาพแวดล้อมการใช้งานจริง ข้อมูลผลิตภัณฑ์ของ Qianmu ระบุว่าโซลูชันได้รับการปรับให้เหมาะสมสำหรับกรอบรูปขนาดกะทัดรัดขนาด 7 นิ้วถึง 15.6 นิ้ว และการรบกวนที่อาจเกิดขึ้นจากหน้าจอ แบตเตอรี่ และมาเธอร์บอร์ด

• รองรับการเชื่อมต่อคลาวด์ที่เสถียรและการส่งภาพระยะไกล
• ออกแบบมาสำหรับพื้นที่ติดตั้งภายในที่มีขนาดกะทัดรัด
• ใช้งานได้กับแอพพลิเคชั่นไร้สาย 2.4 GHz และ 5 GHz
• สามารถกำหนดค่าด้วยขั้วต่อและความยาวสายเคเบิลที่แตกต่างกัน
• รองรับ FPC, PCB SMT และโครงสร้างเสาอากาศแบบแท่งกาวภายนอก

เสาอากาศทำงานอย่างไรภายในกรอบรูปอัจฉริยะ?

เสาอากาศทำการแปลงสองทางระหว่างสัญญาณไฟฟ้าและคลื่นแม่เหล็กไฟฟ้า ระหว่างการส่งสัญญาณ โมดูล WiFi ของกรอบรูปจะส่งสัญญาณ RF ไฟฟ้าไปยังเสาอากาศ เสาอากาศจะแผ่สัญญาณผ่านพื้นที่โดยรอบไปยังเราเตอร์ไร้สายหรือจุดเข้าใช้งาน

ในระหว่างการรับสัญญาณ สัญญาณไร้สายจากเราเตอร์จะถูกเสาอากาศจับไว้ และแปลงกลับเป็นสัญญาณไฟฟ้าสำหรับการประมวลผลโดยโมดูล WiFi การสื่อสารสองทางนี้ช่วยให้สามารถใช้งานฟังก์ชันต่างๆ เช่น:

1. การอัพโหลดภาพจากระยะไกล
2. การซิงโครไนซ์ภาพถ่ายบนคลาวด์
3. การอัปเดตเนื้อหาแอปบนอุปกรณ์เคลื่อนที่
4. การจัดการการแสดงผลตามกำหนดเวลา
5. การควบคุมอุปกรณ์บนเครือข่าย

สำหรับวิศวกรผลิตภัณฑ์ ไม่สามารถประเมินประสิทธิภาพของเสาอากาศได้อย่างอิสระจากกล่องหุ้ม ตำแหน่งการติดตั้ง ระยะห่างจากพื้นดิน การเดินสายเคเบิล วัสดุโดยรอบ และส่วนประกอบอิเล็กทรอนิกส์ในบริเวณใกล้เคียง ล้วนส่งผลต่อประสิทธิภาพของ RF ในทางปฏิบัติ

ผู้ซื้อควรประเมินข้อมูลจำเพาะใด

การเลือกเสาอากาศตามรูปลักษณ์หรือประเภทตัวเชื่อมต่อเพียงอย่างเดียวอาจทำให้เกิดปัญหาในระหว่างการทดสอบต้นแบบหรือการผลิตจำนวนมาก วิศวกร RF และทีมจัดซื้อควรตรวจสอบช่วงความถี่ อิมพีแดนซ์ SWR อัตราขยาย โครงสร้างเสาอากาศ ข้อมูลจำเพาะของสายเคเบิล ขั้วต่อ และข้อกำหนดด้านสิ่งแวดล้อม ก่อนที่จะยืนยันรุ่น

ควรพิจารณาพารามิเตอร์เหล่านี้ร่วมกับกล่องหุ้มสุดท้ายและโมดูลไร้สายเสมอ อัตราขยายที่ระบุที่สูงขึ้นไม่ได้หมายถึงประสิทธิภาพที่ดีขึ้นในทุกผลิตภัณฑ์โดยอัตโนมัติ เนื่องจากประสิทธิภาพของเสาอากาศและการจับคู่ขึ้นอยู่กับโครงสร้างโดยรอบเป็นอย่างมาก

เสาอากาศเหล่านี้สามารถใช้ได้ที่ไหน?

เสาอากาศเฉพาะสามารถรองรับผลิตภัณฑ์กรอบรูปอัจฉริยะประเภทต่างๆ ข้อกำหนดทั่วไปคือการสื่อสารไร้สายที่เชื่อถือได้ภายในตู้อิเล็กทรอนิกส์ขนาดกะทัดรัด

• กรอบรูปอัจฉริยะในบ้าน:เหมาะสำหรับผลิตภัณฑ์ขนาด 7 นิ้ว 8 นิ้ว 10.1 นิ้ว 12 นิ้ว และ 15.6 นิ้ว
• กรอบเมฆหน้าจอสัมผัส:รองรับผลิตภัณฑ์ที่ได้รับภาพถ่ายผ่านแอพมือถือและแพลตฟอร์มคลาวด์
• กรอบแสดงผลเชิงพาณิชย์:ใช้ได้กับจอแสดงผลโรงแรม หน้าจอข้อมูลเกสต์เฮาส์ กรอบโฆษณาล็อบบี้ และผลิตภัณฑ์แสดงผลขององค์กร
• ผลิตภัณฑ์ของขวัญแบบพกพา:มีประโยชน์สำหรับกรอบรูปไร้สายที่ใช้พลังงานแบตเตอรี่ซึ่งออกแบบมาสำหรับผู้บริโภคและตลาดอีคอมเมิร์ซข้ามพรมแดน
• อุปกรณ์อิเล็กทรอนิกส์แบบฝัง:สามารถรวมเข้ากับโซลูชันมาเธอร์บอร์ดตามแพลตฟอร์ม เช่น Rockchip, Allwinner และ ESP32

สำหรับผลิตภัณฑ์ที่ไม่ได้มาตรฐาน การพัฒนาเสาอากาศอาจขึ้นอยู่กับแบบโครงสร้าง พื้นที่ติดตั้ง ข้อกำหนดอินเทอร์เฟซ และโมดูลไร้สายที่ใช้โดยอุปกรณ์สำเร็จรูป

ควรติดตั้งเสาอากาศ WiFi อย่างไร?

การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญ เนื่องจากแม้แต่เสาอากาศที่เหมาะสมทางเทคนิคก็อาจประสบปัญหาประสิทธิภาพลดลงได้หากวางตำแหน่งไม่ถูกต้องภายในตู้

ขั้นตอนที่ 1: เตรียมพื้นที่การติดตั้ง

ปิดกรอบรูปและถอดฝาครอบด้านหลังออก ทำความสะอาดพื้นที่การติดตั้งที่ต้องการ และตรวจสอบให้แน่ใจว่ามีพื้นที่เพียงพอสำหรับตัวเสาอากาศและสายโคแอกเชียล หลีกเลี่ยงสถานที่ที่โครงสร้างโลหะอาจกีดขวางเส้นทาง RF

ขั้นตอนที่ 2: วางตำแหน่งเสาอากาศ

สำหรับเสาอากาศ FPC ให้วางเสาอากาศแบบยึดติดให้เรียบกับพื้นผิวภายในที่เหมาะสม หลีกเลี่ยงการรบกวนโดยตรงจากจอแสดงผล แบตเตอรี่ ส่วนประกอบของเมนบอร์ด และสิ่งกีดขวาง RF อื่นๆ ที่อาจเกิดขึ้น เสาอากาศแบบแท่งกาวภายนอกควรอยู่ในตำแหน่งยึดอย่างแน่นหนาที่จุดติดตั้งที่กำหนด

ขั้นตอนที่ 3: เชื่อมต่อและทดสอบ

เชื่อมต่อเสาอากาศกับโมดูล WiFi โดยใช้ขั้วต่อ RF ที่ถูกต้อง เก็บสายโคแอกเซียลให้เป็นระเบียบและหลีกเลี่ยงการโค้งงอ การบีบอัด หรือการพันกันโดยไม่จำเป็น หลังจากประกอบโครงกลับคืนแล้ว ให้ทดสอบการเชื่อมต่อเครือข่าย การส่งภาพระยะไกล และการทำงานที่ยาวนาน

สำหรับการผลิตจำนวนมาก ผู้ผลิตควรปฏิบัติตามแบบการติดตั้งที่ได้มาตรฐาน การวางตำแหน่งเสาอากาศที่สอดคล้องกันช่วยลดความแปรปรวนระหว่างหน่วยการผลิต

ผู้ผลิตควรเลือกเสาอากาศที่เหมาะสมอย่างไร?

ทีมผลิตภัณฑ์ควรประเมินการเลือกเสาอากาศเป็นส่วนหนึ่งของระบบไร้สายที่สมบูรณ์ แทนที่จะมองว่าเป็นส่วนประกอบที่แยกออกจากกัน รายการตรวจสอบต่อไปนี้สามารถช่วยลดความเสี่ยงของต้นแบบและการผลิตได้

1. ยืนยันแบนด์ไร้สายตรวจสอบว่าอุปกรณ์ต้องการการทำงานแบบ 2.4 GHz, 5 GHz หรือดูอัลแบนด์
2. ตรวจสอบพื้นที่การติดตั้งที่มีอยู่วัดพื้นที่เสาอากาศและพิจารณาตำแหน่งของจอแสดงผล แบตเตอรี่ PCB และกล่องหุ้ม
3. จับคู่ขั้วต่อ RFตรวจสอบว่าโมดูลต้องการ IPEX4, MHF1, RP-SMA หรืออินเทอร์เฟซอื่น
4. กำหนดข้อกำหนดของสายเคเบิลควรกำหนดความยาวและเส้นทางสายเคเบิลก่อนที่จะทำการปิดเสาอากาศ
5. ประเมินประสิทธิภาพ RF ในผลิตภัณฑ์สำเร็จรูปการทดสอบต้นแบบควรทำหลังจากติดตั้งเสาอากาศในตู้จริงแล้ว
6. ขอตัวอย่างก่อนการผลิตจำนวนมากการตรวจสอบตัวอย่างช่วยยืนยันความเข้ากันได้และลดความเสี่ยงของปัญหาสัญญาณขนาดใหญ่
7. พิจารณาความสามารถในการปรับแต่งผู้ผลิตที่สามารถปรับขนาด อัตราขยาย ตัวเชื่อมต่อ และข้อมูลจำเพาะของสายเคเบิลสามารถรองรับการออกแบบผลิตภัณฑ์ที่ไม่ได้มาตรฐานได้ดีขึ้น

สำหรับทีมจัดซื้อ การสื่อสารโดยตรงกับผู้ผลิตเสาอากาศยังช่วยลดความยุ่งยากในการชี้แจงทางเทคนิค การทดสอบตัวอย่าง การประสานงานการผลิต และการเปลี่ยนแปลงการออกแบบในภายหลัง

เหตุใดจึงพิจารณา Qianmu สำหรับการผลิตเสาอากาศแบบกำหนดเอง

เฉียนมู่ Communication มุ่งเน้นไปที่การวิจัย การพัฒนา และการผลิตเสาอากาศสื่อสาร ซึ่งรวมถึงเสาอากาศ FPC, เสาอากาศ PCB, เสาอากาศ WiFi, เสาอากาศ Bluetooth, เสาอากาศ 5G, เสาอากาศ GPS และโซลูชัน RF ที่ปรับแต่งเอง

สำหรับการใช้งานกรอบรูปดิจิทัล Qianmu มีการออกแบบเฉพาะ แทนที่จะอาศัยเฉพาะการกำหนดค่าเสาอากาศทั่วไป ความสามารถในการผลิตรองรับการปรับแต่งตามขนาดของผลิตภัณฑ์ โมดูลการสื่อสาร ความถี่ในการทำงาน ตำแหน่งการติดตั้ง ข้อกำหนดของตัวเชื่อมต่อ และข้อกำหนดเฉพาะของสายเคเบิล

ข้อมูลจำเพาะของผลิตภัณฑ์ที่เผยแพร่ของผู้ผลิตนั้นรวมถึงการปฏิบัติตาม RoHS และ REACH ในขณะที่สามารถให้ความช่วยเหลือด้านการรับรอง CE และ FCC ได้ตามความต้องการของโครงการ สำหรับโครงการ OEM และ ODM ผู้ซื้อสามารถประเมินตัวอย่างก่อนที่จะย้ายไปผลิตตามปริมาณ

หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับความสามารถด้านเสาอากาศของ Qianmu โปรดดูที่โซลูชันการผลิตเสาอากาศ เฉียนมู่หรือทบทวนสิ่งที่ทุ่มเทหน้าสินค้า เสาอากาศ WiFi กรอบรูปดิจิตอล.

คำถามที่พบบ่อย

ขนาดเสาอากาศและขั้วต่อสามารถปรับแต่งได้หรือไม่?

ใช่. Qianmu รองรับการปรับแต่งขนาดเสาอากาศ ความยาวสายเคเบิล พารามิเตอร์เกน และประเภทตัวเชื่อมต่อตามโครงสร้างอุปกรณ์ พื้นที่ติดตั้ง และอินเทอร์เฟซโมดูล WiFi

เสาอากาศรองรับ WiFi ทั้ง 2.4 GHz และ 5 GHz หรือไม่

ข้อมูลจำเพาะมาตรฐานรองรับ 2400–2500 MHz และ 5150–5850 MHz การกำหนดค่าแบนด์เฉพาะสามารถพูดคุยได้ตามข้อกำหนดของโมดูลไร้สายและแอปพลิเคชัน

โครงสร้างเสาอากาศใดบ้างที่ใช้ได้กับกรอบรูปดิจิตอล

โครงสร้างที่มีจำหน่าย ได้แก่ เสาอากาศแบบยืดหยุ่น FPC, เสาอากาศ PCB SMT และเสาอากาศแบบแท่งกาวภายนอก โครงสร้างที่เหมาะสมขึ้นอยู่กับโครงเครื่อง พื้นที่ว่าง วิธีการติดตั้ง และการออกแบบ RF

สิ่งที่ควรทดสอบก่อนทำการสั่งซื้อจำนวนมาก?

ผู้ผลิตควรทดสอบเสาอากาศในกล่องหุ้มผลิตภัณฑ์สำเร็จรูป และประเมินความเสถียรของระบบไร้สาย การส่งภาพระยะไกล ความน่าเชื่อถือในการเชื่อมต่อ และประสิทธิภาพภายใต้สภาวะการทำงานที่สมจริง ซึ่งจะช่วยระบุปัญหาการบูรณาการก่อนการผลิตจำนวนมาก

เสาอากาศสามารถใช้กับผลิตภัณฑ์จอแสดงผลดิจิทัลเชิงพาณิชย์ได้หรือไม่

ใช่. ช่วงการใช้งานประกอบด้วยกรอบจอแสดงผลอัจฉริยะเชิงพาณิชย์ จอแสดงผลสำหรับโรงแรมและเกสท์เฮาส์ กรอบโฆษณาในล็อบบี้ ผลิตภัณฑ์แสดงผลสำหรับองค์กร และแอปพลิเคชันกรอบรูปดิจิทัลที่เชื่อมต่ออื่นๆ

บทสรุป

การเชื่อมต่อไร้สายที่เชื่อถือได้ถือเป็นสิ่งสำคัญสำหรับกรอบรูปอัจฉริยะสมัยใหม่ที่ต้องอาศัยการซิงโครไนซ์บนคลาวด์และการจัดการเนื้อหาระยะไกล การเลือกเสาอากาศตามความถี่ การจับคู่ RF พื้นที่การติดตั้ง ขั้วต่อ การกำหนดเส้นทางสายเคเบิล และประสิทธิภาพของตู้จริงสามารถช่วยให้ผู้ผลิตสร้างระบบไร้สายที่มีความสม่ำเสมอมากขึ้น หากคุณกำลังพัฒนากรอบรูปใหม่ เปลี่ยนเสาอากาศที่มีอยู่ หรือวางแผนการผลิต OEM/ODMติดต่อเราเพื่อหารือเกี่ยวกับขนาดเสาอากาศ ข้อกำหนดด้านความถี่ การกำหนดค่าตัวเชื่อมต่อ ตัวอย่าง และความต้องการการผลิตที่กำหนดเองกับทีมวิศวกรของ เฉียนมู่
