เสาอากาศวิทยุ FM ในตัวสามารถปรับปรุงการรับสัญญาณในอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดได้อย่างไร

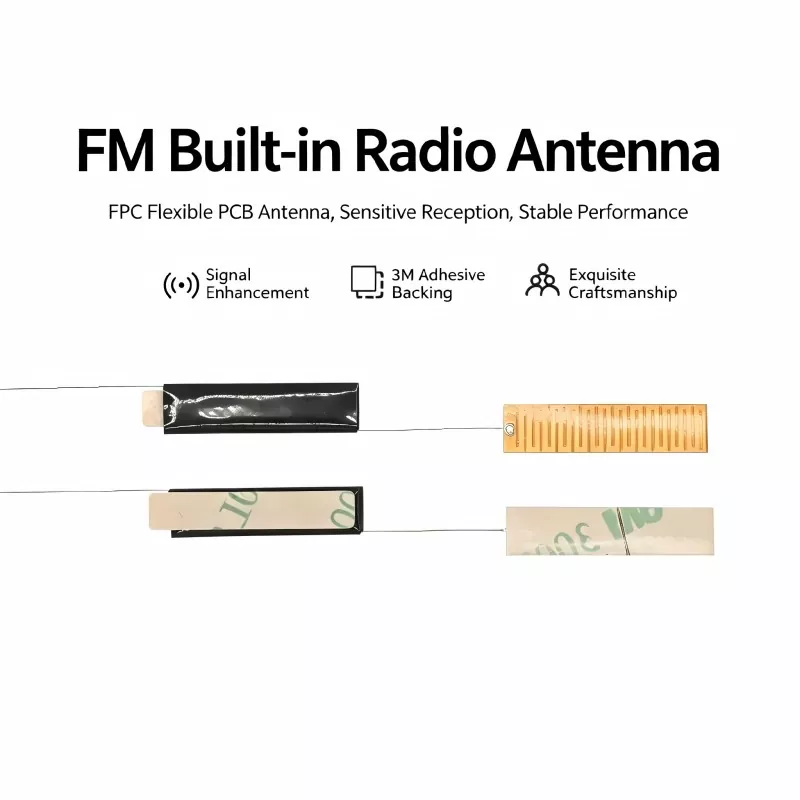

เฉียนมู่พัฒนาเสาอากาศวิทยุ FM ในตัวสำหรับผลิตภัณฑ์ที่รองรับ FM ขนาดกะทัดรัดที่ต้องการการรับสัญญาณที่เชื่อถือได้โดยไม่ต้องเพิ่มเสาอากาศภายนอกแบบเปลือย ออกแบบมาสำหรับคลื่นออกอากาศ FM 88–108 MHz ส่วนประกอบ RF ขนาดกะทัดรัดนี้รวมแกนเฟอร์ไรต์ ขดลวดทองแดงที่มีความแม่นยำ และตัวเลือกการเชื่อมต่อที่ยืดหยุ่นสำหรับระบบเครื่องเสียงรถยนต์ ลำโพง Bluetooth วิทยุแบบพกพา อุปกรณ์บ้านอัจฉริยะ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ

เสาอากาศ FM ในตัวเป็นมากกว่าการเปลี่ยนเสาอากาศแบบยืดไสลด์แบบประหยัดพื้นที่ โครงสร้างการเหนี่ยวนำแม่เหล็กเฟอร์ไรต์คอร์ ขดลวดที่มีความแม่นยำ ฟอร์มแฟคเตอร์ขนาดกะทัดรัด และการออกแบบการเชื่อมต่อที่ปรับแต่งได้ ช่วยให้ผู้ผลิตสามารถรวมการรับสัญญาณ FM เข้ากับผลิตภัณฑ์ที่พื้นที่การติดตั้งและรูปลักษณ์มีความสำคัญ คู่มือนี้จะอธิบายวิธีการทำงานของเสาอากาศวิทยุ FM ในตัว คุณลักษณะทางเทคนิค การใช้งานที่เหมาะสม ข้อควรพิจารณาในการติดตั้ง และปัจจัยสำคัญที่ผู้ซื้อควรประเมินเมื่อจัดหาเสาอากาศสำหรับโครงการ OEM หรือ ODM

สารบัญ

• เสาอากาศวิทยุ FM ในตัวคืออะไร?
• เสาอากาศวิทยุ FM ในตัวทำงานอย่างไร
• คุณสมบัติหลักคืออะไร?
• สามารถใช้ได้ที่ไหน?
• ข้อกำหนดทางเทคนิคมีอะไรบ้าง?
• ควรติดตั้งเสาอากาศอย่างไร?
• ผู้ซื้อควรเลือกเสาอากาศที่เหมาะสมอย่างไร?
• มันเปรียบเทียบกับเสาอากาศ FM อื่น ๆ ได้อย่างไร?
• คำถามที่พบบ่อย
• เหตุใดจึงต้องพิจารณาเสาอากาศ FM แบบปรับแต่งเอง

เสาอากาศวิทยุ FM ในตัวคืออะไร?

เสาอากาศวิทยุ FM ในตัวเป็นส่วนประกอบรับสัญญาณ RF แบบพาสซีฟภายในที่ออกแบบมาเพื่อรับสัญญาณการออกอากาศ FM ในขณะที่ยังอยู่ภายในอุปกรณ์อิเล็กทรอนิกส์ แตกต่างจากเสาอากาศแบบยืดไสลด์ทั่วไปที่ขยายออกไปนอกกรอบ เสาอากาศภายในสามารถซ่อนอยู่ภายในโครงสร้างผลิตภัณฑ์ ช่วยให้ผู้ผลิตรักษารูปลักษณ์ที่สะอาดในขณะที่ใช้พื้นที่ภายในที่จำกัดอย่างมีประสิทธิภาพ

การออกแบบแกนเฟอร์ไรต์ทั่วไปประกอบด้วยแกนเฟอร์ไรต์ที่มีความสามารถในการซึมผ่านสูง ลวดทองแดงเคลือบฟันที่มีความแม่นยำ การป้องกันฉนวน และขั้วต่อหรือสายตะกั่ว วัสดุเฟอร์ไรต์จะรวมศูนย์สนามแม่เหล็กรอบขดลวด ในขณะที่โครงสร้างขดลวดได้รับการออกแบบทางวิศวกรรมเพื่อรองรับการรับสัญญาณในช่วงความถี่ FM ที่ต้องการ

สำหรับผู้ผลิตที่พัฒนาอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคขนาดกะทัดรัด โครงสร้างนี้สามารถทำให้การรวมผลิตภัณฑ์ง่ายขึ้น เสาอากาศสามารถวางตำแหน่งตามโครงร่าง PCB และการออกแบบกล่องหุ้ม แทนที่จะต้องใช้ช่องเสาอากาศภายนอกโดยเฉพาะ

สำหรับข้อมูลเฉพาะผลิตภัณฑ์เพิ่มเติม ผู้ซื้อสามารถตรวจสอบหน้าผลิตภัณฑ์เสาอากาศวิทยุ FM ในตัว

เสาอากาศวิทยุ FM ในตัวทำงานอย่างไร

หลักการทำงานขึ้นอยู่กับการเหนี่ยวนำและการสั่นพ้องของแม่เหล็กไฟฟ้าเป็นหลัก เมื่อสัญญาณออกอากาศ FM ไปถึงเสาอากาศ แกนเฟอร์ไรต์จะช่วยรวมศูนย์สนามแม่เหล็กความถี่สูงรอบขดลวด ตัวนำที่มีความแม่นยำพันแผลจะแปลงพลังงานแม่เหล็กไฟฟ้าให้เป็นสัญญาณ RF ทางไฟฟ้าที่สามารถประมวลผลได้โดยวงจรรับ

1. ความเข้มข้นของสนามแม่เหล็ก

แกนเฟอร์ไรต์ที่มีความสามารถในการซึมผ่านสูงรวมศูนย์สนามแม่เหล็กความถี่สูงรอบๆ ขดลวด โครงสร้างนี้มีประโยชน์อย่างยิ่งเมื่อผู้ผลิตต้องการเสาอากาศที่สามารถติดตั้งในพื้นที่ภายในขนาดกะทัดรัด ในขณะที่ยังคงการรับสัญญาณ FM ที่เชื่อถือได้

2. การแปลงแม่เหล็กไฟฟ้า

ขดลวดทองแดงที่อยู่รอบแกนเฟอร์ไรต์ตอบสนองต่อการเปลี่ยนแปลงของสนามแม่เหล็กและสร้างสัญญาณไฟฟ้า จากนั้นสัญญาณนี้จะถูกส่งผ่านการเชื่อมต่อเสาอากาศไปยังวงจรเครื่องรับ FM

3. เสียงสะท้อนความถี่

พารามิเตอร์การพันขดลวด รวมถึงจำนวนรอบและการจัดเรียงขดลวด มีอิทธิพลต่อคุณลักษณะความถี่ของเสาอากาศ การปรับจูนอย่างเหมาะสมช่วยให้เสาอากาศทำงานภายในย่านความถี่ FM ที่ต้องการ และรองรับการรับสัญญาณที่เสถียร

4. การส่งสัญญาณ

หลังจากการแปลง สัญญาณ RF ที่ได้รับจะเคลื่อนที่ผ่านสายเสาอากาศหรือหมุดเชื่อมต่อไปยังวงจรเครื่องรับ FM ซึ่งจะมีการขยาย ถอดรหัส และแปลงเป็นเอาต์พุตเสียง

คุณสมบัติหลักคืออะไร?

เมื่อเลือกเสาอากาศ FM ภายในสำหรับผลิตภัณฑ์เชิงพาณิชย์ วิศวกรมักจะพิจารณาถึงประสิทธิภาพการรับสัญญาณ ขนาดทางกายภาพ ความต้านทานสัญญาณรบกวน อุณหภูมิในการทำงาน และความยืดหยุ่นในการรวมเข้าด้วยกัน คุณลักษณะต่อไปนี้ทำให้การออกแบบในตัวแกนเฟอร์ไรต์เหมาะสำหรับอุปกรณ์ขนาดกะทัดรัดจำนวนมาก

• ช่วงการทำงาน 88–108 MHz:ออกแบบให้เหมาะกับช่วงความถี่การออกอากาศ FM ที่ใช้กันทั่วไป
• โครงสร้างภายในที่กะทัดรัด:ช่วยให้ผู้ผลิตสามารถรวมการรับสัญญาณ FM ได้โดยไม่ต้องมีเสาอากาศภายนอกที่ยื่นออกมา
• ขดลวดที่มีความแม่นยำ:รองรับคุณสมบัติทางไฟฟ้าและประสิทธิภาพความถี่ที่สม่ำเสมอ
• โครงสร้างแกนเฟอร์ไรต์:รวบรวมสนามแม่เหล็กและรองรับการรับสัญญาณที่มีประสิทธิภาพ
• การออกแบบที่คำนึงถึงการรบกวน:ข้อควรพิจารณาเกี่ยวกับฉนวนและโครงสร้างสามารถช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าที่ไม่พึงประสงค์ได้
• การปรับแต่งที่ยืดหยุ่น:ขนาดแกน พารามิเตอร์การม้วน ความยาวสายเคเบิล พิน และตัวเชื่อมต่อ สามารถปรับเปลี่ยนให้เข้ากับความต้องการของผลิตภัณฑ์ได้
• อุณหภูมิในการทำงานกว้าง:การออกแบบ Qianmu อ้างอิงระบุการทำงานตั้งแต่ -20°C ถึง +85°C

สามารถใช้ได้ที่ไหน?

โครงสร้างที่กะทัดรัดของเสาอากาศ FM ภายในทำให้เหมาะสำหรับผลิตภัณฑ์ที่ไม่ต้องการหรือไม่เหมาะสมที่จะรับแสงจากเสาอากาศภายนอก การใช้งานมีตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคไปจนถึงอุปกรณ์ยานยนต์และอุปกรณ์อุตสาหกรรม

ข้อกำหนดทางเทคนิคมีอะไรบ้าง?

ข้อมูลทางเทคนิคควรตรงกับวงจรเครื่องรับ กล่องหุ้ม ตำแหน่งการติดตั้ง และตลาดเป้าหมายเสมอ ข้อมูลจำเพาะต่อไปนี้แสดงถึงการกำหนดค่าผลิตภัณฑ์ Qianmu อ้างอิง และสามารถใช้เป็นจุดเริ่มต้นสำหรับการประเมินทางวิศวกรรมได้

ประสิทธิภาพที่แท้จริงอาจแตกต่างกันไปตามตัวรับ IC, เค้าโครง PCB, วัสดุกรอบหุ้ม, สภาพแวดล้อมแม่เหล็กไฟฟ้าโดยรอบ, ความแรงของสัญญาณในพื้นที่ และตำแหน่งการติดตั้งเสาอากาศ ดังนั้นการทดสอบต้นแบบยังคงมีความสำคัญก่อนการผลิตจำนวนมาก

ควรติดตั้งเสาอากาศอย่างไร?

ตำแหน่งที่ถูกต้องถือเป็นสิ่งสำคัญเพื่อให้การรับสัญญาณ FM สม่ำเสมอ แม้แต่เสาอากาศที่ได้รับการออกแบบมาอย่างดีก็อาจประสบกับประสิทธิภาพที่ลดลงได้หากวางใกล้กับแหล่งสัญญาณรบกวนสูงหรือวัสดุที่ไม่เหมาะสม

ขั้นตอนที่ 1: เลือกตำแหน่งการติดตั้ง

วางเสาอากาศในพื้นที่ภายในที่ค่อนข้างเปิด และหากเป็นไปได้ ให้ใกล้กับพื้นผิวด้านในของกรอบหุ้ม หลีกเลี่ยงการวางไว้ข้างชิปความถี่สูง ส่วนประกอบพลังงาน แหล่งความร้อน หรือแหล่งรบกวนที่รุนแรงอื่นๆ โดยตรง

ขั้นตอนที่ 2: รักษาความปลอดภัยเสาอากาศ

แผ่นรองหลังแบบมีกาวหุ้มฉนวนช่วยให้ติดตั้งได้ง่ายสำหรับการออกแบบที่เข้ากันได้ วิธีการติดตั้งควรให้เสาอากาศอยู่ในตำแหน่งที่มั่นคง และป้องกันการเคลื่อนไหวที่อาจส่งผลต่อความสามารถในการทำซ้ำระหว่างการทำงานของผลิตภัณฑ์

ขั้นตอนที่ 3: เชื่อมต่อเสาอากาศ

เชื่อมต่อสายเสาอากาศหรือหมุดเข้ากับอินเทอร์เฟซเสาอากาศ FM ที่กำหนดบน PCB การเชื่อมต่อแบบบัดกรีควรมีความปลอดภัยและปราศจากการลัดวงจร ในขณะที่การเชื่อมต่อแบบปลั๊กควรมีการยึดเชิงกลที่เพียงพอ

ขั้นตอนที่ 4: การรับการทดสอบ

หลังจากประกอบแล้ว ให้เปิดอุปกรณ์และทำการสแกนสถานี FM ประเมินจำนวนสถานี ความชัดเจนของเสียง เสียงพื้นหลัง ความเสถียรของสัญญาณ และความสม่ำเสมอในการรับสัญญาณในตำแหน่งต่างๆ

ผู้ซื้อควรเลือกเสาอากาศที่เหมาะสมอย่างไร?

ราคาเพียงอย่างเดียวไม่ควรกำหนดการเลือกเสาอากาศ สำหรับโครงการ OEM และ ODM ทีมจัดซื้อและวิศวกรควรประเมินเสาอากาศซึ่งเป็นส่วนหนึ่งของระบบ RF ที่สมบูรณ์

1. ยืนยันช่วงความถี่:ตรวจสอบให้แน่ใจว่าเสาอากาศเหมาะสมกับย่านความถี่วิทยุ FM เป้าหมาย
2. ตรวจสอบพื้นที่ว่าง:ระบุขนาดกล่องหุ้มและ PCB ที่ถูกต้องก่อนเลือกโครงสร้างเสาอากาศ
3. ตรวจสอบวิธีการเชื่อมต่อ:ระบุความยาวสายเคเบิล การออกแบบขั้วต่อ ประเภทตัวเชื่อมต่อ หรือข้อกำหนดในการเชื่อมต่อ PCB
4. ประเมินสภาพแวดล้อมการทำงาน:ผลิตภัณฑ์สำหรับยานยนต์ แบบพกพา ในร่มและกลางแจ้งอาจต้องคำนึงถึงกลไกและความร้อนที่แตกต่างกัน
5. พิจารณาการรบกวนทางแม่เหล็กไฟฟ้า:ระบุโปรเซสเซอร์ที่อยู่ใกล้เคียง แหล่งจ่ายไฟแบบสวิตชิ่ง จอแสดงผล มอเตอร์ และแหล่งกำเนิดเสียงรบกวนอื่นๆ ที่อาจเกิดขึ้น
6. ขอตัวอย่าง:ทดสอบเสาอากาศในตู้จริงและกับวงจรเครื่องรับ FM ที่ต้องการก่อนอนุมัติการผลิตจำนวนมาก
7. หารือเกี่ยวกับการปรับแต่ง:สำหรับโปรเจ็กต์ที่มีปริมาณมาก ขนาดแกนที่ปรับแต่งเองและพารามิเตอร์การพันของขดลวดสามารถให้การบูรณาการได้ดีกว่าเสาอากาศทั่วไป

มันเปรียบเทียบกับเสาอากาศ FM อื่น ๆ ได้อย่างไร?

โครงสร้างเสาอากาศที่แตกต่างกันตอบสนองความต้องการของผลิตภัณฑ์ที่แตกต่างกัน เสาอากาศ PCB อาจสะดวกเมื่อ PCB มีพื้นที่เพียงพอ ในขณะที่เสาอากาศแบบยืดไสลด์อาจมีประโยชน์เมื่อยอมรับเสาอากาศแบบเปิดเผยได้ การออกแบบในตัวแกนเฟอร์ไรต์มีความเกี่ยวข้องอย่างยิ่งเมื่อผู้ผลิตจัดลำดับความสำคัญของการติดตั้งแบบปกปิดและการบูรณาการทางกลที่มีขนาดกะทัดรัด

คำถามที่พบบ่อย

1. เสาอากาศวิทยุ FM ในตัวรองรับความถี่ใด

เสาอากาศ Qianmu อ้างอิงได้รับการออกแบบมาสำหรับย่านความถี่ออกอากาศ FM 88–108 MHz สามารถพูดคุยถึงข้อกำหนดด้านความถี่เฉพาะได้ในระหว่างการปรับแต่งสำหรับการใช้งานและตลาดที่แตกต่างกัน

2. สามารถปรับแต่งขนาดเสาอากาศและความยาวสายเคเบิลได้หรือไม่?

ใช่. การปรับแต่งอาจรวมถึงขนาดแกนเฟอร์ไรต์ พารามิเตอร์การพันคอยล์ ความยาวตะกั่ว วัสดุพิน และประเภทตัวเชื่อมต่อ ตัวเลือกเหล่านี้ช่วยให้เสาอากาศเข้ากับโครง PCB และโครง PCB ที่มีอยู่ได้ดีขึ้น

3. เสาอากาศในตัวเหมาะสำหรับระบบเครื่องเสียงรถยนต์หรือไม่?

ใช่. การออกแบบเสาอากาศ FM ในตัวสามารถรวมเข้ากับระบบเครื่องเสียงในรถยนต์ วิทยุ Bluetooth เฮดยูนิตมัลติมีเดีย และอุปกรณ์ที่คล้ายกัน โครงการด้านยานยนต์ควรได้รับการประเมินโดยการติดตั้งจริงและการทดสอบ RF เนื่องจากโครงสร้างของยานพาหนะและอุปกรณ์อิเล็กทรอนิกส์อาจส่งผลต่อการรับสัญญาณได้

4. ประสิทธิภาพของเสาอากาศขึ้นอยู่กับโครงร่าง PCB หรือไม่

ใช่. ประสิทธิภาพการรับสัญญาณไม่เพียงได้รับอิทธิพลจากเสาอากาศเท่านั้น แต่ยังรวมถึง IC ตัวรับ, เค้าโครง PCB, การต่อสายดิน, ส่วนประกอบโดยรอบ, โครงสร้างตู้ และสภาพแวดล้อมทางแม่เหล็กไฟฟ้า แนะนำให้ทำการทดสอบต้นแบบก่อนการผลิตจำนวนมาก

5. สามารถจัดเตรียมตัวอย่างก่อนการผลิตจำนวนมากได้หรือไม่?

การประเมินตัวอย่างเป็นส่วนสำคัญของการพัฒนาเสาอากาศแบบปรับแต่งเอง ผู้ซื้อสามารถหารือเกี่ยวกับข้อกำหนดตัวอย่างกับ Qianmu และทดสอบเสาอากาศภายในอุปกรณ์ที่ต้องการก่อนที่จะย้ายไปยังการผลิตจำนวนมาก

เหตุใดจึงต้องพิจารณาเสาอากาศ FM แบบปรับแต่งเอง

สำหรับผู้ผลิตที่พัฒนาผลิตภัณฑ์อิเล็กทรอนิกส์ที่รองรับ FM ควรเลือกเสาอากาศให้เป็นส่วนหนึ่งของระบบ RF แทนที่จะถือเป็นอุปกรณ์เสริมแบบสแตนด์อโลน การออกแบบในตัวที่เข้ากันอย่างลงตัวสามารถช่วยประหยัดพื้นที่ในการติดตั้ง รักษารูปลักษณ์ของตู้ที่สะอาด และมอบโซลูชันที่ใช้งานได้จริงสำหรับแอปพลิเคชัน FM ในรถยนต์ แบบพกพา บ้านอัจฉริยะ และอุตสาหกรรม

เฉียนมู่ นำเสนอโซลูชันเสาอากาศ FM ในตัวพร้อมตัวเลือกการปรับแต่งที่ครอบคลุมขนาดแกนเฟอร์ไรต์ การพันคอยล์ ความยาวสายเคเบิล ขั้วต่อการเชื่อมต่อ และการรวมโครงสร้าง สำหรับโครงการ OEM และ ODM ทีมวิศวกรสามารถกำหนดข้อกำหนดด้านความถี่ พื้นที่ว่าง อินเทอร์เฟซ PCB สภาพแวดล้อมการทำงาน และประสิทธิภาพการรับสัญญาณที่คาดหวังก่อนการตรวจสอบความถูกต้องของตัวอย่าง หากคุณกำลังพัฒนาผลิตภัณฑ์ที่เปิดใช้งาน FM ใหม่หรือกำลังมองหาพันธมิตรด้านการผลิตเสาอากาศของจีนที่เชื่อถือได้ติดต่อเราเพื่อหารือเกี่ยวกับการสมัครของคุณ ขอโซลูชันที่ปรับแต่งเอง และเริ่มการประเมินตัวอย่างกับ เฉียนมู่
