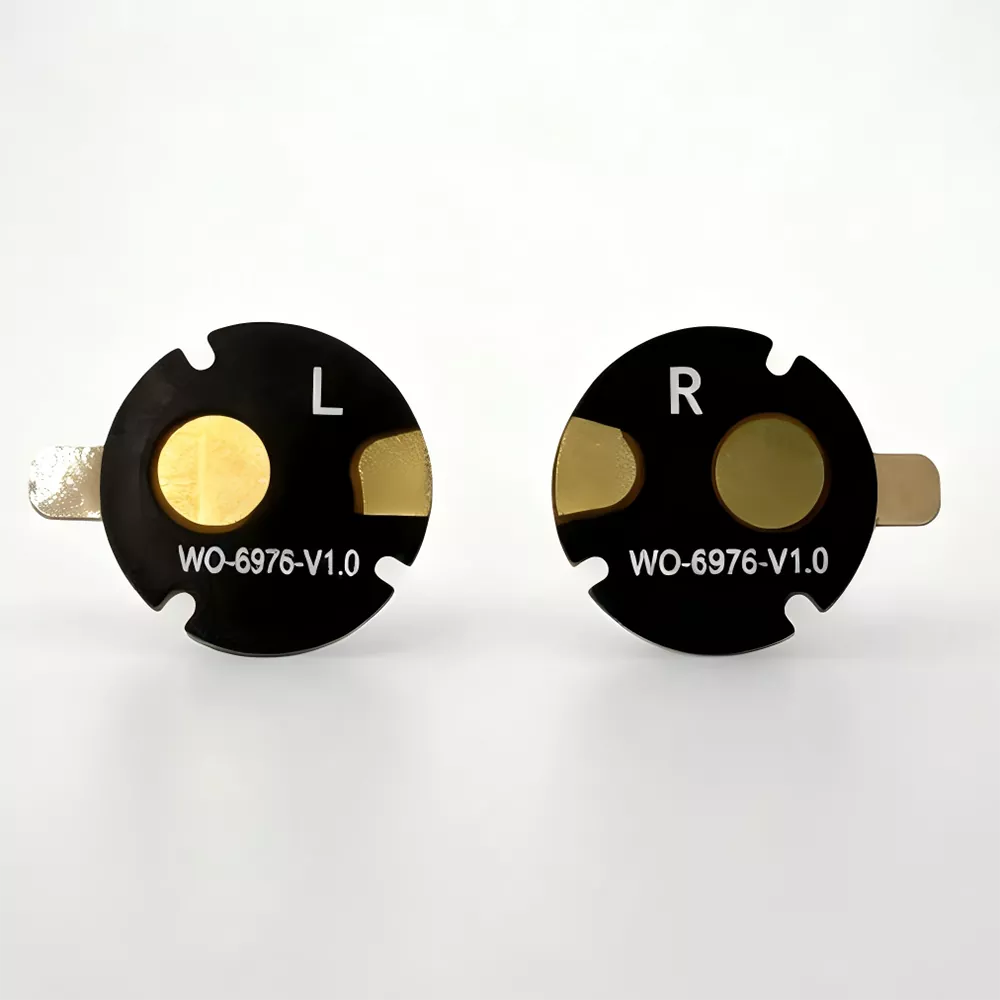

เสาอากาศหูฟังแบบยืดหยุ่นเป็นส่วนประกอบตัวรับส่งสัญญาณ RF ขนาดเล็กที่ใช้ซับสเตรตที่ยืดหยุ่นของ PI/LCP เป็นฐาน โดยมีรูปแบบการแผ่รังสีที่เป็นสื่อกระแสไฟฟ้าที่เกิดขึ้นจากการกัด ออกแบบมาเป็นพิเศษสำหรับหูฟังบลูทูธ TWS, หูฟังไร้สายแบบครอบหู และหูฟังแบบนำกระดูกที่มีช่องภายในขนาดกะทัดรัด เสาอากาศหูฟังแบบยืดหยุ่นแตกต่างจาก PCB แบบแข็งหรือเสาอากาศแบบสปริง นำเสนอความสามารถในการโค้งงอที่ยอดเยี่ยมและโปรไฟล์ที่บางเฉียบ ทำให้สามารถปรับให้เข้ากับผนังด้านในของตัวหูฟัง ด้านข้างของแบตเตอรี่ และก้านหูที่มีรูปทรงไม่สม่ำเสมอ สิ่งนี้สามารถจัดการกับความท้าทายต่างๆ ได้อย่างมีประสิทธิภาพ เช่น พื้นที่โพรงที่จำกัด และการอุดตันของสัญญาณที่เกิดจากโครงสร้างโลหะ

เซินเจิ้น Qianmu Communication Technology Co., Ltd. ในฐานะผู้ผลิตเสาอากาศในเซินเจิ้น อาศัยห้องปฏิบัติการ RF ของบริษัทเพื่อปรับแต่งโซลูชันการออกแบบเสาอากาศหูฟังอย่างต่อเนื่อง และทำหน้าที่เป็นซัพพลายเออร์ที่เชื่อถือได้สำหรับแบรนด์หูฟังมากมาย

หลักการทำงาน

โดยพื้นฐานแล้วเป็นส่วนประกอบรังสี RF ระนาบขนาดเล็ก สัญญาณไฟฟ้าความถี่สูงจากโมดูลเสียงไร้สายจะถูกส่งไปยังวงจรการแผ่รังสีของเสาอากาศ ซึ่งจะแปลงเป็นคลื่นแม่เหล็กไฟฟ้าผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า เสาอากาศจะจับคลื่นแม่เหล็กไฟฟ้า Bluetooth ภายนอกและแปลงกลับเป็นสัญญาณไฟฟ้าเพื่อส่งสัญญาณไปยังชิปควบคุมหลัก ซึ่งช่วยให้สามารถถ่ายโอนข้อมูลเสียงแบบสองทิศทางระหว่างสมาร์ทโฟนและหูฟังได้ เพื่อเพิ่มประสิทธิภาพในสถานการณ์การใช้งานหูฟัง เราได้ปรับปรุงจุดป้อนของเสาอากาศและการออกแบบการจับคู่สายดินเพื่อลดการสูญเสียการดูดซับสัญญาณที่เกิดจากศีรษะของมนุษย์ กรณีทดสอบในโลกแห่งความเป็นจริง: สำหรับหูฟัง TWS รุ่นเดียวกัน การเปลี่ยนเสาอากาศแบบสปริงมาตรฐานด้วยเสาอากาศหูฟังแบบยืดหยุ่น Qianmu ของเราเพิ่มระยะการเชื่อมต่อที่เสถียรผ่านผนังจาก 3.2 ม. เป็น 6.1 ม. ซึ่งลดความน่าจะเป็นในการขาดการเชื่อมต่อลง 72% (ข้อมูลการทดสอบที่รวบรวมในห้องไร้เสียงสะท้อนที่มีการสึกหรอของมนุษย์จริง มีรายงานการทดสอบตามคำขอ)

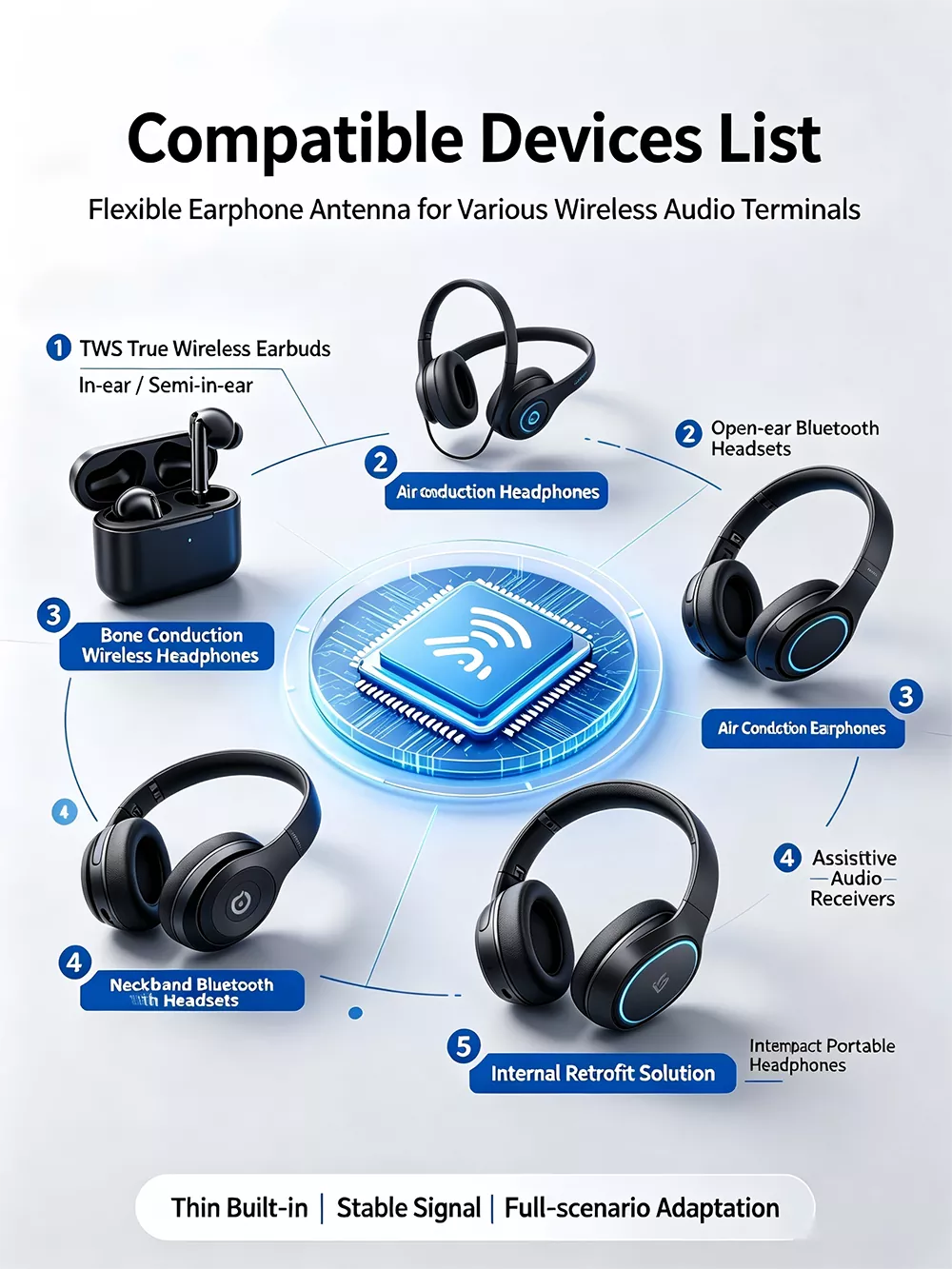

รายการอุปกรณ์ที่รองรับ

เสาอากาศหูฟังแบบยืดหยุ่นนี้สามารถใช้งานร่วมกับขั้วต่อเสียงไร้สายต่างๆ ได้อย่างกว้างขวาง:

1. หูฟังบลูทูธไร้สาย TWS True (อินเอียร์, เซมิอินเอียร์)

2. หูฟังบลูทูธ แบบเปิดหลัง หูฟังแบบนำอากาศ

3. หูฟังไร้สายการนำกระดูก, หูฟัง Bluetooth แบบคล้องคอ

4. หูฟังรับเสียงเสริม, หูฟังสไตล์เครื่องช่วยฟังไร้สาย

5. หูฟังไร้สายแบบพกพาชุดหูฟังขนาดกะทัดรัดพร้อมโซลูชันการปรับเปลี่ยนในตัว

จุดขายที่สำคัญ

1.บางเฉียบและยืดหยุ่น ออกแบบมาให้พอดีกับการซ้อนเอียร์บัดมาก

มีจำหน่ายที่ความหนา 0.12–0.3 มม. โดยมีรัศมีการโค้งงอต่ำสุด ≤1.5 มม. รองรับรอบการงอนับหมื่นครั้งโดยไม่ทำให้ทองแดงแตกหรือหลุดล่อน สามารถยึดติดกับก้านหูฟัง ด้านข้างแบตเตอรี่ หรือผนังด้านในโค้งของตัวเครื่อง ช่วยลดความจำเป็นในการใช้พื้นที่ PCB แบบแบน และช่วยให้วิศวกรโครงสร้างลดขนาดหูฟังได้

ภาพถ่ายจริง: การทดสอบการดัดงอหลายมุมของเสาอากาศแบบเรียลไทม์

2.ประสิทธิภาพ RF ที่เสถียรช่วยลดการขาดการเชื่อมต่อและความล่าช้า

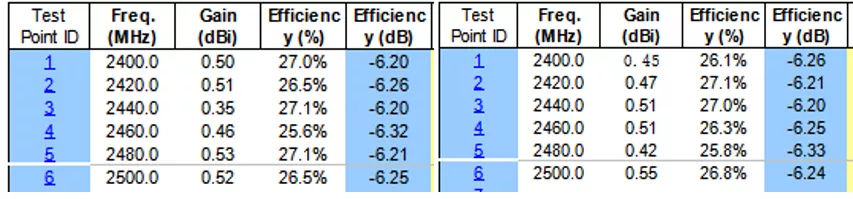

ทีม Qianmu Communications RF เสร็จสิ้นการจำลองการจับคู่อิมพีแดนซ์ก่อนกำหนด โดยได้รับเสาอากาศหูฟัง VSWR ≤1.8 และประสิทธิภาพการแผ่รังสีสัญญาณสูง สิ่งนี้จะช่วยลดการลดทอนสัญญาณที่เกิดจากการอุดตันของศีรษะระหว่างการสึกหรอได้อย่างมีประสิทธิภาพ ลดเสียงพูดติดอ่างในสถานการณ์การทำงานและการเดินทาง

3.ติดตั้งด้วยกาวที่อุณหภูมิสูงเพื่อการประกอบอัตโนมัติที่ง่ายดาย

ด้านหลังของเสาอากาศมีกาวสองหน้าทนอุณหภูมิสูง ช่วยให้ติดได้อย่างรวดเร็วและปลอดภัยเพียงลอกฟิล์มป้องกันออก โดยไม่ต้องใช้คลิปหรือสกรู การออกแบบนี้เหมาะอย่างยิ่งสำหรับการประกอบอย่างรวดเร็วในสายการผลิตของโรงงาน ซึ่งช่วยลดเวลาแรงงานระหว่างการติดตั้ง

4. การปรับแต่งสูง (ข้อได้เปรียบด้านการจัดหาโดยตรงจากโรงงาน)

ในฐานะผู้ผลิตเสาอากาศหูฟังในจีน เรารองรับการปรับแต่งย่านความถี่ (外形轮廓 (外形)) การปรับคลื่นความถี่ (บลูทูธ 2.4GHz เป็นหลัก， ขยายได้) ความยาวสาย ประเภทขั้วต่อ (U.FL หน้าสัมผัสแบบกระป๋อง) และวัสดุซับสเตรต (PI สำหรับเกรดประหยัด / LCP สำหรับระดับไฮเอนด์) เรานำเสนอการผลิตตัวอย่างสำหรับชุดการผลิตขนาดเล็กและระยะเวลาการส่งมอบที่เชื่อถือได้สำหรับคำสั่งซื้อจำนวนมาก

5. การควบคุมคุณภาพอย่างเข้มงวดมีความสม่ำเสมอสูง

เสาอากาศหูฟังแต่ละชุดผ่านการสุ่มตัวอย่างและการทดสอบในห้อง RF ไร้เสียงสะท้อน เช่นเดียวกับการทดสอบการหมุนเวียนที่อุณหภูมิต่ำและสูงและการดัดงอ ขจัดความแปรผันของประสิทธิภาพแบบแบตช์ และทำให้เหมาะสำหรับการผลิตหูฟังแบรนด์เนมในปริมาณมากในระยะยาว

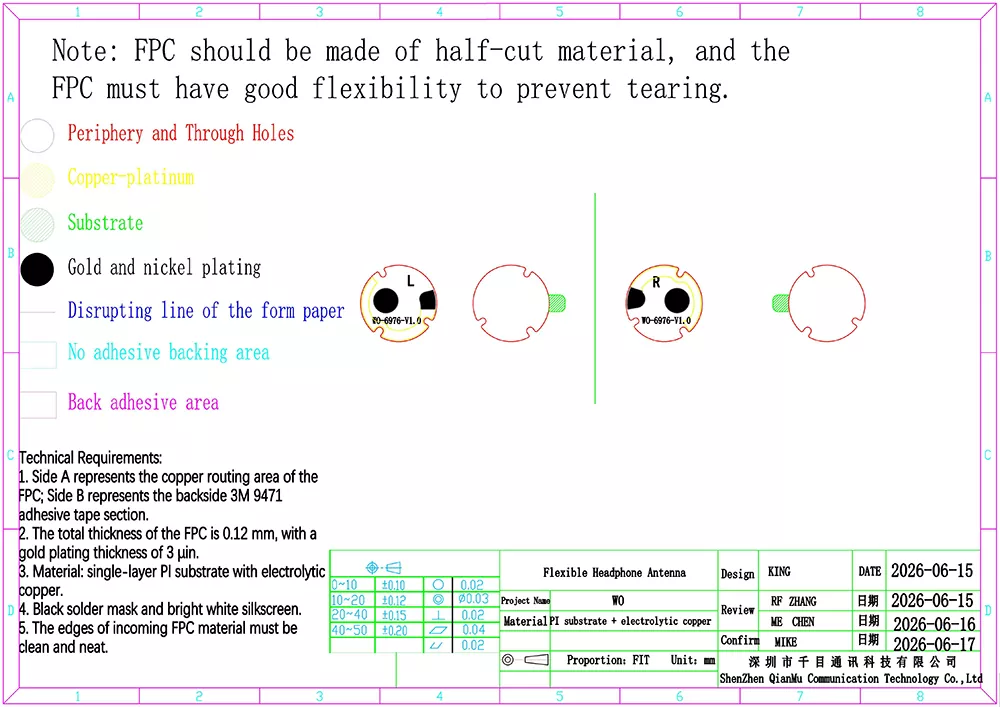

ข้อมูลจำเพาะทางเทคนิค

เสาอากาศหูฟังที่ยืดหยุ่นเทียบกับโซลูชันเสาอากาศทั่วไปในอุตสาหกรรม

ผู้ผลิตหูฟังหลายรายประสบปัญหาในการเลือกเสาอากาศ เสาอากาศแบบสปริง เสาอากาศ PCB แบบแข็ง และเสาอากาศเซรามิก จากการทดสอบในโลกแห่งความเป็นจริงในโครงการหูฟังหลายพันโครงการ เราได้รวบรวมการเปรียบเทียบที่ชัดเจนและใช้งานง่าย:

หากเอียร์บัดของคุณมีพื้นที่ภายในจำกัด มีรูปทรงที่ไม่ปกติ หรือต้องการความสม่ำเสมอสูงในการผลิตจำนวนมาก เสาอากาศหูฟังแบบยืดหยุ่นคือทางออกที่ดีที่สุด ในฐานะผู้ผลิตดั้งเดิมที่ตั้งอยู่ในเซินเจิ้น Qianmu Communications สามารถปรับการออกแบบเสาอากาศให้เหมาะสมตามต้นแบบของคุณได้อย่างรวดเร็ว

อุปกรณ์ทดสอบห้องไร้เสียงสะท้อน RF

วิธีการเลือกเสาอากาศหูฟังแบบยืดหยุ่นที่เหมาะสม

วิศวกรจัดซื้อหูฟังจำนวนมากมักทำผิดพลาดเมื่อเลือกรุ่น จากประสบการณ์การให้บริการซัพพลายเออร์หลายปี เกณฑ์การคัดเลือกที่สำคัญสี่ประการต่อไปนี้:

1. จัดลำดับความสำคัญในการยืนยันพื้นที่ภายในที่มีอยู่ภายในหูฟัง และจัดเตรียมภาพวาด 3 มิติของความยาว ความกว้าง ความสูง และโครงสร้างของช่อง เราจะประเมินขนาดเสาอากาศสูงสุดและพื้นที่โค้งงอที่อนุญาต อย่าซื้อเสาอากาศมาตรฐานที่มีจำหน่ายทั่วไปโดยตรง เนื่องจากมีแนวโน้มสูงที่จะส่งผลให้ประสิทธิภาพสัญญาณไม่ดี

2. กำหนดเป้าหมายการใช้สิ่งแวดล้อมให้ชัดเจน สำหรับผลิตภัณฑ์ที่กำหนดเป้าหมายไปที่หูฟังสำหรับเล่นกีฬาและกลางแจ้ง เลือกเวอร์ชันที่ปรับให้เหมาะสมที่สุดสำหรับความต้านทานการโค้งงอและความต้านทานการสั่นสะเทือน สำหรับสินค้าส่งออกต้องยืนยันข้อกำหนดการรับรองด้านสิ่งแวดล้อมของตลาดเป้าหมายล่วงหน้า

3. โปรดใส่ใจกับบริการสนับสนุนการปรับแต่ง RF—เพียงการซื้อเสาอากาศหูฟังแบบยืดหยุ่นไม่ได้รับประกันการใช้งาน! หากไม่มีการจับคู่และปรับเสาอากาศที่เหมาะสม แม้แต่วัสดุที่ดีที่สุดก็อาจส่งผลให้ประสิทธิภาพล่าช้าได้ เลือกผู้ผลิตที่มีวิศวกร RF ภายในองค์กร แทนที่จะเป็นเพียงคนกลาง

4. ส่งตัวอย่างเพื่อทดสอบก่อนทำการสั่งซื้ออย่างเป็นทางการ เราจะผลิตเสาอากาศต้นแบบสำหรับการทดสอบนอกสถานที่โดยลูกค้า การผลิตจำนวนมากจะเริ่มขึ้นหลังจากการทดสอบสำเร็จแล้วเท่านั้น ซึ่งจะช่วยลดความเสี่ยงในการพัฒนา

คำถามที่พบบ่อย

คำถามที่ 1: เสาอากาศของหูฟังรองรับการปรับขนาดแบบกำหนดเองหรือไม่

ตอบ: ใช่ เรารองรับการปรับแต่ง ในฐานะโรงงาน เราสามารถปั้นและปรับแต่งขนาดภายนอก ความยาวสาย และประเภทขั้วต่อตามโครงสร้างภายในของหูฟังได้ คุณสามารถจัดเตรียมภาพวาด 2D/3D และเราจะประเมินการออกแบบและผลิตตัวอย่าง

Q2: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) สำหรับเสาอากาศหูฟังคือเท่าไร?

ตอบ: เสาอากาศหูฟังมาตรฐานในสต็อกที่มีปริมาณขั้นต่ำต่ำ ตัวอย่างที่กำหนดเองที่มีอยู่ในปริมาณน้อย และขั้นต่ำสำหรับใบสั่งผลิตจำนวนมากสามารถเจรจาได้ โปรดติดต่อทีมขายของเราเพื่อสอบถามข้อมูล

คำถามที่ 3: คุณสามารถจัดทำรายงานการทดสอบเสาอากาศ RF ได้หรือไม่

ก. ใช่. ผลิตภัณฑ์แต่ละชุดมาพร้อมกับข้อมูลการทดสอบจากโรงงาน และเรายังสามารถจัดทำรายงานการตรวจสอบจากบุคคลที่สามตามคำขอของลูกค้า เพื่อให้มั่นใจว่าสามารถตรวจสอบย้อนกลับของเอกสารได้อย่างครบถ้วน

คำถามที่ 4: เสาอากาศของหูฟังสามารถใช้งานร่วมกับโมดูล Bluetooth 5.3 ได้หรือไม่

ตอบ: เข้ากันได้อย่างสมบูรณ์ เสาอากาศหูฟังแบบยืดหยุ่นทำงานในย่านความถี่ 2.4G ISM มาตรฐาน และเข้ากันได้กับโมดูลเสียง Bluetooth 5.0/5.1/5.2/5.3 ทั้งหมดซีรีส์

Q5: สามารถจัดเตรียมเอกสารอะไรบ้างในการส่งออกผลิตภัณฑ์?

ตอบ: เราสามารถจัดเตรียมใบแจ้งหนี้ Proforma รายการบรรจุภัณฑ์ รายงาน RoHS และ CE ใบอนุญาตประกอบธุรกิจ และเอกสารอื่นๆ เพื่อให้เป็นไปตามข้อกำหนดพิธีการศุลกากรในประเทศต่างๆ
