ตัวกล้องที่สวมใส่เสาอากาศ 4G/5G

เซินเจิ้น Qianmu Communication Technology Co., Ltd. คือ R&D ในประเทศและโรงงานผลิตสำหรับเสาอากาศ Body Worn Camera 4G/5G

เราได้พัฒนาเสาอากาศในตัว FPC wideband Sub6G ในตัว ซึ่งเข้ากันได้กับ 4G LTE และคลื่นความถี่ 5G Sub6G หลักในประเทศและต่างประเทศ เสาอากาศได้รับการเพิ่มประสิทธิภาพเป็นพิเศษเพื่อรับมือกับความท้าทายด้านพื้นที่อุปกรณ์ขนาดกะทัดรัด เกราะป้องกันโลหะ การรบกวนแบตเตอรี่ การสูญเสียสัญญาณเนื่องจากการสึกหรอของร่างกายมนุษย์ และสภาวะการทำงานภาคสนามที่รุนแรง

เสาอากาศใช้ซับสเตรตที่ยืดหยุ่นของ PI ที่เชื่อถือได้ และติดตั้งด้วยกาวอุตสาหกรรม ทำให้เหมาะสำหรับโครงสร้างอุปกรณ์ขนาดกะทัดรัด ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบการจำลอง OTA เต็มรูปแบบในห้องไร้เสียงสะท้อนเพื่อจำลองสภาพแวดล้อมการปฏิบัติงานในโลกแห่งความเป็นจริง บันทึกการทดสอบ VNA และ OTA จะถูกเก็บถาวรตามชุดการผลิต และสามารถจัดทำรายงานการตรวจสอบได้เมื่อมีการร้องขอ

คำจำกัดความทางเทคนิคระดับมืออาชีพ

เสาอากาศ Body Worn Camera 4G/5G ของเราเป็นเสาอากาศ Sub6G ในตัวแบบบรอดแบนด์ PIFA FPC รองรับแบนด์ LTE B1/B3/B5/B8/B20/B38/B40 และแบนด์ 5G Sub6G หลัก N41/N78/N79 เสาอากาศใช้พื้นผิวฟิล์ม PI ที่ทนต่อการสั่นสะเทือน ทนต่อละอองเกลือ และโค้งงอได้สูง รวมกับกาวสองหน้าอุณหภูมิสูงเกรดอุตสาหกรรมและฟีดไลน์ RF U.FL/IPEX ทำให้เหมาะสำหรับการติดตั้งภายในกล้องที่สวมใส่ตัวกล้อง

ซึ่งแตกต่างจากเสาอากาศ IoT FPC ทั่วไป ขั้นตอนการออกแบบได้รวมเอาการจำลอง 3D แบบเต็มระบบ ซึ่งรวมถึงเคสโลหะ แบตเตอรี่ลิเธียม ขายึดกล้อง ฝาครอบแผงเมนบอร์ด และโมเดล Phantom ของร่างกายมนุษย์ไว้ในสภาพแวดล้อมการจำลอง

จับคู่ล่วงหน้ากับอิมพีแดนซ์ 50Ω ที่โรงงาน และผ่านการทดสอบการตก การหมุนเวียนของอุณหภูมิ สเปรย์เกลือ และความน่าเชื่อถือของความชื้นไปพร้อมๆ กัน ซึ่งจะช่วยลดภาระงานในการบูรณาการระบบของลูกค้า และลดวงจรการพัฒนาสำหรับโครงการฮาร์ดแวร์ของตำรวจ

หลักการทำงานที่สมบูรณ์ของเสาอากาศ

เสาอากาศทั้งหมดประกอบด้วยตัวนำการแผ่รังสี FPC, ชั้นกาวสำรองอุตสาหกรรม, ตัวป้อนโคแอกเซียล U.FL และเครือข่ายการจับคู่ RF ของเมนบอร์ด ซึ่งช่วยให้สามารถแปลงคลื่นแม่เหล็กไฟฟ้าความถี่สูงแบบสองทิศทางเพื่อให้บรรลุการรับส่งและรับสัญญาณโทรศัพท์มือถือ 4G/5G

ในระหว่างการส่งสัญญาณ โมดูลการสื่อสารของเครื่องบันทึกจะแปลงสตรีมวิดีโอ การแจ้งเตือน SOS และข้อมูลตำแหน่งเป็นสัญญาณไฟฟ้าความถี่สูง ซึ่งจะถูกส่งผ่านสายโคแอกเชียลไปเป็นโครงสร้างเรโซแนนซ์ของ FPC จากนั้นสัญญาณเหล่านี้จะถูกแปลงเป็นคลื่นแม่เหล็กไฟฟ้า 4G/5G สำหรับการแผ่รังสีภายนอก โดยส่งข้อมูลหลักฐานไปยังสถานีฐาน

ในระหว่างการรับสัญญาณ เสาอากาศจะจับคลื่นแม่เหล็กไฟฟ้าจากสถานีฐานและแปลงเป็นสัญญาณไฟฟ้า ซึ่งจะถูกส่งกลับไปยังโมดูลเพื่อให้คำสั่งกำหนดเวลาและการรับพารามิเตอร์ระยะไกลเสร็จสมบูรณ์

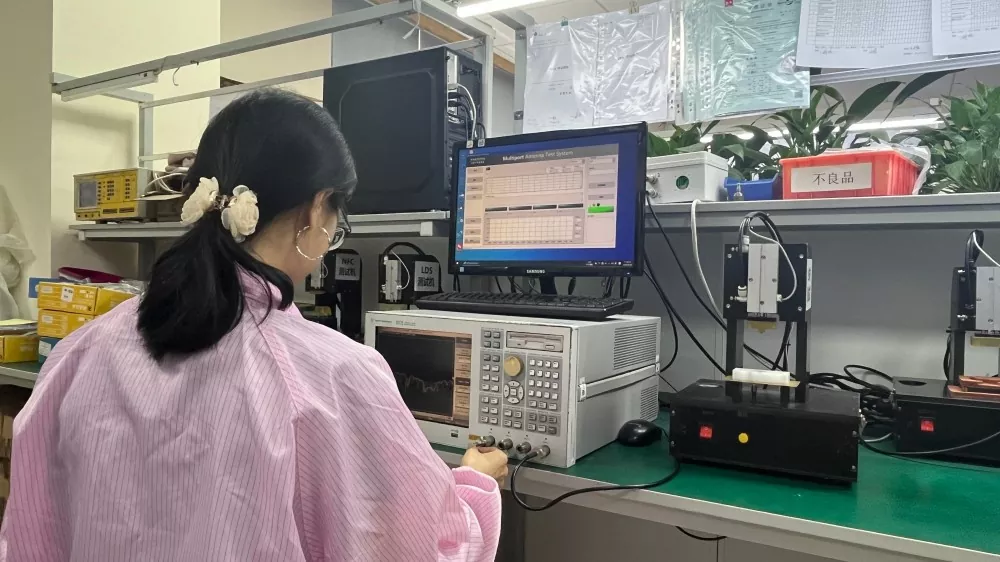

เพื่อชดเชยการสูญเสีย RF ที่เกิดจากการสวมบนหลังของมนุษย์ ประสิทธิภาพได้รับการปรับปรุงผ่านการจำลองในห้องไร้เสียงสะท้อนโดยใช้แบบจำลอง Phantom ของร่างกายมนุษย์ ส่งผลให้ความไวของ TIS ได้รับการปรับปรุง 22.8 dB เมื่อเปรียบเทียบกับเสาอากาศ FPC ทั่วไป ภายใต้สภาพการสึกหรอจำลอง ประสิทธิภาพของเสาอากาศมาตรฐานสำหรับ LTE B8 อยู่ที่เพียง 40.46% ในขณะที่เสาอากาศของ Qianmu ทำได้ ≥52% สำหรับความถี่ต่ำ LTE และ ≥47% สำหรับ 5G N78 แต่ละแบทช์ผ่านการสุ่มตัวอย่างและทดสอบซ้ำด้วย VNA โดยมีการเก็บถาวรกราฟการทดสอบและบันทึกการผลิตไว้เพื่อการตรวจสอบยืนยันจากลูกค้า

อุปกรณ์และอุปกรณ์เสริมที่รองรับ

เข้ากันได้กับอุปกรณ์ปลายทาง

1. กล้องรักษาความปลอดภัยสาธารณะและตำรวจจราจร 4G/5G ตัวกล้องบังคับใช้กฎหมายความละเอียดสูง

2. กล้องติดตัวสำหรับการจัดการเมือง การบริหารถนน และการรวบรวมหลักฐานภาพและเสียงของแผนกดับเพลิง

3. เครื่องบันทึกการบังคับใช้กฎหมายที่ปลอดภัยจากภายในที่ป้องกันการระเบิดสำหรับอุตสาหกรรมเคมีและเหมืองแร่

4. เทอร์มินัลบันทึกการตรวจสอบกำลังทหารเดี่ยว

5. อุปกรณ์บังคับใช้กฎหมายทหารเดี่ยว 4G/5G ส่งออกต่างประเทศ

โมดูลการสื่อสารที่เข้ากันได้

- โมดูลการสื่อสาร 4G LTE Cat.1 / Cat.4 โมดูลการสื่อสารในประเทศ/นำเข้า 5G Sub-6GHz โมดูลการสื่อสารแบบบูรณาการหลายโหมด 4G + 5G + WiFi

วัสดุที่โรงงานจัดหามาเพื่อการผลิต

U. สายโคแอกเชียล U. FL/IPEX ที่มีความยาวหลากหลาย แผ่นเหล็กเสริมแรง และแผ่นรองหลังแบบมีกาวอุตสาหกรรมทนเกลือที่อุณหภูมิสูง ความยาวสายเคเบิลและข้อมูลจำเพาะของตัวเชื่อมต่อที่ปรับแต่งได้ขึ้นอยู่กับการออกแบบของเมนบอร์ดเพื่อลดการประมวลผลรองสำหรับลูกค้า

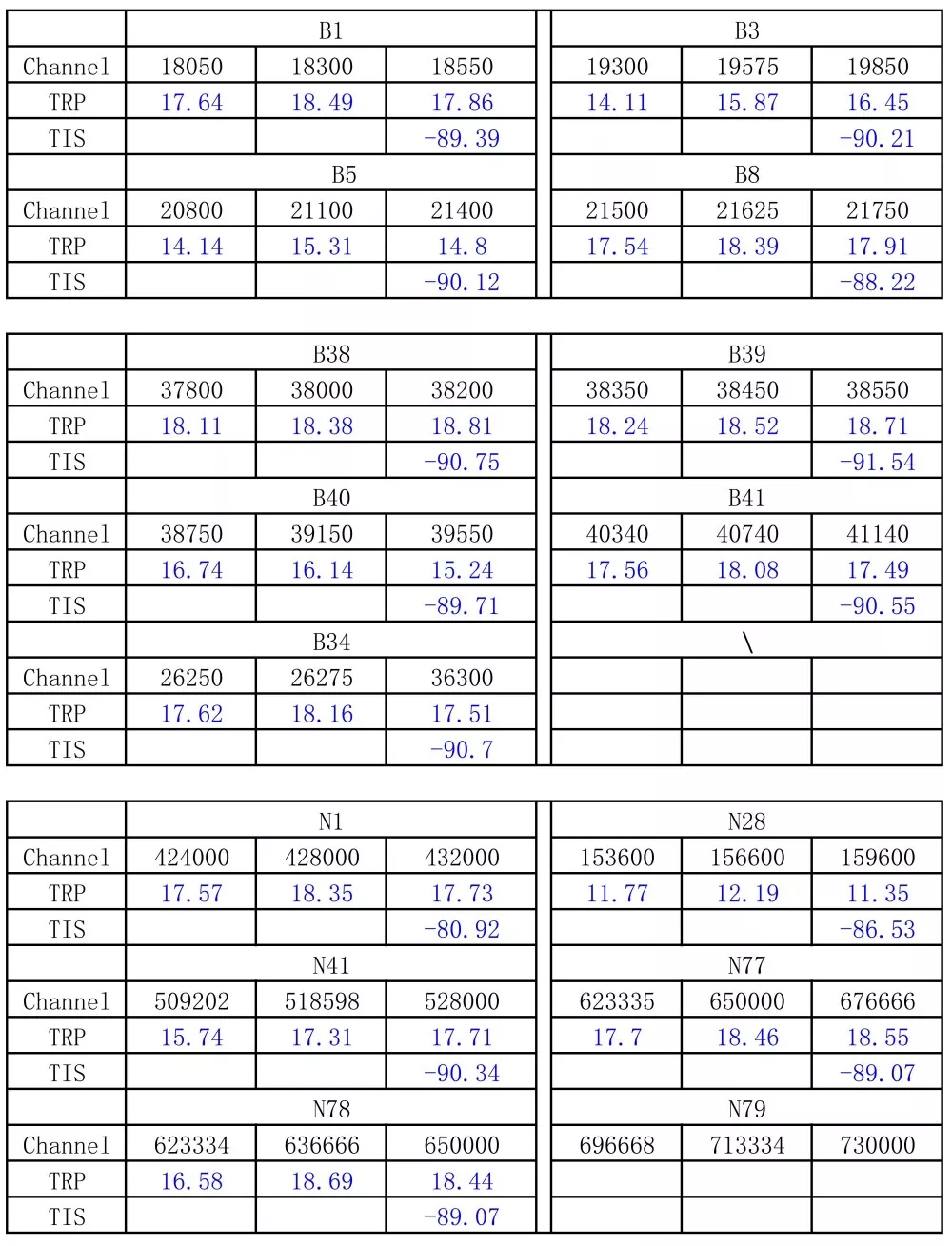

ข้อมูลจำเพาะทางเทคนิค

คู่มือการจัดหาและคัดเลือกเสาอากาศ

1. มุ่งเน้นไปที่ข้อมูลการวัดในโลกแห่งความเป็นจริงจากอุปกรณ์ทั้งหมดที่สวมใส่บนร่างกาย แทนที่จะอาศัยพารามิเตอร์พื้นที่ว่างเพียงอย่างเดียว เอกสารข้อมูลทางเทคนิคของผู้ผลิตโดยทั่วไปจะให้การวัดบนบอร์ดเปลือย ประสิทธิภาพจะลดลงอย่างมากเมื่อติดตั้งในตัวเครื่องและสวมใส่แล้ว เมื่อซื้อ โปรดขอรายงานการทดสอบ VNA/OTA แบบเต็มระบบเสมอ และอย่าพึ่งพาข้อกำหนดทางทฤษฎีเพียงอย่างเดียว

2. ให้ความสำคัญกับการเลือกโรงงานต้นทางที่มีประสบการณ์ในการผลิตอุปกรณ์บังคับใช้กฎหมายแบบทหารเดี่ยวจำนวนมาก ความท้าทายของอุปกรณ์ทหารเดี่ยวอยู่ที่การจัดการกับการรบกวนจากตัวเครื่องและแบตเตอรี่ที่เป็นโลหะ การสึกหรอของร่างกายมนุษย์ และสภาพแวดล้อมที่รุนแรง โรงงานที่มีประสบการณ์ในโครงการมาก่อนสามารถให้คำแนะนำด้านโครงสร้างและ PCB ได้ตั้งแต่เนิ่นๆ ซึ่งช่วยลดความจำเป็นในการปรับเปลี่ยนแม่พิมพ์และการทำงานซ้ำ

3. แยกความแตกต่างระหว่างคลื่นความถี่ในประเทศและต่างประเทศ และกำหนดมาตรฐานการทดสอบความน่าเชื่อถืออย่างชัดเจน สำหรับโครงการในประเทศ ยืนยัน LTE B1/B3/B5/B8/B20 และ 5G N41/N78/N79; สำหรับโครงการส่งออก ให้ยืนยันคลื่นความถี่ในต่างประเทศที่เกี่ยวข้อง จำเป็นต้องทำการทดสอบแบบหยด สเปรย์เกลือ และการเก็บตัวอย่างที่อุณหภูมิสูง/ต่ำให้เสร็จสิ้น เสาอากาศระดับผู้บริโภคไม่สามารถตอบสนองข้อกำหนดสำหรับการปฏิบัติการภาคสนามของตำรวจได้

4. ให้ความสำคัญกับบริการด้านเทคนิค RF และหลีกเลี่ยงการเปรียบเทียบราคาเพียงอย่างเดียว การพัฒนาโครงการมักเผชิญกับการรบกวน การเบี่ยงเบนของความถี่ และประสิทธิภาพการสึกหรอที่ลดลง ตัวกลางขาดความสามารถด้านเทคนิค RF; จัดลำดับความสำคัญของผู้ผลิตที่สามารถให้คำแนะนำรูปแบบและช่วยเหลือในการแก้ไขปัญหาความล้มเหลวของระบบทั้งหมด

เหตุใดจึงเลือกเซินเจิ้น Qianmu Communications

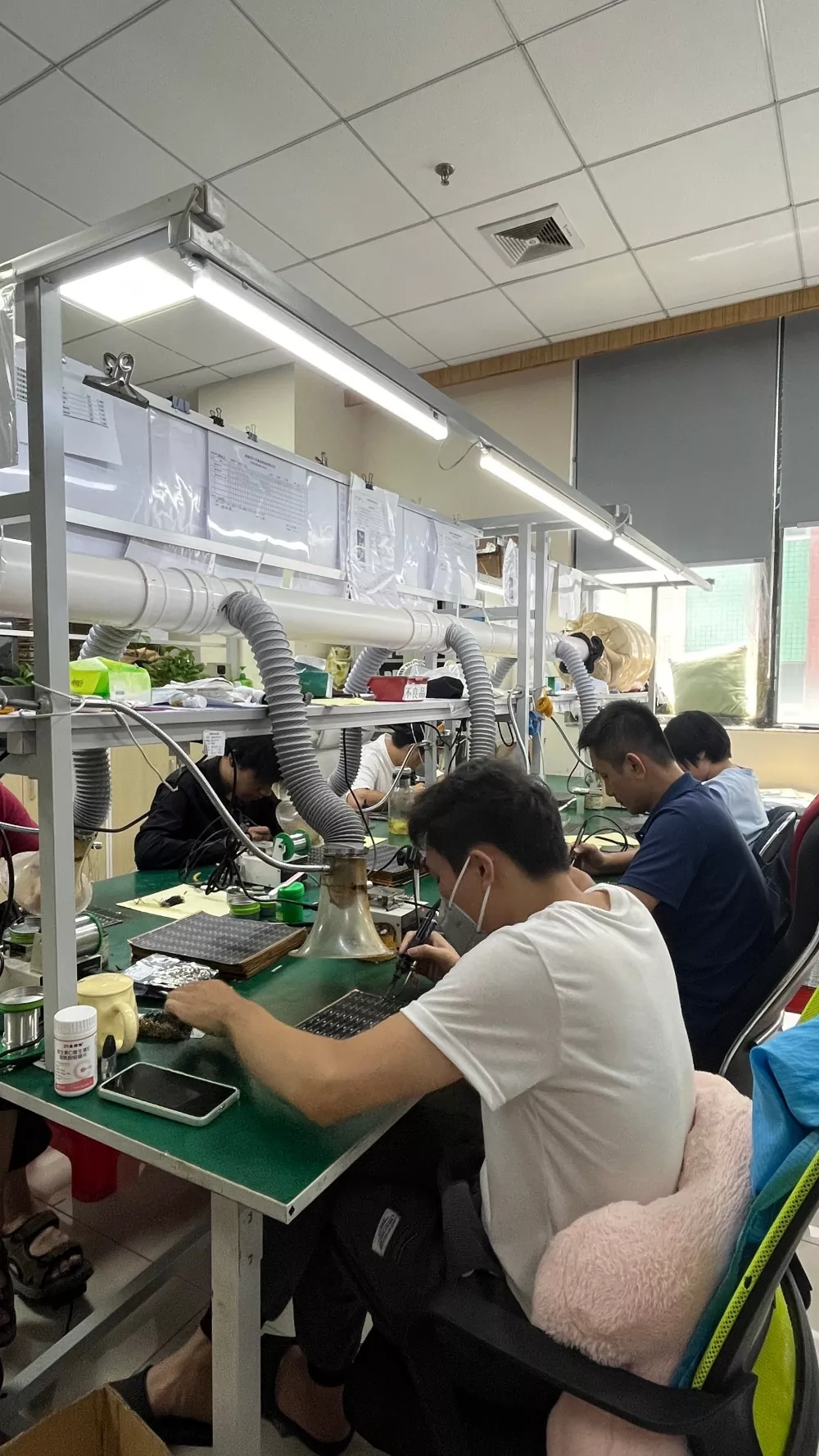

1. จัดหาตรงจากโรงงานต้นทางโดยไม่มีคนกลาง สายการผลิตภายในบริษัทจัดการการตัด FPC การเสริมแรง การสำรองด้วยกาว และการตรวจสอบทางไฟฟ้าเต็มรูปแบบ ราคาที่แข่งขันได้สำหรับการสั่งซื้อจำนวนมาก รองรับการจัดหากรอบงานระยะยาว เหมาะสำหรับโครงการประมูลการจัดซื้อจัดจ้างของตำรวจ

2. เรามีความเชี่ยวชาญเป็นพิเศษในด้านอุปกรณ์ทหารแต่ละราย โดยมีส่วนร่วมอย่างลึกซึ้งในการวิจัยและพัฒนาในระยะเริ่มต้น และมีประสบการณ์อย่างกว้างขวางในการผลิตจำนวนมากและการใช้งานกล้องติดตัวและหน้าจอทหารเดี่ยวที่หลากหลาย สำหรับโครงการใหม่ เราสามารถรับการออกแบบ 3D จัดเตรียมโครงร่างเสาอากาศและโซลูชันข้อจำกัดในการกวาดล้าง หลีกเลี่ยงข้อบกพร่องด้านการออกแบบ และลดต้นทุนการปรับเปลี่ยนแม่พิมพ์

3. การปรับแต่ง OEM/ODM ที่ยืดหยุ่นรองรับการตัด FPC ที่ผิดปกติ ความยาวตัวป้อน ข้อมูลจำเพาะของตัวเชื่อมต่อ และการปรับแต่งย่านความถี่อย่างละเอียด การจัดส่งตัวอย่างมาตรฐานภายใน 35 วันทำการ

4. ความสามารถในการสนับสนุนการค้าต่างประเทศที่สมบูรณ์ [ตัวยึดตำแหน่งรูปภาพ: การรวบรวมเอกสารการรับรอง (CE, FCC, RoHS, ISO)] บริษัท ถือสิทธิ์การนำเข้าและส่งออกที่เป็นอิสระและมีคุณสมบัติครบชุด เราสามารถจัดเตรียมข้อกำหนดทางเทคนิคและรายงานผลการทดสอบเป็นภาษาอังกฤษ รองรับเงื่อนไขการค้า FOB เซินเจิ้น และเชื่อมต่อกับผู้ให้บริการและผู้ซื้อโซลูชันการรักษาความปลอดภัยในต่างประเทศ

5. การสนับสนุนด้านเทคนิคหลังการขายแบบครบวงจร: ในกรณีที่สัญญาณ 4G/5G ผิดปกติในอุปกรณ์ทั้งหมด วิศวกร RF จะช่วยในการระบุสาเหตุที่แท้จริง (เสาอากาศ โครงสร้าง หรือโมดูล) โดยไม่ต้องรีบด่วนพิจารณาว่าปัญหาเกิดจากปัญหาเสาอากาศ มีการทำงานร่วมกันทางเทคนิคอย่างต่อเนื่องตลอดทั้งการทดสอบตัวอย่าง การผลิตนำร่อง และขั้นตอนการผลิตจำนวนมาก

คำถามที่พบบ่อย

คำถามที่ 1: เสาอากาศ Body Worn Camera 4G/5G สามารถแชร์กับโมดูล Wi-Fi ได้หรือไม่

ตอบ: เสาอากาศนี้ออกแบบมาสำหรับแบนด์เซลลูลาร์ 4G LTE/5G Sub6G หากจำเป็นต้องใช้ฟังก์ชัน Wi-Fi ขอแนะนำให้กำหนดค่าเสาอากาศ Wi-Fi แยกต่างหาก เนื่องจากการแชร์เสาอากาศเดียวกันอาจทำให้เกิดการรบกวนและทำให้ประสิทธิภาพการสื่อสารเคลื่อนที่ลดลง

คำถามที่ 2: กล้องที่สวมใส่ตัวกล้องมีช่องภายในที่ผิดปกติ เสาอากาศรองรับการตัดแบบกำหนดเองเพื่อให้พอดีกับรูปทรงดังกล่าวหรือไม่?

ตอบ: รองรับการตัดแบบกำหนดเอง ลูกค้าจัดเตรียมภาพวาด 3 มิติของเคส และเราประเมินพื้นที่ว่างเพื่อเสนอการออกแบบรูปทรง การสร้างต้นแบบที่สมบูรณ์ และดำเนินการทดสอบในโลกแห่งความเป็นจริงกับอุปกรณ์เต็มรูปแบบ

คำถามที่ 3: มีวิธีอื่นใดในการรักษาความปลอดภัยเสาอากาศ FPC นอกเหนือจากการใช้กาวสำรองหรือไม่

ตอบ: สำหรับการผลิตกล้องแบบสวมตัวกล้องที่มีตัวเครื่องขนาดกะทัดรัดเป็นจำนวนมาก การติดด้วยกาวทางอุตสาหกรรมถือเป็นวิธีการหลัก ตัวเชื่อมต่อ ZIF ใช้พื้นที่สำคัญและไม่ค่อยได้ใช้ ห้ามขันสกรูเหนือบริเวณตัวนำเสาอากาศโดยเด็ดขาด เนื่องจากอาจทำให้เสาอากาศเสียหายและทำให้เสียหายได้เมื่อกระแทก

คำถามที่ 4: สัญญาณ 4G/5G ที่ไม่ดีบนกล้องที่สวมตัวกล้องมักเกิดจากปัญหาคุณภาพของเสาอากาศหรือไม่

ตอบ: ไม่จำเป็น ปัญหาสัญญาณส่วนใหญ่เกิดจากการระยะห่างไม่เพียงพอ เสาอากาศอยู่ใกล้กับแหล่งสัญญาณรบกวนที่เป็นโลหะ ขั้วต่อหลวม หรือขาดการจำลองร่างกายมนุษย์ วิศวกรสามารถจำลองสภาพการทำงานเพื่อระบุสาเหตุของปัญหาได้อย่างแม่นยำ

Q5: รองรับการตรวจสอบโรงงานหรือไม่? สามารถจัดเตรียมเอกสารคุณสมบัติให้กับบุคคลที่สามได้หรือไม่?

ตอบ: มีการสนับสนุนการตรวจสอบโรงงานนอกสถานที่เมื่อได้รับการแต่งตั้ง มีรายงานการทดสอบ ISO, RoHS, CE, FCC และแบบแบตช์ในรูปแบบอิเล็กทรอนิกส์ สำหรับการประมูลจัดซื้อจัดจ้างของตำรวจสามารถจัดเตรียมสำเนากระดาษประทับตราได้

ข้อมูลนิติบุคคลขององค์กร

เซินเจิ้น Qianmu Communication Technology Co., Ltd. ทุ่มเทให้กับการวิจัย การพัฒนา และการผลิตเสาอากาศ RF ในตัวมานานกว่าทศวรรษ โดยเชี่ยวชาญด้านเสาอากาศสำหรับกล้องที่สวมใส่ติดตัว อุปกรณ์สวมใส่ และการใช้งานในอุตสาหกรรม IoT FPC ด้วยการบูรณาการการวิจัยและพัฒนา การผลิต และการขายการค้าระหว่างประเทศ บริษัทนำเสนอโซลูชันเสาอากาศ RF แบบครบวงจร ซึ่งรวมถึงตัวอย่าง การพัฒนาแบบกำหนดเอง และการจัดหาขนาดใหญ่ สำหรับผู้ประกอบอุปกรณ์รักษาความปลอดภัย แบรนด์อุปกรณ์บังคับใช้กฎหมาย และลูกค้า ODM/OEM ในต่างประเทศ

ที่อยู่บริษัท: ห้อง 425, 443 ชั้น 4 อาคาร A สวนอุตสาหกรรมไฮเทค Huafeng Zhigu Hangcheng เลขที่ 3 ถนนการบิน ชุมชน Sanwei ตำบล Hangcheng เขต Bao'an เมืองเซินเจิ้น มณฑลกวางตุ้ง โทรศัพท์: 0755-21633653 อีเมล์: qianmu188@126.com บริการสนับสนุน: การทดสอบตัวอย่างฟรี, การประเมินเสาอากาศโครงสร้าง 3 มิติสำหรับโครงการใหม่, การสนับสนุนด้านเทคนิค RF, เอกสารการรับรองการส่งออก/การตรวจสอบฉบับสมบูรณ์
