เสาอากาศ WiFi ของหูฟัง

เสาอากาศ WiFi ของหูฟังเป็นเสาอากาศสื่อสารไร้สายขนาดกะทัดรัดที่ปรับเปลี่ยนได้สูงและทำหน้าที่เป็นฮาร์ดแวร์หลักที่ช่วยให้หูฟังสามารถเชื่อมต่อกับ WiFi ส่งสัญญาณเสียงความละเอียดสูงแบบไร้สาย อัปเดตเฟิร์มแวร์บนคลาวด์ และบรรลุการซิงโครไนซ์เสียงและวิดีโอที่มีความหน่วงต่ำ ต่างจากเสาอากาศภายนอกทั่วไปหรือเสาอากาศ Bluetooth มาตรฐาน เสาอากาศ WiFi สำหรับหูฟังโดยเฉพาะนี้ได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับข้อจำกัดด้านพื้นที่ที่จำกัดของหูฟังแบบครอบหู ฝาครอบโลหะ การสึกหรอที่แนบสนิทซึ่งทำให้เกิดการอุดตันของสัญญาณ และสภาพแวดล้อมของสัญญาณในร่มที่ซับซ้อน มีฟอร์มแฟคเตอร์ที่เล็กกว่า ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง และประสิทธิภาพการเจาะสัญญาณที่เหนือกว่า

ในฐานะผู้ผลิตเสาอากาศ WiFi สำหรับหูฟังที่ช่ำชอง เราได้ย้ายจากแนวทางการออกแบบเสาอากาศแบบทั่วไปที่มีขนาดเดียวเหมาะกับทุกคน แต่เรามุ่งเน้นไปที่กรณีการใช้งานเฉพาะของอุปกรณ์หูฟัง การพัฒนาโซลูชันเสาอากาศเฉพาะที่มีน้ำหนักเบา เข้ากันได้สูง และมีความเสถียร ผลิตภัณฑ์เหล่านี้แก้ไขปัญหาทั่วไปในอุตสาหกรรม เช่น การขาดการเชื่อมต่อ ความล่าช้า การบิดเบือนของเสียง และความแรงของสัญญาณอ่อนที่มักพบในเสาอากาศมาตรฐานในหูฟังได้อย่างมีประสิทธิภาพ เสาอากาศของเราเข้ากันได้กับอุปกรณ์ทุกประเภทอย่างกว้างขวาง รวมถึงหูฟังภาพและเสียงสำหรับผู้บริโภค ชุดหูฟังสำหรับเล่นเกม ESports หูฟังแบบครอบหูตัดเสียงรบกวนสำหรับธุรกิจ และหูฟังเพื่อการเรียนรู้

หลักการทำงานหลัก

หลักการทำงานหลักของเสาอากาศ WiFi สำหรับหูฟังนั้นอาศัยเทคโนโลยีการแปลง RF คลื่นแม่เหล็กไฟฟ้าและหลักการจับคู่เรโซแนนซ์ ซึ่งผสานรวมกับวงจร RF ของอุปกรณ์หูฟังเพื่อให้สามารถส่งสัญญาณแบบสองทิศทางได้ ช่วยให้มั่นใจได้ถึงประสิทธิภาพสูง การใช้พลังงานต่ำ ความเสถียร และความสามารถในการป้องกันการรบกวนที่แข็งแกร่งตลอดการทำงาน กระบวนการทำงานประกอบด้วยสองโมดูลหลัก: การส่งสัญญาณและการรับสัญญาณ ซึ่งมีหลักการที่ชัดเจน เทคโนโลยีที่สมบูรณ์ และประสิทธิภาพที่ตรวจสอบได้อย่างแม่นยำ

1. หลักการส่งสัญญาณ: กระดานหลักของหูฟังแปลงข้อมูลเสียงและคำสั่งควบคุมเป็นสัญญาณไฟฟ้าความถี่สูง ซึ่งจะถูกส่งผ่านวงจรอิมพีแดนซ์ที่จับคู่อย่างแม่นยำไปยังเสาอากาศ Wi-Fi ของหูฟัง ภายในเสาอากาศ โครงสร้างเรโซแนนซ์ไมโครสตริปหลายชั้นจะแปลงสัญญาณไฟฟ้าเป็นคลื่นแม่เหล็กไฟฟ้า 2.4GHz/5GHz ดูอัลแบนด์ กระจายไปรอบทิศทางเพื่อให้สามารถแลกเปลี่ยนข้อมูลไร้สายระหว่างหูฟังและเราเตอร์ คอมพิวเตอร์ หรืออุปกรณ์เคลื่อนที่ได้

2. หลักการรับสัญญาณ: สัญญาณคลื่นแม่เหล็กไฟฟ้า WiFi ที่ปล่อยออกมาจากอุปกรณ์ภายนอกจะถูกจับโดยเสาอากาศ WiFi ของหูฟังอย่างสมบูรณ์ สัญญาณเหล่านี้จะผ่านช่องเรโซแนนซ์ในเสาอากาศ ซึ่งจะกรองย่านความถี่ที่เกี่ยวข้องออกและขจัดสัญญาณรบกวน จากนั้นคลื่นแม่เหล็กไฟฟ้าจะถูกแปลงกลับเป็นสัญญาณไฟฟ้าความถี่สูง และส่งไปยังชิปถอดรหัสของหูฟัง ซึ่งเป็นที่รับและถอดรหัสคำสั่งเสียงและข้อมูล

เราได้ปรับเค้าโครงระยะห่างของเสาอากาศและวิธีการโพลาไรเซชันเพื่อแก้ไขปัญหาการป้องกันสัญญาณที่เกิดจากแถบคาดศีรษะที่เป็นโลหะ แบตเตอรี่ และไดรเวอร์เสียงในหูฟัง ช่วยให้เสาอากาศสามารถรักษาประสิทธิภาพการแผ่รังสีสูงได้แม้ภายในตัวเครื่องขนาดกะทัดรัดและปิดล้อม โดยมีอัตราการสูญเสียสัญญาณที่วัดได้น้อยกว่า 8% ซึ่งมีประสิทธิภาพเหนือกว่าเกณฑ์มาตรฐานเสาอากาศมาตรฐานอุตสาหกรรมอย่างมาก

ช่วงอุปกรณ์ที่เข้ากันได้

ในฐานะซัพพลายเออร์มืออาชีพของเสาอากาศ WiFi สำหรับหูฟัง ผลิตภัณฑ์ของเรามีความเข้ากันได้ดีเยี่ยม โดยรองรับ 99% ของหูฟังครอบหูไร้สายในตลาดปัจจุบัน ครอบคลุมสถานการณ์และหมวดหมู่อุปกรณ์ที่หลากหลาย รุ่นที่ใช้ร่วมกันได้มีดังต่อไปนี้:

• ชุดหูฟังสำหรับเล่นเกม: รองรับเครือข่าย WiFi 6 ที่มีความหน่วงต่ำ เข้ากันได้กับพีซีและอุปกรณ์เล่นเกมคอนโซลสำหรับการซิงโครไนซ์เสียงและวิดีโอ

• หูฟังภาพและเสียงความละเอียดสูง: หูฟังไร้สายไฮไฟในบ้าน, หูฟังภาพและเสียงตัดเสียงรบกวน และชุดหูฟังที่รองรับโฮมเธียเตอร์

• หูฟังสำหรับสำนักงานธุรกิจ: ชุดหูฟังไร้สายสำหรับการประชุมระยะไกล หูฟังสำหรับสำนักงานตัดเสียงรบกวน และหูฟังที่ออกแบบมาสำหรับชั้นเรียนออนไลน์

• ชุดหูฟังเพื่อการศึกษา: หูฟังสำหรับการฝึกอบรมการฟังในวิทยาเขต, ชุดหูฟังไร้สายสำหรับการสอนออนไลน์

• อุปกรณ์สวมศีรษะอัจฉริยะ: หูฟังอัจฉริยะพร้อมการเชื่อมต่อ Wi-Fi และหูฟังเสียงที่เข้ากันได้กับ VR

• ชุดหูฟังอุตสาหกรรม: ชุดหูฟังไร้สายสำหรับการสื่อสารในเวิร์กช็อปและชุดหูฟัง WiFi แบบตัดเสียงรบกวนสำหรับการตรวจสอบอุปกรณ์

เสาอากาศ WiFi ของหูฟังแบบกำหนดเองยังสามารถออกแบบตามขนาดมาเธอร์บอร์ดของอุปกรณ์ โครงสร้างแชสซี และข้อกำหนดย่านความถี่ของลูกค้าได้ โดยรองรับการกำหนดค่าส่วนบุคคล เช่น ขนาดที่ไม่ได้มาตรฐาน อิมพีแดนซ์พิเศษ และการแผ่รังสีทิศทาง ซึ่งตอบสนองความต้องการการผลิตที่หลากหลายของผู้ผลิตหลายราย

ข้อได้เปรียบที่แตกต่าง

เสาอากาศหูฟังทั่วไปในตลาดมักประสบปัญหาสัญญาณอ่อน ขาดการเชื่อมต่อบ่อยครั้ง เวลาแฝงสูง ขนาดใหญ่ และไวต่อการรบกวน ในฐานะผู้ผลิตเสาอากาศ WiFi ของหูฟังชั้นนำ เราได้ปรับปรุงผลิตภัณฑ์ของเราซ้ำแล้วซ้ำเล่าเพื่อแก้ไขข้อบกพร่องของอุตสาหกรรมเหล่านี้ โดยมอบข้อได้เปรียบหลัก 5 ประการ นั่นคือประสิทธิภาพในโลกแห่งความเป็นจริงเหนือกว่าคู่แข่งอย่างมาก

การครอบคลุมเต็มรูปแบบแบบดูอัลแบนด์ การส่งข้อมูลที่ราบรื่นโดยไม่มีความล่าช้า

1. รองรับการส่งสัญญาณ Wi-Fi แบบดูอัลแบนด์ที่ 2.4GHz และ 5GHz เข้ากันได้กับโปรโตคอล Wi-Fi 4/5/6 ย่านความถี่ 2.4GHz ให้การเจาะทะลุผนังที่แข็งแกร่ง เหมาะสำหรับใช้ในบ้านและสำนักงานในระยะไกล ย่านความถี่ 5GHz ให้แบนด์วิธที่สูงขึ้นและการรบกวนน้อยลง ทำให้ได้รับความหน่วงในการรับส่งข้อมูลวิดีโอและเสียงที่ต่ำเพียง 15 มิลลิวินาทีในการทดสอบในโลกแห่งความเป็นจริง ซึ่งตอบสนองความต้องการด้านการเล่นเกมและมัลติมีเดียที่มีความคมชัดสูงได้อย่างเต็มที่ ขจัดปัญหาความล่าช้าของเสียงและปัญหาการซิงโครไนซ์เสียงและวิดีโอ

2. การออกแบบที่กะทัดรัดและเพรียวบางเข้ากันได้อย่างลงตัวโดยไม่เพิ่มแรงกดดันให้กับอุปกรณ์

ด้วยการใช้เทคโนโลยีการรวมเซรามิกหลายชั้น LTCC เสาอากาศมีความหนาโดยรวมเพียง 0.8 มม. ทำให้มีขนาดกะทัดรัดและไม่ต้องใช้พื้นที่ชัดเจนขนาดใหญ่ มันลงตัวพอดีกับพื้นที่ภายในที่จำกัดของหูฟังโดยไม่ต้องใช้พื้นที่สำหรับแบตเตอรี่ เมนบอร์ด หรือไดรเวอร์เสียง และไม่เพิ่มน้ำหนักให้กับอุปกรณ์ ทำให้มั่นใจได้ถึงประสบการณ์การสวมใส่ที่มีน้ำหนักเบา

3. ความสามารถในการป้องกันการรบกวนที่ดีเยี่ยมและความเสถียรของสัญญาณที่แข็งแกร่ง

ปรับมุมการแผ่รังสีเสาอากาศและโครงสร้างป้องกันให้เหมาะสมเพื่อหลีกเลี่ยงการรบกวนสัญญาณที่เกิดจากตัวเครื่องโลหะ แบตเตอรี่ลิเธียม และชุดลำโพงของหูฟังได้อย่างมีประสิทธิภาพ ในการทดสอบจริงภายใต้สภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อน (เช่น การเชื่อมต่อหลายอุปกรณ์และสถานการณ์เราเตอร์หนาแน่น) อัตราความเสถียรของสัญญาณสูงถึง 99.6% โดยไม่มีการตัดการเชื่อมต่อ การกระโดดความถี่ หรือสัญญาณรบกวน

4. การใช้พลังงานต่ำและอัตราขยายสูงเพื่ออายุการใช้งานแบตเตอรี่ที่ยาวนานขึ้น

อัตราขยายของเสาอากาศได้รับการปรับให้เหมาะสมเป็น 2.5 dBi โดยมีประสิทธิภาพการแผ่รังสีที่ ≥92% ช่วยเพิ่มความไวในการรับสัญญาณได้อย่างมาก ในขณะที่ยังคงใช้พลังงานต่ำมาก หูฟังที่ติดตั้งเสาอากาศนี้สามารถยืดอายุการใช้งานแบตเตอรี่ได้ 12%–18% ในโหมดการเชื่อมต่อ Wi-Fi ซึ่งช่วยยืดเวลาการใช้งานอุปกรณ์ได้อย่างมีประสิทธิภาพ

5. ความเข้ากันได้สูงและติดตั้งง่าย การผลิตจำนวนมากโดยไม่ต้องกังวล

โครงสร้างยึดพื้นผิวมาตรฐานที่เข้ากันได้กับกระบวนการวางตำแหน่งอัตโนมัติ SMT ทำให้สามารถติดตั้งได้สะดวกและการบัดกรีที่มั่นคงด้วยอัตราผลตอบแทนสูงถึง 99.8% รองรับการผลิตจำนวนมากและการจ่ายจำนวนมาก ขณะเดียวกันก็เสนอการกำหนดค่าพิน ขนาด และพารามิเตอร์อิมพีแดนซ์ที่ปรับแต่งได้เพื่อให้เหมาะกับสายการผลิตหูฟังต่างๆ จากแบรนด์ต่างๆ

ข้อมูลจำเพาะทางเทคนิคโดยละเอียด

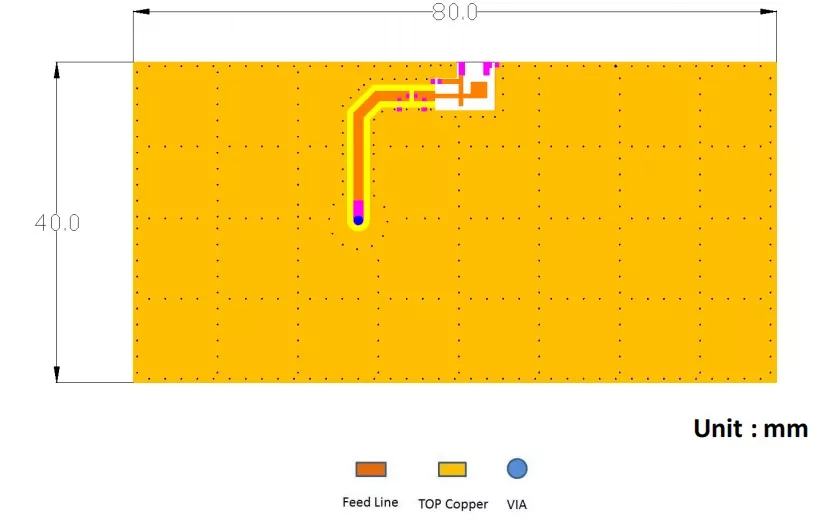

ขนาดบอร์ดประเมินรูปแบบ PCB ที่แนะนำ

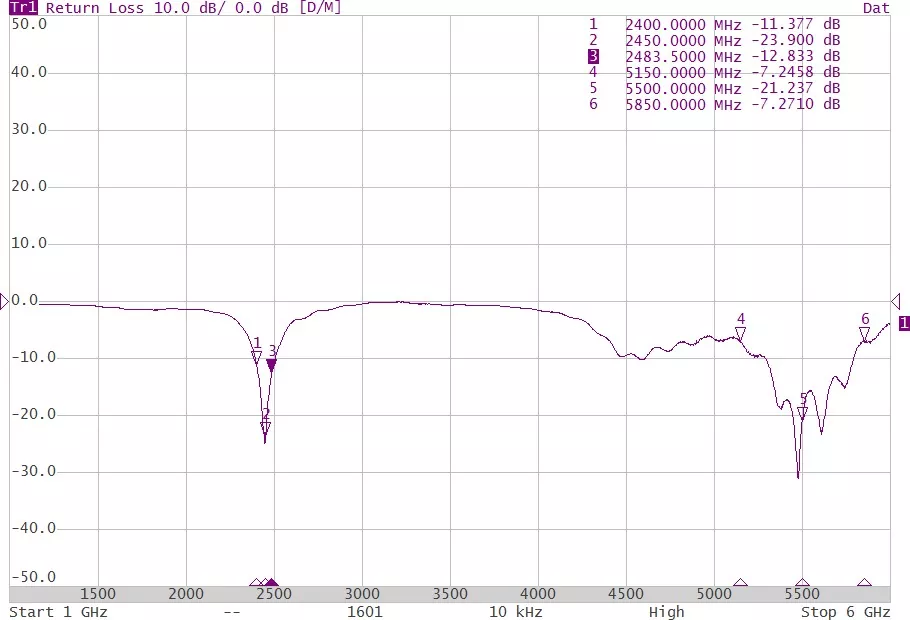

ผลการวัดการสูญเสียผลตอบแทน

ข้อดีของผลิตภัณฑ์เมื่อเปรียบเทียบกับคู่แข่ง

คู่มือการติดตั้งและการใช้งานพร้อมภาพประกอบ

เสาอากาศ WiFi สำหรับหูฟังนี้มีการออกแบบติดตั้งบนพื้นผิวที่ได้มาตรฐาน เข้ากันได้กับการวางตำแหน่ง SMT อัตโนมัติและการบัดกรีด้วยตนเอง ติดตั้งง่ายและปรับเปลี่ยนได้สูง พร้อมคำแนะนำในการติดตั้งที่ชัดเจนและตรงไปตรงมา:

1. การเตรียมการก่อนการติดตั้ง

ทำความสะอาดบริเวณการติดตั้งมาเธอร์บอร์ดของหูฟังเพื่อให้แน่ใจว่าพื้นผิวปราศจากน้ำมัน ฝุ่น และเศษซาก ตรวจสอบว่าพื้นที่ว่างรอบๆ เมนบอร์ดอยู่ห่างจากส่วนประกอบที่เป็นโลหะ แบตเตอรี่ และฝาครอบอย่างน้อย 3 มม. เพื่อหลีกเลี่ยงสัญญาณรบกวน เตรียมเครื่องมือ เช่น สถานีบัดกรีอุณหภูมิคงที่ น้ำยาบัดกรี และแหนบป้องกันไฟฟ้าสถิต และดำเนินการทั้งหมดด้วยข้อควรระวังป้องกันไฟฟ้าสถิตที่เหมาะสม

2. การติดตั้งการบัดกรีแบบยึดพื้นผิว

จัดวางเสาอากาศให้ตรงกับแผ่นที่ตั้งไว้ล่วงหน้าบนเมนบอร์ด และยึดให้เข้าที่โดยใช้แหนบป้องกันไฟฟ้าสถิต ใช้สถานีบัดกรีอุณหภูมิคงที่ (โดยควบคุมอุณหภูมิระหว่าง 320–350°C) สำหรับการบัดกรีด้วยตนเอง หรือใช้อุปกรณ์อัตโนมัติ SMT สำหรับการติดตั้งเป็นชุด หลังจากการบัดกรี ให้ตรวจสอบข้อต่อบัดกรีเพื่อให้แน่ใจว่าเต็ม โดยไม่มีการบัดกรีเย็น ข้อต่อขาดหายไป หรือการเชื่อมต่อ รับประกันการเชื่อมต่อวงจรที่มั่นคง

3. การแก้ไขตำแหน่งและการตรวจจับ

ยึดเสาอากาศไว้ในพื้นที่เปิดของตัวหูฟัง โดยหลีกเลี่ยงแถบคาดศีรษะที่เป็นโลหะและชุดลำโพง หลังการติดตั้ง ให้เชื่อมต่ออุปกรณ์เพื่อทำการทดสอบสัญญาณ ตรวจสอบความเร็วการเชื่อมต่อ WiFi ความแรงของสัญญาณ และพารามิเตอร์เวลาในการตอบสนอง เมื่อตรวจไม่พบสิ่งผิดปกติก็สามารถใช้งานได้ตามปกติ

4. ข้อควรระวังในการใช้งาน

อย่าโค้งงอตัวเซรามิกของเสาอากาศระหว่างการติดตั้ง เนื่องจากอาจทำให้โครงสร้างเรโซแนนซ์ภายในเสียหายได้ หลีกเลี่ยงการติดตั้งส่วนประกอบที่เป็นโลหะรอบๆ เสาอากาศเพื่อป้องกันสัญญาณกำบัง ในระหว่างการใช้งานปกติ ให้เก็บเสาอากาศให้ห่างจากอุณหภูมิสูงและสภาพแวดล้อมที่ชื้นเพื่อยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ

คำถามที่พบบ่อย

คำถามที่ 1: เสาอากาศ WiFi ของหูฟังนี้รองรับ WiFi 6 หรือไม่

ตอบ: รองรับอย่างเต็มที่ ผลิตภัณฑ์นี้สามารถทำงานร่วมกับโปรโตคอล WiFi4, WiFi5 และ WiFi6 ได้เต็มรูปแบบ โดยให้ความคุ้มครองแบบดูอัลแบนด์บนความถี่ 2.4GHz และ 5GHz ซึ่งตรงตามข้อกำหนดการเชื่อมต่อระดับสูงของหูฟังไร้สายอัจฉริยะรุ่นล่าสุด

Q2: เสาอากาศสามารถปรับแต่งตามขนาดของเมนบอร์ดของหูฟังได้หรือไม่?

ตอบ: รองรับการปรับแต่งแบบเต็มมิติ รวมถึงขนาด ประเภทพิน พารามิเตอร์อิมพีแดนซ์ มุมการแผ่รังสี และความเข้ากันได้ของย่านความถี่ ทีม R&D สามารถพัฒนาโซลูชันและผลิตต้นแบบสำหรับการทดสอบตามโครงสร้างอุปกรณ์ของลูกค้าได้อย่างรวดเร็ว

คำถามที่ 3: การรับประกันผลิตภัณฑ์มีระยะเวลานานเท่าใด และปัญหาด้านคุณภาพจะจัดการอย่างไร

ตอบ: ผลิตภัณฑ์ทั้งหมดมีการรับประกันหนึ่งปี แต่ละหน่วยผ่านการตรวจสอบอย่างเต็มรูปแบบก่อนออกจากโรงงาน ในกรณีที่เกิดปัญหาด้านคุณภาพที่ไม่ได้เกิดจากฝีมือมนุษย์ ลูกค้าสามารถเปลี่ยนหรือซ่อมแซมได้ฟรี สำหรับข้อบกพร่องแบบแบตช์ สามารถขอคืนเงินเต็มจำนวนและเปลี่ยนสินค้าได้ เพื่อให้มั่นใจถึงการคุ้มครองสิทธิ์ของลูกค้าอย่างครอบคลุมตลอดกระบวนการ

Q5: คุณเป็นซัพพลายเออร์โดยตรงจากโรงงาน และคุณรองรับคำสั่งซื้อการค้าระหว่างประเทศหรือไม่?

ตอบ: เราเป็นโรงงานและผู้ผลิตเสาอากาศ WiFi สำหรับหูฟังโดยตรง โดยไม่มีคนกลาง เรามีคุณสมบัติในการส่งออกเต็มรูปแบบและมีประสบการณ์มายาวนานในการจัดการคำสั่งซื้อทางการค้าทั่วโลก โดยจัดเตรียมเอกสารพิธีการศุลกากรและการรับรองที่ครบถ้วน
