เสาอากาศ FPC กับ PCB: ความแตกต่างที่สำคัญสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัด

การเลือกเสาอากาศสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดเกี่ยวข้องมากกว่าการค้นหาส่วนประกอบที่เหมาะกับพื้นที่ว่าง เสาอากาศต้องทำงานร่วมกับโครงร่าง PCB, กล่องหุ้ม, ความถี่ในการทำงาน และส่วนประกอบโดยรอบของอุปกรณ์

เสาอากาศ FPC และเสาอากาศ PCB เป็นสองตัวเลือกสำหรับการออกแบบไร้สายแบบฝัง ทั้งสองชนิดสามารถใช้ได้กับอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัด แต่จะแตกต่างกันในด้านการก่อสร้าง ข้อกำหนดในการติดตั้ง และความเหมาะสมกับกระบวนการผลิต

สำหรับวิศวกรที่พัฒนาอุปกรณ์ IoT แท็บเล็ต อุปกรณ์อิเล็กทรอนิกส์ที่สวมใส่ได้ และเทอร์มินัลไร้สาย การทำความเข้าใจความแตกต่างเหล่านี้ตั้งแต่เนิ่นๆ สามารถช่วยหลีกเลี่ยงการเปลี่ยนแปลงการออกแบบที่ไม่จำเป็นระหว่างการสร้างต้นแบบได้

เสาอากาศ FPC คืออะไร?

เสาอากาศ FPC ใช้รูปแบบที่เป็นสื่อกระแสไฟฟ้าบนพื้นผิววงจรพิมพ์ที่มีความยืดหยุ่น โครงสร้างที่บางช่วยให้สามารถติดตั้งในพื้นที่แคบที่เหมาะสมหรือตามพื้นผิวโค้งภายในตู้อิเล็กทรอนิกส์ได้

สิ่งนี้มีประโยชน์เมื่อ PCB หลักไม่มีพื้นที่ที่เหมาะสมสำหรับเสาอากาศเพียงพอ หรือเมื่อตัวเรือนอุปกรณ์ต้องการตำแหน่งการติดตั้งอื่น

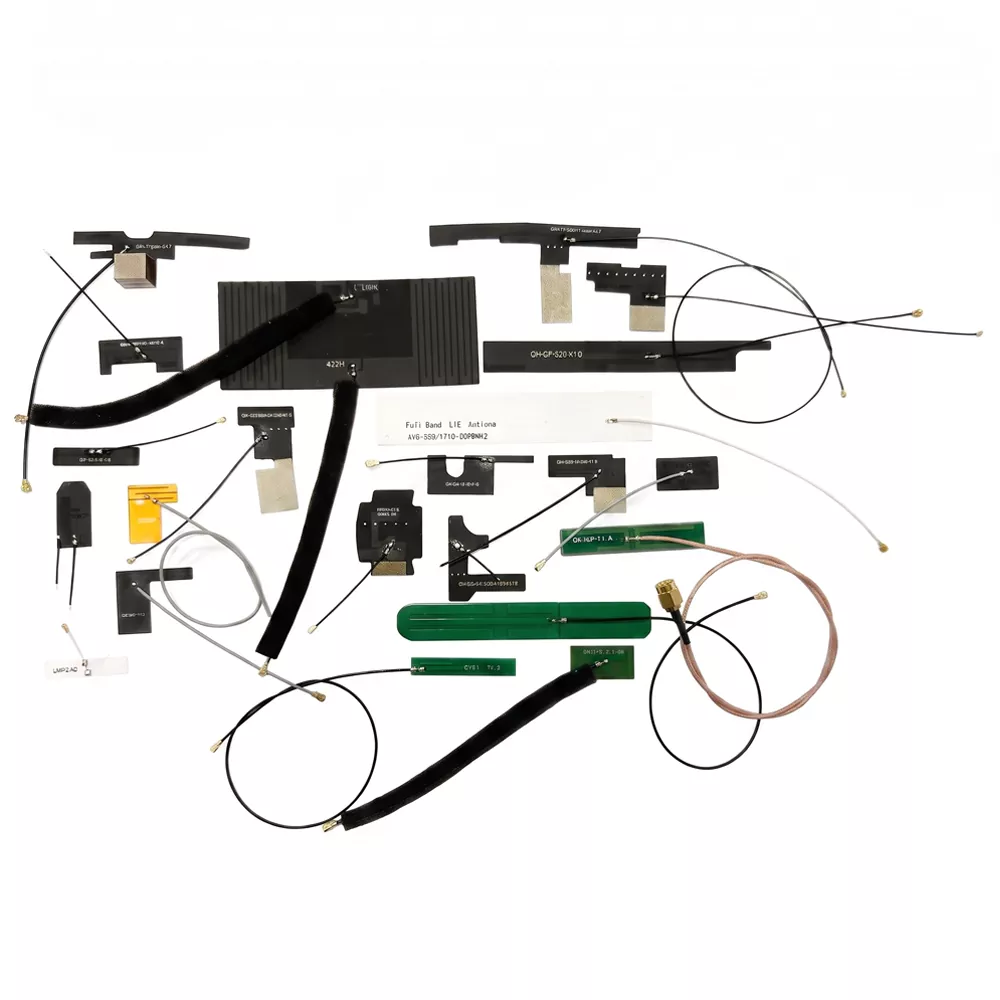

การใช้งานทั่วไป ได้แก่ อุปกรณ์อิเล็กทรอนิกส์ที่สวมใส่ได้ เทอร์มินัลมือถือ อุปกรณ์พกพา และอุปกรณ์ IoT ขนาดกะทัดรัด ที่ช่วงเสาอากาศ FPCจาก Qianmu ครอบคลุมโซลูชันเสาอากาศในตัวสำหรับการใช้งานไร้สายต่างๆ พร้อมข้อมูลจำเพาะที่เลือกตามความต้องการของอุปกรณ์

เมื่อประเมินเสาอากาศ FPC วิศวกรควรตรวจสอบขนาด ความถี่ในการใช้งาน ตัวเลือกสายเคเบิลและตัวเชื่อมต่อ วิธีการติดตั้ง และระยะห่างจากส่วนประกอบโลหะในบริเวณใกล้เคียง

เสาอากาศ PCB คืออะไร?

เสาอากาศ PCB เกิดขึ้นจากรูปแบบสื่อกระแสไฟฟ้าบนแผงวงจรพิมพ์ อาจรวมเข้ากับ PCB หลักหรือวางบนบอร์ดเฉพาะ ทั้งนี้ขึ้นอยู่กับการออกแบบ

วิธีการนี้สามารถลดความจำเป็นในการใช้ส่วนประกอบเสาอากาศแยกต่างหากได้ เมื่อแผงวงจรมีพื้นที่เพียงพอสำหรับองค์ประกอบการแผ่รังสีและระยะห่างที่จำเป็น มักพิจารณาสำหรับโมดูลไร้สาย ตัวควบคุม IoT อุปกรณ์สมาร์ทโฮม และผลิตภัณฑ์อื่นๆ ที่มีเค้าโครงบอร์ดค่อนข้างเสถียร

อย่างไรก็ตาม เสาอากาศ PCB ไม่ใช่ตัวเลือกที่มีต้นทุนต่ำกว่าหรือมีประสิทธิภาพดีกว่าโดยอัตโนมัติ ผลลัพธ์ขึ้นอยู่กับรูปทรงของเสาอากาศ ระนาบกราวด์ วัสดุของบอร์ด ส่วนประกอบใกล้เคียง และโครงสร้างปิดสุดท้าย

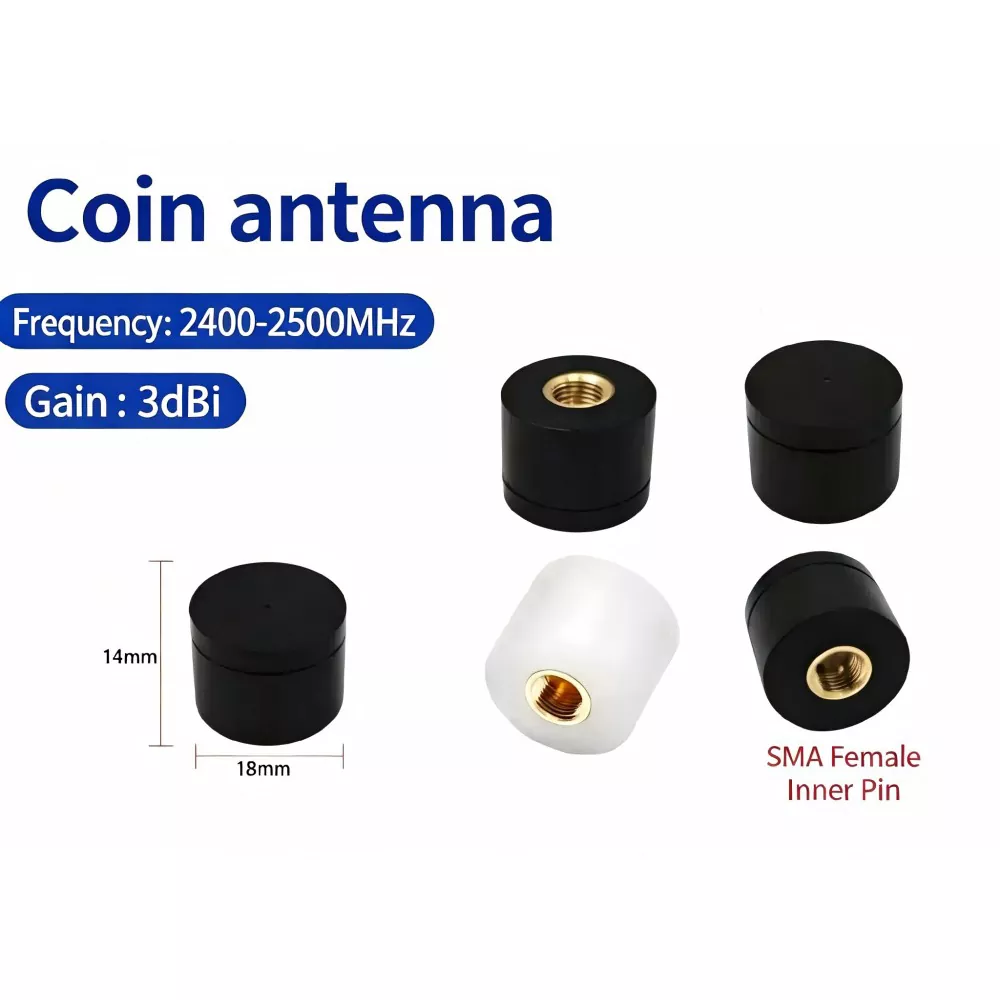

เฉียนมู่โซลูชั่นเสาอากาศในตัวรวมถึงวิธีการแบบรวม FPC และ PCB สำหรับโครงสร้างอุปกรณ์ที่แตกต่างกัน

เสาอากาศ FPC กับเสาอากาศ PCB: ความแตกต่างที่สำคัญ

ความแตกต่างในทางปฏิบัติคือเสาอากาศแต่ละอันจะพอดีกับผลิตภัณฑ์อย่างไร เสาอากาศ FPC ให้อิสระในการวางตำแหน่งมากขึ้น ในขณะที่เสาอากาศ PCB ช่วยลดความยุ่งยากในการรวมเข้าด้วยกันเมื่อแผงวงจรได้รับการออกแบบโดยรอบ

ทั้งสองประเภทรับประกันประสิทธิภาพไร้สายที่ดีขึ้นโดยไม่ต้องทดสอบกับอุปกรณ์ที่ต้องการ

1. พื้นที่ติดตั้งและการออกแบบเครื่องกล

พื้นที่ว่างมักเป็นปัจจัยแรกในการประเมิน

อาจวางเสาอากาศ FPC ไว้ตามผนังตู้หรือภายในพื้นที่ภายในแคบ โดยต้องคำนึงถึงขีดจำกัดการโค้งงอของเสาอากาศ เงื่อนไขการติดตั้ง และข้อกำหนดทางไฟฟ้า สิ่งนี้มีประโยชน์ในอุปกรณ์ที่แบตเตอรี่ จอแสดงผล และเมนบอร์ดใช้พื้นที่ส่วนใหญ่ที่มีอยู่

เสาอากาศ PCB ต้องการพื้นที่ที่เหมาะสมบนแผงวงจร โครงร่างต้องคำนึงถึงองค์ประกอบที่แผ่รังสี ระนาบกราวด์ และระยะห่างจากส่วนประกอบอื่นๆ

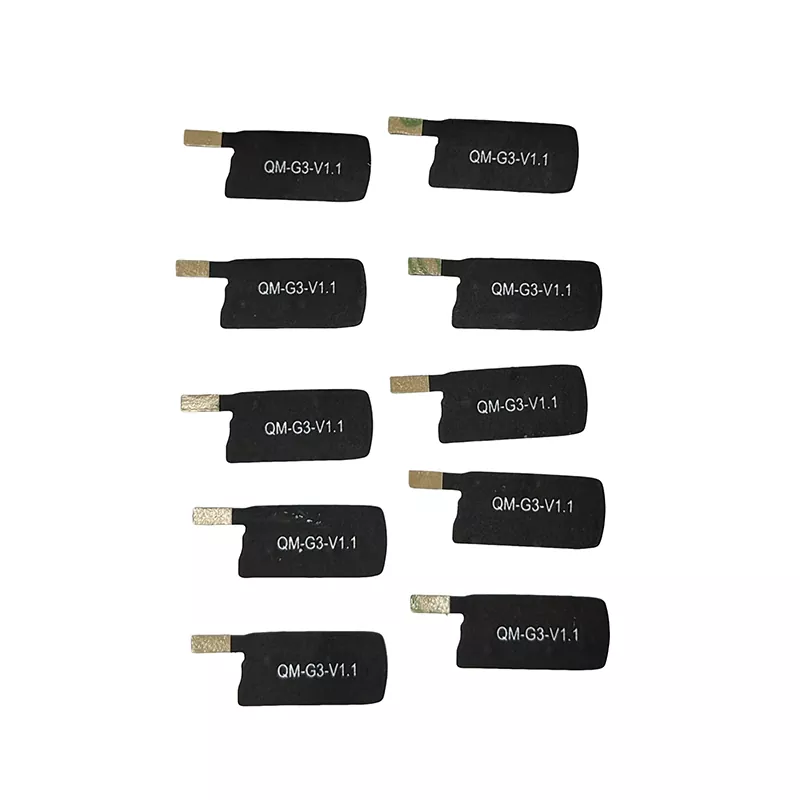

ตัวอย่างเช่น แท็บเล็ตที่มีการจัดวางภายในที่แน่นหนาอาจได้ประโยชน์จากการประเมินเสาอากาศแบบยืดหยุ่นที่สามารถวางตำแหน่งให้ห่างจากพื้นที่ที่มีผู้คนหนาแน่น เฉียนมู่เสาอากาศแท็บเล็ต FPC บางเฉียบเป็นผลิตภัณฑ์ที่เกี่ยวข้องในการทบทวนเมื่อประเมินการบูรณาการประเภทนี้

ตัวเลือกสุดท้ายควรขึ้นอยู่กับการออกแบบทางกลที่สมบูรณ์มากกว่าขนาดของเสาอากาศเพียงอย่างเดียว

2. ประสิทธิภาพ RF และความเสถียรของสัญญาณ

เสาอากาศแบบยืดหยุ่นไม่ได้ให้การรับสัญญาณที่แรงขึ้นโดยอัตโนมัติ และเสาอากาศที่รวมอยู่ใน PCB ก็ไม่จำเป็นต้องมีเสถียรภาพมากกว่าเสมอไป

ประสิทธิภาพขึ้นอยู่กับความถี่ในการทำงาน รูปทรงของเสาอากาศ การจับคู่อิมพีแดนซ์ การอ้างอิงกราวด์ วัสดุของกรอบหุ้ม และส่วนประกอบโดยรอบ แบตเตอรี่ ขายึดโลหะ จอแสดงผล และสายเคเบิล ล้วนส่งผลต่อเสาอากาศที่ติดตั้ง

ก่อนที่จะเลือกเสาอากาศ วิศวกรควรยืนยันพารามิเตอร์ต่อไปนี้:

• ความถี่ในการทำงานและแบนด์วิธที่ต้องการ

• ความต้านทานและ VSWR

• รูปแบบเกนและรังสี

• ระนาบกราวด์และระยะห่างเสาอากาศ

• ข้อกำหนดของตัวเชื่อมต่อและสายเคเบิลฟีด

• ประสิทธิภาพในตู้สำเร็จรูป

สำหรับอุปกรณ์ไร้สายขนาดกะทัดรัด การทดสอบเสาอากาศในตำแหน่งการติดตั้งจริงถือเป็นสิ่งสำคัญอย่างยิ่ง ผลลัพธ์ที่ได้รับจากเสาอากาศแบบสแตนด์อโลนอาจไม่แสดงถึงประสิทธิภาพหลังจากประกอบเสาอากาศเข้ากับผลิตภัณฑ์ขั้นสุดท้ายแล้ว

3. ต้นทุนการผลิตและการประกอบ

ต้นทุนทั้งหมดขึ้นอยู่กับการออกแบบอุปกรณ์ที่สมบูรณ์ ไม่ใช่แค่ราคาเสาอากาศเท่านั้น

เสาอากาศ PCB อาจลดส่วนประกอบที่แยกจากกันและขั้นตอนการประกอบเมื่อพอดีกับโครงร่างบอร์ดที่มีอยู่ อย่างไรก็ตาม หากการออกแบบจำเป็นต้องเปลี่ยนแปลงขนาด PCB เส้นทาง หรือการวางส่วนประกอบ การเปลี่ยนแปลงเหล่านั้นอาจเพิ่มงานการพัฒนาได้

เสาอากาศ FPC เป็นส่วนประกอบแยกต่างหาก และอาจต้องใช้วัสดุยึดเพิ่มเติม สายเคเบิล หรือขั้วต่อ อย่างไรก็ตาม อาจใช้งานได้จริงมากกว่าเมื่อหลีกเลี่ยงการออกแบบ PCB หรือกล่องหุ้มใหม่ที่สำคัญ

สำหรับโครงการ OEM ให้เปรียบเทียบต้นทุนต่อไปนี้:

• การผลิตเสาอากาศ

• การปรับเปลี่ยน PCB และกล่องหุ้ม

• สายเคเบิล ขั้วต่อ และวัสดุติดตั้ง

• การประกอบและการตรวจสอบ

• การทดสอบต้นแบบและการปรับ RF

• ปริมาณการผลิตและความต้องการที่คาดหวัง

การขอใบเสนอราคาตามข้อกำหนดทางเทคนิคเดียวกันจะให้การเปรียบเทียบที่มีประโยชน์มากกว่าการตัดสินเทคโนโลยีทั้งสองด้วยราคาส่วนประกอบพื้นฐาน

4. เสาอากาศใดที่เหมาะกับการใช้งานของคุณ?

การออกแบบที่เหมาะสมขึ้นอยู่กับโครงสร้างทางกายภาพของอุปกรณ์และข้อกำหนดระบบไร้สาย

อุปกรณ์สวมใส่และพกพา:เสาอากาศ FPC อาจคุ้มค่าที่จะประเมินเมื่อโครงโค้งหรือเค้าโครงภายในเหลือพื้นที่จำกัดสำหรับโครงสร้างเสาอากาศที่แข็งแรง

ผลิตภัณฑ์บ้านอัจฉริยะและ IoT:ทั้งสองตัวเลือกสามารถเหมาะสมได้ การตัดสินใจขึ้นอยู่กับมาตรฐานไร้สาย โครงร่างบอร์ด กล่องหุ้ม และกระบวนการประกอบ

อุปกรณ์ไร้สายอุตสาหกรรม:เสาอากาศ PCB สามารถทำงานได้ดีเมื่อเค้าโครงบอร์ดได้รับการแก้ไขและมีระยะห่างเพียงพอ เสาอากาศ FPC อาจมีประโยชน์เมื่อมีการจำกัดพื้นที่ในการติดตั้ง

เทอร์มินัลแท็บเล็ตและมือถือ:เสาอากาศแบบยืดหยุ่นสามารถให้ทางเลือกในการวางตำแหน่งเพิ่มเติม โดยเฉพาะอย่างยิ่งเมื่อโครงสร้างภายในมีความหนาแน่นสูง ตัวเลือกสุดท้ายยังคงต้องมีการตรวจสอบความถูกต้องของ RF

เฉียนมู่กลุ่มผลิตภัณฑ์รวมถึงประเภทเสาอากาศภายในและภายนอกสำหรับการใช้งานไร้สายที่แตกต่างกัน การตรวจสอบโครงสร้างผลิตภัณฑ์ที่มีอยู่ควบคู่ไปกับแบบร่างของอุปกรณ์สามารถช่วยจำกัดตัวเลือกที่เหมาะสมให้แคบลงได้

5. ข้อมูลใดบ้างที่จำเป็นสำหรับเสาอากาศแบบกำหนดเอง?

ก่อนที่จะขอใบเสนอราคาหรือต้นแบบ ให้เตรียมรายละเอียดที่สำคัญของการใช้งานที่ต้องการ:

1. ย่านความถี่:ระบุความถี่ในการทำงานและมาตรฐานไร้สายที่จำเป็น

2. ขนาดที่มีจำหน่าย:ระบุขนาดเสาอากาศสูงสุดและพื้นที่การติดตั้งที่พร้อมใช้งาน

3. โครงสร้างอุปกรณ์:แบ่งปันแบบร่าง PCB ขนาดกรอบหุ้ม และตำแหน่งของส่วนประกอบโลหะหรือแบตเตอรี่ที่อยู่ใกล้เคียง

4. ข้อกำหนดด้านความถี่วิทยุ:ระบุความต้านทานเป้าหมาย แบนด์วิดท์ VSWR อัตราขยาย และเกณฑ์ประสิทธิภาพอื่นๆ ที่เกี่ยวข้อง

5. วิธีการเชื่อมต่อ:ยืนยันว่าการออกแบบจำเป็นต้องมีการเชื่อมต่อ PCB โดยตรง, สายโคแอกเชียล, ขั้วต่อ IPEX หรืออินเทอร์เฟซอื่น

6. ข้อกำหนดการทดสอบ:ระบุการวัด RF หรือการตรวจสอบความถูกต้องระดับผลิตภัณฑ์ที่จำเป็น

7. แผนการผลิต:ระบุปริมาณต้นแบบ ปริมาณการสั่งซื้อที่คาดหวัง และกำหนดการพัฒนา

รายละเอียดเหล่านี้ช่วยพิจารณาว่าเสาอากาศ FPC, เสาอากาศ PCB หรือโครงสร้างเสาอากาศภายในอื่น ๆ นั้นเหมาะสมกับโครงการหรือไม่

คำถามที่พบบ่อย

เสาอากาศ FPC ดีกว่าเสาอากาศ PCB หรือไม่

ไม่ใช่ในทุกแอปพลิเคชัน เสาอากาศ FPC ให้ความยืดหยุ่นมากขึ้นในการจัดวางทางกายภาพ ในขณะที่เสาอากาศ PCB สามารถทำให้การรวมง่ายขึ้นเมื่อโครงร่างบอร์ดมีพื้นที่เพียงพอ ตัวเลือกที่เหมาะสมขึ้นอยู่กับโครงสร้างอุปกรณ์และข้อกำหนด RF

เสาอากาศ FPC และ PCB สามารถรองรับ Wi-Fi และ Bluetooth ได้หรือไม่

ใช่. ทั้งสองสามารถออกแบบมาสำหรับแอปพลิเคชัน Wi-Fi และ Bluetooth รวมถึงผลิตภัณฑ์ 2.4 GHz ความเข้ากันได้ขึ้นอยู่กับการออกแบบเสาอากาศ แบนด์วิธ การจับคู่ และเงื่อนไขการติดตั้ง

เสาอากาศ PCB ราคาถูกกว่าเสมอหรือไม่?

ไม่ เสาอากาศ PCB อาจลดส่วนประกอบที่แยกจากกันและงานประกอบ แต่การออกแบบ PCB ใหม่สามารถเพิ่มต้นทุนการพัฒนาได้ เสาอากาศ FPC อาจประหยัดกว่าเมื่อหลีกเลี่ยงการเปลี่ยนแปลงที่สำคัญกับเมนบอร์ดหรือกล่องหุ้ม

อะไรส่งผลต่อประสิทธิภาพของเสาอากาศในตัว?

ความถี่ในการทำงาน รูปทรงของเสาอากาศ ระนาบกราวด์ การจับคู่อิมพีแดนซ์ วัสดุของกรอบหุ้ม และส่วนประกอบใกล้เคียง ล้วนส่งผลต่อประสิทธิภาพการทำงาน การทดสอบในอุปกรณ์ที่เสร็จสมบูรณ์ถือเป็นสิ่งสำคัญ

Qianmu สามารถจัดหาเสาอากาศ FPC ที่ปรับแต่งเองได้หรือไม่

หน้าเสาอากาศ FPC ของ Qianmu อธิบายตัวเลือกการปรับแต่งที่มีอยู่ รวมถึงขนาด ความถี่ ขั้วต่อ สายเคเบิล และวิธีการติดตั้ง ข้อมูลจำเพาะขั้นสุดท้ายควรได้รับการยืนยันโดยเทียบกับข้อกำหนด RF และกลไกของโครงการ

การเลือกระหว่างเสาอากาศ FPC และ PCB

การตัดสินใจระหว่างเสาอากาศ FPC และเสาอากาศ PCB ควรเริ่มต้นด้วยโครงร่างอุปกรณ์ ความถี่ในการทำงาน และประสิทธิภาพไร้สายที่ต้องการ จากนั้นจึงควรประเมินความยืดหยุ่นในการติดตั้ง ขั้นตอนการประกอบ และต้นทุนการพัฒนาทั้งหมดร่วมกัน

สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดกะทัดรัด การยืนยันตำแหน่งเสาอากาศตั้งแต่เนิ่นๆ และการทดสอบการออกแบบในกล่องหุ้มที่ต้องการสามารถลดการเปลี่ยนแปลงที่หลีกเลี่ยงได้ในการพัฒนาในภายหลัง

เพื่อประเมินตัวเลือกที่เหมาะสม ให้ตรวจสอบโซลูชันเสาอากาศ FPC ของ Qianmu และตัวเลือกเสาอากาศในตัวอื่นๆ ควบคู่ไปกับข้อกำหนดอุปกรณ์ของคุณ
