เสาอากาศข้อมูลแท็บเล็ต 4G

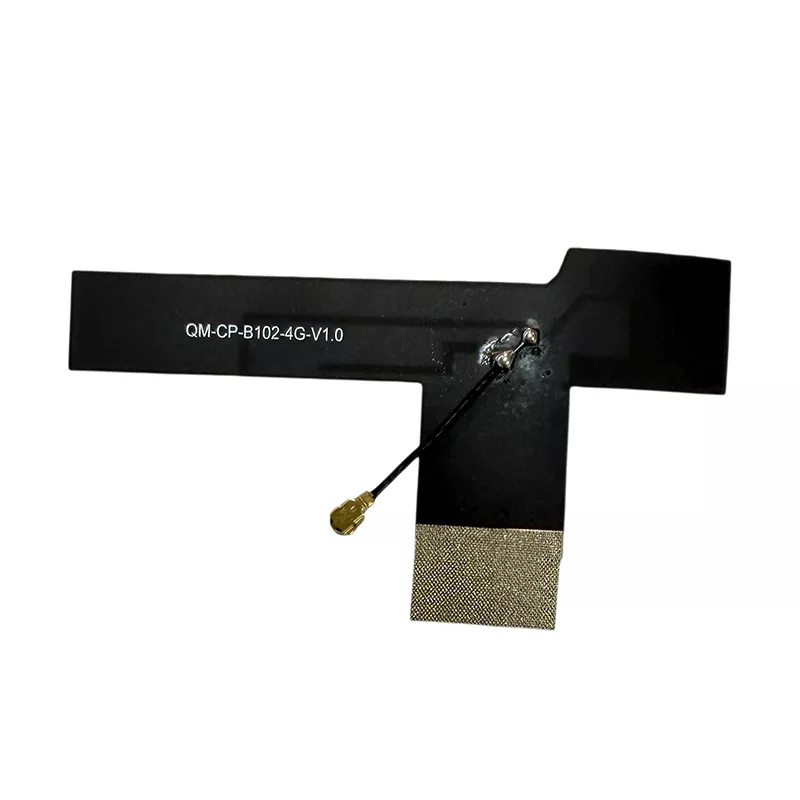

เสาอากาศข้อมูล 4G ของแท็บเล็ตเป็นส่วนประกอบการรับและส่งสัญญาณไร้สายในตัวที่ออกแบบมาโดยเฉพาะสำหรับอุปกรณ์แท็บเล็ต เสาอากาศ 4G LTE สำหรับแท็บเล็ตนี้มีโครงสร้างน้ำหนักเบาและยืดหยุ่นซึ่งปรับให้เหมาะสมสำหรับพื้นที่ภายในที่จำกัดของแท็บเล็ต โดยจะจัดการการรับส่งข้อมูลและการรับสัญญาณผ่านเครือข่าย 4G LTE รองรับการเชื่อมต่อเซลลูลาร์ การอัพโหลดและดาวน์โหลดข้อมูล และการสื่อสารเครือข่ายที่เสถียร เนื่องจากเป็นเสาอากาศ 4G LTE ในตัว จึงได้รับการออกแบบมาเพื่อการติดตั้งภายในแทนที่จะใช้เป็นเสาอากาศสากลภายนอก

เมื่อเปรียบเทียบกับการกำหนดค่าเสาอากาศภายในแบบทั่วไป โซลูชันนี้จะรวมซับสเตรต FPC ที่ยืดหยุ่นเข้ากับโปรไฟล์ขนาดกะทัดรัดเพื่อรองรับโครงสร้างแท็บเล็ตที่แตกต่างกัน การออกแบบสามารถประเมินได้สำหรับการใช้งานแท็บเล็ตสำหรับผู้บริโภค การศึกษา อุตสาหกรรม และเฉพาะทาง ตามย่านความถี่และเงื่อนไขการติดตั้งที่ต้องการ

ช่วงอุปกรณ์ที่รองรับ

เนื่องจากเป็นเสาอากาศ 4G LTE อเนกประสงค์และปรับแต่งได้สำหรับแอปพลิเคชันแท็บเล็ต ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับอุปกรณ์แท็บเล็ตที่รองรับการเชื่อมต่อเครือข่าย 4G ความเข้ากันได้ขึ้นอยู่กับคลื่นความถี่ที่รองรับของอุปกรณ์ พื้นที่เสาอากาศภายใน และอินเทอร์เฟซ RF

• แท็บเล็ตพลเรือนระดับผู้บริโภค: แท็บเล็ตความบันเทิงภายในบ้าน แท็บเล็ตการสื่อสารผ่านเครือข่ายเต็มรูปแบบ และอุปกรณ์แท็บเล็ตส่วนบุคคลแบบพกพา

• แท็บเล็ตเชิงพาณิชย์เพื่อการศึกษา: แท็บเล็ตการเรียนรู้ของนักเรียน, แท็บเล็ตเฉพาะด้านการศึกษาในวิทยาเขต, แท็บเล็ตเชิงพาณิชย์ของสถาบันฝึกอบรม

• แท็บเล็ตที่ทนทานทางอุตสาหกรรม: แท็บเล็ตอุตสาหกรรมแบบมือถือ, แท็บเล็ตอุตสาหกรรมที่กันฝุ่น, กันน้ำและป้องกันการระเบิด, แท็บเล็ตอัจฉริยะกลางแจ้ง

• แท็บเล็ตพิเศษในรถยนต์: แท็บเล็ตอินโฟเทนเมนต์ในรถยนต์ สถานีขนส่งและโลจิสติกส์ แท็บเล็ตควบคุมเครื่องจักรก่อสร้าง

• แท็บเล็ตเฉพาะอุตสาหกรรม: แท็บเล็ตทางการแพทย์ แท็บเล็ตเฝ้าระวังความปลอดภัย แท็บเล็ตเทอร์มินัลอัจฉริยะในคลังสินค้า อุปกรณ์สมาร์ทแท็บเล็ต IoT

ข้อมูลจำเพาะทางเทคนิคโดยละเอียด

คู่มือการติดตั้งและการใช้งาน

เสาอากาศข้อมูล 4G ของแท็บเล็ตนี้ได้รับการออกแบบสำหรับการติดตั้งภายในในอุปกรณ์แท็บเล็ตที่รองรับ สามารถใช้ในการผลิตอุปกรณ์ การบำรุงรักษา และโครงการเปลี่ยนเสาอากาศ การติดตั้งควรดำเนินการโดยบุคลากรที่คุ้นเคยกับการถอดแท็บเล็ตและการจัดการขั้วต่อ RF ขั้นตอนการติดตั้งเฉพาะมีดังนี้:

1. การแยกชิ้นส่วนและการทำความสะอาด: ปิดอุปกรณ์แท็บเล็ต ถอดฝาครอบด้านหลังออก และทำความสะอาดฝุ่นและเศษซากออกจากบริเวณการติดตั้งภายใน ตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งเรียบ สะอาด และไม่มีส่วนที่ยื่นออกมาหรือสิ่งกีดขวาง

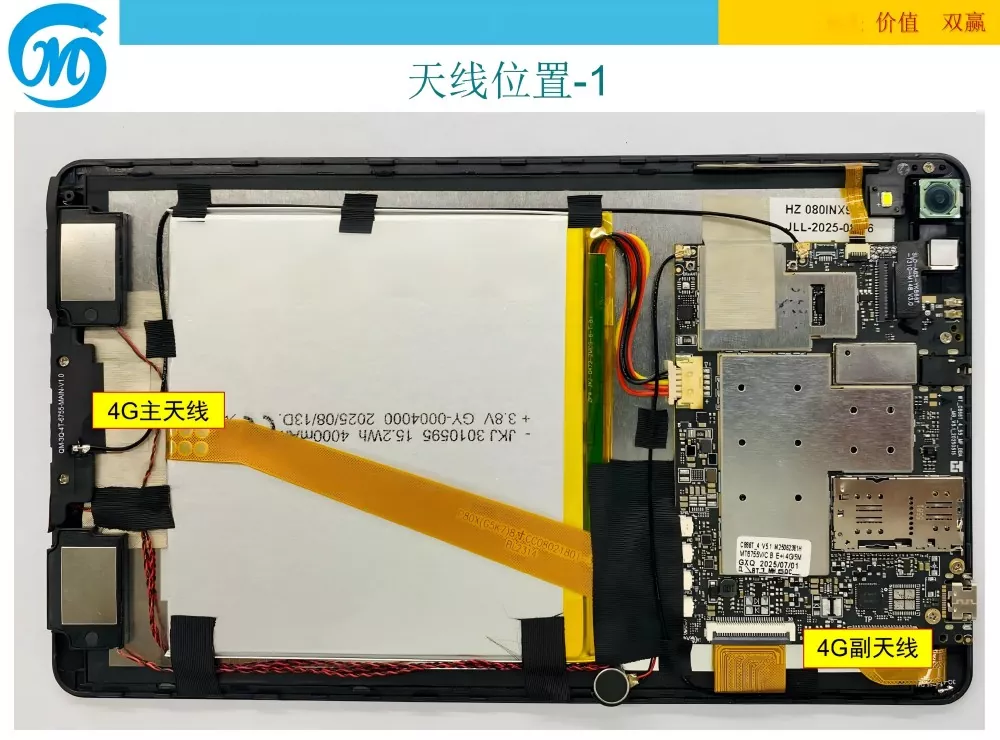

2. การวางตำแหน่งและการแนบ: ถอดฟิล์มป้องกันกาวที่ทนต่ออุณหภูมิสูงออกจากด้านหลังของเสาอากาศ จัดวางให้ตรงกับตำแหน่งเสาอากาศที่จองไว้ภายในแท็บเล็ต โดยวางไว้บนพื้นที่ใสของตัวเครื่องซึ่งไม่มีโลหะกีดขวาง กดเบาๆ เป็นเวลา 3 ถึง 5 วินาทีเพื่อให้แน่ใจว่าเสาอากาศยึดติดอย่างแน่นหนา โดยไม่หลวมหรือยกขอบ

3. การเชื่อมต่ออินเทอร์เฟซ: จัดตำแหน่งขั้วต่อ IPEX ที่ปลายเสาอากาศให้ตรงกับช่องเสียบ RF บนเมนบอร์ดของแท็บเล็ต จากนั้นกดลงในแนวตั้งจนกระทั่งเชื่อมต่ออย่างแน่นหนา ตรวจสอบให้แน่ใจว่ามีการสัมผัสที่ดีโดยไม่มีการเชื่อมต่อที่หลวมหรือการสัมผัสที่ไม่ดี การจัดการเชื่อมต่อนี้มีความเกี่ยวข้องเมื่อเลือกเสาอากาศ IPEX 4G LTE สำหรับอินเทอร์เฟซ RF ของแท็บเล็ตที่เข้ากันได้

4. จัดระเบียบเส้นทางสายเคเบิล: จัดเรียงสายเสาอากาศให้เรียบร้อยเพื่อหลีกเลี่ยงการดึง งอ หรือบีบอัดมากเกินไป และเก็บให้ห่างจากบริเวณที่สร้างความร้อน เช่น แบตเตอรี่และมาเธอร์บอร์ด เพื่อป้องกันอายุการใช้งานและความเสียหายในระยะยาว

5. การทดสอบการติดตั้ง: ใส่ฝาครอบด้านหลังแท็บเล็ตกลับเข้าไปใหม่ ขันสกรูยึดให้แน่น เปิดอุปกรณ์ เปิดใช้งานเครือข่าย 4G ทดสอบความเร็วอินเทอร์เน็ตและความแรงของสัญญาณ และยืนยันว่าไม่มีสัญญาณผิดปกติหรือปัญหาการขาดการเชื่อมต่อก่อนการใช้งานปกติ

ประวัติความเป็นมาของบริษัท

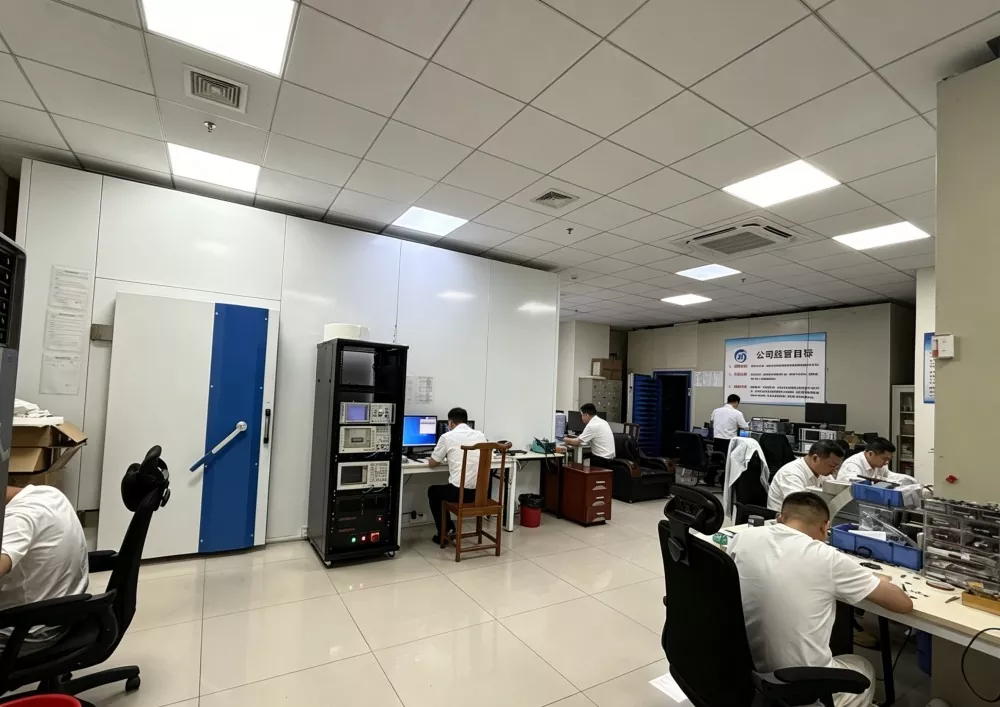

เซินเจิ้น Qianmu Communication Technology Co., Ltd. ดำเนินธุรกิจในอุตสาหกรรมเสาอากาศสื่อสารมานานกว่าทศวรรษ โดยทำหน้าที่เป็นผู้ผลิตและซัพพลายเออร์ของจีนที่บูรณาการการวิจัยและพัฒนาเสาอากาศ การพัฒนาแม่พิมพ์ การผลิตขนาดใหญ่ การทดสอบการควบคุมคุณภาพ และการสนับสนุนหลังการขาย บริษัทมีความเชี่ยวชาญในโซลูชันเสาอากาศการสื่อสารไร้สาย รวมถึงผลิตภัณฑ์เสาอากาศข้อมูลแท็บเล็ต 4G เสาอากาศ IoT และเสาอากาศเทอร์มินัลในตัว สิ่งอำนวยความสะดวกของบริษัท ได้แก่ การดำเนินการผลิต สายการผลิต ห้องปฏิบัติการ R&D และอุปกรณ์ทดสอบเพื่อสนับสนุนการพัฒนาผลิตภัณฑ์และการควบคุมคุณภาพ สามารถจัดให้มีการเยี่ยมชมโรงงานได้ และกระบวนการผลิตและการตรวจสอบจะขึ้นอยู่กับขั้นตอนการจัดการคุณภาพของบริษัท

สมาชิกในทีมหลักแต่ละคนมีประสบการณ์มากกว่า 10 ปีในด้านการวิจัยและพัฒนาเสาอากาศสื่อสาร โดยมีความเชี่ยวชาญในการปรับสัญญาณ การจับคู่อิมพีแดนซ์ และข้อกำหนดการติดตั้งภายในสำหรับอุปกรณ์แท็บเล็ตต่างๆ ทีมงานได้จัดหาโซลูชันเสาอากาศให้กับผู้ผลิตเทอร์มินัลดิจิทัลและอุปกรณ์อุตสาหกรรมมากกว่า 300 รายทั่วโลก โซลูชันที่ปรับแต่งตามความต้องการของผลิตภัณฑ์และเงื่อนไขการรวมอุปกรณ์

คู่มือการเลือกผลิตภัณฑ์

เมื่อเลือกเสาอากาศ 4G LTE สำหรับแท็บเล็ต ข้อควรพิจารณาทั่วไป ได้แก่ ความเข้ากันได้ของความถี่ พื้นที่ติดตั้ง ประเภทตัวเชื่อมต่อ และประสิทธิภาพ RF ประเด็นต่อไปนี้สามารถช่วยพิจารณาว่าเสาอากาศที่นำเสนอนั้นเหมาะสมกับโครงการแท็บเล็ตเฉพาะหรือไม่

• ตรวจสอบความเข้ากันได้ของคลื่นความถี่: จัดลำดับความสำคัญของเสาอากาศที่ครอบคลุมคลื่นความถี่ที่ต้องการ สำหรับอุปกรณ์ในประเทศ ให้ตรวจสอบความเข้ากันได้กับย่านความถี่ของผู้ให้บริการที่ต้องการ สำหรับอุปกรณ์ส่งออก ให้ยืนยันการรองรับคลื่นความถี่ที่ใช้ในตลาดเป้าหมาย แถบที่หายไปอาจส่งผลต่อการรับสัญญาณและประสิทธิภาพของข้อมูล

• ตรวจสอบวัสดุและงานฝีมือ: เสาอากาศ FPC 4G ที่ยืดหยุ่นสามารถรองรับข้อกำหนดการติดตั้งภายในที่ต้องใช้วัสดุพิมพ์ที่บางและยืดหยุ่นได้ ตรวจสอบพื้นผิว องค์ประกอบที่เป็นสื่อกระแสไฟฟ้า และการเคลือบฉนวนเพื่อพิจารณาว่าการออกแบบนั้นเหมาะสมกับสภาพแวดล้อมการติดตั้งที่ต้องการหรือไม่

• ตรวจสอบพารามิเตอร์การทดสอบจริง: ตรวจสอบรายงานการทดสอบและข้อมูลการวัดที่มีอยู่ พารามิเตอร์หลักได้แก่ อัตราขยาย, SWR และความต้านทาน ยืนยันว่าประสิทธิภาพที่วัดได้นั้นตรงตามข้อกำหนดของอุปกรณ์เป้าหมายและย่านความถี่การทำงาน

• ตรวจสอบขนาดความเข้ากันได้: เลือกขนาดเสาอากาศที่เหมาะสมตามพื้นที่ภายในของแท็บเล็ต สำหรับอุปกรณ์บางเฉียบ ให้พิจารณาการออกแบบที่มีความหนา 0.15 มม. และตรวจสอบพื้นที่ติดตั้ง เส้นทางสายเคเบิล และระยะห่างที่มีอยู่ ขนาดที่ไม่ได้มาตรฐานแบบกำหนดเองอาจถูกกล่าวถึงเพื่อแก้ไขข้อจำกัดในการติดตั้ง

• ตรวจสอบขั้วต่อ RF: ขั้วต่อ IPEX/U.FL ควรตรงกับช่องเสียบ RF บนเมนบอร์ดของแท็บเล็ต ยืนยันการสร้างคอนเนคเตอร์ ความยาวสายเคเบิล และการจัดการเชื่อมต่อก่อนสั่งซื้อ โครงการเสาอากาศ LTE ภายในสำหรับแท็บเล็ตอาจต้องใช้ตัวเชื่อมต่อหรือการกำหนดค่าสายเคเบิลที่แตกต่างกัน ขึ้นอยู่กับการออกแบบของอุปกรณ์

• ตรวจสอบความสามารถในการปรับแต่งและการจัดหา: สำหรับโครงการที่มีขนาดพิเศษ ความยาวสายเคเบิล ข้อกำหนดของตัวเชื่อมต่อ หรือการกำหนดค่าความถี่ เสาอากาศแท็บเล็ตแบบกำหนดเองสามารถประเมินได้ตามข้อกำหนดจำเพาะของอุปกรณ์ ยืนยันตัวอย่าง ข้อกำหนดในการทดสอบ ปริมาณการผลิต และเวลารอคอยสินค้าก่อนการผลิตเป็นจำนวนมาก

• ตรวจสอบความสามารถของผู้ผลิต: พิจารณาประสบการณ์ของผู้ผลิต การทดสอบผลิตภัณฑ์ การควบคุมคุณภาพ ตัวเลือกการปรับแต่ง และการสนับสนุนหลังการขาย เมื่อเลือกซัพพลายเออร์เสาอากาศระยะยาว

คำถามที่พบบ่อย

คำถามที่ 1: เสาอากาศข้อมูล 4G ของแท็บเล็ตนี้รองรับเครือข่าย 4G ในต่างประเทศหรือไม่

ตอบ: เสาอากาศรองรับคลื่นความถี่ที่ระบุไว้ในข้อกำหนดทางเทคนิค สำหรับอุปกรณ์ส่งออก ให้เปรียบเทียบแบนด์เหล่านี้กับแบนด์ LTE ที่ใช้ในประเทศเป้าหมายและข้อกำหนดของโมเด็มของแท็บเล็ต อาจมีการอภิปรายการกำหนดค่าความถี่เพิ่มเติมหากข้อกำหนดมาตรฐานไม่ครอบคลุมแถบความถี่ที่ต้องการ

คำถามที่ 2: เสาอากาศสามารถปรับแต่งตามขนาด ประเภทตัวเชื่อมต่อ และความยาวสายเคเบิลได้หรือไม่

ก. ใช่. ตัวเลือกการปรับแต่งอาจรวมถึงขนาดเสาอากาศ ความยาวสายเคเบิล ประเภทตัวเชื่อมต่อ และการกำหนดค่าความถี่ตามโครงสร้างภายในของอุปกรณ์ สำหรับโครงการเสาอากาศแท็บเล็ตแบบกำหนดเอง ให้จัดเตรียมพื้นที่การติดตั้งที่พร้อมใช้งาน แบนด์ LTE ที่จำเป็น รายละเอียดตัวเชื่อมต่อ RF และแอปพลิเคชันเป้าหมายเพื่อให้สามารถประเมินความเข้ากันได้

Q3: รับประกันสินค้านานแค่ไหน? ปัญหาด้านคุณภาพได้รับการจัดการอย่างไร?

ตอบ: สินค้ามีการรับประกัน 1 ปีและบริการบำรุงรักษาตลอดอายุการใช้งาน สำหรับปัญหาด้านคุณภาพที่ไม่ได้เกิดจากความเสียหายของมนุษย์ นโยบายการบริการที่ระบุไว้จะจัดให้มีการเปลี่ยนสินค้าหรือจัดส่งใหม่ฟรี พร้อมด้วยการสนับสนุนทางเทคนิคเพื่อแก้ไขปัญหาการใช้งาน ยืนยันข้อกำหนดที่ใช้บังคับเมื่อทำการสั่งซื้อ

คำถามที่ 4: การโค้งงอบ่อยครั้งจะสร้างความเสียหายให้กับเสาอากาศแบบยืดหยุ่นหรือไม่

ตอบ: ผลิตภัณฑ์ใช้วัสดุพิมพ์ FPC ที่ยืดหยุ่นซึ่งออกแบบมาสำหรับการติดตั้งภายใน หลีกเลี่ยงการพับแบบแหลมคม การโค้งงอมากเกินไปซ้ำๆ หรือการกดทับชิ้นส่วนแผ่รังสีและสายป้อน การติดตั้งควรเป็นไปตามข้อกำหนดทางกลของเสาอากาศเพื่อช่วยรักษาโครงสร้างและประสิทธิภาพ RF

Q5: ปริมาณการสั่งซื้อขั้นต่ำคือเท่าไร? สามารถจัดหาชุดผสมได้หรือไม่?

ตอบ: สินค้ามาตรฐานในสต็อกระบุว่าไม่มีปริมาณการสั่งซื้อขั้นต่ำ โดยรองรับการสั่งซื้อแบบผสมจำนวนน้อยและการซื้อเป็นครั้งคราว คำสั่งซื้อจำนวนมากอาจเข้าเกณฑ์การกำหนดราคาแบบลำดับชั้น ยืนยันสต็อกปัจจุบัน ข้อกำหนดในการปรับแต่ง และเวลารอคอยการผลิตก่อนสั่งซื้อ

Q6: เสาอากาศใช้ขั้วต่อแบบใด?

ตอบ: อินเทอร์เฟซมาตรฐานคือตัวเชื่อมต่อสากล IPEX/U.FL พร้อมตัวเลือกเทอร์มินัลที่ปรับแต่งได้ ควรตรวจสอบขั้วต่อกับช่องเสียบ RF ของเมนบอร์ดแท็บเล็ต สำหรับข้อกำหนดเสาอากาศ IPEX 4G LTE ให้ยืนยันการสร้างตัวเชื่อมต่อและความยาวสายเคเบิลก่อนการผลิต
