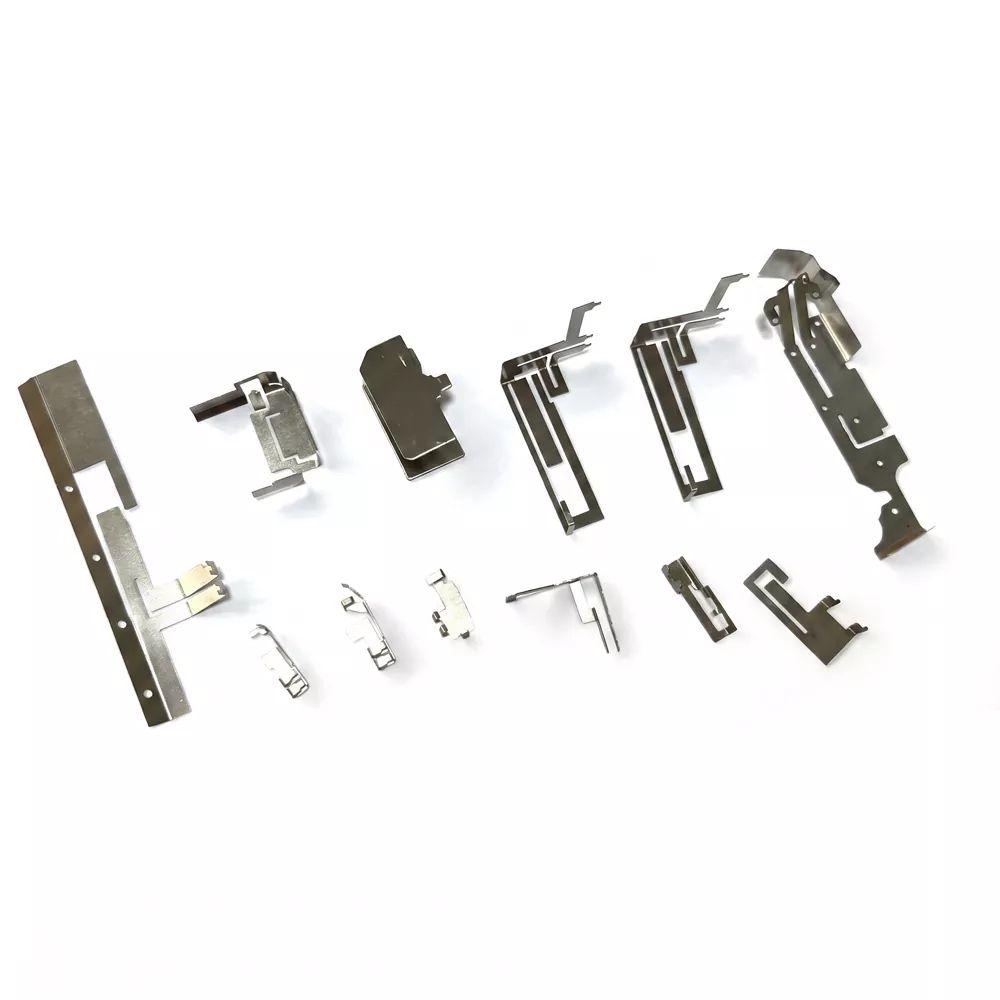

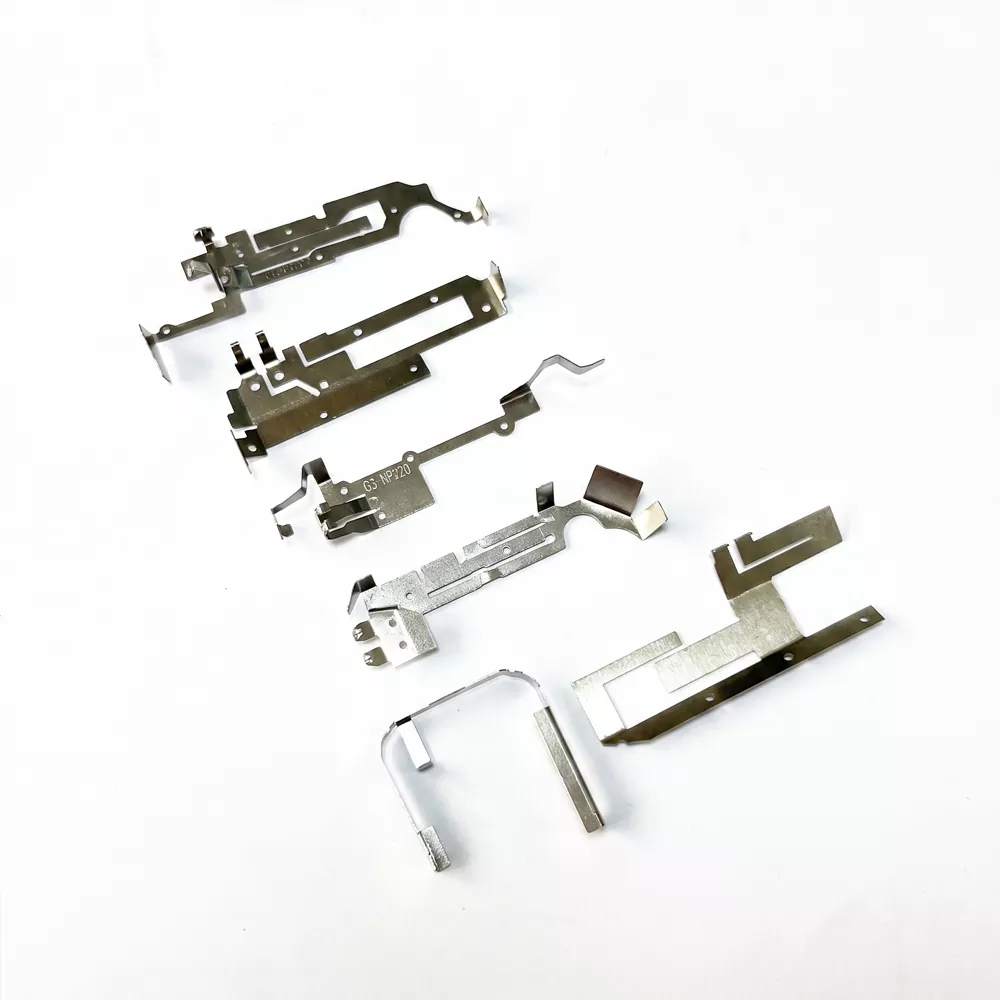

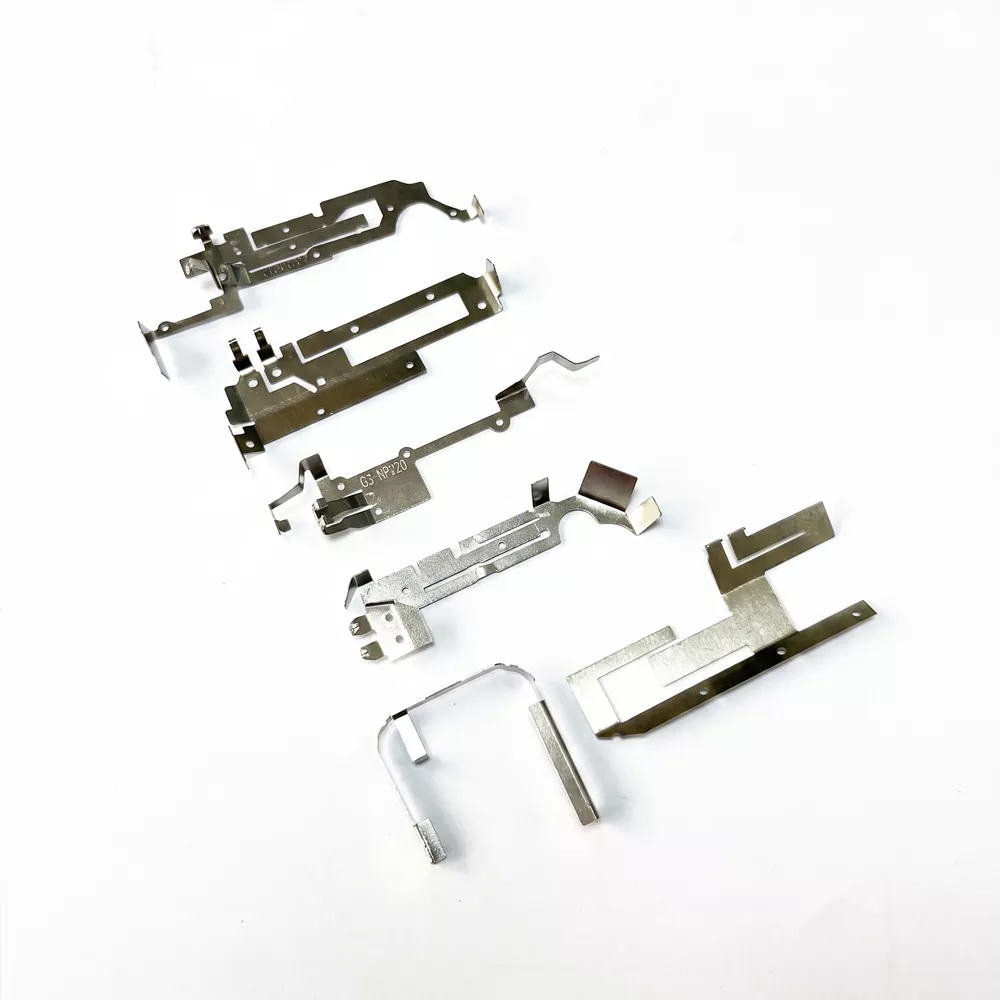

เสาอากาศประทับตราโลหะ

เสาอากาศประทับโลหะเป็นส่วนประกอบ RF ที่ผลิตจากสแตนเลสบางเฉียบ (เช่น SUS301 หรือ SUS304) หรือโลหะผสมทองแดงโดยใช้กระบวนการปั๊มที่มีความแม่นยำ โดยทั่วไปความหนาน้อยกว่า 1 มม. ได้รับการออกแบบมาเพื่อให้สอดคล้องกับพื้นผิวอุปกรณ์โค้งหรือไม่สม่ำเสมอ ทำให้เหมาะสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดกะทัดรัด

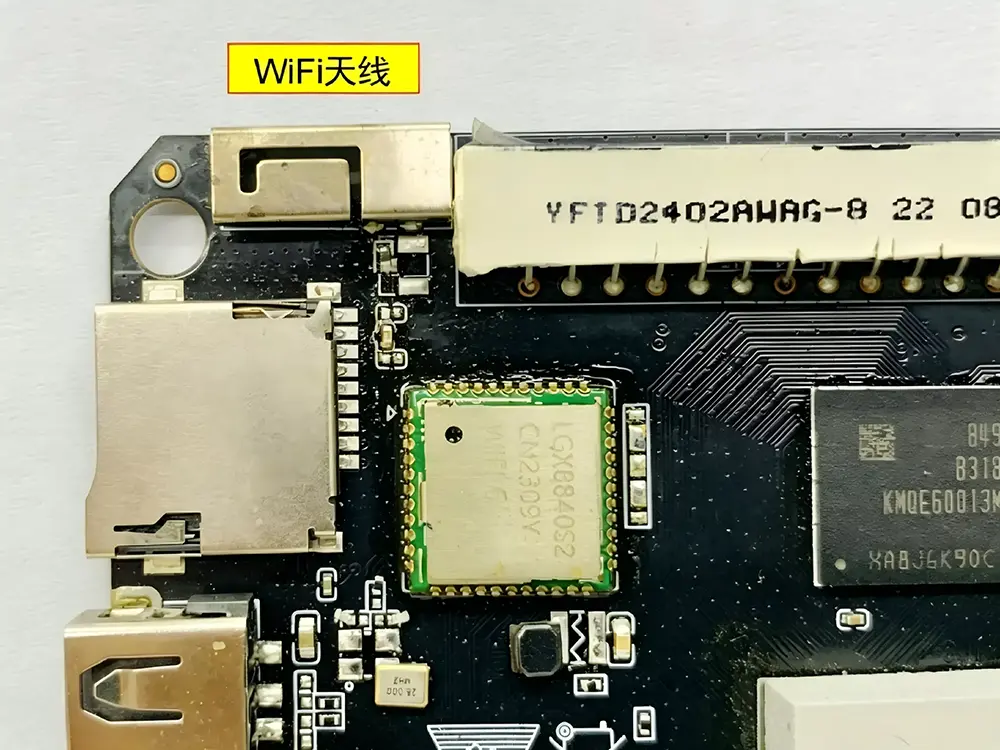

เสาอากาศนี้ทำงานผ่านการสะท้อนคลื่นแม่เหล็กไฟฟ้าที่สร้างขึ้นโดยรูปทรงโลหะที่ได้รับการออกแบบอย่างพิถีพิถัน ระหว่างการติดตั้ง จุดสัมผัสด้านล่างจะถูกกดลงบนขั้วต่อเสาอากาศ PCB ทำให้เกิดการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้โดยไม่ต้องบัดกรี โครงสร้างหน้าสัมผัสแบบสปริงช่วยให้มั่นใจในการส่งสัญญาณที่เสถียร ในขณะที่ดูดซับความเค้นเชิงกลผ่านการเสียรูปแบบยืดหยุ่น รองรับความทนทานในระยะยาวภายใต้สภาวะการประกอบซ้ำและการสั่นสะเทือน

ข้อมูลจำเพาะทางเทคนิคหลัก

เสาอากาศ Metal Stamp ได้รับการออกแบบสำหรับการใช้งาน RF ขนาดกะทัดรัดพร้อมความต้านทานที่ควบคุมได้และประสิทธิภาพการสัมผัสทางกลที่เสถียร

เงื่อนไขการทดสอบที่ได้มาตรฐาน

เพื่อให้มั่นใจในความสอดคล้องของข้อมูล พารามิเตอร์ RF และกลไกทั้งหมดจะถูกวัดภายใต้เงื่อนไขมาตรฐานต่อไปนี้:

การวัดความต้านทานและ VSWR

ทดสอบโดยใช้ Vector Network Analyzer (VNA) ที่ปรับเทียบแล้วพร้อมระบบอ้างอิง 50Ω

สภาพแวดล้อมประสิทธิภาพ RF

การวัดดำเนินการในพื้นที่ว่างหรือสภาพแวดล้อมกึ่งไร้คลื่นเสียงสะท้อนด้วยระนาบกราวด์อ้างอิงมาตรฐาน

การทดสอบการสัมผัสทางกล

เสาอากาศติดตั้งอยู่บนโครงร่างแผ่น PCB มาตรฐานที่มีความสูงหน้าสัมผัสที่กำหนดและแรงกดที่ควบคุมได้

เงื่อนไขการวัดความถี่

ความถี่กลางได้รับการประเมินหลังการติดตั้งในตู้อุปกรณ์ตัวแทนเพื่อพิจารณาผลกระทบจากการลดจูน

สภาวะการทดสอบอุณหภูมิ

การหมุนเวียนความร้อนดำเนินการตั้งแต่ -40°C ถึง +85° ภายใต้การตรวจสอบทางไฟฟ้าอย่างต่อเนื่อง

อุปกรณ์ที่ใช้งานได้และสถานการณ์การใช้งาน

จุดขายที่สำคัญ: เหตุใดจึงเลือกเสาอากาศสปริงแบบฮาร์ดแวร์

การออกแบบที่ประหยัดพื้นที่

โครงสร้างแบบต่ำสามารถปรับให้เข้ากับพื้นผิวโค้งหรือไม่สม่ำเสมอ ช่วยเพิ่มพื้นที่ภายในสำหรับแบตเตอรี่และส่วนประกอบอื่นๆ

การประกอบที่คุ้มค่า

การเชื่อมต่อแบบสวมอัดเข้ากับหน้าสัมผัส PCB ช่วยลดกระบวนการบัดกรี ช่วยลดเวลาในการประกอบและต้นทุนการผลิตในการผลิตจำนวนมาก

ความทนทานทางกล

โครงสร้างหน้าสัมผัสแบบยืดหยุ่นช่วยรักษาประสิทธิภาพทางไฟฟ้าให้คงที่ภายใต้การสั่นสะเทือน การกระแทก และความเครียดทางกลซ้ำๆ

การออกแบบตำแหน่งที่แม่นยำ

รูจัดตำแหน่งที่มีการประทับตรา (แบบกลมและแบบ slotted) ช่วยให้มั่นใจได้ถึงตำแหน่งที่แม่นยำระหว่างจุดป้อนเสาอากาศและ PCB ในระหว่างการประกอบอัตโนมัติ

คู่มือการติดตั้งและคำแนะนำทางวิศวกรรม

แนวทางการติดตั้งต่อไปนี้จัดทำโดย Shenzhen Qianmu Communication Technology Co., Ltd. เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดของเสาอากาศประทับโลหะในแอปพลิเคชันระดับระบบ

1. การออกแบบตำแหน่ง

ออกแบบรูจัดแนวอย่างน้อยสองรูบนโครงสร้างเสาอากาศ: รูกลมหนึ่งรูสำหรับการวางตำแหน่งหลัก และรูยาวหนึ่งรูสำหรับการจัดตำแหน่งรอง ระยะห่างควรเพียงพอเพื่อให้มั่นใจถึงเสถียรภาพทางกลระหว่างการประกอบ

2. ข้อกำหนดในการกวาดล้าง

รักษาองค์ประกอบที่แผ่รังสีให้ปราศจากส่วนประกอบที่เป็นโลหะและวัสดุนำไฟฟ้าที่อยู่รอบๆ ควรรักษาพื้นที่หลบภัยที่เหมาะสมเพื่อลดผลกระทบจากการปรับจูนที่เกิดจากสิ่งปลูกสร้างในบริเวณใกล้เคียง สามารถใช้การยึดด้วยกาวเพื่อการติดตั้งที่มั่นคง

3. การควบคุมแรงดันแบบสัมผัส

แรงสัมผัสระหว่างขั้วต่อสปริงและแผ่นป้อน PCB ควรได้รับการควบคุมภายในช่วงทางกลที่ระบุ แรงดันที่ไม่เพียงพออาจส่งผลต่อความเสถียรของหน้าสัมผัส RF ในขณะที่แรงดันที่มากเกินไปอาจทำให้โครงสร้างหน้าสัมผัสเสียรูปอย่างถาวร

4. การปรับระดับระบบ

หลังจากประกอบเข้ากับอุปกรณ์ขั้นสุดท้าย ประสิทธิภาพของเสาอากาศอาจเปลี่ยนไปเนื่องจากการเชื่อมต่อกับตัวเครื่องและส่วนประกอบโดยรอบ แนะนำให้ปรับแต่งขั้นสุดท้ายโดยใช้เครื่องวิเคราะห์เครือข่ายเวกเตอร์ (VNA) เพื่อให้มั่นใจถึงความแม่นยำของเรโซแนนซ์ที่ระดับระบบ

จะเลือกเสาอากาศสปริงฮาร์ดแวร์ที่เหมาะสมได้อย่างไร

เมื่อเลือกเสาอากาศประทับโลหะ การประเมินควรขึ้นอยู่กับปัจจัยการออกแบบที่สำคัญต่อไปนี้:

พื้นที่อุปกรณ์ที่มีอยู่

วัดพื้นที่ภายในของตู้และเลือกเสาอากาศที่มีความยาว ความกว้าง และความหนาที่เหมาะสมเพื่อให้แน่ใจว่ามีความพอดีทางกลไกที่เหมาะสม

ความถี่ในการทำงานและแบนด์วิธ

กำหนดแบนด์การสื่อสารเป้าหมาย (เช่น WiFi, Bluetooth หรือแบนด์ IoT ย่อย GHz) สำหรับการออกแบบย่านความถี่แคบ ประสิทธิภาพของเสาอากาศสามารถปรับได้อย่างละเอียดผ่านการปรับโครงสร้างระหว่างการพัฒนา

สภาพแวดล้อมการใช้งาน

สำหรับการใช้งานในยานยนต์ กลางแจ้ง หรือในอุตสาหกรรม แนะนำให้เลือกใช้วัสดุ เช่น SUS304 และการชุบพื้นผิว เพื่อปรับปรุงความต้านทานการกัดกร่อนและความเสถียรของอุณหภูมิ

การออกแบบ PCB และการประกอบ

ตรวจสอบให้แน่ใจว่าจุดป้อนบน PCB มีการจัดตำแหน่งที่ถูกต้อง เลือกโครงสร้างการติดตั้งที่เหมาะสม (การออกแบบให้สวมพอดีหรือหน้าสัมผัสสปริง) เพื่อปรับปรุงความสม่ำเสมอในการประกอบและผลผลิตจำนวนมาก

เหตุใดจึงเลือกเซินเจิ้น Qianmu Communication Technology Co., Ltd.

เซินเจิ้น Qianmu Communication Technology Co., Ltd. มุ่งเน้นการออกแบบและผลิตโซลูชันเสาอากาศประทับโลหะสำหรับอุปกรณ์ไร้สาย รองรับการพัฒนา OEM/ODM และโครงสร้างเสาอากาศแบบกำหนดเองสำหรับการใช้งาน RF ต่างๆ

ความสามารถในการผลิตภายในองค์กร

การปั๊มที่แม่นยำและเครื่องมือได้รับการควบคุมภายใน เพื่อให้มั่นใจถึงความสม่ำเสมอในการผลิตที่มั่นคงและเอาต์พุตที่ปรับขนาดได้

การปรับแต่งตามแอปพลิเคชัน

โครงสร้างเสาอากาศสามารถปรับได้ทางเรขาคณิต ความยืดหยุ่น และการรักษาพื้นผิวเพื่อให้ตรงกับข้อกำหนดของอุปกรณ์และกล่องหุ้มที่แตกต่างกัน

การควบคุมคุณภาพระดับกระบวนการ

มีการตรวจสอบความน่าเชื่อถือทางกลและประสิทธิภาพ RF ตลอดการผลิต รวมถึงความเสถียรของหน้าสัมผัสและการตรวจสอบความสอดคล้องทางไฟฟ้า

การสนับสนุนด้านวิศวกรรมในระหว่างการพัฒนา

ความช่วยเหลือทางเทคนิคมีให้ตั้งแต่การสร้างต้นแบบไปจนถึงการผลิตจำนวนมาก รวมถึงคำแนะนำในการบูรณาการที่ระดับ PCB และระบบ

คำถามที่พบบ่อย

Q1: ประสิทธิภาพสัญญาณของเสาอากาศแบบคลิปโลหะเป็นอย่างไร?

ตอบ: เนื่องจากขนาดที่กะทัดรัด ประสิทธิภาพจึงอยู่ในช่วงตั้งแต่ 30% ถึง 50% เหมาะสำหรับการใช้งานระยะสั้นและเน้นต้นทุน เช่น อุปกรณ์สมาร์ทโฮม สำหรับความต้องการระยะไกล Qianmu Communications ยังนำเสนอโซลูชันเสาอากาศที่ได้รับการปรับปรุงประสิทธิภาพอีกด้วย

คำถามที่ 2: ฉันควรทำอย่างไรหากกดตัวบัดกรีลงบน PCB และหน้าสัมผัสไม่ดี

ตอบ: ตรวจสอบให้แน่ใจว่าความสูงของแผ่น PCB ถูกต้องและแรงดันฟิกซ์เจอร์ที่เหมาะสมระหว่างการประกอบ โครงสร้างสปริงได้รับการออกแบบมาเพื่อการสัมผัสที่มั่นคง และมีการทดสอบมาตรฐานก่อนจัดส่ง

คำถามที่ 3: คุณรองรับการสุ่มตัวอย่างแบบกลุ่มเล็กหรือไม่

ตอบ: สนับสนุนอย่างเต็มที่ ในฐานะซัพพลายเออร์เสาอากาศประทับตราโลหะมืออาชีพ เราเข้าใจข้อกำหนดในระหว่างขั้นตอนการวิจัยและพัฒนา และนำเสนอบริการสร้างต้นแบบที่ยืดหยุ่น เพื่อช่วยให้คุณก้าวหน้าในการตรวจสอบความถูกต้องของโครงการได้อย่างรวดเร็ว

คำถามที่ 4: อะไรส่งผลต่อประสิทธิภาพของเสาอากาศ Metal Stamp

 ตอบ: ประสิทธิภาพส่วนใหญ่ได้รับผลกระทบจากโครงร่าง PCB ขนาดกราวด์ โลหะโดยรอบ และโครงสร้างของตัวเครื่อง

Q5: ทำไมความถี่จึงเปลี่ยนไปหลังการติดตั้ง?

ตอบ: วัสดุรอบๆ โลหะและโครงสร้างสามารถขจัดเสียงสะท้อนได้ โดยต้องมีการจูนระดับระบบขั้นสุดท้าย

คำถามที่ 6: อะไรทำให้ประสิทธิภาพการติดต่อไม่ดี

ตอบ: ความสูงของแผ่น PCB ไม่ถูกต้องหรือแรงดันสปริงไม่เพียงพออาจส่งผลต่อเสถียรภาพทางไฟฟ้า

คำถามที่ 7: คุณรองรับการสร้างต้นแบบหรือไม่ ตอบ: ได้ รองรับทั้งการผลิตตัวอย่างและการปรับแต่งชุดเล็กสำหรับการตรวจสอบความถูกต้องของ R&D
