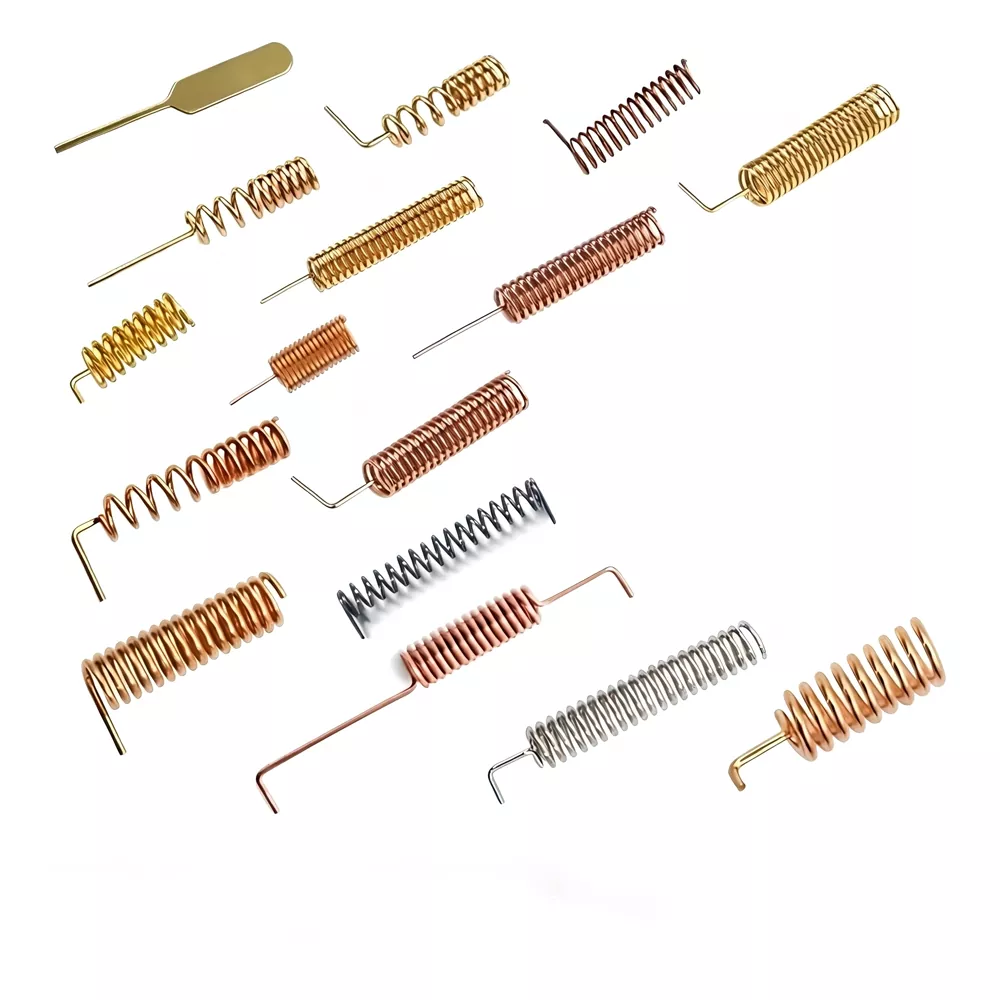

เสาอากาศสปริง

ในฐานะซัพพลายเออร์มืออาชีพ Qianmu Communication นำเสนอบริการเสาอากาศสปริงแบบขดลวดที่มีความแม่นยำสูงแบบกำหนดเอง ผลิตจากวัสดุระดับพรีเมียม เหล็กคาร์บอนชุบนิกเกิล ผลิตจากฟอสเฟอร์บรอนซ์ มีคุณสมบัตินำไฟฟ้าและทนต่อการกัดกร่อนได้ดีเยี่ยม เราน่าเชื่อถือผู้ผลิตในจีนเรานำเสนอโซลูชั่นแบบครบวงจรตั้งแต่การสร้างต้นแบบไปจนถึงการผลิตจำนวนมาก ซึ่งใช้กันอย่างแพร่หลายใน IoT รีโมทคอนโทรล และโมดูลการสื่อสารไร้สาย

ส่งคำถาม

รายละเอียดสินค้า

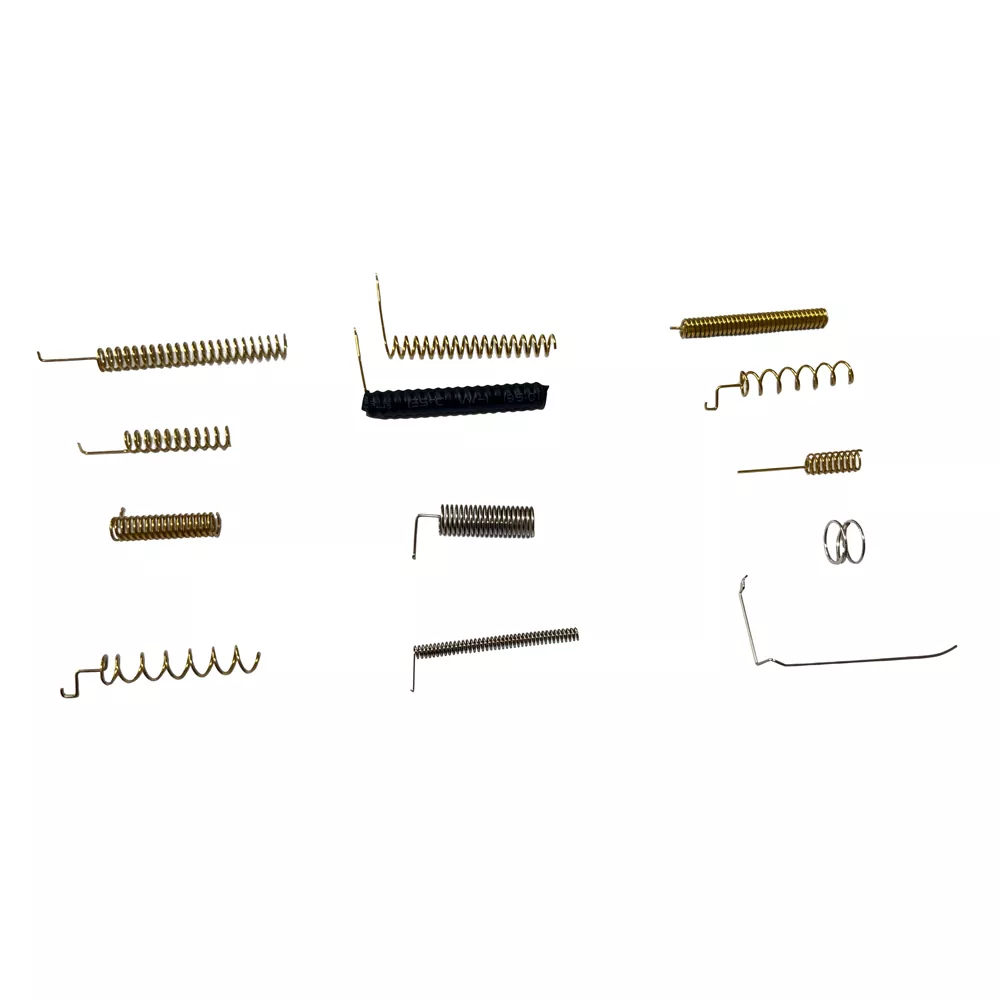

เสาอากาศแบบสปริง (หรือเรียกอีกอย่างว่าเสาอากาศแบบขดลวด) เป็นโครงสร้างเสาอากาศที่ตัวนำโลหะถูกพันเป็นรูปทรงสปริงเกลียว โดยใช้ตัวนำโลหะที่กำหนดค่าแบบเกลียวเป็นสื่อในการส่งสัญญาณ มีการออกแบบอิมพีแดนซ์ 50 โอห์ม และประกอบด้วยส่วนประกอบหลัก 3 ส่วน ได้แก่ ลวดทองแดงด้านใน (ใช้สำหรับส่งและรับสัญญาณ) ลวดป้องกันด้านนอก (ออกแบบมาเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้าภายนอก) และชั้นฉนวนด้านนอก (ซึ่งต่อต้านผลกระทบของความจุไฟฟ้าและการเหนี่ยวนำภายนอก) ส่วนประกอบเหล่านี้เมื่อรวมกันแล้วจะเป็นระบบปิดที่มีประสิทธิภาพการป้องกันสัญญาณรบกวนที่แข็งแกร่ง

เซินเจิ้น Qianmu Communication Technology Co., Ltd. ซึ่งเป็นองค์กรมืออาชีพที่เชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายเสาอากาศผลิตภัณฑ์การสื่อสาร มีส่วนร่วมอย่างลึกซึ้งในด้านเสาอากาศมาเป็นเวลาหลายปี และมุ่งมั่นที่จะให้บริการลูกค้าทั่วโลกด้วยโซลูชั่นเสาอากาศสปริงคุณภาพสูง

Spring Antenna

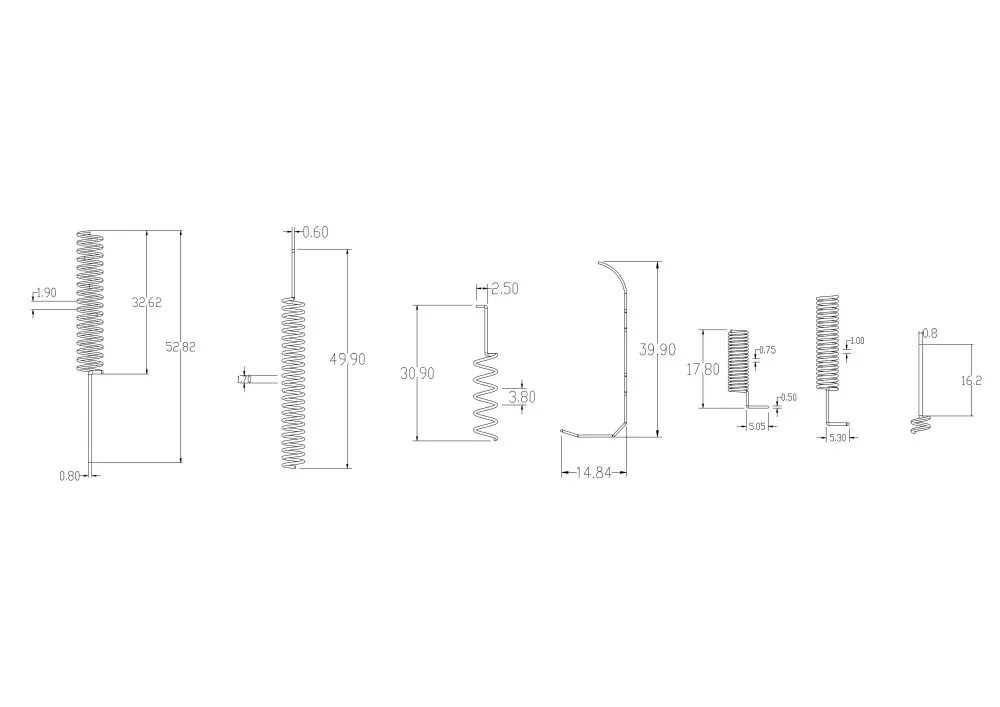

ข้อมูลจำเพาะทางเทคนิค

เสาอากาศแบบสปริงของ Qianmu Communication ครอบคลุมคลื่นความถี่หลายย่านตั้งแต่ความถี่ต่ำไปจนถึงความถี่สูง ซึ่งตอบสนองความต้องการของสถานการณ์การใช้งานต่างๆ พารามิเตอร์ทางเทคนิคหลักมีดังนี้:

รายการพารามิเตอร์	ช่วงข้อมูลจำเพาะ
ช่วงความถี่	315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz
ได้รับ	0.8dBi ~ 3.5 dBi
ความต้านทาน	50โอเมก้า
VSWR	≤1.5 ~ ≤1.8
โพลาไรซ์	โพลาไรซ์แนวตั้ง / โพลาไรเซชันแบบวงกลม
รูปแบบการแผ่รังสี	รอบทิศทาง
ความจุไฟฟ้า	สูงสุด 50W
อุณหภูมิในการทำงาน	-40°C ~ +85°C
ประสิทธิภาพของเสาอากาศ	35~ 80% (ขึ้นอยู่กับสภาพแวดล้อมการติดตั้ง)
วัสดุ	ทองแดง, ชุบทอง, ชุบนิกเกิล ฯลฯ

Spring Antenna

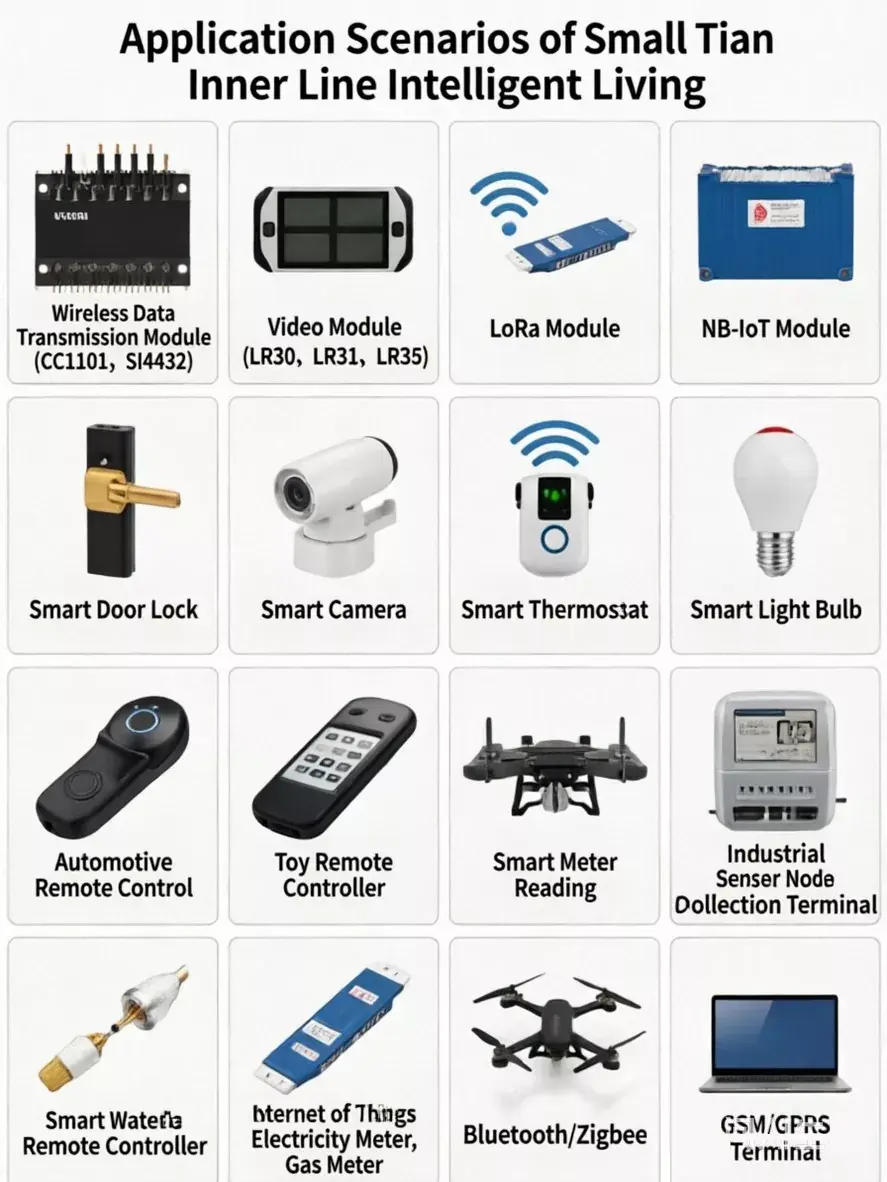

อุปกรณ์ที่ใช้งานได้

เสาอากาศสปริงสื่อสาร Qianmu ใช้กันอย่างแพร่หลายในอุปกรณ์และสถานการณ์ต่อไปนี้:

โมดูลการส่งข้อมูลแบบไร้สาย: CC1101, Si4432 และโมดูล RF ไร้สายอื่นๆ

โมดูล LoRa: LR30, LR31, LR36 และโมดูลการสื่อสาร LoRa อื่นๆ

โมดูล NB-IoT: เทอร์มินัลการสื่อสารไร้สาย NB-IoT

อุปกรณ์สมาร์ทโฮม: ล็อคประตูอัจฉริยะ กล้องอัจฉริยะ ตัวควบคุมอุณหภูมิอัจฉริยะ หลอดไฟอัจฉริยะ และอื่นๆ อีกมากมาย

อุปกรณ์ควบคุมระยะไกลไร้สาย: กุญแจรีโมทรถยนต์ รีโมทคอนโทรลของเล่น รีโมทคอนโทรลอุตสาหกรรม และอื่นๆ

เทอร์มินัล IoT: โหนดเซ็นเซอร์ IoT เทอร์มินัลการรับข้อมูล

Smart Metering: มิเตอร์น้ำอัจฉริยะ มิเตอร์ไฟฟ้า และมิเตอร์ก๊าซ

โมดูล Bluetooth/Zigbee: การสื่อสารไร้สาย Bluetooth, อุปกรณ์เครือข่าย Zigbee

Drone Telemetry: ลิงค์ข้อมูลสำหรับโดรนขนาดเล็ก

อุปกรณ์ GSM/GPRS: โมเด็ม GSM, ระบบตรวจสอบระยะไกล

Spring Antenna

เปรียบเทียบกับผลิตภัณฑ์คู่แข่ง

รายการเปรียบเทียบ	เสาอากาศสปริงสื่อสาร Qianmu	เสาอากาศ PCB	เสาอากาศก้านภายนอก
ได้รับ	0.8~3.5 เดซิเบล	2~6 เดซิเบล	ค่อนข้างสูง
ประสิทธิภาพรอบทิศทาง	★★★★★ ยอดเยี่ยมมาก	★★☆ ทิศทางที่แข็งแกร่ง	★★★★ ดี
ขนาด	★★★★ กะทัดรัด	★★★★★ ขนาดเล็กพิเศษ	★★☆ ใหญ่
ความสามารถในการป้องกันการรบกวน	★★★★★ แข็งแกร่ง	★★★ เฉลี่ย	★★★★ ค่อนข้างแข็งแกร่ง
ความยืดหยุ่นในการติดตั้ง	★★★★★ มีความยืดหยุ่นสูง	★★★ แก้ไขบน PCB เท่านั้น	★★★ จำเป็นต้องติดตั้งภายนอก
ค่าใช้จ่าย	★★★★ ปานกลาง	★★★★★ ต่ำ	★★☆ ค่อนข้างสูง
การปรับเปลี่ยนการออกแบบ	★★★★ มีความยืดหยุ่น	★★☆ จำเป็นต้องสร้าง PCB ใหม่	★★★ ธรรมดา

เสาอากาศแบบสปริง Qianmu Communication มีความสมดุลที่เหมาะสมที่สุดระหว่างการครอบคลุมรอบทิศทาง ความสามารถในการป้องกันการรบกวน ความยืดหยุ่นในการติดตั้ง และต้นทุนโดยรวม ทำให้เป็นตัวเลือกเสาอากาศในตัวในอุดมคติสำหรับ IoT และอุปกรณ์สื่อสารไร้สาย

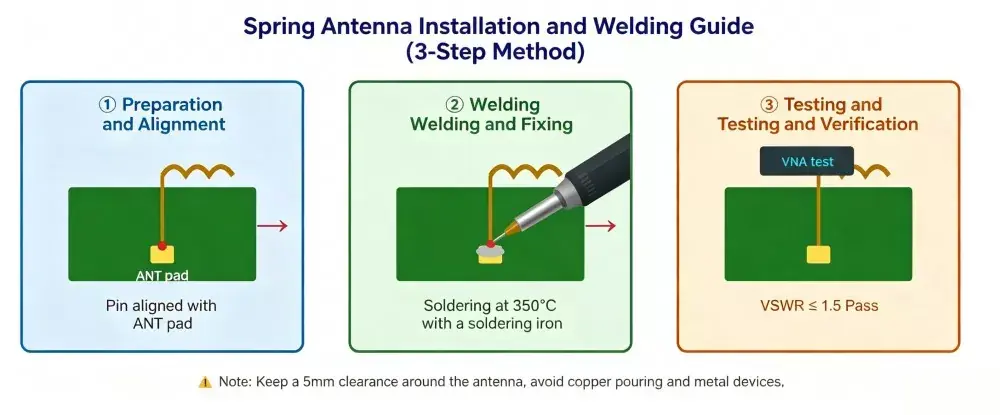

คู่มือการติดตั้ง

ขั้นตอนที่ 1: เตรียมพร้อมสำหรับการเชื่อม

จัดแนวพิน (โดยปกติจะเป็นพินเดียวหรือแผ่นบัดกรี) ที่ส่วนท้ายของเสาอากาศสปริงด้วยแผ่นบัดกรี ANT ที่สงวนไว้บน PCB แผ่นบัดกรีควรเชื่อมต่อกับสายป้อน RF เช่น สายไมโครสตริป 50 โอห์มหรือท่อนำคลื่นโคพลานาร์ เพื่อให้แน่ใจว่ามีการส่งสัญญาณที่เหมาะสม

ขั้นตอนที่ 2: การเชื่อมและการซ่อม

งอส่วนที่เป็นรูปตะขอและเชื่อมต่อกับพิน ANT ของโมดูลไร้สาย จากนั้นจึงดำเนินการบัดกรีให้เสร็จสมบูรณ์ แนะนำให้ใช้การบัดกรีแบบ Reflow เนื่องจากเข้ากันได้กับกระบวนการประกอบแบบยึดพื้นผิวมาตรฐาน

ขั้นตอนที่ 3: การตรวจสอบและทดสอบ

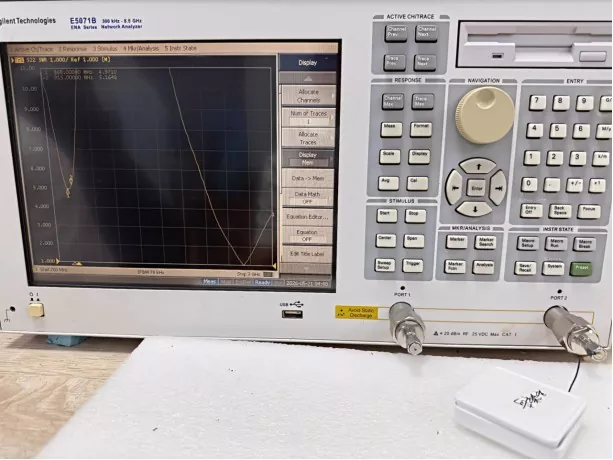

หลังจากการบัดกรี ให้ใช้เครื่องวิเคราะห์เครือข่ายเวกเตอร์เพื่อวัดอัตราส่วนคลื่นยืน (VSWR) และตรวจสอบว่าประสิทธิภาพ RF ตรงตามข้อกำหนดที่กำหนด

Spring Antenna

หมายเหตุ

1. รักษาพื้นที่ว่าง: หลีกเลี่ยงการเดินสายไฟและวางชิ้นส่วนโลหะภายในรัศมี 5 มม. จากเสาอากาศ อย่าปิดบังแบตเตอรี่หรือฝาครอบป้องกันภายในระยะ 10 มม. หรือมากกว่าจากด้านล่าง

2. สายส่ง50Ω: เชื่อมต่อชิป RF โดยตรงผ่านไมโครสตริปบนชั้นเดียวกันหรือแถบในชั้นใน ใช้การลบมุม 45° ที่มุมเพื่อหลีกเลี่ยงการเปลี่ยนแปลงอิมพีแดนซ์อย่างกะทันหัน

3. อยู่ห่างจากโลหะ: เมื่อใช้เสาอากาศแบบสปริง ขั้นตอนแรกคือต้องแน่ใจว่าเสาอากาศอยู่ห่างจากวัสดุที่เป็นโลหะ รวมถึงระนาบกราวด์บนแผงวงจร สายไฟ แบตเตอรี่ หน้าจอ ปลอกโลหะ และอื่นๆ

4.ทิศทางการเชื่อมที่สอดคล้องกัน: ในการผลิตจำนวนมาก จำเป็นอย่างยิ่งที่จะต้องแน่ใจว่าทิศทางการเชื่อมของเสาอากาศตรงกับทิศทางการเชื่อมที่ระบุโดยผู้ผลิตเสาอากาศในขณะที่ทำการเลือก

5. การปรับและระยะขอบ: หากสภาพแวดล้อมแม่เหล็กไฟฟ้าของอุปกรณ์ที่หุ้มพลาสติกทั้งหมดมีความซับซ้อน เครือข่าย π สามารถจองไว้ที่ปลาย RF และความถี่เรโซแนนซ์สามารถปรับได้อย่างละเอียดโดยใช้ตัวเก็บประจุแบบปรับได้ตั้งแต่ 3 pF ถึง 6.8 pF

วิธีการเลือกเสาอากาศแบบสปริง

ขั้นตอนการคัดเลือก	ประเด็นสำคัญ	รายละเอียด
1. ยืนยันความถี่ในการทำงาน	เลือกเสาอากาศตามโปรโตคอลการสื่อสารและย่านความถี่	ย่านความถี่ทั่วไป: • 315 MHz: อุปกรณ์ควบคุมระยะไกลแบบดั้งเดิม • 433 MHz: LoRa, มิเตอร์อัจฉริยะ, รีโมทอุตสาหกรรม • 470/490 MHz: อุปกรณ์ IoT อุตสาหกรรม • 868/915 MHz: ย่านความถี่ ISM สำหรับยุโรปและอเมริกาเหนือ • 2.4 GHz: Wi-Fi, Bluetooth, Zigbee • แบนด์ GSM: โมดูลการสื่อสารเซลลูล่าร์
2. ประเมินความต้องการกำไร	จับคู่กำไรกับระยะการส่งข้อมูล	•ระยะทางสั้น (<100 ม.): 0.8~2 dBi • ระยะกลาง (100-500 ม.): 2~3 dBi • ระยะทางยาว (>500 ม.): มากกว่า 3 dBi
3. ตรวจสอบพื้นที่การติดตั้ง	จับคู่ขนาดและโครงสร้างกับ PCB	1. วัดพื้นที่ภายในของอุปกรณ์เพื่อเลือกความยาวและเส้นผ่านศูนย์กลางที่เหมาะสม 2. มีเสาอากาศแบบโค้งสำหรับการติดตั้ง Edge PCB ในพื้นที่ที่มีพื้นที่จำกัด
4. ประเมินสภาพแวดล้อมของแอปพลิเคชัน	ป้องกันการรบกวนและป้องกันการกัดกร่อน	1. อุปกรณ์ที่มีเกราะป้องกันโลหะ: แนะนำให้ใช้เสาอากาศโพลาไรเซชันแบบวงกลม 2. สภาพแวดล้อมที่ชื้น/กลางแจ้ง: ชุบเงิน/ทองเพื่อป้องกันการเกิดออกซิเดชัน
5. เลือกซัพพลายเออร์ที่เชื่อถือได้	บริการการผลิตแบบกำหนดเองแบบครบวงจร	Qianmu Communication เป็นโรงงานและซัพพลายเออร์เสาอากาศมืออาชีพ ซึ่งสนับสนุน OEM และ ODM โดยให้บริการเต็มรูปแบบ รวมถึงการออกแบบเสาอากาศ การสุ่มตัวอย่าง และการผลิตจำนวนมาก

คำถามที่พบบ่อย

คำถามที่ 1: เสาอากาศแบบสปริงหรือเสาอากาศ PCB ไหนดีกว่ากัน

ตอบ: ตัวเลือกขึ้นอยู่กับข้อกำหนดการใช้งานเฉพาะ โซลูชันเสาอากาศสปริงเหมาะสำหรับการใช้งานที่ต้องการการส่งสัญญาณระยะไกล (>100 เมตร) การครอบคลุมทุกทิศทาง และทิศทางการติดตั้งที่ยืดหยุ่น ในขณะที่เสาอากาศ PCB เหมาะสำหรับอุปกรณ์ขนาดกะทัดรัดที่มีขนาดที่เข้มงวดและข้อจำกัดด้านต้นทุน Qianmu Communication นำเสนอทั้งโซลูชั่นและคำแนะนำอย่างมืออาชีพตามความต้องการของโครงการที่แตกต่างกัน

คำถามที่ 2: อัตราขยายที่สูงกว่าหมายถึงประสิทธิภาพของเสาอากาศที่ดีขึ้นเสมอไปหรือไม่

ตอบ: ไม่จำเป็น อัตราขยายที่สูงขึ้นมักจะช่วยเพิ่มความเข้มข้นของสัญญาณ แต่อาจลดการครอบคลุมในบางทิศทาง การเลือกที่เหมาะสมควรคำนึงถึงระยะการส่งข้อมูล ข้อกำหนดความครอบคลุม และสภาพแวดล้อมการใช้งาน Qianmu Communication นำเสนอผลิตภัณฑ์ที่มีตัวเลือกเกนที่แตกต่างกันตั้งแต่ 0.8 ถึง 3.5 dBi

Q3: เสาอากาศสามารถปรับแต่งได้หรือไม่?

ก. ใช่. Qianmu Communication ให้บริการปรับแต่ง OEM/ODM รวมถึงการปรับความถี่ การปรับเปลี่ยนขนาด การเลือกวัสดุ และการปรับแต่งมุมโค้งงอ เพื่อตอบสนองความต้องการใช้งานที่แตกต่างกัน

Q4: ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ตอบ: ผลิตภัณฑ์ Qianmu Communication ทำงานได้อย่างน่าเชื่อถือตั้งแต่ -40°C ถึง +85°C ซึ่งตรงตามข้อกำหนดของการใช้งานในอุตสาหกรรมและผู้บริโภคส่วนใหญ่

คำถามที่ 5: จำเป็นต้องมีการจับคู่อิมพีแดนซ์หรือไม่

ก. ใช่. ความต้านทานมาตรฐานคือ 50Ω และการใช้งานจริงอาจต้องใช้ส่วนประกอบที่ตรงกันระหว่างเสาอากาศและพอร์ตเครื่องส่งสัญญาณ RF เพื่อให้ได้ประสิทธิภาพสูงสุด Qianmu Communication ให้การสนับสนุนด้านเทคนิคสำหรับการจับคู่เสาอากาศและการดีบัก

Q6: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) คืออะไร?

ตอบ: Qianmu Communication รองรับปริมาณการสั่งซื้อที่ยืดหยุ่น ตั้งแต่ตัวอย่างต้นแบบและชุดย่อยไปจนถึงการผลิตขนาดใหญ่ สำหรับข้อกำหนดขั้นต่ำโดยละเอียด โปรดติดต่อทีมขายของเรา
