เสาอากาศเหรียญ

เสาอากาศแบบเหรียญเป็นเสาอากาศ RF ภายนอกทรงกระบอกขนาดกะทัดรัดที่มีรูปร่างคล้ายปุ่ม ออกแบบมาเป็นเสาอากาศดูอัลแบนด์ความถี่ 2.4GHz 5.8GHz มอบโซลูชันการส่งสัญญาณไร้สายน้ำหนักเบาสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กที่ใช้การสื่อสาร WiFi, Bluetooth และ ZigBee

เสาอากาศแท่งยางปุ่มที่พัฒนาขึ้นเองของ Qianmu Communication ใช้เทคโนโลยีการฉีดขึ้นรูปและการปิดผนึกแบบชิ้นเดียว ประกอบด้วยองค์ประกอบเรโซแนนซ์ทองแดงเต็มรูปแบบและชั้นป้องกันโลหะสะท้อนแสงที่ด้านล่าง

มาพร้อมกับอินเทอร์เฟซแบบเกลียว SMA มาตรฐาน เสาอากาศคู่ SMA นี้สามารถติดตั้งและยึดเข้ากับตัวเครื่องได้โดยตรง เมื่อเปรียบเทียบกับเสาอากาศแบบแท่งยางเรียวและเสาอากาศ PCB ในตัว มีโครงสร้างที่กะทัดรัดและรอบคอบพร้อมตัวเรือนแบบปิดผนึกสำหรับการใช้งานในร่มและกลางแจ้ง

มันทำงานอย่างไร

เสาอากาศแบบเหรียญใช้ออสซิลเลเตอร์ทองแดงวงแหวนสองชั้นภายในสำหรับการส่งและรับสัญญาณ RF แบบดูอัลแบนด์ ฐานรูปทรงกระดุมประกอบด้วยชั้นสะท้อนแสงโลหะที่ออกแบบมาเพื่อช่วยจัดการการแผ่รังสีของสัญญาณและลดอิทธิพลของชิ้นส่วนอิเล็กทรอนิกส์ในบริเวณใกล้เคียง

1. การออกแบบออสซิลเลเตอร์แบบชั้น:ชั้นบนได้รับการออกแบบสำหรับย่านความถี่ 2.4GHz ที่ใช้โดย Bluetooth และ ZigBee ในขณะที่ชั้นล่างรองรับย่านความถี่ 5.8GHz ที่ใช้โดยอุปกรณ์ WiFi ที่รองรับ VSWR ฟูลแบนด์ที่ระบุคือ ≤1.35

2. การป้องกันฐานและการจัดการสัญญาณรบกวน:ชั้นสะท้อนแสงโลหะด้านล่างได้รับการออกแบบมาเพื่อลดอิทธิพลของการรบกวนทางแม่เหล็กไฟฟ้าจากแผงวงจรหลักของอุปกรณ์ แบตเตอรี่ลิเธียม และตัวเครื่องที่เป็นโลหะ ประสิทธิภาพที่แท้จริงขึ้นอยู่กับสภาพแวดล้อมการติดตั้งและต้องมีการทดสอบในอุปกรณ์ที่เสร็จสมบูรณ์

3. ที่อยู่อาศัยที่ปิดสนิทและทนต่ออุณหภูมิ:ตัวเครื่องฉีดขึ้นรูปชิ้นเดียวได้รับการออกแบบมาเพื่อการปกป้องสิ่งแวดล้อม ช่วงอุณหภูมิการทำงานที่ระบุคือ -35°C ถึง +70°C ควรยืนยันความเสถียรของความถี่ที่เกี่ยวข้องกับอุณหภูมิภายใต้เงื่อนไขการทดสอบที่ระบุ

4. การจับคู่ความต้านทาน RF:เสาอากาศใช้อิมพีแดนซ์ที่กำหนด 50Ω เพื่อรองรับการรวม RF และลดอิมพีแดนซ์ที่ไม่ตรงกัน สามารถประเมินเกน, VSWR และประสิทธิภาพการแผ่รังสีได้โดยการทดสอบ RF ที่เหมาะสม

อุปกรณ์และการใช้งานที่เข้ากันได้

1. สมาร์ทโฮม:ในฐานะที่เป็นเสาอากาศสำหรับอุปกรณ์สมาร์ทโฮม จึงสามารถใช้ในเกตเวย์อัจฉริยะขนาดเล็ก ช่องเสียบ WiFi สัญญาณกันขโมยประตูและหน้าต่าง และรีโมทคอนโทรลแบบบลูทูธ โครงสร้างที่กะทัดรัดช่วยรองรับการเชื่อมต่อไร้สายในอุปกรณ์ที่มีพื้นที่ติดตั้งจำกัด

2. อินเทอร์เน็ตอุตสาหกรรมของสรรพสิ่ง:เสาอากาศเซนเซอร์ไร้สายนี้สามารถใช้กับเทอร์มินัลอุณหภูมิและความชื้นขนาดเล็ก โหนดการติดตามทรัพย์สินในคลังสินค้า และโมดูลการส่งข้อมูลแบบไร้สาย นอกจากนี้ยังเกี่ยวข้องกับแอปพลิเคชันเสาอากาศสำหรับอุปกรณ์ IoT ซึ่งย่านความถี่และเงื่อนไขการติดตั้งตรงกับความต้องการของระบบ

3. อุปกรณ์อิเล็กทรอนิกส์แบบพกพา:เนื่องจากเป็นเสาอากาศขนาดกะทัดรัดสำหรับอุปกรณ์พกพา จึงสามารถใช้ในอุปกรณ์สแกนแบบมือถือ เครื่องตรวจจับแบบพกพา และลำโพงบลูทูธขนาดเล็ก เค้าโครงอุปกรณ์และประสิทธิภาพ RF ควรได้รับการประเมินก่อนการรวมขั้นสุดท้าย

4. อุปกรณ์รักษาความปลอดภัย:เสาอากาศสำหรับอุปกรณ์รักษาความปลอดภัยแบบไร้สายนี้อาจเหมาะสำหรับกล้องไร้สายขนาดเล็กและระบบควบคุมการเข้าออก สำหรับระบบทางเข้าที่ใช้ Bluetooth ที่ใช้งานร่วมกันได้ สามารถใช้เป็นเสาอากาศควบคุมการเข้าถึงด้วย Bluetooth ได้

5. อุปกรณ์เสริม RF:อุปกรณ์เสริมได้แก่สายป้อน SMA-to-IPEX และส่วนประกอบการเชื่อมต่อ RF อื่นๆ ที่เข้ากันได้ ควรยืนยันการเลือกตัวเชื่อมต่อกับโมดูลไร้สายและอินเทอร์เฟซอุปกรณ์

คุณสมบัติผลิตภัณฑ์หลัก

Qianmu Communication นำเสนอตัวเลือกเสาอากาศแบบเหรียญสำหรับอุปกรณ์ไร้สายขนาดกะทัดรัด พร้อมข้อมูลจำเพาะและการกำหนดค่าอินเทอร์เฟซที่เลือกตามความต้องการใช้งาน

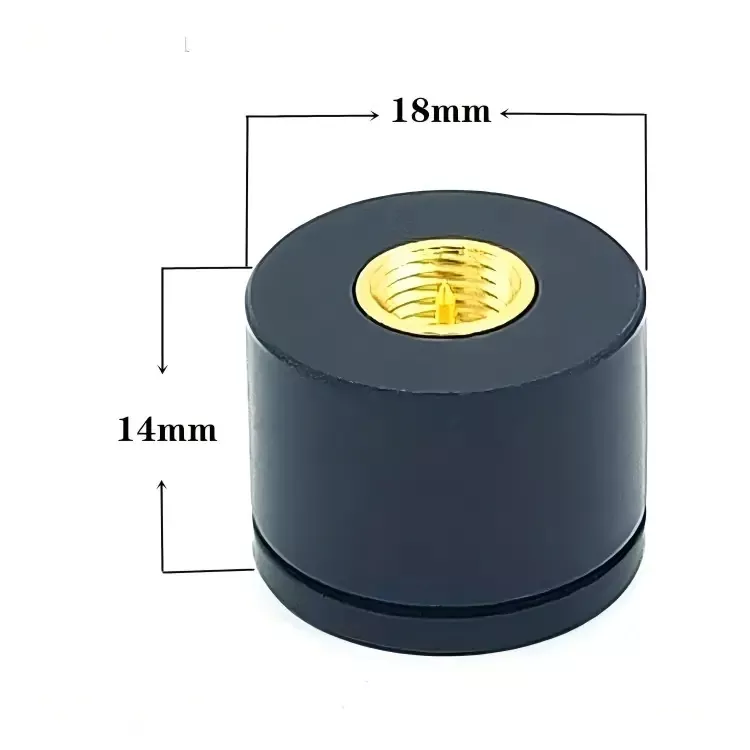

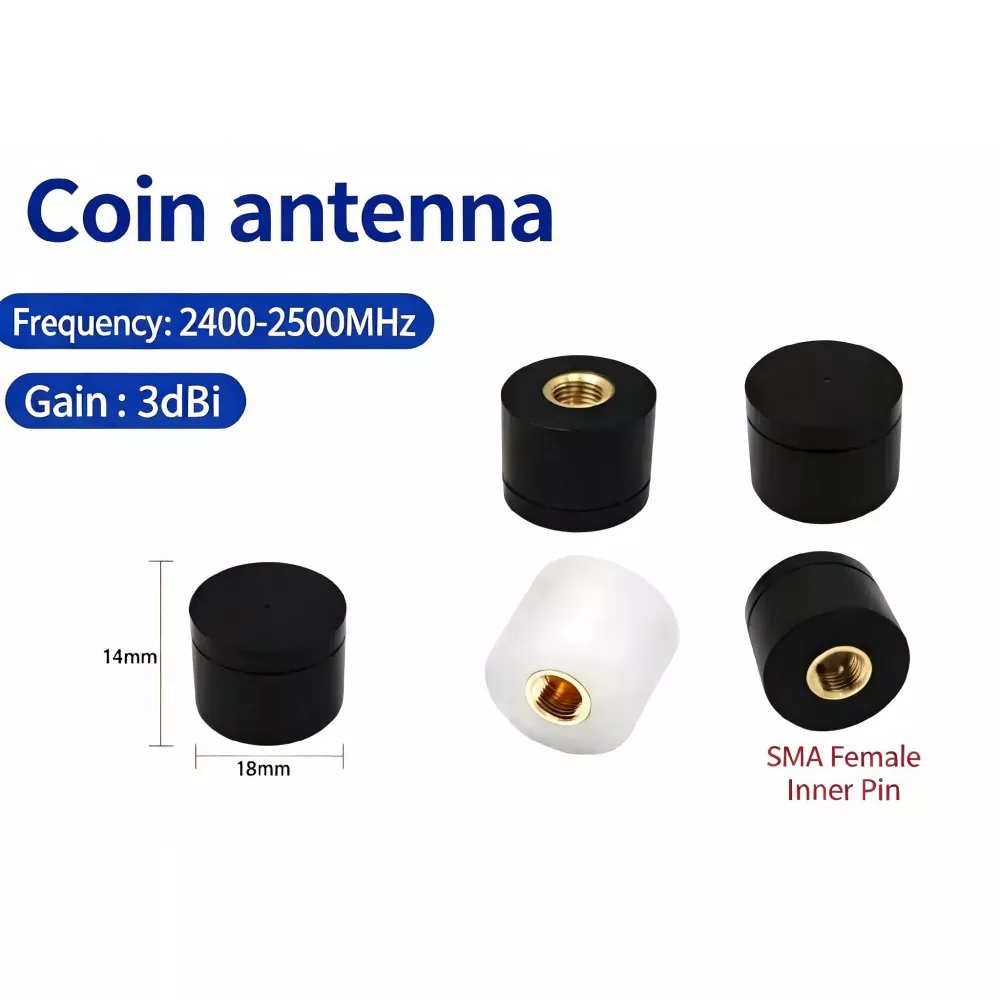

1. โครงสร้างรูปทรงปุ่มกะทัดรัด:มีจำหน่ายในเส้นผ่านศูนย์กลางฐาน 15 มม. และ 18 มม. ความสูง 14 มม. พื้นที่ขนาดเล็กรองรับการติดตั้งในพื้นที่เสาอากาศภายนอกมีจำกัด

2. การทำงานแบบดูอัลแบนด์:เสาอากาศ Mini WiFi นี้รองรับช่วงความถี่ 2.4GHz และ 5.8GHz ที่ระบุ สามารถใช้เสาอากาศในแอปพลิเคชัน WiFi, Bluetooth และ ZigBee ที่เข้ากันได้ ทั้งนี้ขึ้นอยู่กับการกำหนดค่าอุปกรณ์ ยืนยันข้อกำหนดความถี่เฉพาะโปรโตคอลก่อนที่จะเลือก

3. ตัวเลือกอินเทอร์เฟซ:การกำหนดค่ามาตรฐานประกอบด้วยอินเทอร์เฟซ SMA ที่มีการจัดเตรียมการติดต่อที่แตกต่างกัน อุปกรณ์เสริมที่ใช้ร่วมกันได้อาจรวมถึงขั้วต่อแบบบัดกรีและสายป้อน IPEX รุ่นที่หนึ่งหรือรุ่นที่สี่ ขึ้นอยู่กับการกำหนดค่าที่เลือก

4. การคุ้มครองสิ่งแวดล้อม:ตัวเครื่องที่ได้รับการจัดอันดับ IP54 ได้รับการออกแบบมาเพื่อให้การป้องกันฝุ่นละอองและน้ำกระเซ็น มีตัวเลือกตัวเรือนสีดำและสีขาวให้เลือกตามความต้องการของสต็อกและการสั่งซื้อ

5. การปรับแต่ง:ตัวเลือกเสาอากาศ SMA แบบกำหนดเองอาจรวมถึงการปรับขนาด การพิมพ์โลโก้เชลล์ และการกำหนดค่าขั้วต่อ RF ควรยืนยันความพร้อมในสต็อค เวลานำตัวอย่าง และราคาตามปริมาณสำหรับคำสั่งซื้อแต่ละรายการ

ข้อมูลจำเพาะทางเทคนิค

ตัวอย่างการใช้งาน

1. อุปกรณ์สมาร์ทโฮม:สามารถติดตั้งเสาอากาศขนาดกะทัดรัดบนสัญญาณเตือนประตูหรือหน้าต่าง WiFi ได้ ซึ่งพื้นที่ที่อยู่อาศัยมีจำกัด ช่วงการเชื่อมต่อสุดท้ายขึ้นอยู่กับตำแหน่งของเสาอากาศ ผนัง สัญญาณรบกวน และการกำหนดค่า RF ของอุปกรณ์

2. ขั้วต่อเซ็นเซอร์อุตสาหกรรม:เสาอากาศเซนเซอร์ไร้สายอาจใช้กับอุปกรณ์ตรวจสอบอุณหภูมิและความชื้นได้ สำหรับอุปกรณ์ที่เป็นโลหะ ควรประเมินตำแหน่งเสาอากาศและโครงสร้างกราวด์โดยรอบเพื่อพิจารณาผลกระทบต่อประสิทธิภาพของ RF

3. อุปกรณ์ควบคุมการเข้าถึงกลางแจ้ง:เสาอากาศที่ติดตั้งภายนอกอาจรองรับอุปกรณ์ควบคุมการเข้าถึง Bluetooth ที่เข้ากันได้ ควรตรวจสอบกล่องหุ้ม ซีลขั้วต่อ และการจัดวางการติดตั้งโดยเทียบกับสภาวะแวดล้อมที่ต้องการ

4. อุปกรณ์มือถือ:เสาอากาศขนาดเล็กสำหรับอุปกรณ์มือถือนี้ถือได้ว่าเป็นเครื่องสแกนบาร์โค้ดไร้สายและอุปกรณ์อิเล็กทรอนิกส์พกพาอื่นๆ ที่ต้องใช้เสาอากาศภายนอกขนาดกะทัดรัด ความเสถียรของการเชื่อมต่อควรได้รับการตรวจสอบในสภาพแวดล้อมการทำงานที่ต้องการ

คู่มือการเลือกและการสั่งซื้อ

1. การเลือกความถี่:สำหรับอุปกรณ์ที่ใช้การกำหนดค่า WiFi และ Bluetooth ที่เข้ากันได้ ให้ประเมินรุ่นดูอัลแบนด์ 2.4GHz และ 5.8GHz สำหรับแอปพลิเคชันที่ใช้ Bluetooth เท่านั้น อาจพิจารณาการกำหนดค่าย่านความถี่เดี่ยว 2.4GHz หากมี

2. สภาพแวดล้อมการติดตั้ง:สำหรับอุปกรณ์ที่มีตัวเรือนโลหะ ให้ตรวจสอบตำแหน่งการติดตั้ง ระยะห่าง และการจัดเรียงสายดินของเสาอากาศ ฐานสะท้อนแสงไม่ได้ช่วยลดความจำเป็นในการทดสอบ RF ในกรอบหุ้มสุดท้าย

3. การเลือกขนาด:พิจารณารุ่นเส้นผ่านศูนย์กลาง 15 มม. เมื่อพื้นที่ติดตั้งจำกัด อาจพิจารณาเวอร์ชัน 18 มม. เมื่อมีพื้นที่ว่างและคุณลักษณะ RF ที่จำเป็นรองรับ ยืนยันประสิทธิภาพแทนที่จะคิดว่ารุ่นใหญ่จะให้อัตราขยายที่สูงกว่าเสมอ

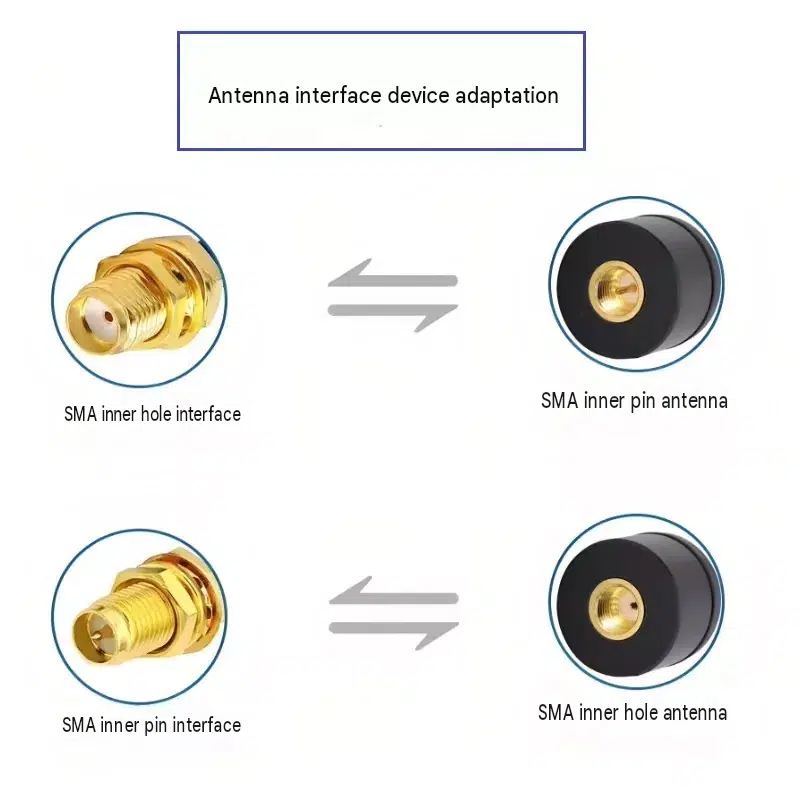

4. ข้อกำหนดอินเทอร์เฟซและการส่งออก:ยืนยันว่าอุปกรณ์ต้องใช้อินเทอร์เฟซแบบพินด้านในหรือรูในแบบ SMA คุณสามารถพูดคุยเรื่องสายเคเบิลอะแดปเตอร์ IPEX การกำหนดค่าตัวเชื่อมต่อ และบรรจุภัณฑ์ส่งออกที่เป็นกลางได้เมื่อเตรียมคำสั่งซื้อ

คำถามที่พบบ่อย

1. เสาอากาศนี้สามารถใช้กับอุปกรณ์ที่หุ้มโลหะได้หรือไม่?

อาจเหมาะสำหรับอุปกรณ์ที่หุ้มด้วยโลหะ แต่ประสิทธิภาพขึ้นอยู่กับตำแหน่งการติดตั้งเสาอากาศ ระยะห่าง โครงสร้างกราวด์ และการออกแบบตัวเครื่อง ฐานสะท้อนแสงมีจุดมุ่งหมายเพื่อช่วยจัดการปฏิสัมพันธ์กับโครงสร้างใกล้เคียง แนะนำให้ทำการทดสอบในอุปกรณ์ที่เสร็จแล้ว

2. สามารถเปลี่ยนอินเทอร์เฟซ SMA เป็น IPEX ได้หรือไม่

อาจมีสายป้อนที่ใช้ร่วมกันได้และการกำหนดค่าอินเทอร์เฟซ รวมถึงรุ่น IPEX ที่ระบุ โปรดยืนยันประเภทคอนเนคเตอร์ ความยาวสายเคเบิล และการจัดการติดตั้งที่ต้องการก่อนสั่งซื้อ

3. สามารถจัดทำรายงานผลการตรวจทางห้องปฏิบัติการได้หรือไม่?

อาจมีเอกสารการทดสอบ RF สำหรับการกำหนดค่าผลิตภัณฑ์ที่เกี่ยวข้อง ยืนยันรายงานที่มีอยู่ พารามิเตอร์ที่วัดได้ และเงื่อนไขการทดสอบกับ Qianmu Communication ก่อนทำการสั่งซื้อ

4. เสาอากาศดูอัลแบนด์ความถี่ 2.4GHz 5.8GHz นี้เหมาะสำหรับอุปกรณ์ WiFi และ Bluetooth หรือไม่

ช่วงความถี่ที่ระบุครอบคลุมการทำงาน 2.4GHz และ 5.8GHz ความเข้ากันได้ขึ้นอยู่กับโปรโตคอลไร้สายของอุปกรณ์ ย่านความถี่ที่ต้องการ ขั้วต่อ และการออกแบบ RF สำหรับอุปกรณ์ ZigBee ที่ทำงานที่ความถี่ 2.4GHz ให้ยืนยันการกำหนดค่าที่ตรงกันและตรวจสอบประสิทธิภาพในผลิตภัณฑ์ขั้นสุดท้าย

5. สามารถปรับแต่งขั้วต่อหรือสายเคเบิลได้หรือไม่?

การกำหนดค่าเสาอากาศ SMA แบบกำหนดเองอาจมีให้ใช้งานสำหรับอินเทอร์เฟซอุปกรณ์และข้อกำหนดการติดตั้งที่แตกต่างกัน ระบุประเภทตัวเชื่อมต่อ ความยาวสายเคเบิล ช่วงความถี่ และการใช้งานเป้าหมาย เพื่อให้สามารถประเมินการกำหนดค่าที่ต้องการได้

6. เสาอากาศนี้สามารถใช้กับเซ็นเซอร์อัจฉริยะและอุปกรณ์พกพาได้หรือไม่?

อาจเหมาะสำหรับเสาอากาศ WiFi สำหรับแอปพลิเคชันเซนเซอร์อัจฉริยะและผลิตภัณฑ์ไร้สายขนาดกะทัดรัดอื่นๆ เมื่อช่วงความถี่และคุณลักษณะ RF ตรงตามข้อกำหนดของอุปกรณ์ สำหรับอุปกรณ์พกพา ให้ประเมินพื้นที่ในการติดตั้งที่มีอยู่ วัสดุของตู้ และตำแหน่งเสาอากาศก่อนที่จะสิ้นสุดการออกแบบ
