สำหรับอุปกรณ์บังคับใช้กฎหมายและอุปกรณ์บันทึกภาคสนามสมัยใหม่ การวางตำแหน่งที่เชื่อถือได้เป็นมากกว่าความสะดวกสบาย ซึ่งอาจส่งผลโดยตรงต่อการตรวจสอบย้อนกลับของหลักฐานและความปลอดภัยในการปฏิบัติงานเฉียนมู่พัฒนาเสาอากาศ GPS ของ Body Camเป็นเสาอากาศเซรามิก GNSS เกรดอุตสาหกรรมสำหรับกล้องที่สวมใส่ร่างกาย สถานีเก็บหลักฐาน อุปกรณ์ลาดตระเวน และอุปกรณ์เคลื่อนที่ที่มีความต้องการสูงอื่นๆ ความเข้ากันได้ของ GPS, BeiDou, GLONASS และ Galileo การออกแบบ RHCP และโครงสร้างเซรามิกที่ทนทานได้รับการออกแบบมาเพื่อรักษาการรับสัญญาณดาวเทียมที่เสถียรในสภาพแวดล้อมที่ท้าทาย
เสาอากาศ GPS ภายในกล้องที่สวมใส่ตัวกล้องจะต้องหลีกเลี่ยงสิ่งกีดขวางร่างกายมนุษย์ โครงสร้างอุปกรณ์ขนาดกะทัดรัด แผ่นป้องกันโลหะ โมดูล RF เซลลูลาร์ แบตเตอรี่ และการเปลี่ยนแปลงสภาพกลางแจ้ง เสาอากาศ GNSS ที่เหมาะสมจึงต้องการมากกว่าการรับสัญญาณดาวเทียมขั้นพื้นฐาน บทความนี้จะอธิบายว่าโครงสร้างเสาอากาศเซรามิก โพลาไรเซชันแบบวงกลม การควบคุมสัญญาณรบกวน RF วัสดุที่มีอุณหภูมิกว้าง และการติดตั้งที่ถูกต้อง มีส่วนทำให้การวางตำแหน่งมีความเสถียรได้อย่างไร นอกจากนี้ยังเปรียบเทียบเทคโนโลยีเสาอากาศ FPC แบบเซรามิกและแบบยืดหยุ่น และสรุปการเลือกที่สำคัญและข้อควรพิจารณาในการติดตั้งสำหรับผู้ผลิตกล้องติดตัวแบบมืออาชีพ
สารบัญ
- เสาอากาศ GPS ของ Body Cam คืออะไร?
- เหตุใดประสิทธิภาพของ GPS จึงมีความสำคัญในกล้องที่สวมใส่ร่างกาย
- ผู้ซื้อควรประเมินปัจจัยด้านประสิทธิภาพอะไรบ้าง?
- เสาอากาศ GPS แบบเซรามิกกับเสาอากาศ FPC
- ข้อมูลจำเพาะทางเทคนิคที่สำคัญ
- ควรติดตั้งเสาอากาศ GPS อย่างไร?
- การใช้งานทั่วไป
- คำถามที่พบบ่อย
- บทสรุป
เสาอากาศ GPS ของ Body Cam คืออะไร?

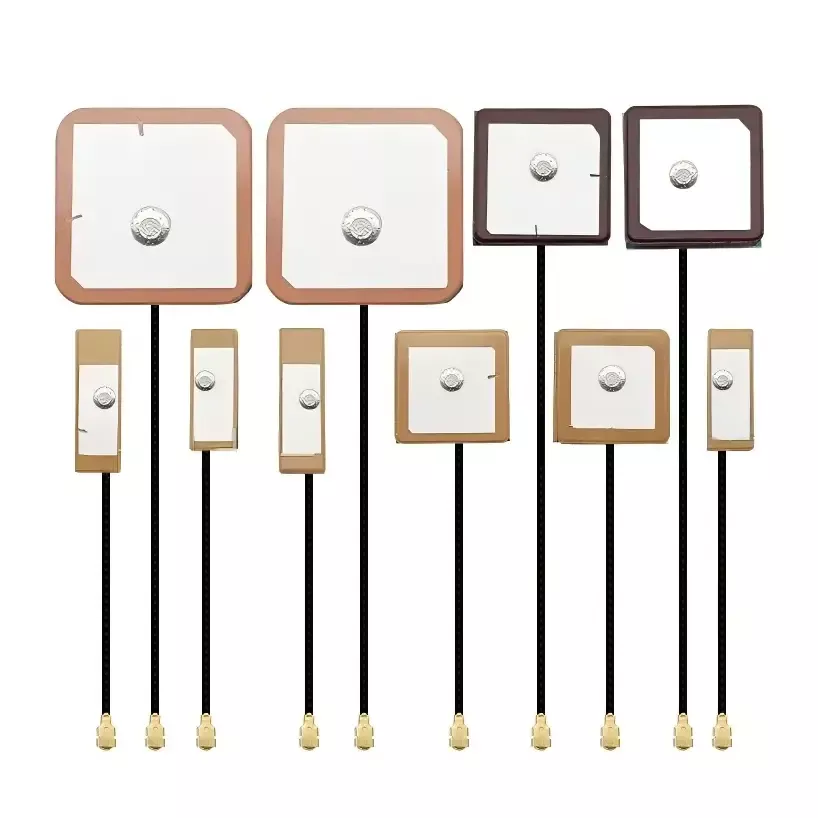

เสาอากาศ GPS ของ Body Cam เป็นส่วนประกอบรับ GNSS แบบพิเศษที่ออกแบบมาเพื่อรับสัญญาณการนำทางด้วยดาวเทียมสำหรับกล้องที่สวมใส่ติดตัวและช่องบันทึกหลักฐานแบบพกพา แตกต่างจากเสาอากาศ GPS ทั่วไป จะต้องทำงานภายในตู้ขนาดกะทัดรัดในขณะที่ต้องรับมือกับสิ่งกีดขวางของร่างกาย การรบกวนทางอิเล็กทรอนิกส์ การเคลื่อนไหว และสภาพแวดล้อมกลางแจ้งที่เปลี่ยนแปลง
โซลูชันของ Qianmu ใช้โครงสร้างแผ่นเซรามิกอิเล็กทริกสูงและโพลาไรเซชันแบบวงกลมทางขวา (RHCP) การออกแบบนี้รองรับ GPS L1 ที่ 1575.42 MHz และ BeiDou B1 ที่ 1561 MHz ในขณะที่ความเข้ากันได้กับระบบนำทางด้วยดาวเทียมหลัก ๆ สามารถรองรับการใช้งานระบุตำแหน่งระดับมืออาชีพในตลาดทั้งในประเทศและต่างประเทศ
เสาอากาศรับสัญญาณดาวเทียมและส่งสัญญาณ RF ที่ปรับให้เหมาะสมไปยังชิปเซ็ตระบุตำแหน่ง อุปกรณ์สามารถคำนวณข้อมูลตำแหน่ง ความเร็ว เวลา และระดับความสูง และเชื่อมโยงข้อมูลตำแหน่งด้วยเสียงและวิดีโอที่บันทึกไว้ สิ่งนี้จะสร้างการเชื่อมโยงในทางปฏิบัติระหว่างเนื้อหาที่บันทึกไว้กับสถานที่ที่เกิดเหตุการณ์
เหตุใดประสิทธิภาพของ GPS จึงมีความสำคัญในกล้องที่สวมใส่ร่างกาย
กล้องติดตัวมักใช้ในขณะที่บุคลากรกำลังเดิน วิ่ง เลี้ยว เข้าไปในอาคาร หรือใช้งานยานพาหนะ การเคลื่อนไหวเหล่านี้สร้างสภาพแวดล้อม RF ที่ยากลำบากมากกว่าเครื่องรับ GPS แบบอยู่กับที่ที่ปกติแล้วจะประสบ
การวางตำแหน่งที่มั่นคงสามารถให้ประโยชน์ในทางปฏิบัติหลายประการ:
- การติดตามหลักฐาน:ข้อมูลตำแหน่งสามารถเชื่อมโยงกับภาพที่บันทึกไว้และกิจกรรมการปฏิบัติงานได้
- บันทึกวิถีต่อเนื่อง:การรับสัญญาณดาวเทียมที่เชื่อถือได้ช่วยลดช่องว่างในการติดตามการเคลื่อนไหว
- ความตระหนักในการปฏิบัติงาน:ทีมงานภาคสนามสามารถรับข้อมูลตำแหน่งที่เชื่อถือได้มากขึ้นระหว่างการปฏิบัติงานนอกสถานที่
- การเลื่อนตำแหน่งที่ลดลง:ประสิทธิภาพของเสาอากาศที่ดีขึ้นสามารถช่วยจำกัดการอ่านตำแหน่งที่ไม่เสถียรที่เกิดจากสัญญาณอ่อนหรือสะท้อนได้
- การใช้งานทั่วโลก:ความเข้ากันได้ของ GNSS หลายระบบมีประโยชน์สำหรับอุปกรณ์ที่มีไว้สำหรับตลาดทางภูมิศาสตร์ที่แตกต่างกัน
สำหรับผู้ผลิต การเลือกเสาอากาศควรได้รับการพิจารณาในช่วงเริ่มต้นของการออกแบบตัวกล้อง แทนที่จะถือเป็นงานการเลือกส่วนประกอบขั้นสุดท้าย
ผู้ซื้อควรประเมินปัจจัยด้านประสิทธิภาพอะไรบ้าง?
1. ความเข้ากันได้ของระบบดาวเทียม
กล้องติดตัวมืออาชีพอาจมีการใช้งานในประเทศและสภาพแวดล้อมการทำงานที่แตกต่างกัน การรองรับ GPS และ BeiDou ในขณะเดียวกันก็รองรับ GLONASS และ Galileo ช่วยเพิ่มความยืดหยุ่นในการออกแบบอุปกรณ์สำหรับตลาดในประเทศและต่างประเทศ
2. โพลาไรซ์แบบวงกลม
สัญญาณดาวเทียม GNSS มีลักษณะโพลาไรเซชันแบบวงกลม เสาอากาศ RHCP ได้รับการออกแบบเพื่อให้ตรงกับคุณสมบัติของสัญญาณนี้ และสามารถช่วยลดผลกระทบของสัญญาณที่สะท้อนและโพลาไรซ์ที่ไม่เหมาะสมบางอย่างได้ สิ่งนี้มีประโยชน์อย่างยิ่งกับอาคาร ยานพาหนะ โครงสร้างโลหะ และพื้นผิวสะท้อนแสงอื่นๆ
3. ความต้านทานต่อการรบกวน RF
กล้องติดตัวสมัยใหม่อาจมีโมดูลการสื่อสาร 4G/5G, Wi-Fi, โปรเซสเซอร์, แบตเตอรี่ และวงจรอิเล็กทรอนิกส์อื่นๆ ส่วนประกอบเหล่านี้สามารถสร้างสภาพแวดล้อมที่ซับซ้อนทางไฟฟ้าได้ การจับคู่เสาอากาศและการแยกทางกายภาพที่เหมาะสมสามารถช่วยลดการเชื่อมต่อ RF ที่ไม่ต้องการและปรับปรุงเสถียรภาพของตำแหน่งได้
4. ความน่าเชื่อถือด้านสิ่งแวดล้อม
อุปกรณ์ระดับมืออาชีพอาจต้องเผชิญกับความร้อนในฤดูร้อน ความหนาวเย็นในฤดูหนาว การสั่นสะเทือน การกระแทก ความชื้น และการทำงานกลางแจ้งเป็นเวลานาน การออกแบบเซรามิกอุตสาหกรรมของ Qianmu ได้รับการกำหนดไว้สำหรับช่วงอุณหภูมิการทำงานที่ -40°C ถึง +75°C ซึ่งรองรับการใช้งานที่ส่วนประกอบระดับผู้บริโภคอาจไม่ให้ค่ารักษาสิ่งแวดล้อมที่เพียงพอ
5. ความทนทานทางกล
อุปกรณ์ที่สวมใส่ร่างกายจะประสบกับการเคลื่อนไหวและการจัดการทางกายภาพซ้ำแล้วซ้ำอีก โครงสร้างเสาอากาศเซรามิกที่แข็งแกร่งสามารถให้ความเสถียรของขนาดได้ดีกว่าโครงสร้างที่ยืดหยุ่นในการใช้งานที่ความทนทานเชิงกลเป็นสิ่งสำคัญ
เสาอากาศ GPS แบบเซรามิกกับเสาอากาศ FPC
เทคโนโลยีเสาอากาศทั้งเซรามิกและ FPC นั้นมีประโยชน์ แต่มีลักษณะที่แตกต่างกัน ตัวเลือกที่ถูกต้องขึ้นอยู่กับโครงสร้างของผลิตภัณฑ์ พื้นที่ว่าง สภาพแวดล้อม ประสิทธิภาพการวางตำแหน่งที่ต้องการ และการใช้งานเป้าหมาย
| ปัจจัยการเปรียบเทียบ | เสาอากาศเซรามิก เฉียนมู่ | เสาอากาศ GPS FPC มาตรฐาน |
|---|---|---|
| วัสดุหลัก | เซรามิกเผาอุณหภูมิสูงอุตสาหกรรม | ฟิล์ม PI ที่ยืดหยุ่น |
| การรับสัญญาณ | ออกแบบมาเพื่อการรับสัญญาณดาวเทียมที่แข็งแกร่ง | เหมาะสำหรับการใช้งานทั่วไปที่มีขนาดกะทัดรัด |
| โพลาไรซ์ | รฮ | ขึ้นอยู่กับการออกแบบเสาอากาศ |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +75°ซ | ขึ้นอยู่กับรุ่นเฉพาะ |
| โครงสร้างทางกล | โครงสร้างเซรามิกที่แข็งแกร่ง | โครงสร้างฟิล์มที่ยืดหยุ่น |
| การควบคุมสัญญาณรบกวน | ออกแบบมาสำหรับสภาพแวดล้อม RF ที่มีความต้องการสูง | ขึ้นอยู่กับรูปแบบระบบและการติดตั้ง |
| การใช้งานทั่วไป | กล้องติดตัวมืออาชีพและอาคารอุตสาหกรรม | อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอุปกรณ์พกพาขนาดกะทัดรัด |
สำหรับผู้ผลิตที่พัฒนาอุปกรณ์บันทึกหลักฐานระดับมืออาชีพ เสาอากาศ GNSS แบบเซรามิกสามารถนำเสนอการผสมผสานที่เป็นประโยชน์ของประสิทธิภาพ RF ความต้านทานต่อสิ่งแวดล้อม และความเสถียรของโครงสร้าง
ข้อมูลจำเพาะทางเทคนิคที่สำคัญ
เมื่อประเมินเสาอากาศ GPS สำหรับกล้องติดตัว วิศวกรควรตรวจสอบข้อกำหนด RF และกลไกที่สมบูรณ์ แทนที่จะมุ่งเน้นไปที่ความเข้ากันได้ของความถี่ที่กำหนดเท่านั้น
| พารามิเตอร์ | ข้อมูลจำเพาะของ เฉียนมู่ |
|---|---|
| ประเภทสินค้า | เสาอากาศติดพื้นผิวเซรามิก GNSS |
| วงดนตรีปฏิบัติการ | จีพีเอส L1: 1575.42 เมกะเฮิรตซ์; เป่ยโต่ว B1: 1561 MHz |
| โพลาไรซ์ | โพลาไรเซชันแบบวงกลมด้านขวา (RHCP) |
| ลักษณะความต้านทาน | 50Ω |
| VSWR | ≤1.8 |
| กำไรสูงสุด | 3.0–3.8 เดซิเบล |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +75°ซ |
| อุณหภูมิในการจัดเก็บ | -45°ซ ถึง +80°ซ |
| การติดตั้ง | การวางตำแหน่ง SMT การบัดกรีผ่านรู หรือตัวเชื่อมต่อแบบกำหนดเอง |
ข้อมูลจำเพาะเหล่านี้เป็นจุดเริ่มต้นที่เป็นประโยชน์สำหรับวิศวกร RF อย่างไรก็ตาม ควรตรวจสอบประสิทธิภาพของเสาอากาศขั้นสุดท้ายเสมอหลังจากรวมเข้ากับกล่องหุ้มตัวกล้องที่สมบูรณ์แล้ว เนื่องจากวัสดุของตัวเครื่อง การวางแบตเตอรี่ โครงร่าง PCB การเดินสายเคเบิล และโมดูลไร้สายในบริเวณใกล้เคียงอาจส่งผลต่อประสิทธิภาพ RF จริงได้อย่างมีนัยสำคัญ
ควรติดตั้งเสาอากาศ GPS อย่างไร?
แม้แต่เสาอากาศประสิทธิภาพสูงก็สามารถทำงานได้ต่ำกว่าหากติดตั้งไม่ถูกต้อง การรวมกลไกและ RF อย่างเหมาะสมจึงเป็นสิ่งสำคัญ
เลือกตำแหน่งการติดตั้งที่เหมาะสม
พื้นที่การแผ่รังสีเซรามิกไม่ควรถูกครอบด้วยตัวเรือนโลหะ แบตเตอรี่ หรือที่ยึดโลหะโดยตรง โดยทั่วไปแล้วบริเวณที่ไม่ใช่โลหะไปทางส่วนบนของตัวกล้องจะเหมาะกว่า Qianmu แนะนำให้รักษาระยะห่างอย่างน้อย 15 มม. จากเสาอากาศ 4G/5G และ Wi-Fi ในจุดที่โครงสร้างผลิตภัณฑ์อนุญาต
ปฏิบัติตามขั้นตอนการบัดกรีที่ถูกต้อง
สำหรับเสาอากาศแบบพิน ข้อต่อบัดกรีควรจะสมบูรณ์และแน่นหนา สำหรับผลิตภัณฑ์ SMT เสาอากาศควรจัดตำแหน่งอย่างถูกต้องและติดตั้งตามกระบวนการ PCB ที่แนะนำ ควรหลีกเลี่ยงแรงกดดันทางกลที่มากเกินไป เนื่องจากส่วนประกอบเซรามิกอาจได้รับความเสียหายจากการจัดการที่ไม่เหมาะสม
สายเคเบิลควบคุมและการกำหนดเส้นทางสายไฟ
ควรเดินสายเสาอากาศอย่างระมัดระวังเพื่อลดการเชื่อมต่อกับสายไฟและวงจรกระแสสูงโดยไม่จำเป็น ในกรณีที่เหมาะสม สามารถใช้วัสดุฉนวนเพื่อแยกเสาอากาศออกจากแหล่งสัญญาณรบกวนทางไฟฟ้าแรงสูงได้
ทดสอบอุปกรณ์ที่สมบูรณ์
การทดสอบส่วนประกอบในห้องปฏิบัติการถือเป็นสิ่งสำคัญ แต่ไม่ควรแทนที่การตรวจสอบความถูกต้องของเครื่องจักรทั้งหมด หลังการประกอบ ผู้ผลิตควรประเมินการรับสัญญาณดาวเทียมแบบสตาร์ทเย็นและสตาร์ทร้อน ความแม่นยำของตำแหน่ง จำนวนดาวเทียม และความต่อเนื่องของวิถีภายใต้สภาพกลางแจ้งที่สมจริง
แอปพลิเคชั่นใดบ้างที่สามารถใช้เสาอากาศ GPS ของ Body Cam ได้
เสาอากาศ GNSS ระดับมืออาชีพสามารถรองรับอุปกรณ์บันทึกและวางตำแหน่งแบบเคลื่อนที่ได้หลากหลาย รวมถึง:
- กล้องติดตัวบังคับใช้กฎหมาย 4G/5G
- สถานีบันทึกตำรวจและตำรวจจราจร
- กล้องติดตัวการจัดการเมืองและการบริหารถนน
- อุปกรณ์ภาพและเสียงของแผนกดับเพลิง
- ช่องบันทึกภาพแบบป้องกันการระเบิดและปลอดภัยอย่างแท้จริง
- อุปกรณ์ตรวจสอบเหมืองแร่และปิโตรเคมี
- อุปกรณ์ตรวจสอบกำลังและอุปกรณ์ตระเวนรถไฟ
- สถานีตรวจสอบกลางแจ้งและสถานีปฏิบัติงานภาคสนาม
- กล้องติดตัวแบบมัลติแบนด์ที่มุ่งเน้นการส่งออก
การผสมผสานระหว่างการรับ GNSS การบูรณาการขนาดกะทัดรัด และความทนทานต่อสิ่งแวดล้อมทำให้เทคโนโลยีเสาอากาศนี้มีความเกี่ยวข้องเป็นพิเศษกับอุปกรณ์ระดับมืออาชีพที่ต้องทำงานอย่างต่อเนื่องนอกสภาพแวดล้อมภายในอาคารที่มีการควบคุม
คำถามที่พบบ่อย
1. เสาอากาศ GPS ของ Body Cam รองรับระบบดาวเทียมใดบ้าง
เสาอากาศได้รับการออกแบบโดยใช้ความถี่ GPS L1 และ BeiDou B1 และรองรับแอปพลิเคชัน GNSS หลายระบบที่เกี่ยวข้องกับ GPS, BeiDou, GLONASS และ Galileo
2. เหตุใด RHCP จึงมีความสำคัญสำหรับการรับสัญญาณ GNSS
RHCP หรือโพลาไรเซชันแบบวงกลมด้านขวา ตรงกับคุณลักษณะโพลาไรเซชันของสัญญาณดาวเทียม GNSS ทั่วไป สามารถช่วยปรับปรุงความสม่ำเสมอในการรับสัญญาณ และลดผลกระทบของสัญญาณที่สะท้อนหรือโพลาไรซ์ที่ไม่เหมาะสมบางส่วน
3. เสาอากาศสามารถทำงานได้ในอุณหภูมิที่สูงมากหรือไม่?
ช่วงอุณหภูมิการทำงานที่ระบุคือ -40°C ถึง +75°C ทำให้เสาอากาศเหมาะสำหรับการใช้งานกลางแจ้งและอุตสาหกรรมที่มีความต้องการสูง
4. สามารถปรับแต่งเสาอากาศให้เหมาะกับตัวกล้องดีไซน์ใหม่ได้หรือไม่
ใช่. ในฐานะผู้ผลิตดั้งเดิม Qianmu สามารถรองรับการพัฒนาเสาอากาศแบบกำหนดเองตามโครงสร้างอุปกรณ์ ความถี่ในการทำงาน ข้อกำหนดในการติดตั้ง การกำหนดค่าตัวเชื่อมต่อ และเป้าหมายประสิทธิภาพ RF
5. ควรรักษาระยะห่างจากเสาอากาศ 4G/5G และ Wi-Fi ไว้เท่าใด
แนะนำให้เว้นระยะห่างอย่างน้อย 15 มม. ในกรณีที่โครงสร้างผลิตภัณฑ์อนุญาต ระยะห่างสุดท้ายควรได้รับการยืนยันผ่านการทดสอบ RF เนื่องจากรูปทรงของตู้และอุปกรณ์อิเล็กทรอนิกส์ภายในสามารถเปลี่ยนตำแหน่งเสาอากาศที่เหมาะสมได้
6. จำเป็นต้องมีการทดสอบกลางแจ้งหลังการติดตั้งเสาอากาศหรือไม่?
ใช่. ขอแนะนำอย่างยิ่งให้ทำการทดสอบกลางแจ้งกับอุปกรณ์ทั้งชุด วิศวกรควรตรวจสอบการได้มาของดาวเทียม ความแม่นยำของตำแหน่ง การออกสตาร์ทขณะเย็นและร้อน และความต่อเนื่องของวิถีโคจรหลังจากที่เสาอากาศถูกรวมเข้ากับโครงปิดสุดท้ายแล้ว
บทสรุป
เสาอากาศ GNSS ที่เชื่อถือได้เป็นองค์ประกอบสำคัญของกล้องติดตัวมืออาชีพ เนื่องจากประสิทธิภาพของการระบุตำแหน่งมีอิทธิพลต่อความแม่นยำของตำแหน่ง การตรวจสอบย้อนกลับของหลักฐาน และความน่าเชื่อถือในการปฏิบัติงาน โครงสร้างเซรามิก โพลาไรเซชัน RHCP ความเข้ากันได้ของ GNSS หลายระบบ การควบคุมสัญญาณรบกวน และประสิทธิภาพในช่วงอุณหภูมิกว้างสามารถเป็นรากฐานที่แข็งแกร่งยิ่งขึ้นสำหรับการใช้งานกล้องติดตัวที่มีความต้องการสูง
เฉียนมู่ ผสมผสานการวิจัยและพัฒนาเสาอากาศ การผลิต การทดสอบ RF และการผลิตแบบกำหนดเอง เพื่อสนับสนุนผู้ผลิตกล้องติดตัวและผู้วางระบบ สำหรับโครงการที่ต้องการแถบความถี่ ขนาด ตัวเชื่อมต่อ โครงสร้างการติดตั้ง หรือการเพิ่มประสิทธิภาพ RF แบบกำหนดเอง ให้สำรวจโซลูชันเสาอากาศ GPS ของ Body Cam และติดต่อเราสำหรับการให้คำปรึกษาทางเทคนิค ตัวอย่าง และการพัฒนาเสาอากาศแบบกำหนดเอง
