เสาอากาศแพทช์เซรามิก

เสาอากาศ Bluetooth Ceramic Patch เป็นเสาอากาศ RF ในตัวขนาดจิ๋วที่พัฒนาขึ้นเป็นพิเศษสำหรับย่านความถี่การสื่อสาร Bluetooth 2.4GHz ใช้เซรามิกอิเล็กทริกสูงเป็นสารตั้งต้นหลัก และผลิตผ่านการเผาผนึกแบบชั้นต่อชั้นที่อุณหภูมิสูง และการแกะสลักวงจรโลหะที่มีความแม่นยำ

เสาอากาศนี้เป็นส่วนประกอบตัวรับส่งสัญญาณ RF แพทช์แบบพาสซีฟ ไม่จำเป็นต้องเดินสายไฟภายนอกหรือพื้นที่ว่างขนาดใหญ่ระหว่างการติดตั้ง

ด้วยวัสดุอิเล็กทริกสูงและโครงสร้างที่กะทัดรัด ทำให้สามารถส่งและรับสัญญาณ Bluetooth ได้อย่างมีประสิทธิภาพในพื้นที่จำกัด ในขณะเดียวกันก็ให้ข้อดีต่างๆ เช่น การใช้พลังงานต่ำ ประสิทธิภาพการป้องกันสัญญาณรบกวนที่แข็งแกร่ง และความเสถียรสูง

มีการใช้กันอย่างแพร่หลายในฐานะโซลูชันเสาอากาศในตัวระดับไฮเอนด์สำหรับการผลิตจำนวนมากของอุปกรณ์บลูทูธที่สวมใส่ได้ ผลิตภัณฑ์สมาร์ทโฮม เทอร์มินัล IoT และอุปกรณ์บลูทูธที่ติดตั้งในยานพาหนะ

มันทำงานอย่างไร

เสาอากาศแพทช์เซรามิกบลูทูธการสื่อสาร Qianmu ใช้โครงสร้างการแผ่รังสีเซรามิกไดอิเล็กตริกสูงและไมโครสตริป ซึ่งประกอบด้วยซับสเตรตไดอิเล็กทริกเซรามิก แผ่นรังสีพื้นผิวโลหะ และเลเยอร์การจับคู่พื้นดินด้านล่าง

โครงสร้างนี้ให้การส่งสัญญาณที่เสถียร การควบคุมพารามิเตอร์ที่แม่นยำ และประสิทธิภาพที่เชื่อถือได้ซึ่งตรวจสอบผ่านการทดสอบในห้องปฏิบัติการ

เสียงสะท้อนของวงดนตรีที่แม่นยำ

ด้วยการใช้พื้นผิวเซรามิกไดอิเล็กตริกสูง 9.2 เสาอากาศจึงจับคู่ย่านความถี่ Bluetooth เต็มรูปแบบที่ 2400–2483.5MHz ได้อย่างแม่นยำ ด้วยความแม่นยำในการจับคู่แบนด์สูงถึง 99.6% ช่วยลดการชดเชยความถี่และการลดทอนสัญญาณได้อย่างมีประสิทธิภาพ ช่วยแก้ปัญหาความล่าช้าของ Bluetooth และปัญหาการขาดการเชื่อมต่อ

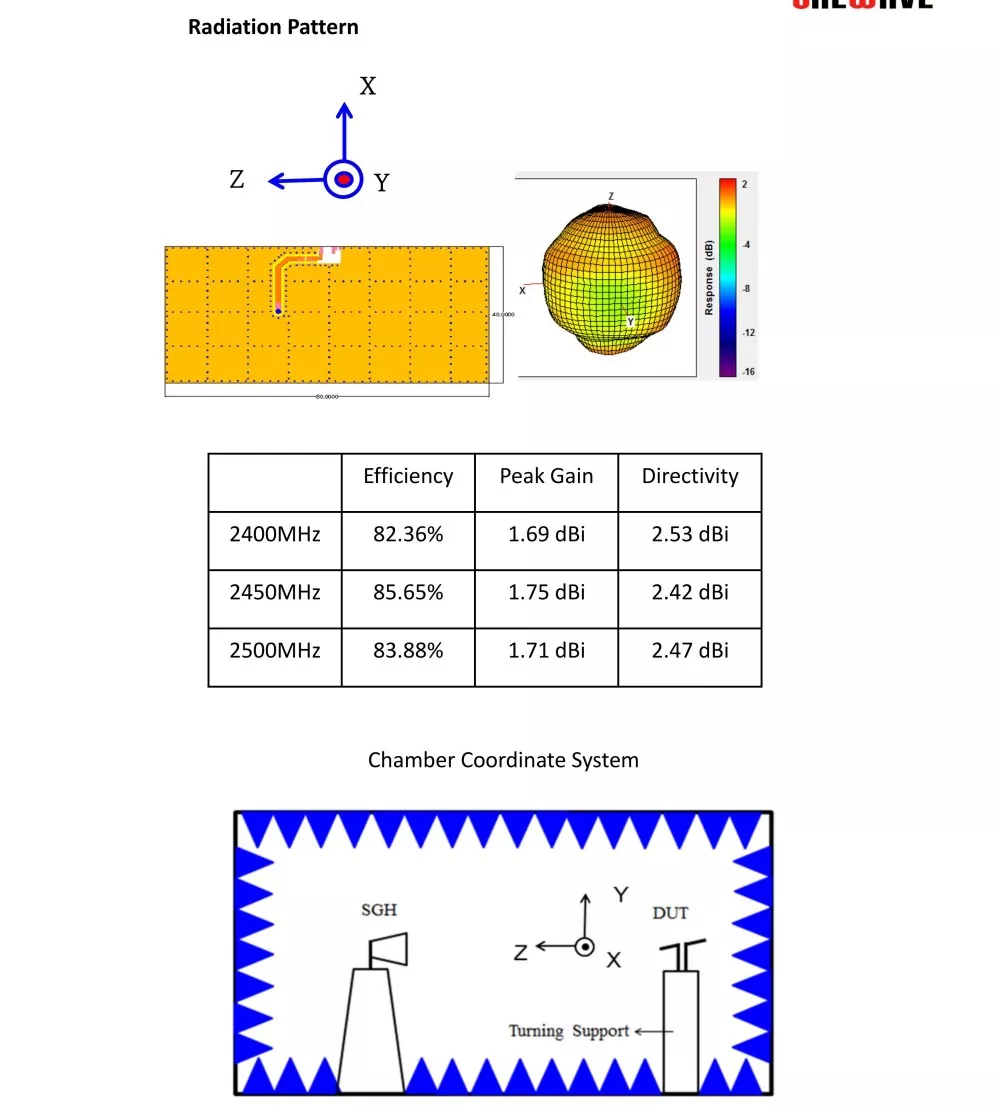

การแผ่รังสีรอบทิศทาง 360°

วงจรไมโครสตริปที่มีความแม่นยำพื้นผิวสร้างสนามรังสีแม่เหล็กไฟฟ้าที่สม่ำเสมอโดยมีความสม่ำเสมอของรังสีสูงถึง 95% เมื่อเปรียบเทียบกับเสาอากาศ PCB ทั่วไป จะช่วยลดจุดบอดของสัญญาณได้อย่างมากและให้การเชื่อมต่อแบบหลายมุมสำหรับอุปกรณ์ต่างๆ ที่มีเสถียรภาพมากขึ้น

ความต้านทานการรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่ง

วัสดุเซรามิกไดอิเล็กทริกให้การแยกแม่เหล็กไฟฟ้าโดยธรรมชาติ ช่วยป้องกันสัญญาณรบกวนจากชิปมาเธอร์บอร์ด อุปกรณ์จ่ายไฟ และเสียงรบกวนจากแบตเตอรี่ ภายใต้สภาวะที่ซับซ้อน อัตราส่วนสัญญาณต่อเสียงรบกวนจะเพิ่มขึ้น 4–6dB ซึ่งให้ประสิทธิภาพการป้องกันสัญญาณรบกวนที่ดีกว่าสปริงและเสาอากาศ PCB ทั่วไป

การจับคู่ความต้านทานพลังงานต่ำ

เสาอากาศใช้อิมพีแดนซ์ที่แม่นยำมาตรฐาน 50Ω ซึ่งตรงกับอัตราส่วนคลื่นนิ่งที่ ≤1.3 ทำให้มั่นใจได้ว่าสัญญาณจะสูญเสียต่ำมาก สามารถลดการใช้พลังงานบลูทูธได้ถึง 15% ทำให้เหมาะสำหรับการใช้งาน BLE ที่ใช้พลังงานต่ำและความต้องการอายุการใช้งานแบตเตอรี่ที่ยาวนาน

การทำงานที่มั่นคงภายใต้ช่วงอุณหภูมิที่กว้าง

โครงสร้างซินเตอร์ที่อุณหภูมิสูงในตัวให้ความเสถียรทางความร้อนที่ดีเยี่ยม หลังจากการทดสอบการหมุนเวียนที่อุณหภูมิสูงและต่ำตั้งแต่ -40°C ถึง +85°C ค่าเบี่ยงเบนความถี่ยังคงอยู่ภายใน ≤±2MHz เสาอากาศรักษาประสิทธิภาพที่มั่นคงในสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำ

คู่มือการเลือกผลิตภัณฑ์

นักพัฒนาและผู้ซื้อฮาร์ดแวร์จำนวนมากมุ่งเน้นเฉพาะขนาดและละเลยความเหมาะสมกับสภาพการทำงานและพารามิเตอร์ ส่งผลให้เกิดการทำงานซ้ำในการผลิตจำนวนมากและเทอร์มินอลขัดข้อง เมื่อเลือกเสาอากาศแพทช์เซรามิก Bluetooth คุณสามารถจับคู่ได้อย่างแม่นยำตามขนาดหลักสามมิติ:

• เลือกตามความต้องการพลังงานของอุปกรณ์: สำหรับอุปกรณ์ BLE พลังงานต่ำและอุปกรณ์สวมใส่ที่ใช้พลังงานจากแบตเตอรี่ ให้จัดลำดับความสำคัญของเสาอากาศเซรามิกมาตรฐานพลังงานต่ำพิเศษเพื่อยืดอายุการใช้งานแบตเตอรี่ของอุปกรณ์อย่างมาก สำหรับอุปกรณ์ปลั๊กอิน ให้เลือกเวอร์ชันปรับปรุงที่ได้รับการปรับปรุงสูง

• เลือกตามสภาพการทำงาน: สำหรับอุปกรณ์พลเรือนที่มีอุณหภูมิปกติในอาคาร รุ่นปกติสามารถยอมรับได้; สำหรับอุปกรณ์ที่ติดตั้งบนยานพาหนะ อุปกรณ์กลางแจ้งและอุปกรณ์อุตสาหกรรม ต้องเลือกรุ่นป้องกันการสั่นสะเทือนอุณหภูมิกว้างเกรดอุตสาหกรรม พวกเขาสามารถทนต่อสภาพแวดล้อมที่รุนแรงและประสิทธิภาพจะไม่ลดลงเมื่อใช้งานเป็นเวลานาน

• เลือกตามโครงสร้างของอุปกรณ์: สำหรับอุปกรณ์ที่มีตัวเครื่องเล็กมากและไม่มีพื้นที่ส่วนหัวที่สงวนไว้ ให้เลือกรุ่นติดตั้งบนพื้นผิวขนาดจิ๋ว สำหรับอุปกรณ์ที่ต้องการการส่งสัญญาณ Bluetooth ระยะไกลและเครือข่ายแบบ Mesh ให้เลือกรุ่นแบบกำหนดเองที่มีอัตราขยายสูงและป้องกันการรบกวนสูง

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือข้อได้เปรียบที่ยิ่งใหญ่ที่สุดของเสาอากาศแพทช์เซรามิก Bluetooth เหนือเสาอากาศทั่วไป?

A1: ข้อได้เปรียบหลักคือความเสถียรสูง การใช้พลังงานต่ำ ป้องกันการรบกวนที่แข็งแกร่ง ความต้านทานต่ออุณหภูมิสูงและต่ำ ความสม่ำเสมอสูงในการผลิตจำนวนมาก จัดการจุดปวดของเสาอากาศ PCB ทั่วไปและเสาอากาศสปริงได้อย่างสมบูรณ์แบบ เช่น การรบกวนง่าย การเบี่ยงเบนความถี่ขนาดใหญ่ การใช้พลังงานสูง และความต้านทานการสั่นสะเทือนที่ไม่ดี เหมาะอย่างยิ่งสำหรับการผลิตจำนวนมากของฮาร์ดแวร์อัจฉริยะระดับไฮเอนด์ อุปกรณ์อุตสาหกรรมและยานยนต์

คำถามที่ 2: เสาอากาศนี้รองรับโปรโตคอลพลังงานต่ำ Bluetooth 5.0/5.1/5.3 BLE หรือไม่

A2: รองรับอย่างเต็มที่ เข้ากันได้กับโปรโตคอล Bluetooth ทุกรุ่น เข้ากันได้กับ BLE พลังงานต่ำ, เครือข่าย Bluetooth Mesh, การส่งสัญญาณไร้สายสากล 2.4G และเข้ากันได้กับโมดูล Bluetooth กระแสหลักทั้งหมดในตลาด

Q3: สามารถปรับแต่งขนาด พารามิเตอร์ และโลโก้แบรนด์ได้หรือไม่

A3: รองรับการปรับแต่งแบบเต็มมิติ ในฐานะโรงงานต้นทาง สามารถปรับขนาดเสาอากาศ ความต้านทาน และอัตราขยายได้ตามความต้องการของลูกค้า รองรับการพิมพ์ซิลค์สกรีนของโลโก้พิเศษของลูกค้าบนตัวเครื่อง และปรับให้เข้ากับข้อกำหนดการผลิตจำนวนมากของฉลากส่วนตัว OEM/ODM
