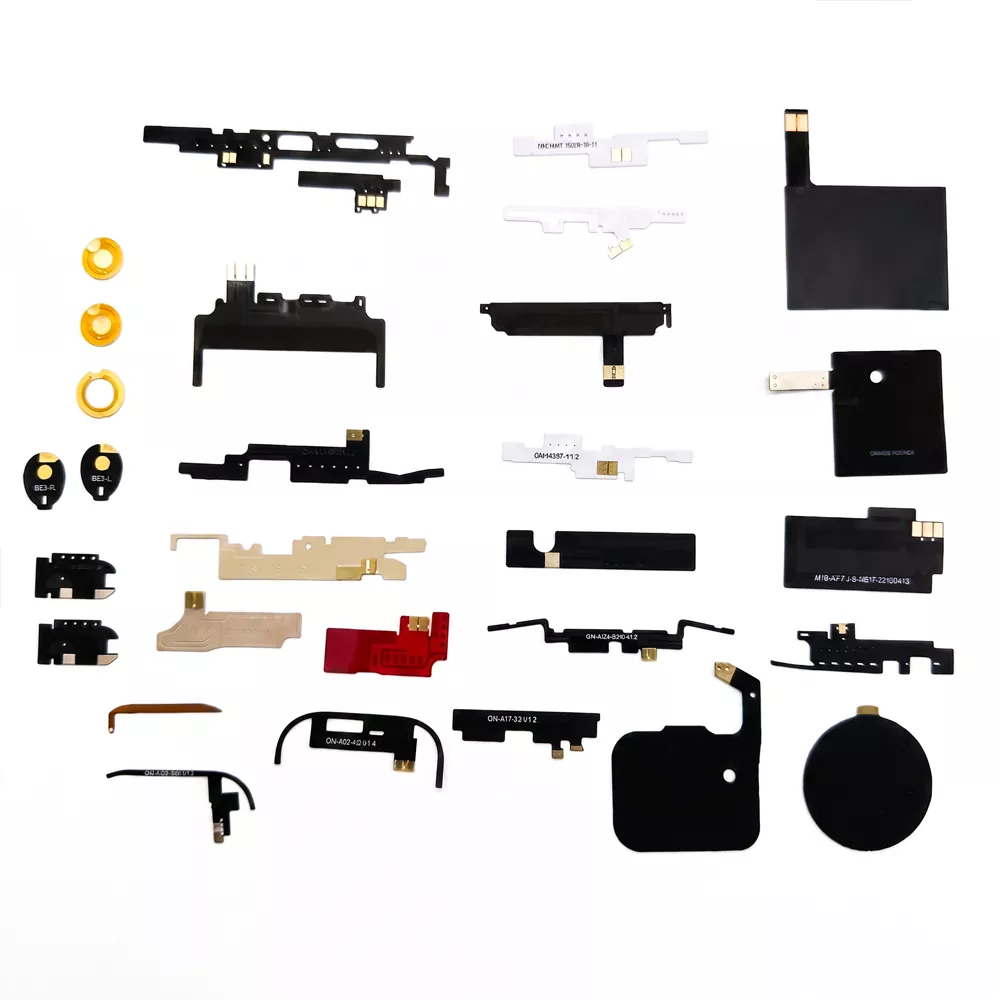

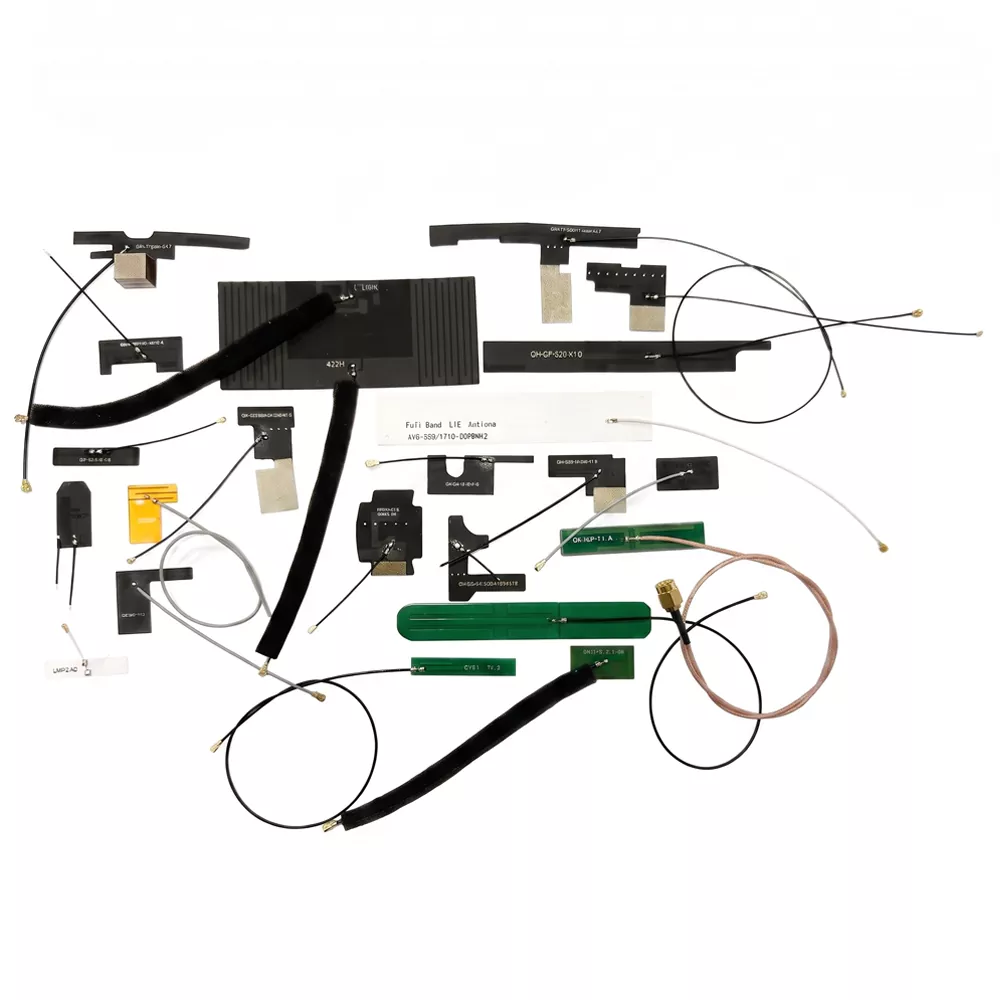

เสาอากาศวงจรพิมพ์แบบยืดหยุ่น (FPC)

เสาอากาศ FPC คืออะไร?

เสาอากาศ FPC หรือเสาอากาศวงจรพิมพ์แบบยืดหยุ่น (FPC) ใช้ฟิล์ม PI และ PET ที่ยืดหยุ่นเป็นวัสดุตั้งต้น และประดิษฐ์โดยการแกะสลักและการพิมพ์เพื่อสร้างวงจรเสาอากาศ โดยมีคุณสมบัติน้ำหนักเบา บาง ยืดหยุ่น และโค้งงอได้ ช่วยให้ปรับให้เข้ากับพื้นผิวโค้งได้ ความหนาตั้งแต่ 0.03 ถึง 0.2 มม. และน้ำหนักน้อยกว่า 1 กรัม เสาอากาศสามารถส่งและรับสัญญาณไร้สายและเข้ากันได้กับโปรโตคอล รวมถึง WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT และ LoRa ครอบคลุมคลื่นความถี่ 2.4 GHz, 5 GHz และ 5.8 GHz Qianmu Communications เป็นผู้ผลิตเสาอากาศ FPC มืออาชีพที่มีประสบการณ์ในอุตสาหกรรมอย่างยาวนาน เรามีห้องป้องกันคลื่นไมโครเวฟ 3 ห้องและมีบุคลากรด้านการวิจัยและพัฒนามากกว่า 10 คน ซึ่งช่วยให้เราสามารถให้บริการแบบครบวงจรตั้งแต่การออกแบบโซลูชันเสาอากาศไปจนถึงการผลิตจำนวนมาก

จุดขายที่สำคัญ

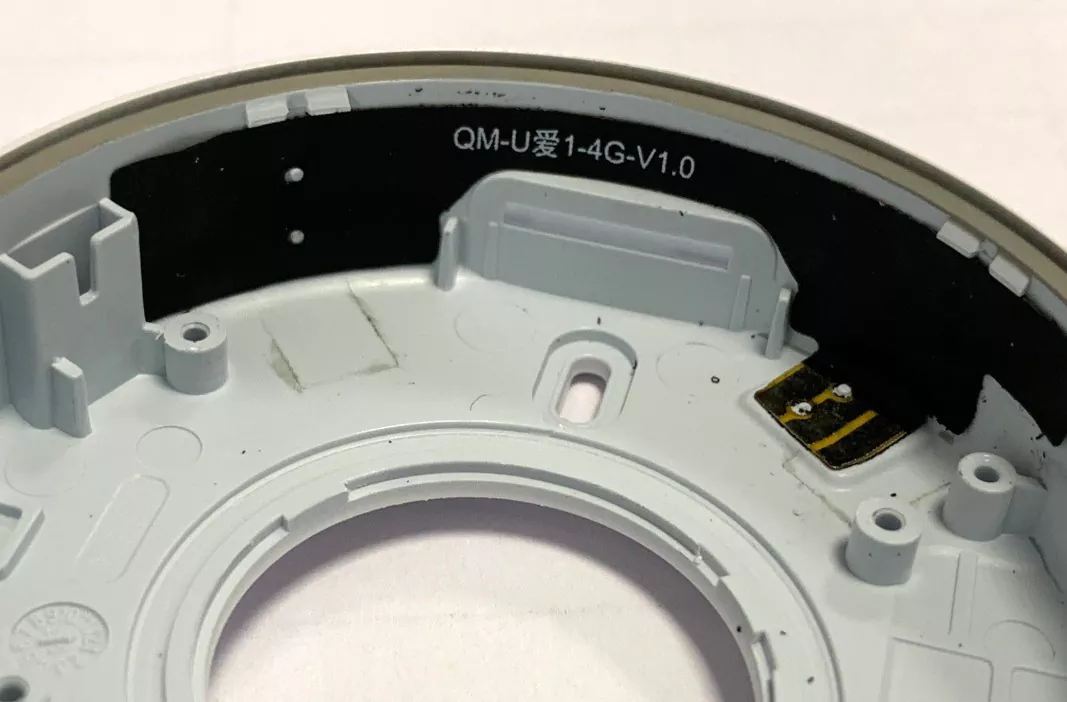

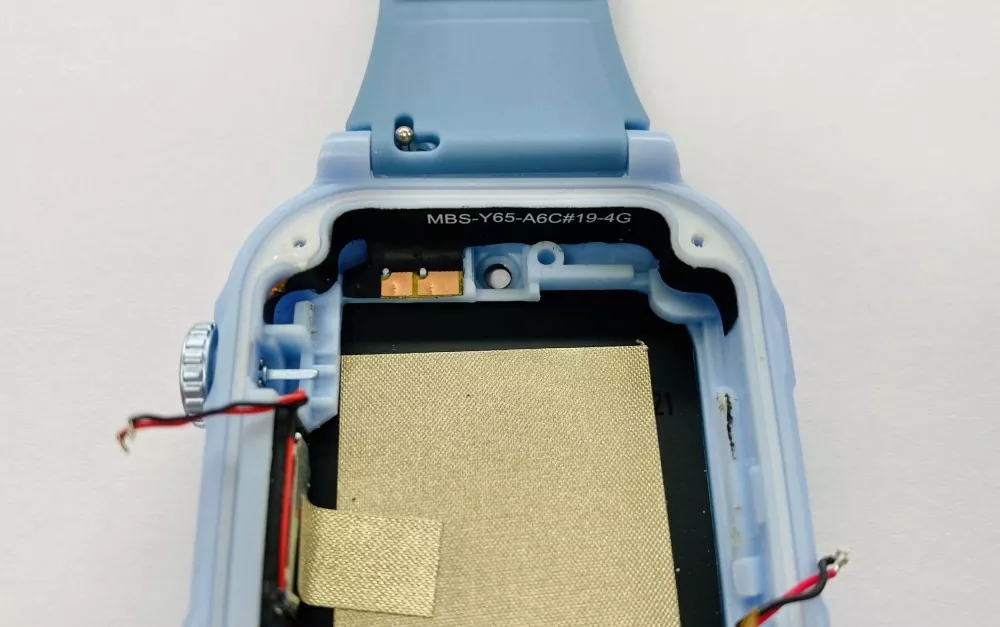

บางเฉียบและยืดหยุ่น มีพื้นที่ว่าง

เสาอากาศวงจรพิมพ์แบบยืดหยุ่น (FPC) มีความหนาเพียง 0.03–0.2 มม. และสามารถโค้งงอหรือพับได้ตามต้องการ สามารถโค้งงอได้ 90° ไปตามผนังด้านในของช่องภายในอุปกรณ์ ปรับให้เข้ากับการออกแบบโครงสร้างที่ซับซ้อนต่างๆ ได้อย่างสมบูรณ์แบบ ไม่ว่าเคสอุปกรณ์จะแบนหรือโค้ง เสาอากาศ FPC ก็สามารถปรับให้เข้ากับพื้นผิวได้อย่างง่ายดาย

ครอบคลุมย่านความถี่กว้างแบบมัลติแบนด์

รองรับโปรโตคอลการสื่อสารที่หลากหลาย รวมถึง 4G/5G, WiFi ฟูลแบนด์, Bluetooth, GPS/GNSS, LoRa และ NFC เสาอากาศ FPC แบบชิปตัวเดียวสามารถครอบคลุมคลื่นความถี่ตั้งแต่ 700 MHz ถึง 2700 MHz หรือกว้างกว่านั้นอีก เพื่อตอบสนองความต้องการการสื่อสารของอุปกรณ์หลายโหมดและหลายความถี่

การออกแบบที่มีน้ำหนักเบา

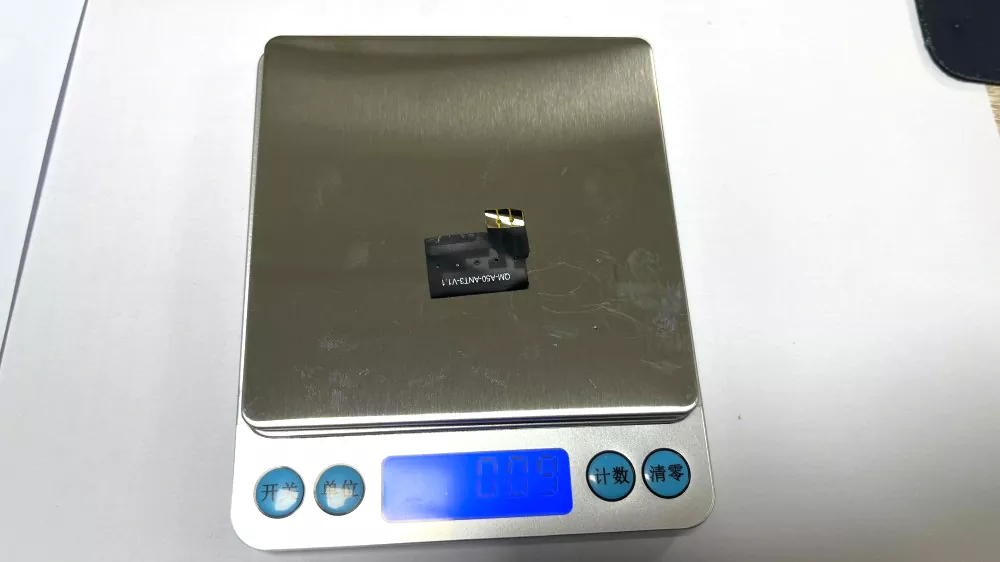

เสาอากาศ FPC มีน้ำหนักน้อยกว่า 1 กรัม เบากว่าเสาอากาศโลหะทั่วไปมากกว่า 50% สำหรับผลิตภัณฑ์ที่ไวต่อน้ำหนัก เช่น อุปกรณ์สวมใส่และโดรน เสาอากาศ FPC เป็นตัวเลือกที่ดีที่สุด

พร้อมใช้งานทันทีเมื่อแกะออกจากกล่อง ประกอบง่าย

มีกาวรองมาตรฐาน 3M 300LSE เพื่อการประกอบลอกและติดอย่างรวดเร็วภายใน 2 นาที ใช้ได้กับ IPEX, U.FL, MHF4 และตัวเลือกตัวเชื่อมต่ออื่นๆ

หมายเหตุสำคัญสำหรับการติดตั้งเสาอากาศ

1. เก็บให้ห่างจากพื้นผิวโลหะ

อย่าติดตั้งเสาอากาศโดยตรงหรือใกล้กับพื้นผิวโลหะ เนื่องจากอาจส่งผลต่อการจับคู่อิมพีแดนซ์ เปลี่ยนรูปแบบการแผ่รังสี และลดประสิทธิภาพของเสาอากาศโดยรวม

2. หลีกเลี่ยงการดัดงอมากเกินไป

อย่าโค้งงอหรือพับเสาอากาศมากเกินไประหว่างการติดตั้ง เนื่องจากการเสียรูปมากเกินไปอาจทำให้ตัวนำภายในเสียหาย และส่งผลเสียต่อประสิทธิภาพของ RF

3. ตรวจสอบให้แน่ใจว่าติดตั้งอย่างปลอดภัย

ยึดเสาอากาศให้แน่นและสม่ำเสมอระหว่างการติดตั้งเพื่อป้องกันการเสียรูปที่อาจส่งผลต่อประสิทธิภาพการแผ่รังสีและความเสถียรของสัญญาณ

4. รักษาระยะห่างรอบๆ เสาอากาศให้เพียงพอ

รักษาระยะห่างอย่างน้อย 5 มม. ด้านบนและทั้งสองด้านของเสาอากาศ หลีกเลี่ยงการวางชิ้นส่วนที่เป็นโลหะ ร่องรอยสัญญาณความเร็วสูง หรือพื้นที่ทองแดงขนาดใหญ่ใกล้กับเสาอากาศ เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด

5. ใช้งานด้วยความระมัดระวังระหว่างการประกอบ

แม้ว่าเสาอากาศจะมีโครงสร้างที่ยืดหยุ่น แต่วัสดุ FPC ก็มีความแข็งแรงเชิงกลจำกัด หลีกเลี่ยงการดึง บิด หรือกระแทกมากเกินไประหว่างการติดตั้งและการประกอบ

6. เก็บในที่แห้ง

หลีกเลี่ยงการเก็บเสาอากาศไว้ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือมีความชื้นสูง เก็บผลิตภัณฑ์ไว้ในที่แห้งเพื่อรักษาประสิทธิภาพทางไฟฟ้าที่มั่นคงและความน่าเชื่อถือในระยะยาว

การควบคุมและการทดสอบคุณภาพ

Qianmu Communications ใช้การจัดการคุณภาพที่เข้มงวดตลอดกระบวนการผลิตทั้งหมด ครอบคลุมการตรวจสอบวัตถุดิบ การตรวจสอบการผลิต และการทดสอบผลิตภัณฑ์สำเร็จรูป

การตรวจสอบวัสดุที่เข้ามา

วัสดุที่เข้ามาทั้งหมด รวมถึงพื้นผิว FPC ฟอยล์ทองแดง กาว และตัวเชื่อมต่อ จะได้รับการตรวจสอบคุณภาพอย่างเข้มงวดเพื่อให้มั่นใจในความน่าเชื่อถือและความสม่ำเสมอ

การตรวจสอบด้วยแสง AOI

การตรวจสอบด้วยแสงอัตโนมัติ (AOI) ใช้เพื่อตรวจสอบความแม่นยำในการกำหนดเส้นทางวงจรเสาอากาศ คุณภาพของข้อต่อบัดกรี และรูปลักษณ์ของผลิตภัณฑ์ เพื่อป้องกันข้อบกพร่องในการผลิต

การทดสอบประสิทธิภาพคลื่นความถี่วิทยุ

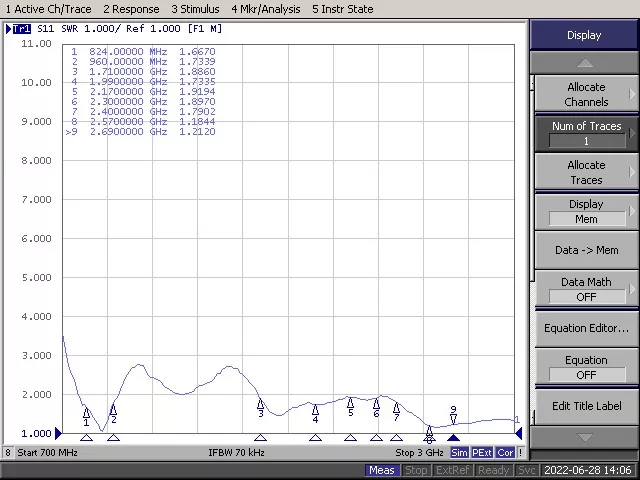

พารามิเตอร์ RF หลัก รวมถึงอัตราส่วนคลื่นนิ่ง (VSWR) อัตราขยาย และรูปแบบการแผ่รังสี ได้รับการทดสอบในสภาพแวดล้อมห้องมืดแบบมืออาชีพเพื่อให้แน่ใจว่าประสิทธิภาพของเสาอากาศตรงตามข้อกำหนด

การทดสอบความน่าเชื่อถือด้านสิ่งแวดล้อม

เสาอากาศผ่านการทดสอบความน่าเชื่อถือต่างๆ รวมถึงการทดสอบการหมุนเวียนที่อุณหภูมิสูงและต่ำ การทดสอบความชื้น การทดสอบอายุการใช้งานการโค้งงอ และการประเมินสภาพแวดล้อมอื่นๆ

การจัดการความสม่ำเสมอของแบตช์

การควบคุมการผลิตที่เข้มงวดทำให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอและคุณภาพที่มั่นคงในทุกชุดผลิตภัณฑ์

ประสบการณ์การผลิตเสาอากาศระดับมืออาชีพ

เป็นเวลากว่าสองทศวรรษที่ Qianmu Communications ทุ่มเทให้กับอุตสาหกรรมเสาอากาศเทอร์มินัล โดยมุ่งเน้นที่การวิจัยและพัฒนา การผลิต และการขายเสาอากาศเทอร์มินัลการสื่อสารไร้สาย ผลิตภัณฑ์ของเราถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์สื่อสารเคลื่อนที่ รวมถึงสมาร์ทโฟน แท็บเล็ต ระบบการชำระเงินมือถือ โดรน อุปกรณ์ชาร์จไร้สาย รถยนต์ สถานีฐาน และอุปกรณ์สวมใส่ได้

วิธีการเลือกเสาอากาศ FPC

1. ยืนยันความถี่ในการทำงาน

ระบุเทคโนโลยีไร้สายที่อุปกรณ์ของคุณต้องการ เช่น 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa หรือ NFC เลือกเสาอากาศที่รองรับคลื่นความถี่ที่จำเป็นทั้งหมด

2. ประเมินพื้นที่การติดตั้งที่มีอยู่

วัดพื้นที่ว่างภายในอุปกรณ์ รวมถึงความยาว ความกว้าง และตำแหน่งการติดตั้ง ด้วยโครงสร้างที่ยืดหยุ่นและขนาดที่ปรับแต่งได้ เสาอากาศ FPC จึงเหมาะอย่างยิ่งสำหรับตู้ที่มีขนาดกะทัดรัดหรือมีรูปร่างไม่สม่ำเสมอ

3. ตรวจสอบประเภทขั้วต่อ RF

ตรวจสอบขั้วต่อ RF ที่ใช้บน PCB เช่น IPEX, U.FL หรือ MHF4 ขั้วต่อเสาอากาศจะต้องตรงกับอินเทอร์เฟซของโมดูลเพื่อให้มั่นใจถึงประสิทธิภาพ RF ที่เชื่อถือได้

4. ตรวจสอบพารามิเตอร์ RF ที่สำคัญ

· อัตราขยาย: เลือกอัตราขยายที่เหมาะสมตามสภาพแวดล้อมการใช้งานและการติดตั้ง

· VSWR: โดยทั่วไปแนะนำให้ใช้ค่าต่ำกว่า 2.0 เพื่อการจับคู่อิมพีแดนซ์ที่ดี

· ประสิทธิภาพ: ประสิทธิภาพที่สูงขึ้นช่วยปรับปรุงประสิทธิภาพการส่งสัญญาณและความไวของตัวรับ

· อิมพีแดนซ์: อิมพีแดนซ์ RF มาตรฐานคือ 50Ω และควรตรงกับโมดูล RF

5. พิจารณาตัวเลือกการปรับแต่ง

หากผลิตภัณฑ์มาตรฐานไม่ตรงตามข้อกำหนดการออกแบบของคุณ ให้เลือกผู้ผลิตเสาอากาศ FPC ที่ให้บริการปรับแต่ง รวมถึงขนาดของเสาอากาศ ความยาวสายเคเบิล ประเภทตัวเชื่อมต่อ และการปรับ RF

6.ประเมินความสามารถของซัพพลายเออร์

เลือกซัพพลายเออร์เสาอากาศ FPC ที่มีระบบการจัดการคุณภาพที่จัดตั้งขึ้น ความเชี่ยวชาญด้านวิศวกรรม RF และความสามารถในการผลิตที่เชื่อถือได้ เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่สม่ำเสมอและการจัดหาในระยะยาว

คำถามที่พบบ่อย

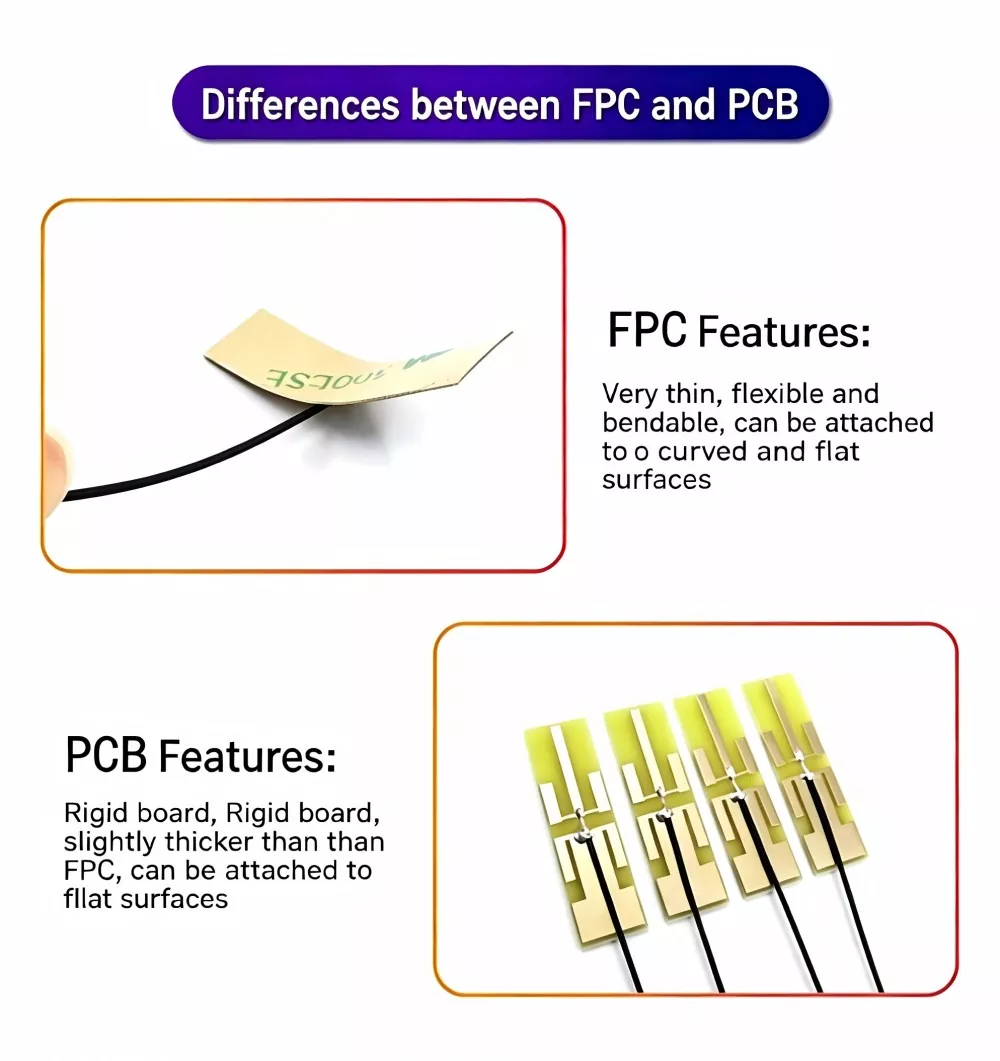

คำถามที่ 1: คุณจะเลือกระหว่างเสาอากาศ FPC และเสาอากาศ PCB ได้อย่างไร

ตอบ: FPC มีความยืดหยุ่นและโค้งงอได้ เหมาะสำหรับติดตั้งในพื้นที่โค้งและแคบ เหมาะสำหรับอุปกรณ์ที่บางและน้ำหนักเบา PCB แข็ง เหมาะสำหรับพื้นผิวเรียบเท่านั้น เลือกตัวเลือกนี้หากงบประมาณของคุณมีจำกัดและคุณมีพื้นที่เพียงพอ

คำถามที่ 2: เสาอากาศ FPC รองรับคลื่นความถี่ใด

ตอบ: เสาอากาศ FPC ของ Qianmu Communication ครอบคลุมความถี่ตั้งแต่ 13.56 MHz NFC ถึง 6 GHz 5G รองรับเทคโนโลยีไร้สาย รวมถึง 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa และ ZigBee

Q3： อุณหภูมิการทำงานของเสาอากาศ FPC คือเท่าไร?

A: -45°C ถึง +85°C เป็นไปตามมาตรฐานการใช้งานทางอุตสาหกรรม

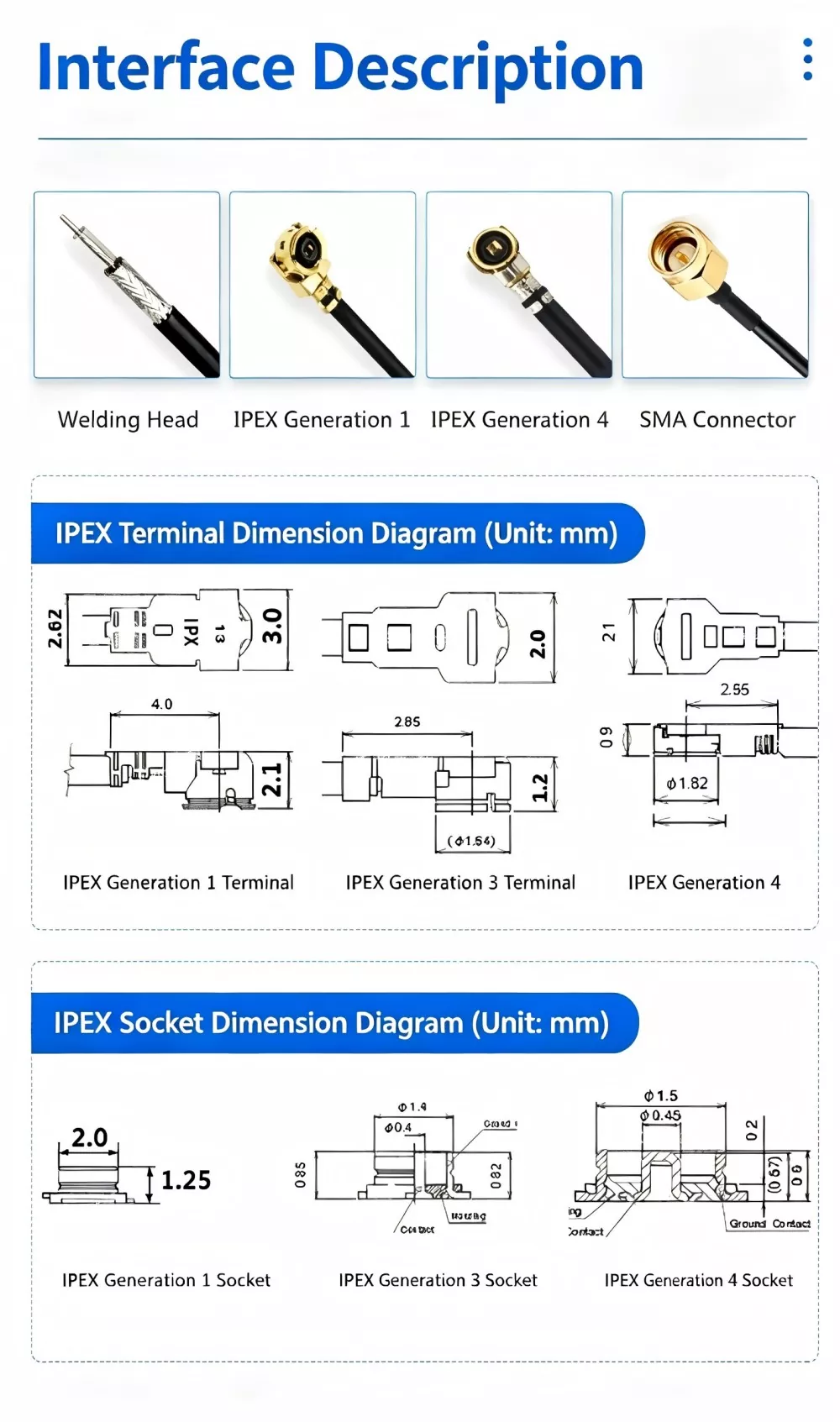

คำถามที่ 4: ตัวเชื่อมต่อ IPEX, U.FL และ MHF4 แตกต่างกันอย่างไร

ตอบ: ทั้งหมดเป็นตัวเชื่อมต่อ RF ขนาดเล็ก โดยมีขนาด U.FL > MHF4 MHF4 นั้นมีขนาดเล็กกว่าและมักใช้ในแอปพลิเคชัน 5G; เพียงเลือกตัวเชื่อมต่อตามข้อกำหนดอินเทอร์เฟซของเมนบอร์ดของคุณ

คำถามที่ 5: รองรับการปรับแต่งชุดย่อยหรือไม่

ตอบ: เราให้การสนับสนุนและสามารถจัดการกระบวนการสั่งซื้อทั้งหมดได้ ตั้งแต่การออกแบบโครงร่างและการสร้างต้นแบบไปจนถึงการผลิตขนาดเล็กและขนาดใหญ่
