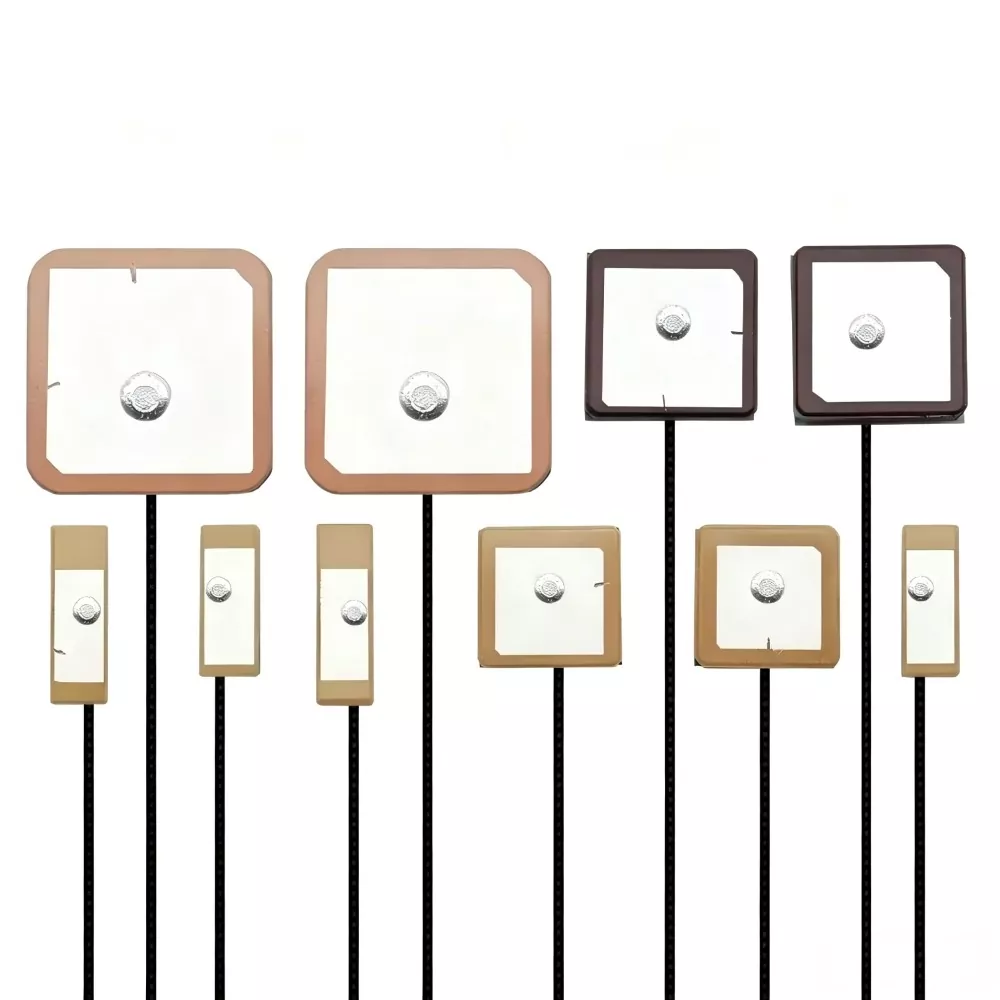

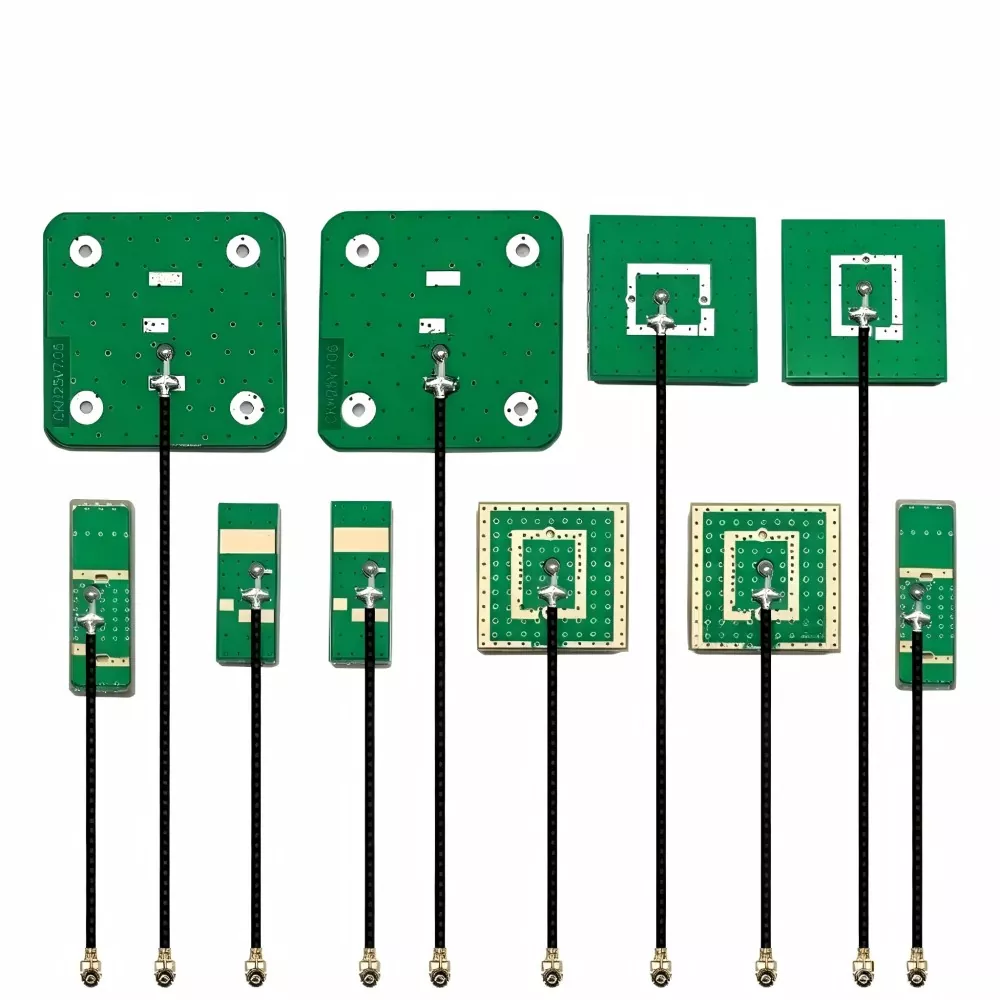

เสาอากาศ GPS เป่ยโต่ว

เสาอากาศ GPS BeiDou เป็นส่วนประกอบ RF นำทางด้วยดาวเทียมที่ออกแบบมาเพื่อรับสัญญาณความถี่ L1/B1 รวมถึง GPS L1 (1575.42 MHz) และ BeiDou B1 (1561 MHz)

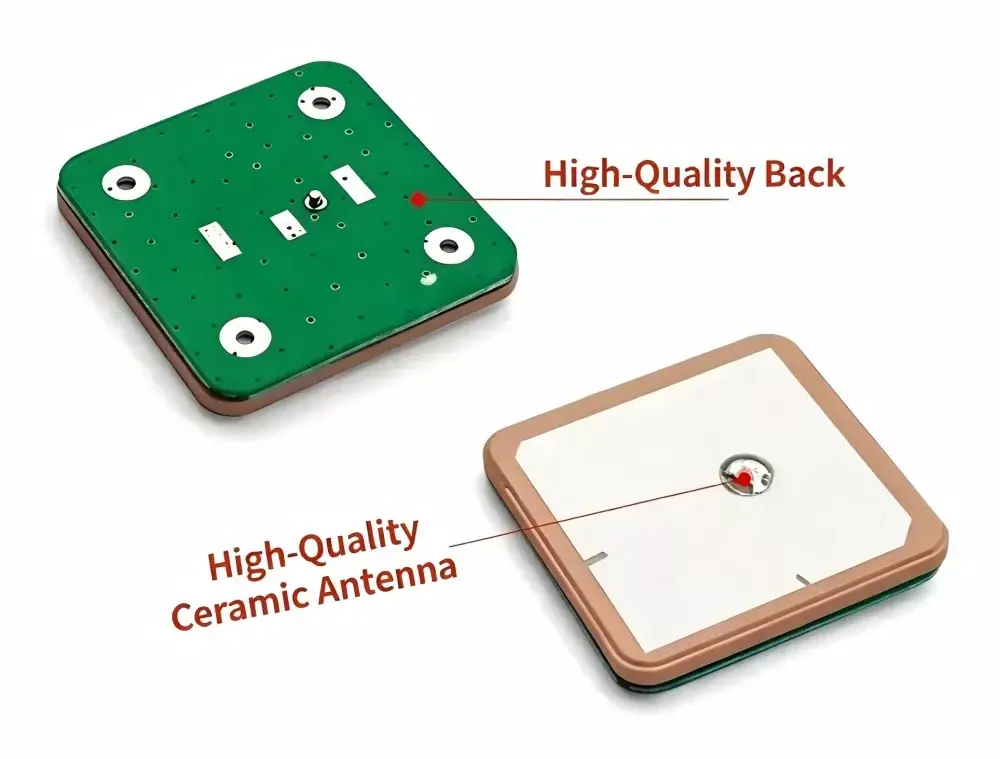

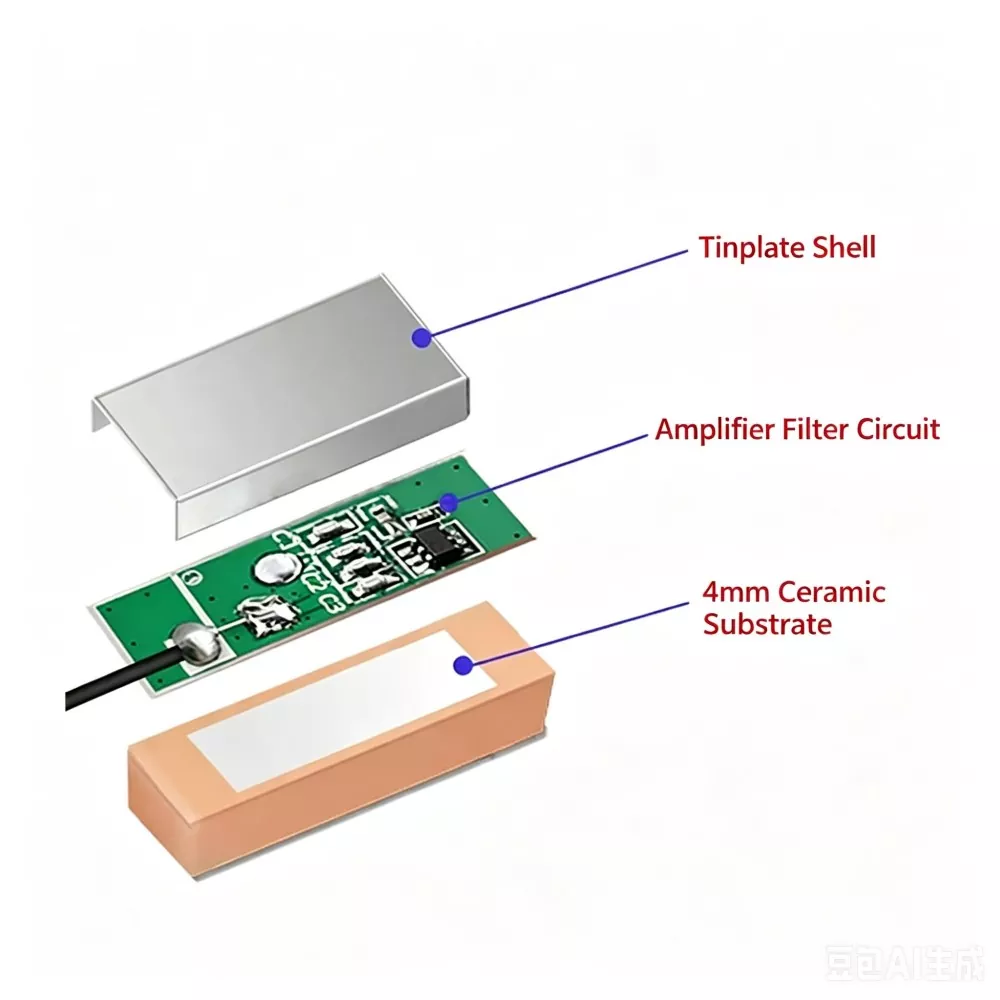

โดยทั่วไปเสาอากาศจะใช้โครงสร้างแพทช์ไดอิเล็กตริกเซรามิกที่มีวัสดุที่มีการยอมให้สูง การรับสัญญาณทำได้โดยการสะท้อนคลื่นแม่เหล็กไฟฟ้าระหว่างแผ่นโลหะและซับสเตรตเซรามิก โดยแปลงสัญญาณ RF ดาวเทียมที่อ่อนแอเป็นสัญญาณไฟฟ้าที่มีเสียงรบกวนต่ำสำหรับการประมวลผลเครื่องรับ GNSS

โพลาไรเซชันแบบวงกลมด้านขวา (RHCP) ใช้เพื่อจับคู่คุณลักษณะการส่งสัญญาณดาวเทียม ช่วยลดการสูญเสียโพลาไรเซชันที่ไม่ตรงกันในสภาพแวดล้อมการรับสัญญาณแบบไดนามิก

อุปกรณ์ที่รองรับ

ในฐานะโรงงานต้นทาง เราผลิตเสาอากาศ GPS BeiDou มีความเข้ากันได้ดีเยี่ยมและใช้กันอย่างแพร่หลายในอุปกรณ์ต่อไปนี้:

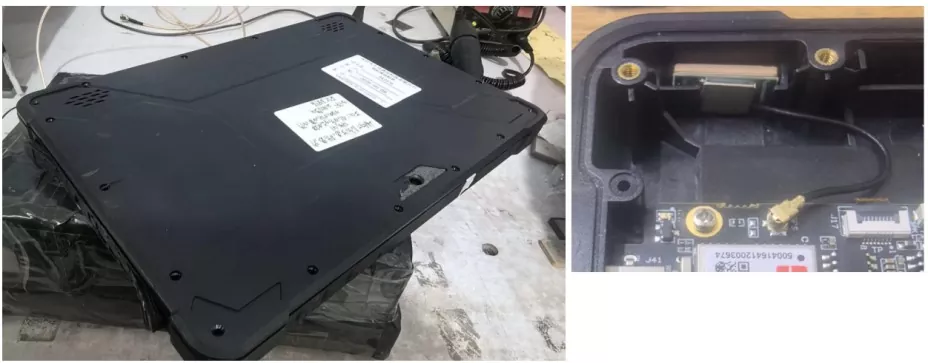

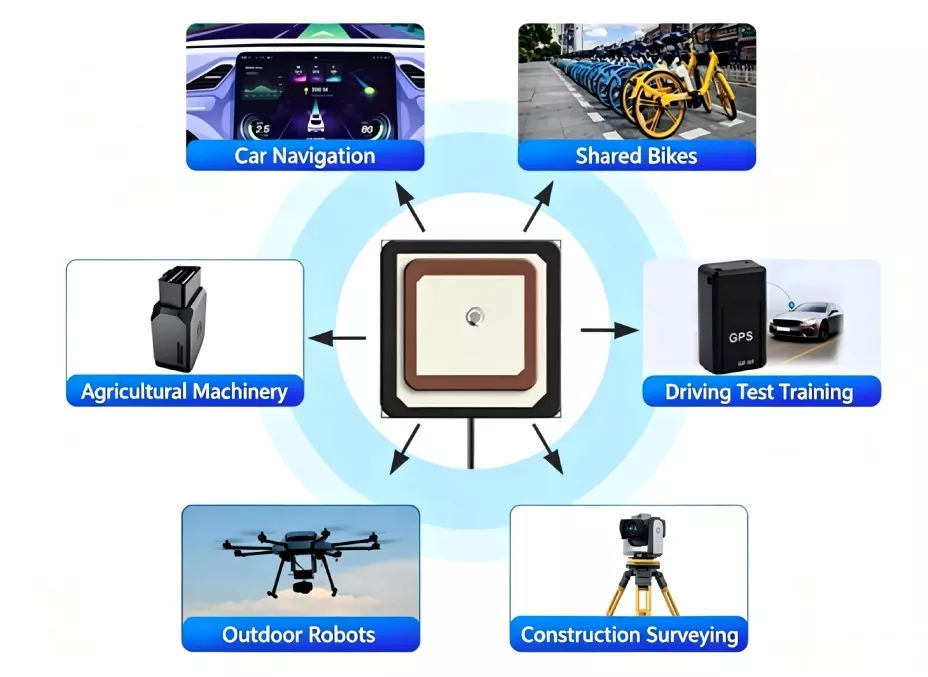

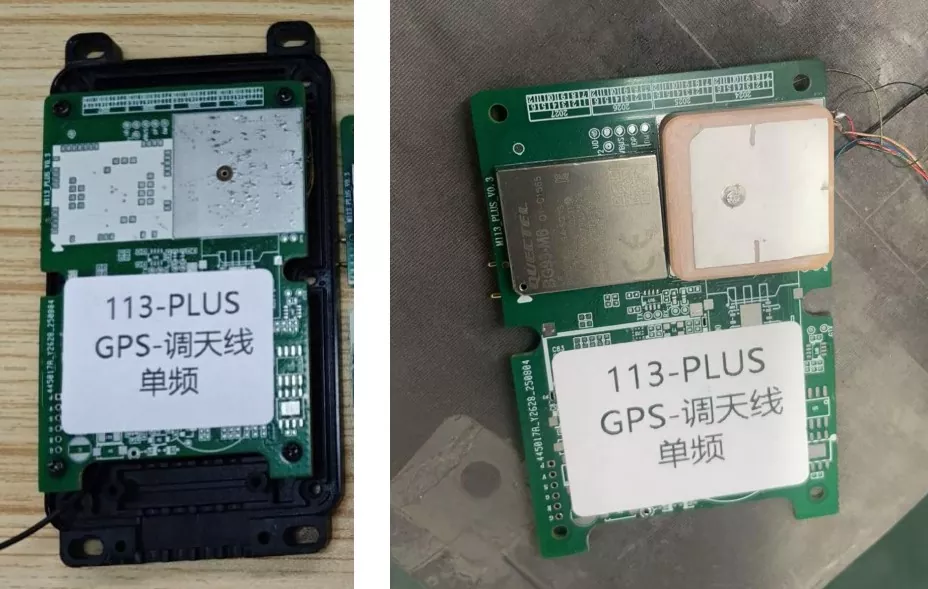

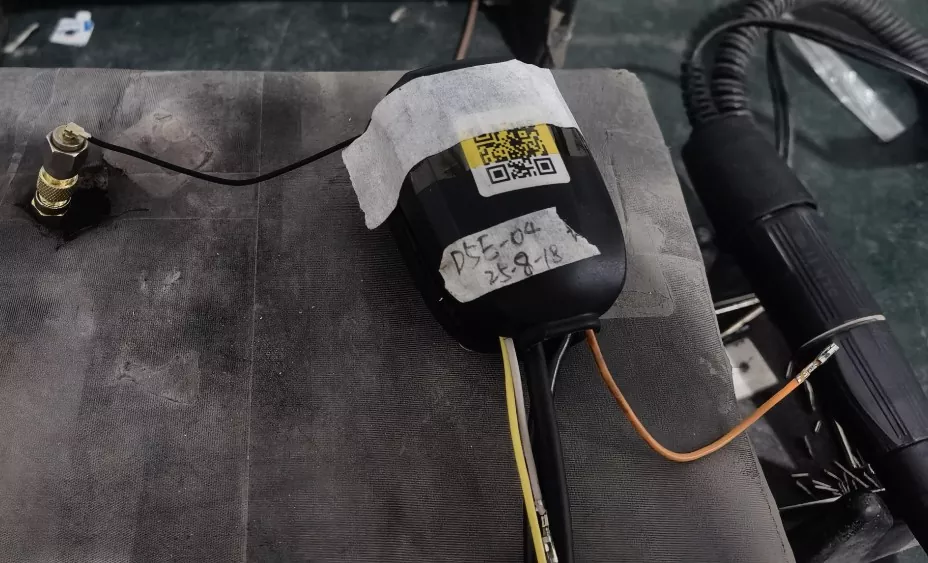

• ในรถยนต์และการเดินทาง: ระบบนำทางในรถยนต์ ล็อคอัจฉริยะสำหรับจักรยานที่ใช้ร่วมกันและสกู๊ตเตอร์ไฟฟ้า กล้องติดรถยนต์ และเครื่องติดตาม OBD

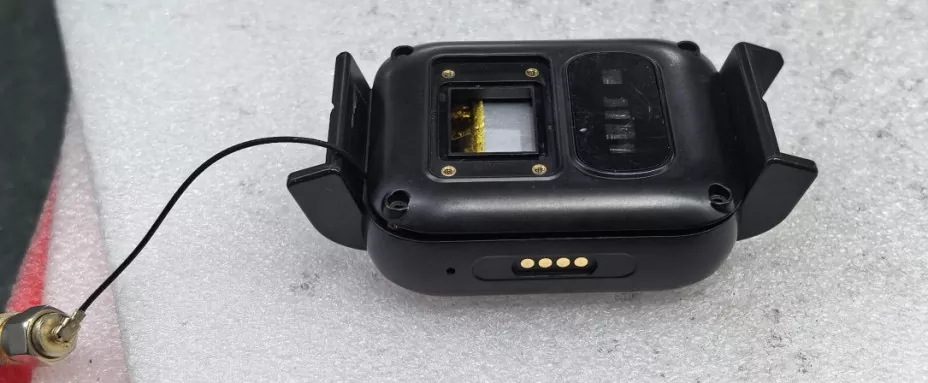

• อินเทอร์เน็ตของสรรพสิ่งและอุปกรณ์สวมใส่: สมาร์ทวอทช์ ป้ายบอกตำแหน่งสำหรับเด็ก/ผู้สูงอายุ เครื่องติดตามสัตว์เลี้ยงขนาดเล็ก แท็กติดตามทรัพย์สิน

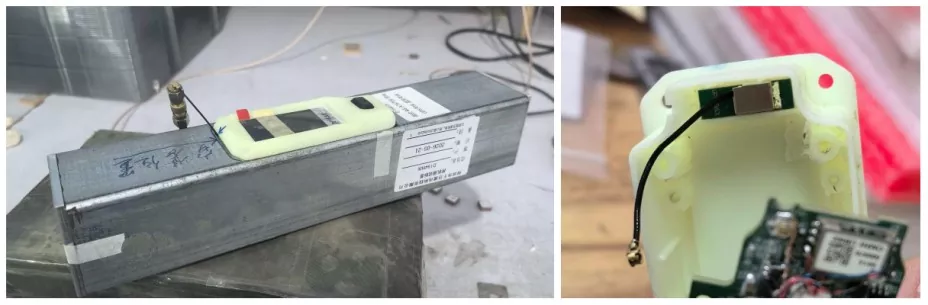

• อุตสาหกรรมและการสำรวจ: เทอร์มินัลการสำรวจและการทำแผนที่ที่มีความแม่นยำสูง ตัวควบคุมการบินด้วยโดรนเพื่อการเกษตร เซ็นเซอร์ IoT เชิงอุตสาหกรรม และ PDA แบบมือถือ

จุดขายหลักและข้อมูลการวัดจริง

เราโรงงานผลิตเสาอากาศภายนอก GPS มีข้อดีหลักดังต่อไปนี้:

1. ความสมดุลสูงสุดของขนาดและประสิทธิภาพ: ด้วยการใช้เทคโนโลยีเซรามิกร่วมยิงที่อุณหภูมิต่ำ (LTCC) หลายชั้น ส่วนประกอบนี้จึงรักษาความถี่เรโซแนนซ์ที่เสถียร แม้ในแพ็คเกจที่บางเฉียบเพียง 16×6×4.5 มม. ทำให้เหมาะสำหรับอุปกรณ์ IoT ขนาดเล็กที่มีพื้นที่จำกัด

2. ความสามารถในการตรวจจับสัญญาณอ่อนที่ยอดเยี่ยม: ติดตั้ง LNA ประสิทธิภาพสูง (เครื่องขยายสัญญาณรบกวนต่ำ) ค่าสัญญาณรบกวนที่วัดได้ (NF) คือ ≤2.0 dB และอัตราขยายสามารถเข้าถึง 25 dB ± 3 dB ในการทดสอบจริง เวลารับสัญญาณดาวเทียมขณะสตาร์ทเย็นของอุปกรณ์ลดลงเหลือภายใน 25 วินาที และสามารถรับดาวเทียมได้มากกว่า 7 ดวงอย่างเสถียร แม้จะอยู่ในสภาพแวดล้อมหุบเขาในเมืองก็ตาม

3. ความเสถียรที่อุณหภูมิสูง: ค่าสัมประสิทธิ์อุณหภูมิของไดอิเล็กทริกเซรามิกถูกควบคุมภายใน ± 30 ppm/℃ ในสภาพแวดล้อมที่รุนแรงตั้งแต่ -40°C ถึง 85°C การเปลี่ยนความถี่เรโซแนนซ์จะอยู่ที่ ≤±5 MHz ซึ่งเหนือกว่าเสาอากาศ PCB ทั่วไปมาก

4. การจับคู่ความต้านทานและการป้องกันการรบกวน: การออกแบบความต้านทานมาตรฐาน50Ωพร้อม VSWR ≤ 1.5; มีให้เลือกพร้อมการเคลือบเฟอร์ไรต์บนพื้นผิว โดยให้การปราบปรามนอกย่านความถี่ ≥ 40 dB และป้องกันเมนบอร์ดจากการรบกวนความถี่สูง เช่น ตัวแปลง DC-DC ได้อย่างมีประสิทธิภาพ

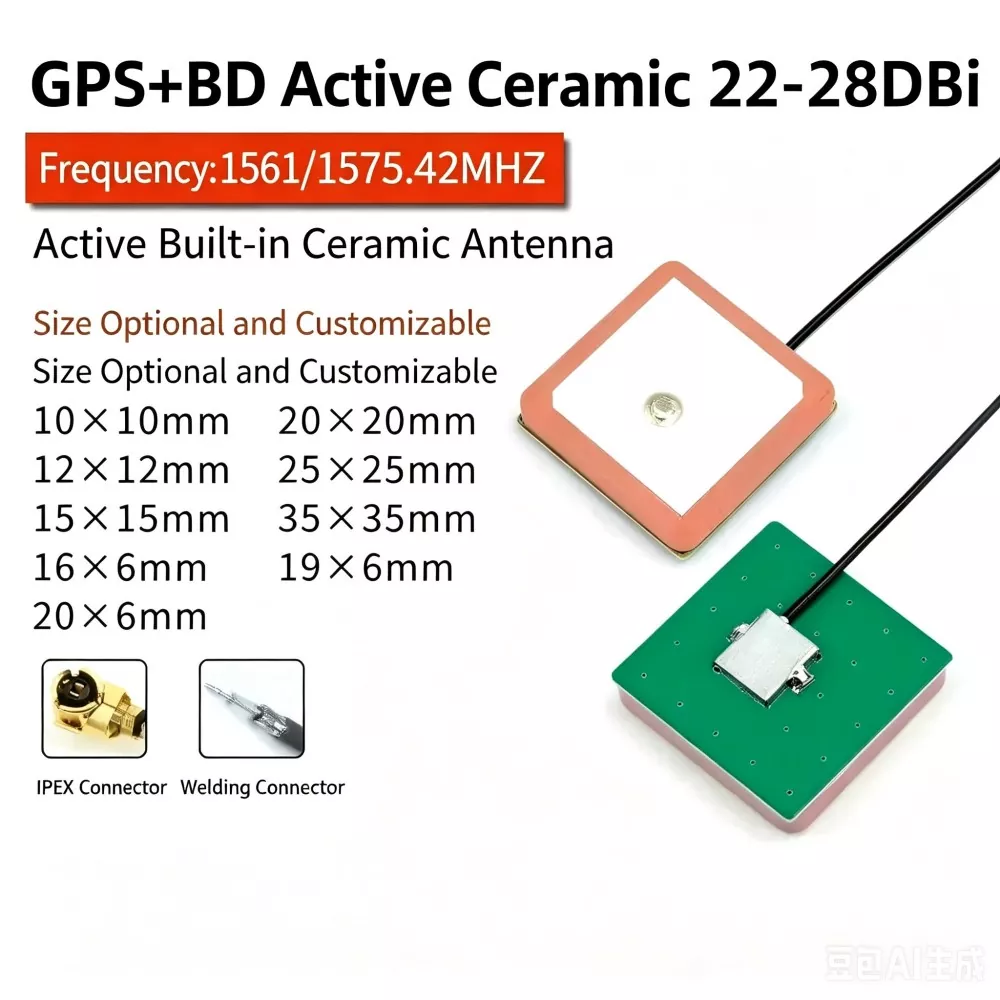

ข้อมูลจำเพาะและพารามิเตอร์ทางเทคนิคหลัก

การเปรียบเทียบเชิงลึกกับผลิตภัณฑ์คู่แข่ง

1. ข้อกำหนดในการกวาดล้าง

ต้องวางเสาอากาศในพื้นที่ที่ไม่มีสิ่งกีดขวาง ไม่ควรมีวัตถุโลหะขนาดใหญ่อยู่ภายในมุมเงย 30° เหนือเสาอากาศ ควรสงวนระนาบพื้นต่อเนื่องขนาด 7 ซม. × 7 ซม. ไว้ใต้เสาอากาศเพื่อใช้เป็นตัวสะท้อนแสง โดยไม่อนุญาตให้มีการกำหนดเส้นทางโดยตรงใต้พื้นที่ใช้งาน

2. การแยกอีเอ็มไอ

เก็บเสาอากาศให้ห่างจากส่วนประกอบที่มีสัญญาณรบกวนสูง เช่น ตัวแปลง DC-DC, ออสซิลเลเตอร์คริสตัล, CPU และลำโพง แนะนำให้เว้นระยะห่างอย่างน้อย 2 ซม.

3. การควบคุมความต้านทาน

รักษาความต้านทานที่ควบคุมไว้ 50Ω จากจุดป้อนเสาอากาศไปยังโมดูล GNSS ควรเก็บร่องรอย RF ให้สั้น โดยมีการกำหนดเส้นทางที่ราบรื่นและไม่มีการโค้งงอเป็นมุมฉาก

4. การควบคุมทิศทาง

พื้นผิวเซรามิกจะต้องหงายขึ้นและขนานกับระนาบกราวด์ มุมเอียงไม่ควรเกิน 15° เพื่อรักษาลักษณะการรับสัญญาณ RHCP ที่มั่นคง

ข้อควรพิจารณาทางวิศวกรรม RF

1. การพึ่งพาระนาบกราวด์

เสาอากาศ GNSS ต้องใช้ระนาบกราวด์ที่มั่นคง ประสิทธิภาพมีความสัมพันธ์โดยตรงกับขนาดพื้นและความสมมาตร

2. ความไวต่อสภาพแวดล้อมแบบหลายเส้นทาง

สภาพแวดล้อมในเมืองทำให้เกิดเส้นทางการสะท้อนสัญญาณที่ลดความแม่นยำของตำแหน่งและเพิ่มการลดสัดส่วนของความแม่นยำ (DOP)

3. การบริจาค LNA

อัตราขยายของแอมพลิฟายเออร์สัญญาณรบกวนต่ำช่วยเพิ่มความไวในการรับข้อมูล แต่ยังเพิ่มความไวต่อการรบกวนนอกย่านความถี่ด้วย หากการกรองไม่เพียงพอ

4. ความเสถียรของความถี่

ค่าสัมประสิทธิ์อุณหภูมิไดอิเล็กทริกของเซรามิกส่งผลต่อการเคลื่อนตัวของเรโซแนนซ์ภายใต้สภาวะการปั่นจักรยานด้วยความร้อน

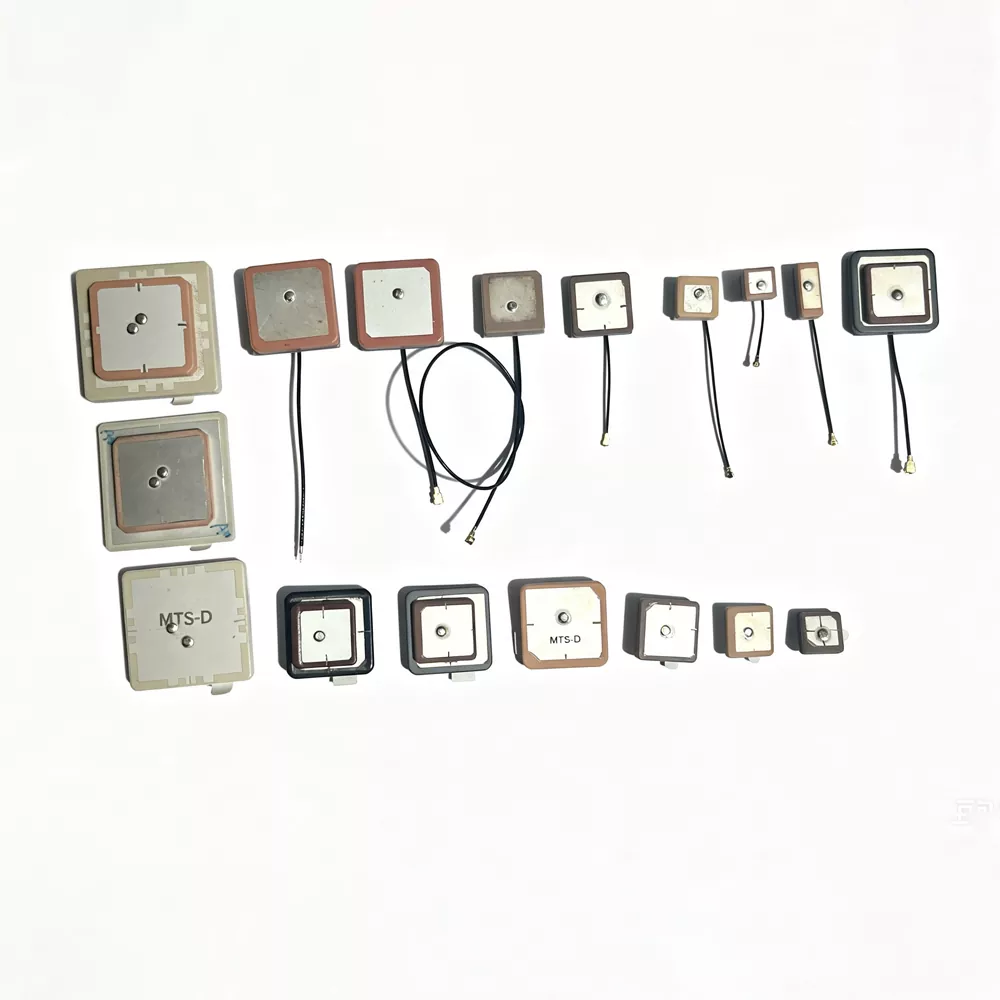

วิธีการเลือกผลิตภัณฑ์ที่เหมาะสม?

เมื่อเลือกเสาอากาศภายนอก GPS ให้พิจารณาปัจจัยสำคัญต่อไปนี้:

1. ความถี่และโพลาไรซ์ ยืนยันว่าอุปกรณ์ต้องการ GPS L1, BeiDou B1 หรือรองรับความถี่คู่ อย่าผสมเสาอากาศ GNSS แบบโพลาไรซ์แบบวงกลมกับเสาอากาศแบบโพลาไรซ์แบบเชิงเส้น เช่น ประเภท 2.4G เนื่องจากจะส่งผลให้การรับสัญญาณไม่ตรงกันและทำให้การรับสัญญาณลดลง

2. พื้นที่ติดตั้ง สำหรับอุปกรณ์ขนาดกะทัดรัด โดยทั่วไปจะใช้เสาอากาศเซรามิกเนื่องจากมีฟอร์มแฟคเตอร์ที่เล็ก สำหรับการใช้งานที่คำนึงถึงต้นทุนซึ่งมีพื้นที่เพียงพอ อาจพิจารณาเสาอากาศ PCB ในสภาพแวดล้อม RF ที่ซับซ้อน เสาอากาศเซรามิกจะให้ประสิทธิภาพที่เสถียรยิ่งขึ้น

3. การออกแบบเชิงรุกหรือเชิงรับ หากอุปกรณ์มีโครงโลหะหรือสายป้อน RF ยาว (>1 ม.) แนะนำให้ใช้เสาอากาศแบบแอคทีฟที่มี LNA ในตัวเพื่อชดเชยการสูญเสียสัญญาณ

4. ข้อมูลการตรวจสอบ การเลือกควรขึ้นอยู่กับประสิทธิภาพของสนามที่วัดได้ (เช่น การได้มาของดาวเทียม, C/N0, เวลาสตาร์ทขณะเย็น) ไม่ใช่เฉพาะข้อกำหนดของห้องปฏิบัติการเท่านั้น

ทำไมถึงเลือกพวกเรา (Qianmu Communications)?

• อุปทานโดยตรงจากโรงงานต้นทาง: เราปฏิเสธอัตรากำไรของพ่อค้าคนกลาง และเสนอราคาโรงงานเก่าที่มีการแข่งขันสูงพร้อมขั้นต่ำที่ยืดหยุ่น

• ความสามารถในการวิจัยและพัฒนาและการปรับแต่งที่แข็งแกร่ง: เรามีทีมวิศวกร RF มืออาชีพที่สามารถปรับแต่งขนาดชิปเซรามิก รูปร่างของชั้นเงิน และ LNA ที่ได้รับตามโครงสร้าง ID และเค้าโครง PCB ของคุณได้อย่างรวดเร็ว

• การตรวจสอบกรณีจริง: ผลิตภัณฑ์ของเราได้รับการบูรณาการเข้ากับห่วงโซ่อุปทานของการแบ่งปันจักรยานชั้นนำ การนำทางในรถยนต์ และอุปกรณ์สวมใส่อัจฉริยะชั้นนำหลายยี่ห้อ โดยแก้ไขปัญหานับไม่ถ้วน เช่น "การค้นหาดาวช้าและการสูญเสียดาวบ่อยครั้ง" ปัญหา

• บริการตลอดอายุการใช้งานแบบครบวงจร: เราให้การสนับสนุนทางเทคนิคแบบครบวงจร ตั้งแต่การจำลองการจับคู่อิมพีแดนซ์ก่อนการขาย และคำแนะนำเค้าโครงเสาอากาศ ไปจนถึงการวิเคราะห์อย่างรวดเร็วของผลิตภัณฑ์ที่มีข้อบกพร่องหลังการขาย

คำถามที่พบบ่อย

คำถามที่ 1: เสาอากาศเซรามิกในย่านความถี่ต่างๆ สามารถใช้แทนกันได้หรือไม่

ตอบ: ไม่ใช่ เสาอากาศ GNSS และเสาอากาศ 2.4G/5.8G ใช้ประเภทโพลาไรเซชันและกลไกการทำงานที่แตกต่างกัน โดยทั่วไปเสาอากาศ GNSS จะเป็น RHCP ในขณะที่เสาอากาศ 2.4G/5.8G มีโพลาไรซ์เชิงเส้น ความไม่ตรงกันระหว่างโพลาไรเซชันและความถี่ส่งผลให้สัญญาณเสื่อมลงอย่างมากหรือสูญเสียการล็อคดาวเทียม

คำถามที่ 2: เหตุใดขนาดเสาอากาศจึงส่งผลต่อประสิทธิภาพการทำงาน

ตอบ: ประสิทธิภาพของเสาอากาศเซรามิกเกี่ยวข้องกับพื้นที่การแผ่รังสีที่มีประสิทธิภาพและค่าคงที่ไดอิเล็กทริก โดยทั่วไปปริมาตรเซรามิกที่ใหญ่ขึ้นจะช่วยเพิ่มเกนและความไวได้ อย่างไรก็ตาม ในการออกแบบที่กะทัดรัด ประสิทธิภาพบางส่วนสามารถปรับให้เหมาะสมได้ผ่านการปรับแต่งเสาอากาศและการออกแบบระนาบกราวด์

คำถามที่ 3: ความต้านทานของเสาอากาศภายนอก GPS คืออะไร?

ตอบ: ความต้านทานการออกแบบมาตรฐานคือ 50Ω ซึ่งมักใช้ในระบบส่วนหน้าของ GNSS RF สามารถรองรับค่าความต้านทานที่กำหนดเองได้ ขึ้นอยู่กับข้อกำหนดการจับคู่ระดับระบบ

คำถามที่ 4: ประสิทธิภาพการติดตั้งได้รับการตรวจสอบอย่างไร

ตอบ: โดยทั่วไปการประเมินจะขึ้นอยู่กับตัววัดตัวรับสัญญาณ GNSS เช่น จำนวนการรับสัญญาณดาวเทียม, SNR (อัตราส่วนสัญญาณต่อเสียงรบกวน) และเวลาสตาร์ทขณะเครื่องเย็นภายใต้สภาพท้องฟ้าเปิด เพื่อการทำงานที่เสถียร คาดว่าจะมีระบบล็อคดาวเทียมหลายตัวและค่า C/N0 ที่สม่ำเสมอในสภาพแวดล้อมการทดสอบมาตรฐาน
