เสาอากาศแท็บเล็ต FPC บางเฉียบ

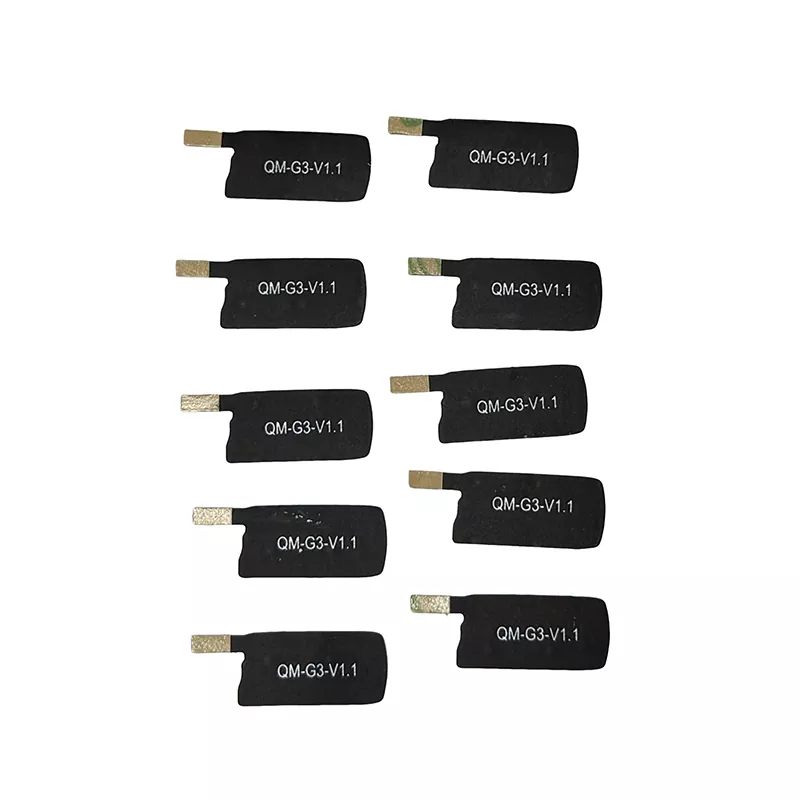

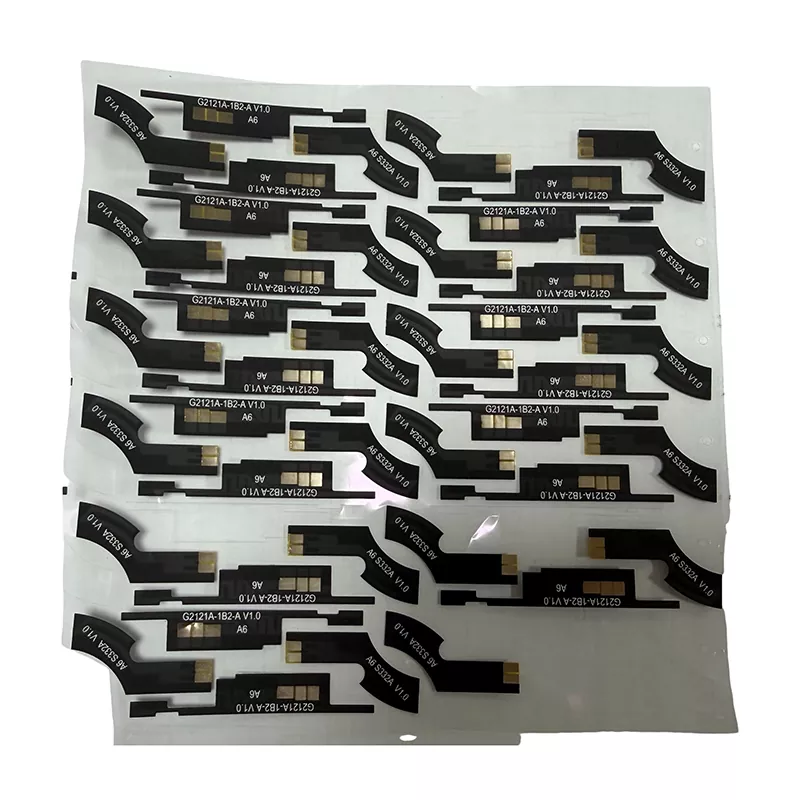

เสาอากาศแท็บเล็ต FPC บางเฉียบเป็นเสาอากาศในตัวแบบแบนที่ผลิตโดยใช้เทคโนโลยีแผงวงจรแบบยืดหยุ่น แตกต่างจากเสาอากาศแบบแข็งทั่วไป เสาอากาศแบบสปริง และเสาอากาศเซรามิก ข้อดีหลักๆ ของเสาอากาศนี้ ได้แก่ รูปทรงบางเฉียบ ความยืดหยุ่นในการเปลี่ยนรูป และการติดตั้งแบบระนาบ

เสาอากาศใช้ซับสเตรตความถี่สูง PI/LCP ซึ่งมีการกัดวงจรที่แม่นยำและอิมพีแดนซ์ที่สม่ำเสมอ ด้วยแผ่นรองกาวในตัว จึงไม่ต้องใช้สกรูยึด ออกแบบมาโดยเฉพาะสำหรับพื้นที่ภายในอุปกรณ์ที่มีขนาดกะทัดรัด ไม่ปกติ และโค้ง โดยจะช่วยแก้ไขปัญหาทั่วไปของเสาอากาศแบบเดิม เช่น การยื่นออกมา การครอบครองพื้นที่ ความไวต่อการแตกหัก และประสิทธิภาพของสัญญาณที่ไม่เสถียร

หลักการทำงาน

เสาอากาศแท็บเล็ต FPC บางเฉียบทำงานตามหลักการของรังสีแม่เหล็กไฟฟ้าและการสั่นพ้องของ RF โดยใช้รูปแบบการแผ่รังสีของโลหะที่แกะสลักอย่างแม่นยำเพื่อสะท้อนที่ย่านความถี่เป้าหมาย จึงทำให้สามารถส่งและรับคลื่นแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ

พื้นผิวของผลิตภัณฑ์มีการสูญเสียอิเล็กทริกต่ำและความสม่ำเสมอของอิมพีแดนซ์ของเส้นสูง ช่วยลดการลดทอนสัญญาณความถี่วิทยุได้อย่างมีประสิทธิภาพ โครงสร้างระนาบแบนช่วยปรับมุมการแผ่รังสีให้เหมาะสม ลดการรบกวนการป้องกันจากส่วนประกอบภายใน เช่น ตัวเรือนโลหะและแบตเตอรี่ ช่วยให้มั่นใจได้ถึงการเชื่อมต่อเครือข่ายที่เสถียร การจับคู่ Bluetooth และการส่งผ่านตำแหน่ง

แกนผลิตภัณฑ์

• ความเข้ากันได้แบบบางเฉียบ: ความหนาสำเร็จรูปมีตั้งแต่ 0.1 มม. ถึง 0.3 มม. ซึ่งแทบไม่มีความสูงภายในหลังการติดตั้ง ทำให้เหมาะอย่างยิ่งสำหรับการออกแบบอุปกรณ์ที่บางเฉียบและโซลูชันเสาอากาศที่ต้องการสำหรับอุปกรณ์อัจฉริยะบางเฉียบ

• มีความยืดหยุ่นสูงและทนต่อการโค้งงอ: ผ่านการทดสอบการดัดงอมากกว่า 1,000 รอบโดยไม่เกิดการแตกหัก การหลุดล่อน หรือประสิทธิภาพลดลง เหมาะสำหรับการเปิด การพับ และการใช้งานพื้นผิวโค้งซ้ำๆ ซึ่งมีความทนทานมากกว่าเสาอากาศในตัวทั่วไปมาก

• การสูญเสียต่ำและอัตราขยายสูง: ปรับปรุงด้วยวัสดุซับสเตรตที่มีความถี่สูงและสูญเสียต่ำ การส่งสัญญาณมีความเสถียรด้วยอัตราส่วนแรงดันไฟฟ้านิ่ง (VSWR) ≤1.5 จัดการปัญหาทั่วไปของผู้ใช้ได้อย่างมีประสิทธิภาพ เช่น การขาดการเชื่อมต่อในระยะไกล การเจาะผ่านผนังที่อ่อนแอ ความล้าหลัง และการเชื่อมต่อหลุด

• ติดตั้งง่ายโดยไม่ต้องเจาะ: มาพร้อมกับแผ่นรองกาว 3M ที่แข็งแกร่ง เพียงลอกและติด ไม่ต้องเชื่อมหรือสกรู ลดต้นทุนแรงงานและอัตราข้อบกพร่องสำหรับลูกค้าได้อย่างมาก

• การปรับแต่งแบบเต็มย่านความถี่: สามารถปรับแต่งสำหรับย่านความถี่ใดก็ได้ รวมถึง 2.4G, 5G, 6G, Bluetooth, 4G LTE, GPS และ NB-IoT ตามความต้องการของลูกค้า โดยมีขนาด ความยาวสายเคเบิล และขั้วต่อที่ปรับได้ตามต้องการ

• ความสม่ำเสมอของแบทช์สูง: การผลิตจำนวนมากผ่านสายการประกอบอัตโนมัติทำให้มั่นใจได้ว่าอิมพีแดนซ์ อัตราขยาย และการเบี่ยงเบนความถี่จะถูกควบคุมอย่างเข้มงวดภายในช่วงแคบสำหรับแต่ละแบทช์ ให้ประสิทธิภาพที่เสถียรโดยไม่มีการเปลี่ยนแปลงระหว่างแบทช์

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์การใช้งาน

เสาอากาศแท็บเล็ต FPC แบบบางเฉียบซึ่งมีข้อได้เปรียบด้านน้ำหนักเบาและมีเสถียรภาพ เหมาะอย่างยิ่งสำหรับฮาร์ดแวร์อัจฉริยะที่บางเฉียบในหลายอุตสาหกรรม สามารถติดตั้งได้ในพื้นที่ภายในขนาดกะทัดรัดต่างๆ ได้อย่างง่ายดาย และเปิดใช้งานสถานการณ์การใช้งานที่หลากหลาย

การใช้งานอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: นาฬิกาอัจฉริยะ สายรัดข้อมือสำหรับออกกำลังกาย เคสหูฟังไร้สาย พาวเวอร์แบงค์แบบพกพา และลำโพง Bluetooth ขนาดเล็ก เหมาะอย่างยิ่งสำหรับการออกแบบที่บางเป็นพิเศษ โดยไม่มีการนูนหรือเปลือกยื่นออกมา

สถานการณ์ IoT: เซ็นเซอร์ประตูและหน้าต่าง เซ็นเซอร์อุณหภูมิและความชื้น ล็อคประตูอัจฉริยะ เกตเวย์ไร้สาย และเทอร์มินัล LoRa IoT ช่วยให้มั่นใจในการส่งผ่านพลังงานต่ำในระยะยาวที่เสถียร

การใช้งานในอุตสาหกรรมและยานยนต์: หน้าจอแสดงตำแหน่งขนาดเล็กในยานยนต์ อุปกรณ์มือถือทางอุตสาหกรรม เครื่องมือทดสอบแบบพกพา และกล้องรักษาความปลอดภัยขนาดเล็ก ทนทานต่ออุณหภูมิที่สูงส่งและการรบกวน เหมาะสำหรับสภาพการทำงานที่ซับซ้อน

ข้อดีของผลิตภัณฑ์เมื่อเปรียบเทียบกับคู่แข่ง

เสาอากาศ FPC ทั่วไปในตลาดมักประสบปัญหาต่างๆ เช่น ความหนาที่มากเกินไป ความไวต่อความเสียหาย ข้อมูลจำเพาะของสัญญาณที่เกินจริง และความแปรผันของแบทช์ต่อแบทช์อย่างมีนัยสำคัญ เสาอากาศแท็บเล็ต FPC บางเฉียบของเราได้รับการปรับให้เหมาะสมเป็นพิเศษ โดยนำเสนอข้อได้เปรียบที่แตกต่างอย่างชัดเจน

• ข้อได้เปรียบด้านความหนา: แม้ว่าคู่แข่งมักจะเสนอ 0.4–0.6 มม. แต่ผลิตภัณฑ์ของเรามีความบางเป็นพิเศษเพียง 0.1 มม. เหมาะสำหรับอุปกรณ์ที่มีน้ำหนักเบามากและให้ความเข้ากันได้ในอุตสาหกรรมในวงกว้าง

• ข้อดีของกระบวนการ: ด้วยการใช้การกัดที่แม่นยำและการผลิตในห้องคลีนรูม เส้นวงจรมีความสม่ำเสมอและไม่มีเสี้ยน ช่วยลดความเสี่ยงที่สายไฟจะขาดและขาดการเชื่อมต่อเป็นระยะๆ ซึ่งมักพบในเสาอากาศทั่วไป

• ข้อได้เปรียบด้านประสิทธิภาพ: อัตราขยายจริงเป็นไปตามข้อกำหนดโดยไม่เกินความจริง พร้อมประสิทธิภาพที่มั่นคงในสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำ ในทางตรงกันข้าม ผลิตภัณฑ์ที่มีราคาต่ำกว่าจากคู่แข่งมักจะประสบปัญหาจากการลดทอนสัญญาณที่อุณหภูมิสูง และปัญหาการขาดการเชื่อมต่อที่อุณหภูมิต่ำ

• ข้อได้เปรียบในการปรับแต่ง: ในฐานะผู้ผลิตโดยตรง เราสามารถสร้างแม่พิมพ์และแก้ไขขนาด ความยาวสายเคเบิล และตัวเชื่อมต่อได้อย่างรวดเร็ว ในทางตรงกันข้าม คู่แข่งส่วนใหญ่เสนอเฉพาะสินค้าในสต็อกมาตรฐาน ส่งผลให้ระยะเวลาในการปรับแต่งนานขึ้นและตัวเลือกการแก้ไขที่จำกัด

• ข้อได้เปรียบด้านการควบคุมคุณภาพ: การทดสอบการเปิดเครื่อง 100% พร้อมการตรวจสอบการสุ่มตัวอย่างอิมพีแดนซ์ โดยมีอัตราข้อบกพร่องที่ควบคุมต่ำกว่า 0.3% ซึ่งต่ำกว่าค่าเฉลี่ยของอุตสาหกรรมที่ 2% อย่างมาก

คู่มือการติดตั้ง

เสาอากาศแท็บเล็ต FPC บางเฉียบไม่มีอุปสรรคในการติดตั้ง โดยไม่ต้องใช้อุปกรณ์พิเศษ การประกอบสามารถดำเนินการด้วยตนเองได้อย่างรวดเร็ว ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิตของลูกค้าได้อย่างมาก

การติดตั้งขั้นตอนที่ 1: ทำความสะอาดพื้นผิวการติดตั้ง—ขจัดฝุ่น คราบน้ำมัน และเสี้ยนออกจากพื้นที่ติดตั้งภายในของอุปกรณ์เพื่อให้แน่ใจว่าพื้นผิวเรียบและแห้ง ป้องกันการยึดเกาะที่ไม่ดีหรือการหลุดของแผ่นรองกาว

การติดตั้งขั้นตอนที่ 2: วางตำแหน่งและลอกฟิล์มกาวออก: จัดตำแหน่งเสาอากาศให้อยู่ในตำแหน่งที่กำหนดตามโครงสร้างอุปกรณ์ ลอกฟิล์มป้องกันออกจากด้านหลังของเสาอากาศ และหลีกเลี่ยงการสัมผัสโดยตรงกับบริเวณกาวหรือวงจรด้วยมือเปล่า

ขั้นตอนที่ 3: จัดตำแหน่งและกด: ค่อยๆ จัดตำแหน่งฟิล์ม จากนั้นกดเท่าๆ กันเป็นเวลา 3-5 วินาทีเพื่อให้แน่ใจว่าไม่มีฟองอากาศหรือขอบยกขึ้น สำหรับพื้นผิวโค้ง ให้ใช้แรงกดในส่วนต่างๆ

ข้อควรระวังในการติดตั้ง: อย่าวางบนพื้นผิวโลหะขนาดใหญ่ เช่น แบตเตอรี่ ฝาครอบป้องกัน หรือชิปของเมนบอร์ดโดยตรง รักษาระยะห่าง 3–5 มม. เพื่อเพิ่มประสิทธิภาพสัญญาณให้สูงสุด

การรับรองและการประกันคุณภาพ

คุณสมบัติของบริษัท: มีใบอนุญาตประกอบธุรกิจที่ถูกต้อง โรงงานผลิตอิสระ เวิร์คช็อปการผลิตในห้องคลีนรูม และห้องปฏิบัติการทดสอบมืออาชีพ ไซต์สำนักงาน การผลิต และการควบคุมคุณภาพพร้อมสำหรับการตรวจสอบในสถานที่ ไม่ใช่บริษัทการค้าตัวกลาง

การรับรองผลิตภัณฑ์: ผลิตภัณฑ์ทั้งหมดได้ผ่านการรับรองการส่งออกรวมถึง ROHS, REACH และ CE ซึ่งเป็นไปตามมาตรฐานการเข้าถึงตลาดโลกสำหรับยุโรป สหรัฐอเมริกา เอเชียตะวันออกเฉียงใต้ และภูมิภาคอื่น ๆ สามารถขอเอกสารการรับรองฉบับเต็มได้ตามคำขอ

ระบบการตรวจสอบการควบคุมคุณภาพ: การสุ่มตัวอย่างวัตถุดิบเมื่อได้รับ การตรวจสอบระหว่างการผลิต การทดสอบผลิตภัณฑ์สำเร็จรูปที่เปิดเครื่อง 100% การทดสอบอายุ และการทดสอบการดัดงอ บันทึกการตรวจสอบและตัวอย่างจะถูกเก็บไว้สำหรับแต่ละชุดเพื่อให้แน่ใจว่าสามารถตรวจสอบย้อนกลับได้หลังการขาย

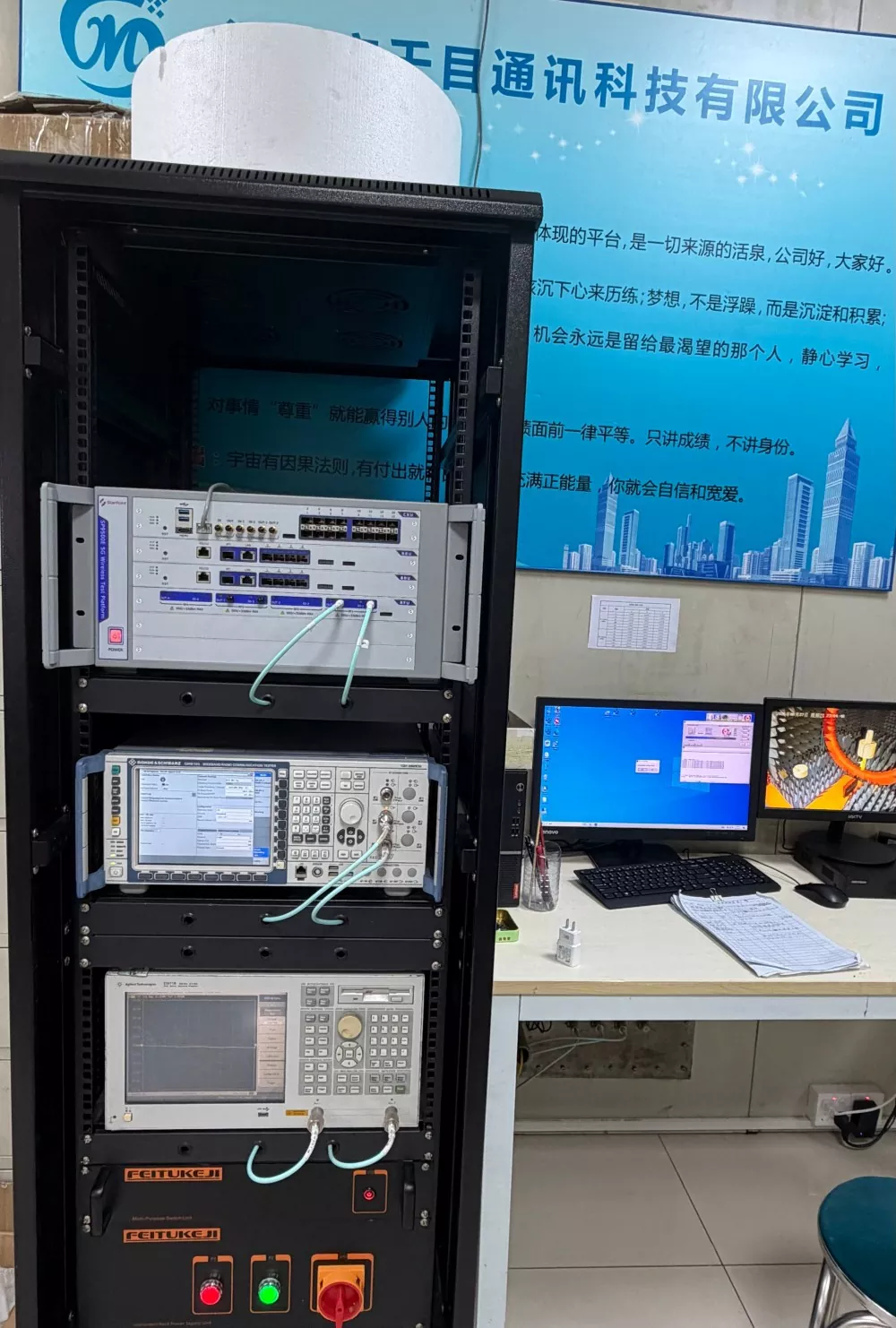

หลักฐานเกี่ยวกับกำลังการผลิต: สายการผลิตการแกะสลักและการเคลือบอัตโนมัติภายในบริษัท พร้อมด้วยอุปกรณ์ตรวจสอบ RF ช่วยให้สามารถผลิตผลผลิตได้มากกว่า 80,000 ชิ้นต่อวัน ซึ่งสามารถตอบสนองความต้องการในการส่งมอบคำสั่งซื้อจำนวนมากสำหรับลูกค้ารายใหญ่ได้

คู่มือการเลือกผลิตภัณฑ์

เมื่อเลือกเสาอากาศแท็บเล็ต FPC แบบบางเฉียบ ลูกค้าไม่จำเป็นต้องเลือกตัวเลือกราคาประหยัดแบบสุ่มสี่สุ่มห้า โดยการจับคู่ให้ตรงกับข้อกำหนดของอุปกรณ์อย่างแม่นยำ จึงสามารถหลีกเลี่ยงข้อผิดพลาดได้อย่างมีประสิทธิภาพ

1. เลือกรุ่นตามความหนาของอุปกรณ์: สำหรับอุปกรณ์บางเฉียบ ให้จัดลำดับความสำคัญของเวอร์ชัน 0.1 มม. สำหรับอุปกรณ์มาตรฐาน ให้เลือกเวอร์ชันมาตรฐาน 0.2–0.3 มม. เพื่อปรับสมดุลประสิทธิภาพและความเข้ากันได้ทางโครงสร้าง

2. เลือกรุ่นตามสถานการณ์การใช้งาน: เลือกรุ่นมาตรฐานสำหรับอุปกรณ์ภายในอาคารที่มีอุณหภูมิแวดล้อม ชอบรุ่นที่ทนทานอุณหภูมิสูง-ต่ำสำหรับอุปกรณ์กลางแจ้งในยานยนต์และอุตสาหกรรม ซึ่งทนทานต่อสภาพอากาศได้ดีกว่า

3. เลือกรุ่นตามความต้องการคลื่นความถี่: กำหนดคลื่นความถี่ที่ต้องการอย่างชัดเจน เช่น WiFi, Bluetooth, 4G และ GPS บริษัทของเราสามารถจับคู่เสาอากาศเรโซแนนซ์ที่สอดคล้องกันได้อย่างแม่นยำ หลีกเลี่ยงปัญหาประสิทธิภาพของสัญญาณที่ไม่ดีและความไม่เข้ากันที่เกี่ยวข้องกับรุ่นทั่วไป

4. จัดลำดับความสำคัญในการจัดหาโรงงานโดยตรง: เลือกโรงงานที่อนุญาตให้มีการทดสอบ ปรับแต่ง และจัดทำรายงานการรับรองเพื่อหลีกเลี่ยงปัญหาต่างๆ เช่น การมาร์กอัปจากคนกลาง ข้อกำหนดที่เกินจริง และขาดการสนับสนุนหลังการขาย

เหตุใดจึงเลือก Qianmu Communications

ในฐานะซัพพลายเออร์ของจีนที่มีความเชี่ยวชาญเชิงลึกในอุตสาหกรรมเสาอากาศ RF มาเป็นเวลา 17 ปี เรามีความเชี่ยวชาญในการวิจัย การพัฒนา และการผลิตเสาอากาศแท็บเล็ต FPC แบบบางพิเศษ สร้างความไว้วางใจผ่านความสามารถที่แท้จริงและข้อมูลที่มั่นคง

1. ทีมงานด้านเทคนิคมืออาชีพ: เรามีทีมวิศวกร RF ที่มีประสบการณ์มากกว่า 10 ปี สามารถเพิ่มประสิทธิภาพโซลูชันเค้าโครงเสาอากาศสำหรับลูกค้า และแก้ไขปัญหาที่ซับซ้อน เช่น การป้องกันสัญญาณ การเจาะผนังที่ไม่ดี และการรบกวนสูง

2. บริการปรับแต่งด่วน: สินค้าในสต็อกจัดส่งในวันเดียวกัน การออกแบบที่กำหนดเองพร้อมโซลูชันที่ให้ภายใน 24 ชั่วโมง การสร้างต้นแบบอย่างรวดเร็วใน 3-5 วัน และการจัดส่งจำนวนมากภายใน 7-10 วัน ซึ่งเร็วกว่ามาตรฐานอุตสาหกรรมอย่างมาก

3. ความได้เปรียบด้านต้นทุนที่มีประสิทธิภาพ: ด้วยโรงงานของเราเองสำหรับการผลิตและการขายตรง เราจึงกำจัดมาร์กอัปตัวกลาง คำสั่งซื้อจำนวนมากสามารถเสนอได้ในราคาสิ้นสุดของโรงงาน โดยมีคุณภาพเทียบเท่ากับแบรนด์ชั้นนำและราคาที่แข่งขันได้มากขึ้น

4. ปรับปรุงบริการหลังการขาย: การจัดส่งประกอบด้วยรายงานการทดสอบ ข้อมูลจำเพาะ และเอกสารการรับรอง ข้อบกพร่องแบบแบตช์จะครอบคลุมอยู่ในนโยบายการคืนและเปลี่ยนสินค้า ทุ่มเทการสนับสนุนด้านเทคนิคแบบตัวต่อตัวตลอดกระบวนการเพื่อช่วยลูกค้าในการบรรลุการผลิตจำนวนมาก

5. การใช้งานจริงที่กว้างขวาง: เราได้ให้บริการผู้ผลิตฮาร์ดแวร์อัจฉริยะในประเทศและต่างประเทศมากกว่า 1,000 รายในหลากหลายสาขา รวมถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค IoT อุปกรณ์อุตสาหกรรม และอุปกรณ์ยานยนต์ พร้อมกรณีการผลิตจำนวนมากที่สามารถตรวจสอบได้

คำถามที่พบบ่อย

คำถามที่ 1: เสาอากาศแท็บเล็ต FPC บางเฉียบสามารถสอดคล้องกับพื้นผิวโค้งได้หรือไม่

ก. ใช่. ผลิตภัณฑ์มีความยืดหยุ่นดีเยี่ยม รองรับโครงสร้างโค้งและโค้งขนาดเล็ก เหมาะสำหรับการติดตั้งบนอุปกรณ์ที่มีรูปทรงไม่สม่ำเสมอ โดยไม่ส่งผลกระทบต่อประสิทธิภาพของสัญญาณในระหว่างการใช้งานปกติ

คำถามที่ 2: รองรับมิติข้อมูลและคลื่นความถี่ที่กำหนดเองหรือไม่

ตอบ: รองรับการปรับแต่ง OEM/ODM เต็มรูปแบบ โดยมีขนาด ความหนา ความยาวสายเคเบิล ขั้วต่อ และย่านความถี่ที่ปรับได้ตามแบบและข้อกำหนดของลูกค้า รวมถึงการเพิ่มประสิทธิภาพการออกแบบฟรี

คำถามที่ 3: คุณสามารถจัดทำรายงานการทดสอบและการรับรองสำหรับการซื้อจำนวนมากได้หรือไม่

ก. ใช่. เราสามารถจัดเตรียมเอกสารที่ครบถ้วนสำหรับแต่ละชุด รวมถึงรายงานการทดสอบของโรงงาน ข้อกำหนดด้านประสิทธิภาพ การรับรอง ROHS/CE และวัสดุที่จำเป็นอื่นๆ เพื่อให้เป็นไปตามข้อกำหนดการตรวจสอบของลูกค้าและการส่งออก

คำถามที่ 4: สัญญาณจะลดลงหรือไม่หากวางเสาอากาศไว้ใกล้กับส่วนที่เป็นโลหะของอุปกรณ์?

ตอบ: โลหะอาจทำให้เกิดการรบกวนการป้องกัน ขอแนะนำให้เว้นช่องว่าง 3–5 มม. ระหว่างการติดตั้ง วิศวกรสามารถจัดหาโซลูชันการเพิ่มประสิทธิภาพฟรีสำหรับโครงร่างอุปกรณ์ภายใน

Q5: คุณภาพของตัวอย่างสอดคล้องกับคำสั่งซื้อจำนวนมากหรือไม่

ตอบ: สอดคล้องกันอย่างเต็มที่ กระบวนการผลิตจำนวนมากที่ได้มาตรฐานในโรงงาน พร้อมด้วยแม่พิมพ์ที่สม่ำเสมอ ขั้นตอนที่ได้มาตรฐาน และมาตรฐานการควบคุมคุณภาพที่สม่ำเสมอ ขจัดความแตกต่างด้านคุณภาพระหว่างตัวอย่างและคำสั่งซื้อจำนวนมาก
