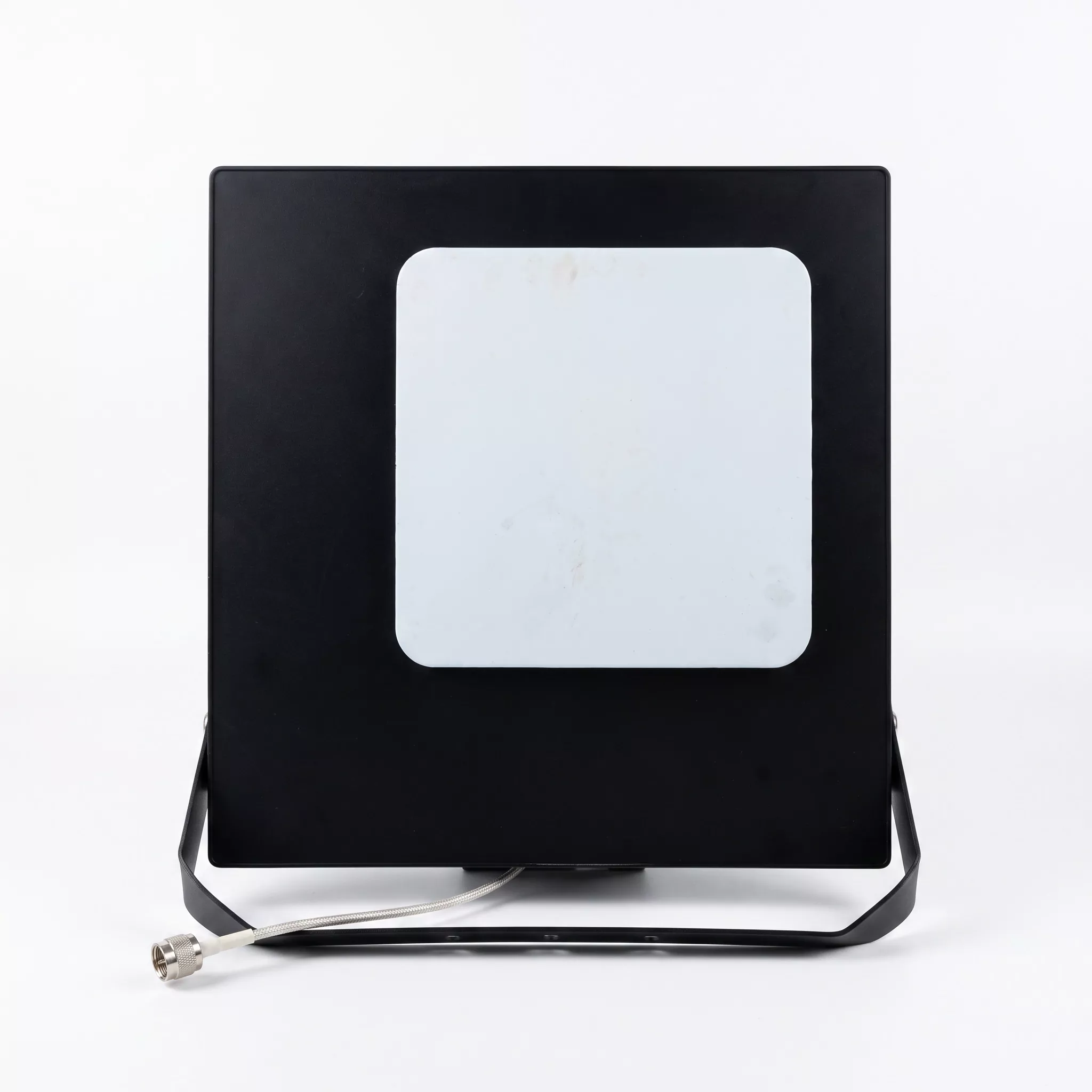

เสาอากาศสปอตไลท์

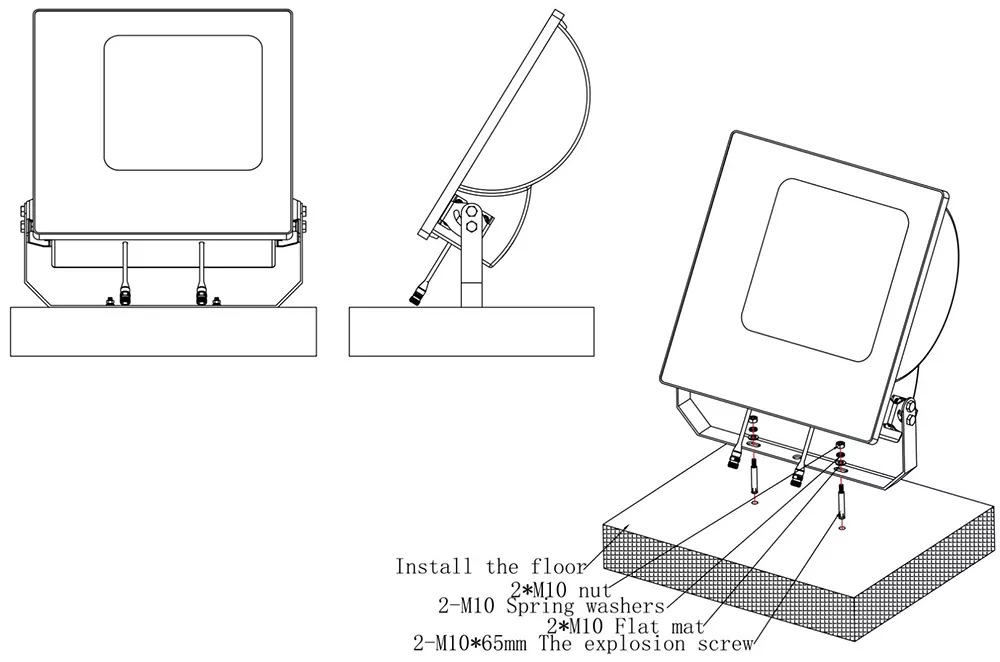

เสาอากาศสปอตไลท์หรือที่เรียกว่าเสาอากาศสถานีฐานสปอตไลต์แบบตกแต่งหรือแบบพรางตาเป็นเสาอากาศสื่อสารภายนอกแบบทิศทางภายนอก ตัวเครื่องจำลองการออกแบบสปอตไลท์สำหรับแสงสว่างกลางแจ้งอย่างแม่นยำ โดยผสานรวมหน่วยรังสี RF 4G/5G ไว้ภายในตัวหลอดไฟ เพื่อรวมการส่งและการรับสัญญาณเข้ากับการปรับปรุงภูมิทัศน์ในเมือง โดยไม่จำเป็นต้องใช้ไฟสัญญาณเตือนแบบชั้นเพิ่มเติม และสามารถติดตั้งบนหลังคา ด้านหน้าอาคาร หรือชานชาลาได้ ซึ่งช่วยแก้ไขปัญหาทั่วไปขั้นพื้นฐาน เช่น การบดบังการมองเห็นและข้อจำกัดด้านทรัพย์สินในการเข้าถึงการก่อสร้างที่เกี่ยวข้องกับเสาอากาศแบบเดิม เสาอากาศจาก Qianmu Communications นี้เป็นเสาอากาศสถานีฐานแบบโพลาไรซ์แบบแถบความถี่กว้าง ซึ่งทำหน้าที่เป็นส่วนประกอบ RF หลักที่ออกแบบมาโดยเฉพาะสำหรับโครงการที่ครอบคลุมการทำงานร่วมกันในร่มและกลางแจ้ง เสาอากาศของเรามีคุณสมบัติการแยกแม่เหล็กไฟฟ้าที่ได้รับการปรับปรุงภายในโครงสร้างช่อง ต่างจากของเลียนแบบทั่วไปที่มีในท้องตลาด เพื่อให้แน่ใจว่าตัวโคมจะไม่ขัดขวางการแผ่รังสี RF มันมอบทั้งความสวยงามในการพรางตัวที่ยอดเยี่ยมและประสิทธิภาพ RF สูง ทำให้เหมาะสำหรับโครงการอัพเกรดโครงสร้างพื้นฐานการสื่อสารทั่วโลก

หลักการทำงาน

1. หลักการพื้นฐานของการส่งและรับสัญญาณ

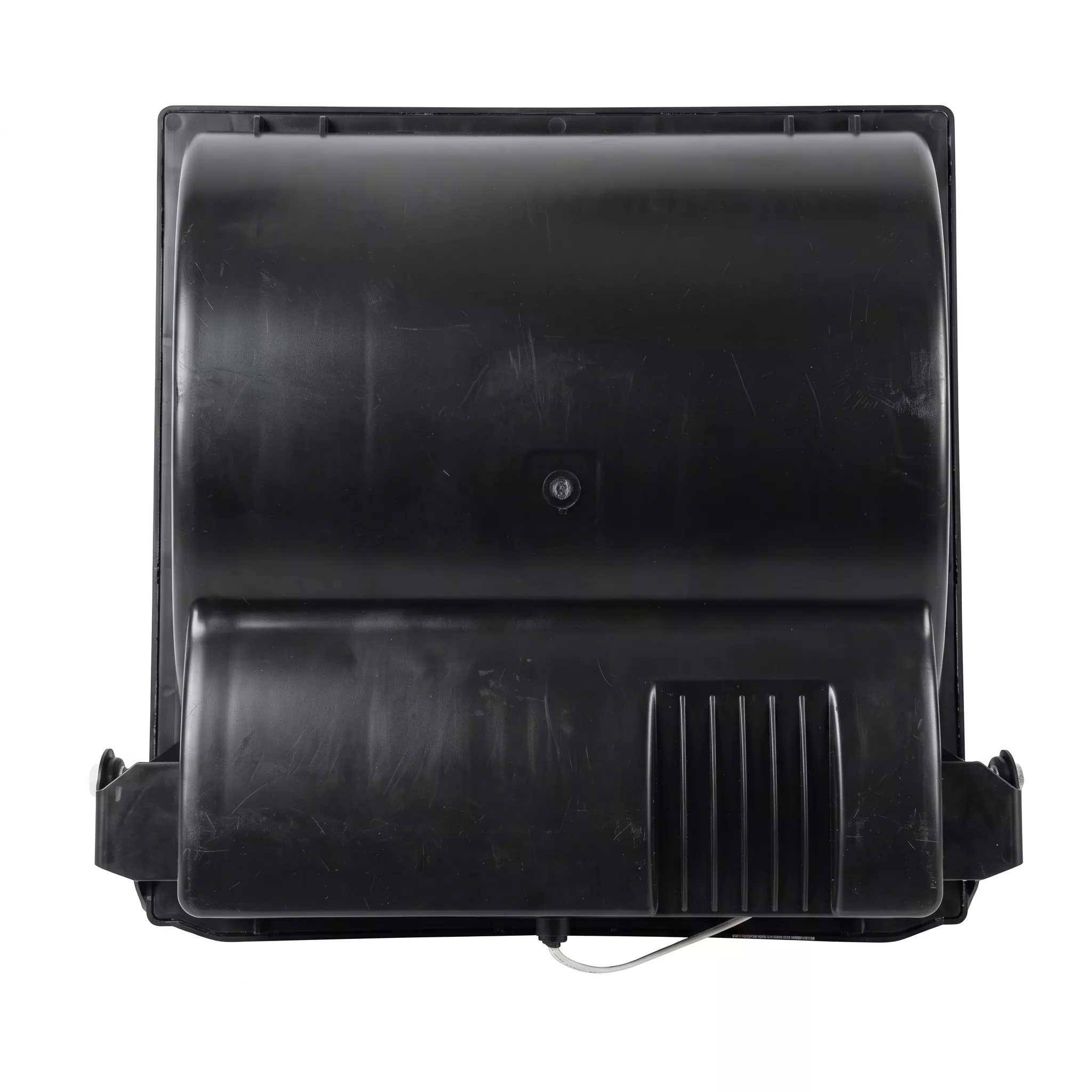

เสาอากาศสปอตไลท์ทั้งหมดประกอบด้วยองค์ประกอบหลักสี่ส่วน ได้แก่ หน่วยรังสี RF แผงด้านหลังสะท้อนแสงเป็นโลหะ ฝาครอบลายพรางกันน้ำ และขั้วต่อชนิด N คู่

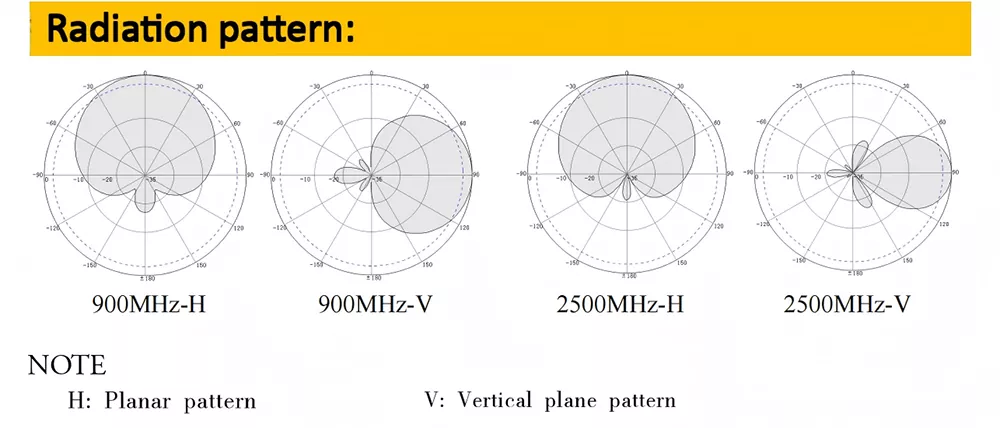

1 การส่งสัญญาณ: อุปกรณ์ RRU จะส่งสัญญาณไฟฟ้าความถี่วิทยุซึ่งจะถูกส่งผ่านขั้วต่อ N-K สองตัวไปยังองค์ประกอบการแผ่รังสีอลูมิเนียมภายในภายในเสาอากาศ สัญญาณเหล่านี้จะถูกแปลงเป็นคลื่นแม่เหล็กไฟฟ้าในช่วง 698-3600 MHz โดยช่องเรโซแนนซ์ จากนั้นจึงแผ่ออกไปด้านนอกผ่านลำแสงทิศทางแนวนอน 65° ซึ่งครอบคลุมพื้นอาคารเป้าหมายอย่างแม่นยำ

②การรับสัญญาณ: คลื่นแม่เหล็กไฟฟ้าต้นน้ำที่ปล่อยออกมาจากโทรศัพท์มือถือและอุปกรณ์ IoT ภายในอาคารจะถูกจับแบบรอบทิศทางด้วยเสาอากาศ ตัวสะท้อนจะรวบรวมและกรองสัญญาณรบกวนออก โดยแปลงคลื่นแม่เหล็กไฟฟ้าเป็นสัญญาณไฟฟ้าที่ถูกส่งกลับไปยังอุปกรณ์สถานีฐาน จึงเป็นการสื่อสารแบบสองทิศทางที่สมบูรณ์

2. เปลือกพรางพร้อมแกนที่ปรับให้เหมาะสมสำหรับการไม่ลดทอนสัญญาณ

เสาอากาศราคาถูกส่วนใหญ่ใช้ตัวเรือนพลาสติกมาตรฐาน ส่งผลให้สูญเสีย RF เกิน 15% ส่งผลให้สัญญาณอ่อนและความเร็วเครือข่ายที่ขอบเซลล์เชื่องช้า โรงงานของ Qianmu Communications ได้พัฒนาโครงครอบคลื่นโปร่งใส UABS แบบดัดแปลง โดยการตรวจวัดในห้องปฏิบัติการพบว่าสูญเสีย RF ต่ำเพียง 6.2% เมื่อใช้ร่วมกับอาร์เรย์รังสีอะลูมิเนียมแบบเป็นชั้น จะหลีกเลี่ยงผลกระทบการป้องกันที่เกิดจากฉากยึดโลหะในตัวเครื่องแบบทั่วไป ทำให้ความเร็วเครือข่ายดาวน์ลิงก์เพิ่มขึ้น 30% ภายใต้สภาวะเดียวกัน ข้อมูลการวัดดิบจากเครื่องวิเคราะห์เครือข่ายเวกเตอร์มีให้บริการตามคำขอ

ข้อมูลจำเพาะทางเทคนิค

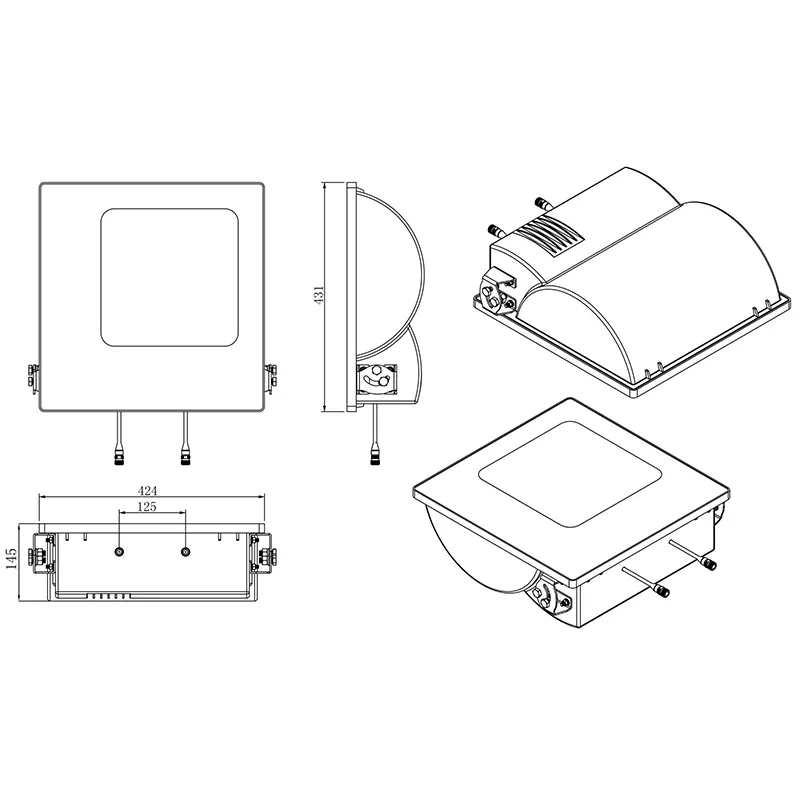

พารามิเตอร์โครงสร้างทางกล

คู่มือการจัดซื้อและการเลือก

1. จัดลำดับความสำคัญในการยืนยันความครอบคลุมของคลื่นความถี่ สำหรับย่านความถี่ 5G 3.5GHz กระแสหลักของจีน จำเป็นต้องเลือกเสาอากาศสปอตไลท์ย่านความถี่กว้างที่รองรับ 1710-3600MHz เสาอากาศรุ่นเก่าที่มีความถี่สูงสุด 2700MHz ไม่สามารถรองรับเครือข่าย 5G ในปัจจุบันได้ และจะต้องเปลี่ยนใหม่ทั้งหมดในภายหลัง ส่งผลให้ต้นทุนโครงการเพิ่มขึ้นอย่างมาก

2. ตรวจสอบพารามิเตอร์ RF จริงและปฏิเสธข้อกำหนดที่ทำให้เข้าใจผิด ก่อนที่จะซื้อ ซัพพลายเออร์ต้องจัดเตรียมเส้นโค้งเครื่องวิเคราะห์เครือข่ายเวกเตอร์ที่วัดได้สำหรับรุ่นเดียวกัน โดยมุ่งเน้นที่การตรวจสอบตัวบ่งชี้หลัก 3 ประการ ได้แก่ อัตราขยาย VSWR และอัตราส่วนด้านหน้าต่อด้านหลัง ผลิตภัณฑ์ราคาประหยัดในตลาดมักจะได้รับผลประโยชน์เกินจริง ส่งผลให้ระยะครอบคลุมตามจริงลดลงมากกว่า 40%

3. เน้นการป้องกันกลางแจ้งและวัสดุ: ในพื้นที่ชายฝั่งทะเลที่มีฝนตกและไต้ฝุ่นบ่อยครั้ง ต้องใช้เครื่องสั่นอะลูมิเนียมหล่อขึ้นรูปรวมกับโครง UABS ที่ทนทานต่อสภาพอากาศ เครื่องสั่นแบบแผ่นเหล็กบางและเปลือกพลาสติกธรรมดาจะประสบกับการกัดกร่อนและน้ำซึมเข้าไปหลังจากผ่านไป 1-2 ปี ส่งผลให้มีค่าใช้จ่ายในการบำรุงรักษาที่สูงมากเมื่อเวลาผ่านไป

4. เลือกผู้ผลิตที่มีความสามารถในการวิจัยและพัฒนาภายในองค์กร คนกลางขาดการวิจัยและพัฒนา การควบคุมคุณภาพ และไม่สามารถปรับแต่ง รายงานผลการทดสอบ หรือการสนับสนุนด้านเทคนิคหลังการขายได้ การเชื่อมต่อโดยตรงกับผู้ผลิตดั้งเดิมช่วยให้สามารถจัดหาวัสดุเสริม พารามิเตอร์ที่ปรับแต่งได้ บริการหลังการขายที่รวดเร็ว และการจัดส่งที่มีเสถียรภาพสำหรับคำสั่งซื้อจำนวนมาก

คำถามที่พบบ่อย

คำถามที่ 1: เสาอากาศสปอตไลท์นี้ครอบคลุมคลื่นความถี่การสื่อสารใดบ้าง รองรับ 5G หรือไม่?

ตอบ: เสาอากาศทำงานข้ามย่านความถี่ 698-960 MHz และ 1710-3600 MHz เข้ากันได้กับทุกย่านความถี่ 2G GSM, 3G UMTS และ 4G LTE รองรับแบนด์ 5G NR ในประเทศกระแสหลัก N41/N78 รวมถึงแบนด์ 5G หลักๆ ในต่างประเทศ การใช้งานเพียงครั้งเดียวช่วยให้สามารถทำงานร่วมกันได้ครอบคลุม 4G+5G โดยไม่จำเป็นต้องเปลี่ยนเสาอากาศแบบแบ่งเฟส

คำถามที่ 2: รองรับการปรับแต่ง OEM/ODM หรือไม่ พารามิเตอร์ใดที่สามารถแก้ไขได้?

ตอบ: ในฐานะโรงงานที่ต้นทาง เรานำเสนอบริการปรับแต่งแบบเต็มมิติ: อัตราขยายของเสาอากาศที่ปรับได้ ความกว้างของลำแสง ประเภทตัวเชื่อมต่อ (N/4.3-10) สีตัวเรือน และโลโก้ซิลค์สกรีนที่ตัวเครื่อง สำหรับโครงการพิเศษในแถบความถี่แคบในต่างประเทศ ทีม R&D ของเราสามารถปรับแต่ง RF oscillator ได้อีกครั้ง

Q3: บริษัทรองรับการตรวจสอบโรงงานนอกสถานที่หรือไม่? สามารถจัดทำเอกสารวุฒิการศึกษาได้หรือไม่?

ตอบ: บริษัท เซินเจิ้นเฉียนมู คอมมูนิเคชั่น เทคโนโลยี จำกัด ให้บริการทัวร์โรงงานแก่ผู้เยี่ยมชมโดยนัดหมายล่วงหน้าหนึ่งวัน เพื่อให้สามารถเข้าถึงโรงงานผลิต สายการผลิต และห้องปฏิบัติการ RF การรับรอง ISO, CE, FCC และ RoHS ฉบับสมบูรณ์ พร้อมด้วยรายงานผลการทดสอบจากบุคคลที่สาม มีให้ใช้งานได้ฟรีในรูปแบบอิเล็กทรอนิกส์ สามารถจัดเตรียมสำเนาต้นฉบับพร้อมตราประทับอย่างเป็นทางการเพื่อวัตถุประสงค์ในการประมูลได้
