เสาอากาศเซกเตอร์

เซินเจิ้น Qianmu Communication Technology Co., Ltd. เป็นผู้ผลิตเสาอากาศภาคจีนแบบมืออาชีพในประเทศจีน โดยมีโรงงานผลิตของตัวเองและซัพพลายเออร์แบบครบวงจรระดับโลก ทำการวิจัย พัฒนา และผลิตเสาอากาศแบบกำหนดทิศทางกำลังสูงเต็มรูปแบบอย่างอิสระ ครอบคลุมย่านความถี่การสื่อสารทั้งหมด 698-3800 MHZ ใช้งานได้กับสถานีฐานของผู้ให้บริการ, การครอบคลุม WiFi ของสวนสาธารณะ, สะพานไร้สายของสถานที่ก่อสร้าง, การส่งข้อมูล Internet of Things ในพื้นที่โรงงาน และสถานการณ์ทางวิศวกรรมอื่นๆ ด้วยห้องป้องกันคลื่นรบกวนความถี่วิทยุและสายการประกอบอัตโนมัติ เสาอากาศทั้งหมดได้รับการทดสอบจากโรงงานสำหรับคลื่นนิ่ง อัตราขยาย อุณหภูมิสูงและต่ำ และการกันน้ำ และสามารถออกรายงานผลการทดสอบทั้งชุดพร้อมกับสินค้าได้ รองรับแถบ OEM/ODM, มุมลำแสง, การปรับแต่งอินเทอร์เฟซ

มันทำงานอย่างไร

โครงสร้างทั้งหมดเป็นไปตามหลักการของการโฟกัสลำแสงทิศทาง: แผ่นหลังตัวสะท้อนแสงอะลูมิเนียมอัลลอยด์, ออสซิลเลเตอร์อาร์เรย์ไมโครสตริปหลายตัว, ฝาครอบเสาอากาศกันน้ำแบบปิดผนึก, สายป้อน RF, ขายึดแบบปรับได้

1. อาร์เรย์ออสซิลเลเตอร์ส่งและรับคลื่นแม่เหล็กไฟฟ้าในย่านความถี่ที่แตกต่างกัน และแผ่นโลหะด้านหลังจะสะท้อนสัญญาณย้อนกลับที่ไม่มีประโยชน์ เพิ่มอัตราส่วนด้านหน้าต่อด้านหลัง อัตราส่วนด้านหน้าไปด้านหลังที่วัดได้คือ ≥25dB ​​ในสภาพแวดล้อมเดียวกัน และการรบกวนที่เกะกะลดลง 65%

2. ข้อจำกัดทางกายภาพของมุมลำแสง: รุ่นมาตรฐาน 120° จะแผ่พลังงานไปยังพื้นที่เซกเตอร์ด้านหน้าเท่านั้น และไม่รั่วไหลของสัญญาณไปยังพื้นที่ที่อยู่ติดกัน เมื่อวัดในเครือข่ายบริเวณเขตเมืองที่มีความหนาแน่น ปริมาณงานเครือข่ายของเซลล์ที่อยู่ติดกันเพิ่มขึ้น 42%

3. การออกแบบออสซิลเลเตอร์ข้ามโพลาไรซ์แบบคู่ ±45° เข้ากันได้กับการส่งสัญญาณแบบหลายเส้นทาง MIMO อัตราการเชื่อมต่ออุปกรณ์เทอร์มินัลเพิ่มขึ้น 35% ที่กำลังส่งเดียวกัน

4. ตัวเครื่องทำจากวัสดุ UPVC ที่ทนต่อรังสี UV โดยไม่มีการสูญเสียการป้องกันโลหะ ความผันผวนของประสิทธิภาพ RF ในช่วง -40 °C ถึง +85 °C คือ ≤0.3dBi และการลดทอนสัญญาณมีน้อยมากสำหรับการใช้งานกลางแจ้งในระยะยาว

จุดขายหลัก

การซื้อเสาอากาศส่วนการสื่อสารขนาด 1,000 เมชจำนวนมากจะช่วยแก้ไขจุดบกพร่องของเครือข่ายกลางแจ้งขนาดใหญ่ รวมถึงการรบกวน ระยะครอบคลุมที่สั้น ความเสียหายภายนอก และต้นทุนการก่อสร้างทางวิศวกรรมที่สูง ข้อดีหลักห้าประการนี้เข้ากันได้กับโครงการสื่อสารต่างๆ:

1. การโฟกัสทิศทางที่ได้รับผลตอบแทนสูง

ด้วยตัวเลือกอัตราขยาย 8–18dBi เสาอากาศเซกเตอร์ความครอบคลุมระยะไกลจึงให้การครอบคลุมที่ขยายมากขึ้น เมื่อเปรียบเทียบกับเสาอากาศรอบทิศทางทั่วไป รัศมีครอบคลุมจะเพิ่มขึ้น 70% ที่กำลังส่งเท่ากัน ไม่จำเป็นต้องมีการติดตั้งหนาแน่นในพื้นที่ภูเขาและพื้นที่โรงงานแบบเปิด ช่วยลดการลงทุนด้านอุปกรณ์วิศวกรรม

2. การป้องกันการรบกวนที่ควบคุมด้วยลำแสง

ด้วยมุมลำแสงหลายมุม 60°/90°/120° ที่มีให้เลือก เสาอากาศจึงแบ่งพื้นที่ครอบคลุมสัญญาณได้อย่างแม่นยำและเครือข่ายที่เสถียรในสถานการณ์ที่มีความหนาแน่นสูง โดยหลีกเลี่ยงการรบกวนสัญญาณ ความล่าช้า และการขาดการเชื่อมต่อในสภาพแวดล้อมการเข้าถึงอินเทอร์เน็ตที่มีความหนาแน่นสูง เช่น กลุ่มสำนักงาน พื้นที่พักอาศัย และวิทยาเขต

3. IP67 โครงสร้างทนต่อสภาพอากาศกลางแจ้งที่ปิดสนิท

เสาอากาศใช้ฝาครอบกันน้ำแบบฉีดขึ้นรูปชิ้นเดียวพร้อมข้อต่อแบบปิดผนึก ซึ่งทนทานต่อพายุฝน หิมะ และการกัดกร่อนของสเปรย์เกลือชายฝั่ง ระดับความต้านทานลมสูงถึง 60 ม./วินาที รองรับการติดตั้งเสากลางแจ้งเป็นเวลา 5 ปีโดยไม่มีการรั่วซึมหรือความเสียหายตามอายุ

4. ขายึดอเนกประสงค์แบบปรับได้

เสาอากาศมีขายึดเสาสแตนเลส ช่วยให้สามารถปรับเปลี่ยนทางวิศวกรรมได้อย่างแข็งแกร่ง รองรับการปรับความเอียงขึ้นและลงและการปรับละเอียดแนวนอน 360° เหมาะสำหรับส่วนยึดต่างๆ เช่น เสาสื่อสาร เสาไฟฟ้า ด้านหน้าอาคาร และโรงงานโครงสร้างเหล็ก

5. บริการปรับแต่งแบบเต็มมิติจากโรงงาน

ในฐานะโรงงานเสาอากาศแบบมืออาชีพ รองรับการตัดแถบความถี่ การปรับแต่งมุมลำแสง การเปลี่ยนอินเทอร์เฟซ N/SMA/BNC/Fakra การปรับแต่งความยาวสายเคเบิล การพิมพ์ซิลค์สกรีนโลโก้ของลูกค้า และการทดสอบตัวอย่างอย่างรวดเร็วสำหรับชุดเล็ก

ข้อกำหนดทางเทคนิค

สถานการณ์การใช้งาน

1. ความครอบคลุมสถานีฐานเซลลูล่าร์ของผู้ให้บริการ

อาคารสถานีฐานเคลื่อนที่ ยูนิคอม และโทรคมนาคมใช้เสาอากาศแบบเซกเตอร์สำหรับการใช้งานเป็นกลุ่ม การแบ่งส่วนลำแสง 120° แบ่งพื้นที่สัญญาณ 360° เพื่อลดการรบกวนระหว่างเซลล์ การซื้อจำนวนมากในระยะยาวสนับสนุนโครงการเปลี่ยนแปลงการสื่อสารระดับเทศมณฑลหลายสิบโครงการทั่วประเทศ

2. ครอบคลุม WiFi เต็มรูปแบบในสวนอุตสาหกรรมและโรงงาน

การติดตั้งเสาในโรงงานผลิตขนาดใหญ่ สวนโลจิสติกส์ และพื้นที่คลังสินค้าช่วยแก้ปัญหาสัญญาณ IoT ที่อ่อนแอสำหรับอุปกรณ์เวิร์คช็อปและลานจัดเก็บกลางแจ้ง องค์กรหลายแห่งวัดว่าอัตราเทอร์มินัลออนไลน์ในพื้นที่โรงงานเพิ่มขึ้นจาก 62% เป็น 98%

3. เครือข่ายไร้สายสาธารณะในวิทยาเขต ชุมชน และพื้นที่สวยงาม

เสาอากาศนี้ติดตั้งบนหลังคาที่อยู่อาศัยและจุดที่สูงที่สุดในบริเวณที่มีทิวทัศน์สวยงาม โดยให้การครอบคลุมที่กว้างสำหรับครัวเรือนและนักท่องเที่ยว แทนที่ AP รอบทิศทางขนาดเล็กจำนวนมาก และลดค่าใช้จ่ายในการดำเนินการและบำรุงรักษาในภายหลังได้ถึง 50%

4. สะพานตรวจสอบแบบไร้สายสำหรับเหมืองและสถานที่ก่อสร้าง

การส่งสัญญาณวิดีโอระยะไกลจากสถานที่ก่อสร้างบนภูเขาและเหมืองแบบเปิดได้รับการสนับสนุนโดยประสิทธิภาพการรับทิศทางสูง สัญญาณสามารถทะลุสิ่งกีดขวางแสงได้ ให้สัญญาณการตรวจสอบที่เสถียรและไม่สะดุดที่ทางเข้าอุโมงค์และทางลาด

5. โครงการส่งสัญญาณจุดบอดในเขตเมือง ชนบท และพื้นที่ภูเขา

เสาอากาศช่วยเพิ่มสัญญาณ 4G ในหมู่บ้าน เมือง และถนนบนภูเขาที่ห่างไกล เมื่อใช้ร่วมกับสถานีทวนสัญญาณ จะช่วยแก้ปัญหาต่างๆ เช่น โทรศัพท์มือถือที่ไม่มีการเข้าถึงเครือข่าย และการสูญเสียตำแหน่งสำหรับยานพาหนะที่ใช้เรียกรถ

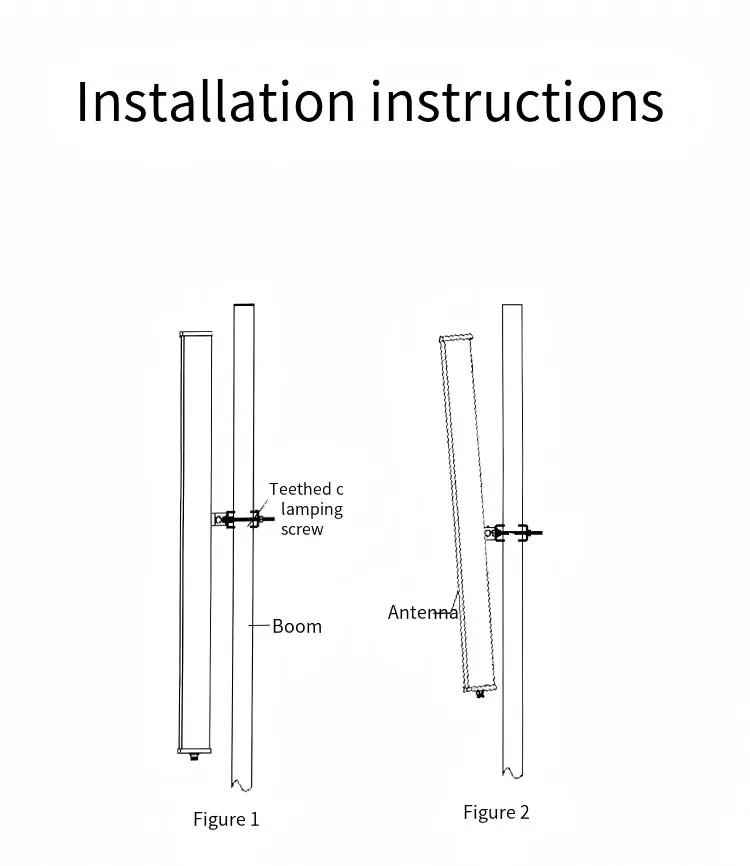

คู่มือการติดตั้งที่ได้มาตรฐาน

1. ขายึดเสา: ล็อคขายึดสแตนเลสที่เข้ากันเข้ากับเสา/ท่อสื่อสาร เหลือพื้นที่สำหรับการปรับขึ้นและลง

2. การติดตั้งตัวเสาอากาศเซกเตอร์: ใส่หัวเข็มขัดด้านหลังเสาอากาศเข้าไปในช่องยึดและขันสลักเกลียวยึดให้แน่นในขั้นต้น

3. การปรับเทียบมุมลำแสง: หมุนเสาอากาศในแนวนอนเพื่อให้สอดคล้องกับพื้นที่เป้าหมายตามการวางแนวของพื้นที่ครอบคลุม และปรับมุมเอียงในแนวตั้งเพื่อให้ตรงกับความครอบคลุมสูงและต่ำ

4. การเชื่อมต่อสายเคเบิล Rf: จัดตำแหน่งขั้วต่อชนิด N ให้ตรงกับสถานีฐาน / อินเทอร์เฟซอุปกรณ์ AP แล้วขันให้แน่น พันขั้วต่อด้วยเทปกันน้ำเพื่อปิดผนึก

5. การเสริมแรงโดยรวมและการตรวจสอบใหม่: ขันโบลต์ทั้งหมดให้แน่นอีกครั้ง ตรวจสอบว่าเสาอากาศไม่หลวมและไม่ได้ดึงสายเคเบิล และดำเนินการใช้งานกลางแจ้งให้เสร็จสิ้น

คำถามที่พบบ่อย คำถามที่ถามบ่อย

คำถามที่ 1: เสาอากาศเซกเตอร์จะเปียกหรือเสียหายเมื่อใช้กลางแจ้งเป็นเวลานานหรือไม่?

A1: ไม่ อุปกรณ์ทั้งหมดใช้โครงสร้างการปิดผนึกแบบชิ้นเดียวระดับ IP67 ตะเข็บฝาครอบเสาอากาศปิดผนึกด้วยกาวกันน้ำ และขั้วต่อ RF มีเทปกันน้ำติดตั้งไว้ ผ่านการทดสอบการกันน้ำแบบสเปรย์อย่างต่อเนื่องก่อนออกจากโรงงาน และจะไม่รั่วซึมเมื่อฝนตกหนักหรือการทำความสะอาดด้วยแรงดันสูง เหมาะสำหรับการใช้งานกลางแจ้งตลอดทั้งปี

คำถามที่ 2: สามารถปรับแต่งย่านความถี่ มุมลำแสง และโลโก้ของเสาอากาศได้หรือไม่

ก2: ใช่. ในฐานะโรงงานต้นทาง เราสนับสนุนการปรับแต่งการตัดแต่งสายรัด การปรับมุมลำแสง ความยาวสายเคเบิล ประเภทอินเทอร์เฟซ และการพิมพ์ซิลค์สกรีนโลโก้แบรนด์ของลูกค้าบนตัวเครื่องตามความต้องการเฉพาะ ตอบสนองความต้องการด้านวิศวกรรมส่วนบุคคลและการค้าต่างประเทศของ OEM

คำถามที่ 3: มีเครื่องหมายเท็จของอัตราขยายของเสาอากาศหรือไม่ และสามารถจัดทำรายงานผลการทดสอบได้หรือไม่

A3: ไม่ พารามิเตอร์ทั้งหมดวัดในห้อง RF anechoic ระดับมืออาชีพเพื่อหลีกเลี่ยงการติดฉลากที่ผิดพลาด รายงานผลการทดสอบที่สมบูรณ์สำหรับเสาอากาศที่เกี่ยวข้องสามารถจัดส่งได้ในการจัดส่งแต่ละครั้ง และสามารถตรวจสอบและตรวจสอบข้อมูลได้

คำถามที่ 4: อุปกรณ์เสริมใดบ้างที่รวมอยู่ในชุดเสาอากาศแบบเซกเตอร์

A4: การกำหนดค่ามาตรฐานประกอบด้วยชุดเสาอากาศ ขายึดเสาสแตนเลส และสลักเกลียวยึด สามารถเลือกสายเคเบิลและอะแดปเตอร์ RF ได้ตามความต้องการ กรุณาแจ้งอุปกรณ์ที่คุณใช้เมื่อทำการสั่งซื้อ และอุปกรณ์ต่างๆ จะถูกจัดเตรียมให้ครบถ้วน

Q5: ปริมาณการสั่งซื้อขั้นต่ำสำหรับการสั่งซื้อจากต่างประเทศคือเท่าไร?

A5: สำหรับรุ่นมาตรฐานที่มีสต็อกปกติ ปริมาณการสั่งซื้อขั้นต่ำคือ 50 ชิ้น สำหรับรุ่น OEM ที่กำหนดเอง ปริมาณการสั่งซื้อขั้นต่ำคือ 100 ชิ้น สามารถจัดเตรียมตัวอย่างแยกต่างหากสำหรับการทดสอบประสิทธิภาพ
