เสาอากาศ GPS ของ Body Cam

เสาอากาศ GPS ของ Body Cam คืออะไร

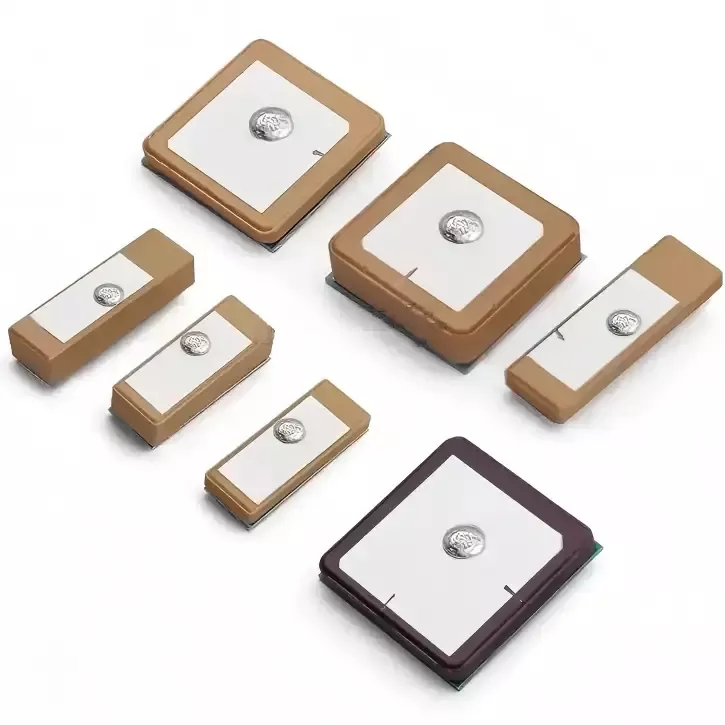

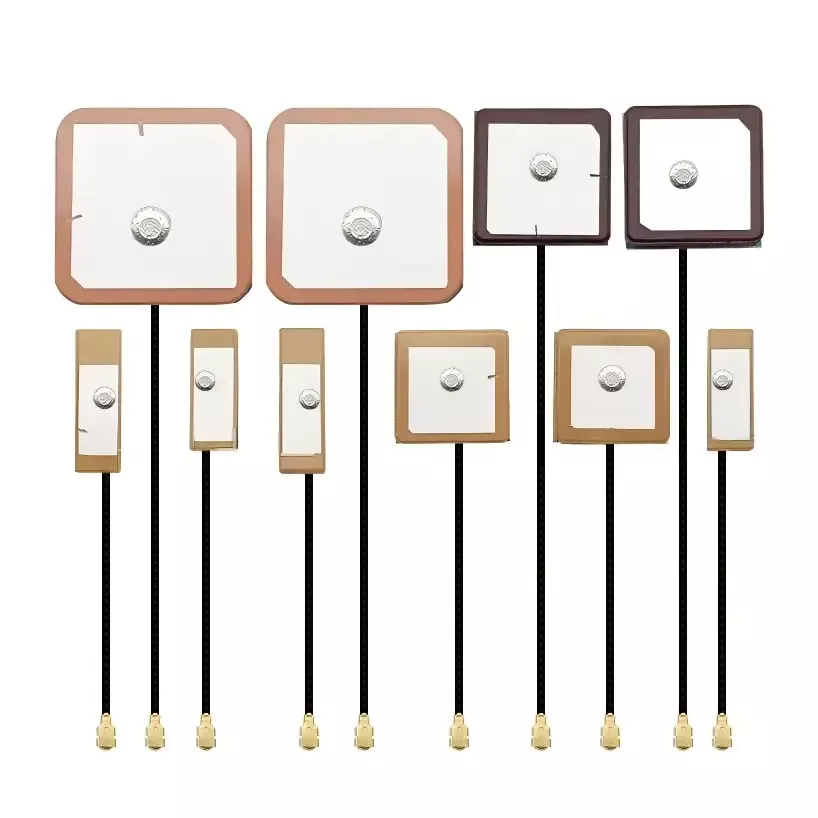

เสาอากาศ GPS ของ Body Cam เป็นเสาอากาศแพทช์เซรามิก GNSS ระดับอุตสาหกรรมที่ออกแบบมาโดยเฉพาะสำหรับสถานีรวบรวมหลักฐานของทหารเดี่ยว สามารถใช้งานร่วมกับระบบดาวเทียมหลายระบบ รวมถึง GPS, BeiDou, GLONASS และ Galileo และมีโครงสร้างโพลาไรเซชันแบบวงกลมด้านขวา (RHCP) เพื่อปรับให้เข้ากับลักษณะโพลาไรเซชันของสัญญาณดาวเทียมนำทางทั่วโลก

ด้วยการออกแบบเสาอากาศเซรามิกที่แข็งแกร่ง ทำให้มีทิศทางที่ดีเยี่ยมและปรับตัวเข้ากับสิ่งแวดล้อมได้ดี แม้ภายใต้สภาวะที่ท้าทาย เช่น สิ่งกีดขวางที่ร่างกายสวมใส่ เกราะป้องกันโลหะจากอุปกรณ์ การอุดตันของอาคารในเมือง หรือการทำงานเคลื่อนที่ความเร็วสูง ก็ให้ข้อมูลตำแหน่งที่เสถียร สิ่งนี้ทำให้มั่นใจได้ว่าลายน้ำตำแหน่งทางภูมิศาสตร์ที่แม่นยำและตรวจสอบย้อนกลับได้สำหรับการบันทึกภาพและเสียงของหน่วยงานบังคับใช้กฎหมาย ทำให้สามารถสร้างห่วงโซ่หลักฐานที่สมบูรณ์และเป็นไปตามข้อกำหนด

หลักการทำงาน

เสาอากาศ GPS ของ Body Cam ทำงานตามหลักการรับสัญญาณ RF ของระบบนำทางด้วยดาวเทียมระดับมืออาชีพ ขั้นตอนการทำงานทั้งหมดได้รับการตรวจสอบผ่านการทดสอบทั้งในห้องทดลองแบบไร้เสียงสะท้อนในห้องปฏิบัติการและการทดสอบภาคสนามกลางแจ้งในโลกแห่งความเป็นจริง เพื่อให้มั่นใจถึงตรรกะการปฏิบัติงานที่ชัดเจนและประสิทธิภาพที่มั่นคง โดยพื้นฐานแล้วประกอบด้วยองค์ประกอบหลักสามประการ:

1. การรับสัญญาณดาวเทียม: ผลิตภัณฑ์นี้มีชิปไดอิเล็กทริกเซรามิกไดอิเล็กทริกสูงหลักที่สามารถจับสัญญาณนำทางด้วยดาวเทียมย่านความถี่ L1 ในอากาศได้อย่างมีประสิทธิภาพ ด้วยการออกแบบโพลาไรเซชันแบบวงกลมทางด้านขวาโดยเฉพาะ ช่วยลดการลดทอนสัญญาณที่เกิดจากการหมุนอุปกรณ์หรือการอุดตันของร่างกายมนุษย์ได้อย่างมีประสิทธิภาพ แก้ไขปัญหาทั่วไป เช่น การรับสัญญาณได้ไม่ดี และการรับสัญญาณดาวเทียมที่ล้มเหลวในพื้นที่เมืองที่มีอาคารหนาแน่นหรือภูเขาและพื้นที่ห่างไกลซึ่งมีการสะท้อนหลายเส้นทางแพร่หลาย

2. การกรองสัญญาณและป้องกันการรบกวน: เสาอากาศมีวงจรจับคู่อิมพีแดนซ์ที่มีความแม่นยำในตัว ซึ่งจะกรองสัญญาณรบกวนที่เกิดจากโมดูล 4G/5G, โมดูล Wi-Fi และแหล่งจ่ายไฟแบตเตอรี่ภายในกล้องติดตัวโดยอัตโนมัติ โดยแยกสัญญาณดาวเทียม GNSS บริสุทธิ์ กำจัดความผิดปกติของตำแหน่ง จุดกระโดด และการหยุดชะงักของวิถีที่เกิดจากสัญญาณรบกวน RF ภายในได้อย่างมีประสิทธิภาพ

3. การแยกวิเคราะห์ข้อมูลและเอาต์พุต: สัญญาณดาวเทียมที่เสถียรที่ผ่านการกรองและปรับให้เหมาะสมจะถูกส่งไปยังชิประบุตำแหน่งเมนบอร์ดของอุปกรณ์ ซึ่งแบบเรียลไทม์จะแยกวิเคราะห์ข้อมูลละติจูดและลองจิจูด ความเร็ว เวลา และระดับความสูงที่แม่นยำ ข้อมูลนี้ซิงโครไนซ์พร้อมกันเป็นลายน้ำระบุตำแหน่งทางภูมิศาสตร์สำหรับไฟล์วิดีโอและไฟล์เสียงที่บันทึกไว้ระหว่างการดำเนินการบังคับใช้กฎหมาย ทำให้สามารถติดตาม ตรวจสอบย้อนกลับได้ และเล่นซ้ำวิถีการบังคับใช้ได้

คู่มือการติดตั้งและการใช้งาน

1. การเลือกสถานที่ติดตั้ง

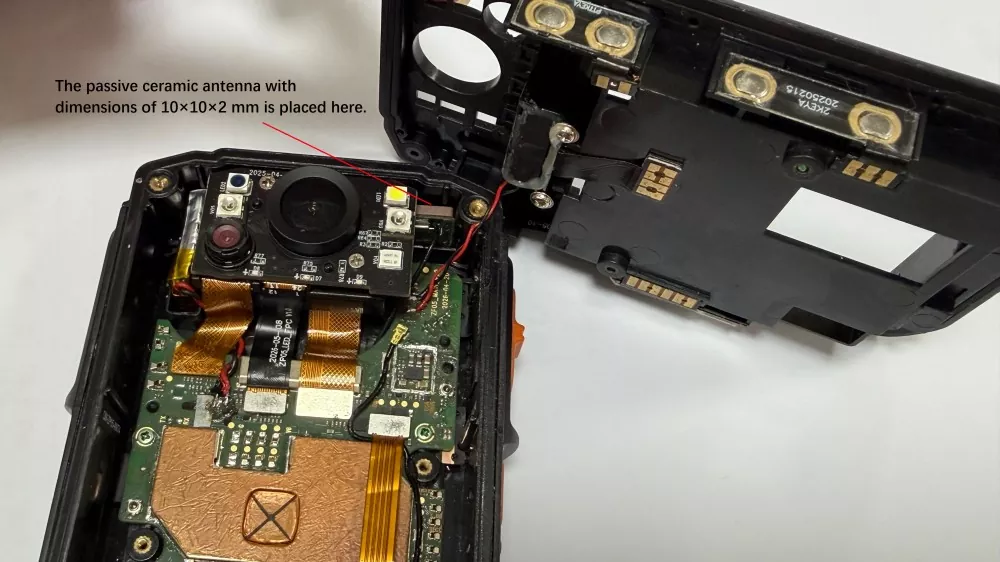

พื้นที่แกนรังสีเสาอากาศเซรามิกต้องไม่ถูกปิดหรือบดบังโดยตรงด้วยตัวเรือนโลหะ เซลล์แบตเตอรี่ หรือฉากยึดโลหะ ขอแนะนำให้ติดตั้งอุปกรณ์ในพื้นที่ที่ไม่ใช่โลหะเหนือภายในตัวกล้อง โดยรักษาระยะห่างที่ปลอดภัยอย่างน้อย 15 มม. จากเสาอากาศ 4G/5G และ Wi-Fi เพื่อหลีกเลี่ยงการรบกวนช่องสัญญาณร่วม และรับประกันการรับสัญญาณดาวเทียมโดยไม่มีสิ่งกีดขวาง

2. ข้อกำหนดการเชื่อมและการตรึง

สำหรับเสาอากาศเซรามิกชนิดพิน ตรวจสอบให้แน่ใจว่าข้อต่อบัดกรีเต็ม โดยไม่มีการบัดกรีเย็น การบัดกรีพลาด หรือการบัดกรีแยกออก สำหรับผลิตภัณฑ์ที่ติดตั้งบนพื้นผิว SMT ให้ปฏิบัติตามมาตรฐานกระบวนการติดตั้งของโรงงานอย่างเคร่งครัด เพื่อให้การจัดตำแหน่งที่เรียบและปลอดภัยบนพื้นผิว PCB ในระหว่างการประกอบ ให้หลีกเลี่ยงการใช้แรงมากเกินไปกับชิปเซรามิก เพื่อป้องกันรอยแตกขนาดเล็กภายใน และกำจัดสัญญาณที่ซ่อนเร้นที่อาจเกิดขึ้นในภายหลัง

3. การดำเนินการป้องกันการรบกวน

หลังจากติดตั้งเสาอากาศแล้ว ให้ใช้เทปฉนวนเพื่อแยกเสาอากาศออกจากโมดูลจ่ายไฟและพื้นที่กำลังสูงของเมนบอร์ดเพื่อลดการรบกวนทางไฟฟ้า เดินสายเสาอากาศเพื่อไม่ให้ขนานกับสายไฟในระยะทางไกล เพื่อป้องกันความผันผวนของสัญญาณและการวางตำแหน่งที่ไม่เสถียรที่แหล่งกำเนิด

4. ทำมาตรฐานการตรวจแก้จุดบกพร่องและการตรวจสอบเครื่องจักรให้สมบูรณ์

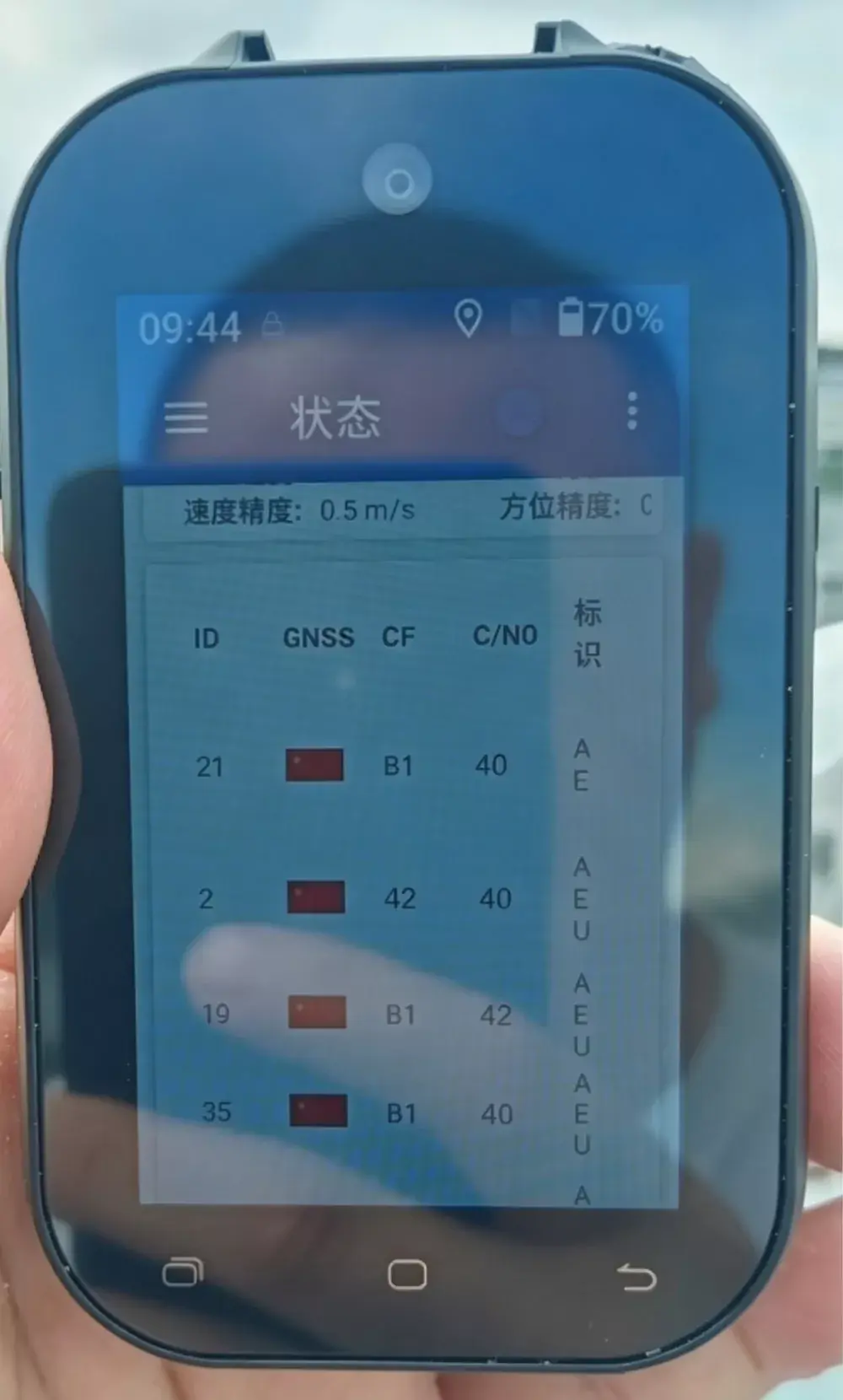

หลังจากที่ประกอบอุปกรณ์เสร็จสิ้นแล้ว จะต้องดำเนินการทดสอบการได้มาซึ่งดาวในโลกแห่งความเป็นจริงกลางแจ้ง การทดสอบบอร์ดเดี่ยวในอาคารเพียงอย่างเดียวไม่เพียงพอ พารามิเตอร์หลักในการตรวจสอบ ได้แก่ จำนวนดาวเทียมที่ได้รับในระหว่างการสตาร์ทในช่วงเย็นและร้อน ความแม่นยำของตำแหน่ง และความต่อเนื่องของวิถี เพื่อให้มั่นใจว่าประสิทธิภาพของเสาอากาศตรงตามข้อกำหนดหลังการประกอบขั้นสุดท้าย และป้องกันปัญหาคุณภาพของแบทช์

วิธีการเลือกเสาอากาศ GPS ที่ผ่านการรับรอง

เจ้าหน้าที่จัดซื้อและพัฒนาอุปกรณ์จำนวนมากขาดความเชี่ยวชาญด้าน RF ซึ่งมักจะทำให้พวกเขาซื้อเสาอากาศเกรดพลเรือนในราคาที่ต่ำ ซึ่งส่งผลให้ประสิทธิภาพของผลิตภัณฑ์ต่ำกว่ามาตรฐาน การยอมรับโครงการที่ล้มเหลว และความล้มเหลวหลังการขายขนาดใหญ่ จากประสบการณ์ในอุตสาหกรรมหลายปี เราได้สรุปเกณฑ์หลักสี่ประการในการเลือกเสาอากาศสำหรับอุปกรณ์บังคับใช้ทางอุตสาหกรรม:

1. จัดลำดับความสำคัญของวัสดุเฉพาะทางเกรดอุตสาหกรรม: เลิกใช้วัตถุดิบเซรามิกพลเรือนทั่วไปอย่างเด็ดขาด และต้องเลือกพื้นผิวเซรามิกเกรดอุตสาหกรรมที่ทนต่ออุณหภูมิได้กว้างและคุณสมบัติป้องกันการรบกวนซึ่งเหมาะสำหรับสภาพการทำงานที่ซับซ้อน เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงในระยะยาวในสภาพแวดล้อมกลางแจ้งที่รุนแรง

2. มุ่งเน้นไปที่ข้อมูลการทดสอบจริง ปฏิเสธพารามิเตอร์ทางทฤษฎี: ผู้ผลิตส่วนใหญ่ในตลาดจะให้เฉพาะข้อกำหนดทางทฤษฎีเท่านั้นโดยไม่มีการสนับสนุนการทดสอบในโลกแห่งความเป็นจริง ผู้ผลิตดั้งเดิมที่มีชื่อเสียงสามารถนำเสนอรายงานการทดสอบในห้องมืด วิดีโอการทดสอบภาคสนามกลางแจ้ง และข้อมูลการทดสอบการเสื่อมสภาพที่อุณหภูมิสูง-ต่ำ ซึ่งเป็นพารามิเตอร์ของแท้และตรวจสอบได้

3. เลือกผลิตภัณฑ์ที่ได้รับการปรับแต่งเป็นพิเศษสำหรับอุปกรณ์บังคับใช้กฎหมาย: เสาอากาศนำทางมาตรฐานไม่ได้รับการปรับให้เหมาะสมสำหรับการอยู่ร่วมกันของเสาอากาศหลายอัน เกราะโลหะ หรือการกีดขวางร่างกายมนุษย์ในอุปกรณ์บังคับใช้กฎหมาย ทำให้ไม่เหมาะสมสำหรับสภาพการทำงานของอุปกรณ์ทหารเดี่ยว สิ่งสำคัญคือต้องเลือกเสาอากาศที่ออกแบบเป็นพิเศษซึ่งออกแบบมาโดยเฉพาะสำหรับสถานีบังคับใช้กฎหมาย เพื่อแก้ไขปัญหาหลักของการรบกวน RF ภายใน

4. จัดลำดับความสำคัญของการทำงานร่วมกันโดยตรงกับโรงงานต้นทาง: เลือกผู้ผลิตจีนที่มีความสามารถบูรณาการในด้านการวิจัยและพัฒนา การปรับเปลี่ยนตัวอย่าง การผลิตจำนวนมาก และบริการหลังการขาย ช่วยให้สามารถปรับแต่งได้อย่างรวดเร็ว มีอุปทานที่มั่นคง ให้การสนับสนุนหลังการขายทันที และหลีกเลี่ยงปัญหาต่างๆ เช่น การขึ้นราคาโดยคนกลาง และช่องว่างในการสื่อสารในการประสานงานทางเทคนิค

คำถามที่พบบ่อย

คำถามที่ 1: เสาอากาศเซรามิกนี้สามารถใช้งานร่วมกับกล้องที่ติดตัวกล้องทุกยี่ห้อได้หรือไม่

ใช้งานได้กับกล้องบังคับใช้กฎหมายที่สวมใส่ติดตัว 4G/5G ที่มีจำหน่ายทั่วไป สถานีรวบรวมหลักฐานที่ป้องกันการระเบิด และกล้องติดตัวตรวจสอบภายนอกอาคาร ขณะเดียวกันก็รองรับการกำหนดค่าที่ไม่ได้มาตรฐานแบบกำหนดเองซึ่งปรับให้เหมาะกับโครงสร้างอุปกรณ์ อินเทอร์เฟซ และขนาดอย่างแม่นยำ

คำถามที่ 2: เสาอากาศเซรามิกมีประสิทธิภาพเหนือกว่าเสาอากาศ FPC ในด้านใดโดยเฉพาะ

การปรับปรุงหลัก ได้แก่ การได้รับดาวเทียมที่เร็วขึ้น ลดข้อผิดพลาดในการกำหนดตำแหน่ง การติดตามอย่างต่อเนื่อง และประสิทธิภาพการป้องกันสัญญาณรบกวน การป้องกันการสั่นสะเทือน และอุณหภูมิที่เพิ่มขึ้นอย่างมีนัยสำคัญ ตั้งแต่ความเย็นจัดไปจนถึงความร้อนสูง การอัพเกรดเหล่านี้แก้ไขความล้มเหลวในการกำหนดตำแหน่งได้อย่างสมบูรณ์ภายใต้สภาพกลางแจ้งที่ซับซ้อน และลดอัตราการบริการหลังการขายของอุปกรณ์ลงอย่างมาก

คำถามที่ 3: คุณรองรับการปรับแต่ง การสุ่มตัวอย่าง และคำสั่งทดลองเล็กน้อยหรือไม่

สนับสนุน! ในฐานะผู้ผลิตโดยตรง เรานำเสนอการสร้างต้นแบบ คำสั่งทดลองชุดเล็ก และบริการการผลิตจำนวนมาก ซึ่งปรับแต่งได้เต็มที่ตามแบบของลูกค้าและข้อกำหนดด้านประสิทธิภาพ

Q4: สินค้าสามารถส่งออกไปต่างประเทศได้หรือไม่? ใบรับรองที่จำเป็นทั้งหมดครบถ้วนแล้วหรือยัง?

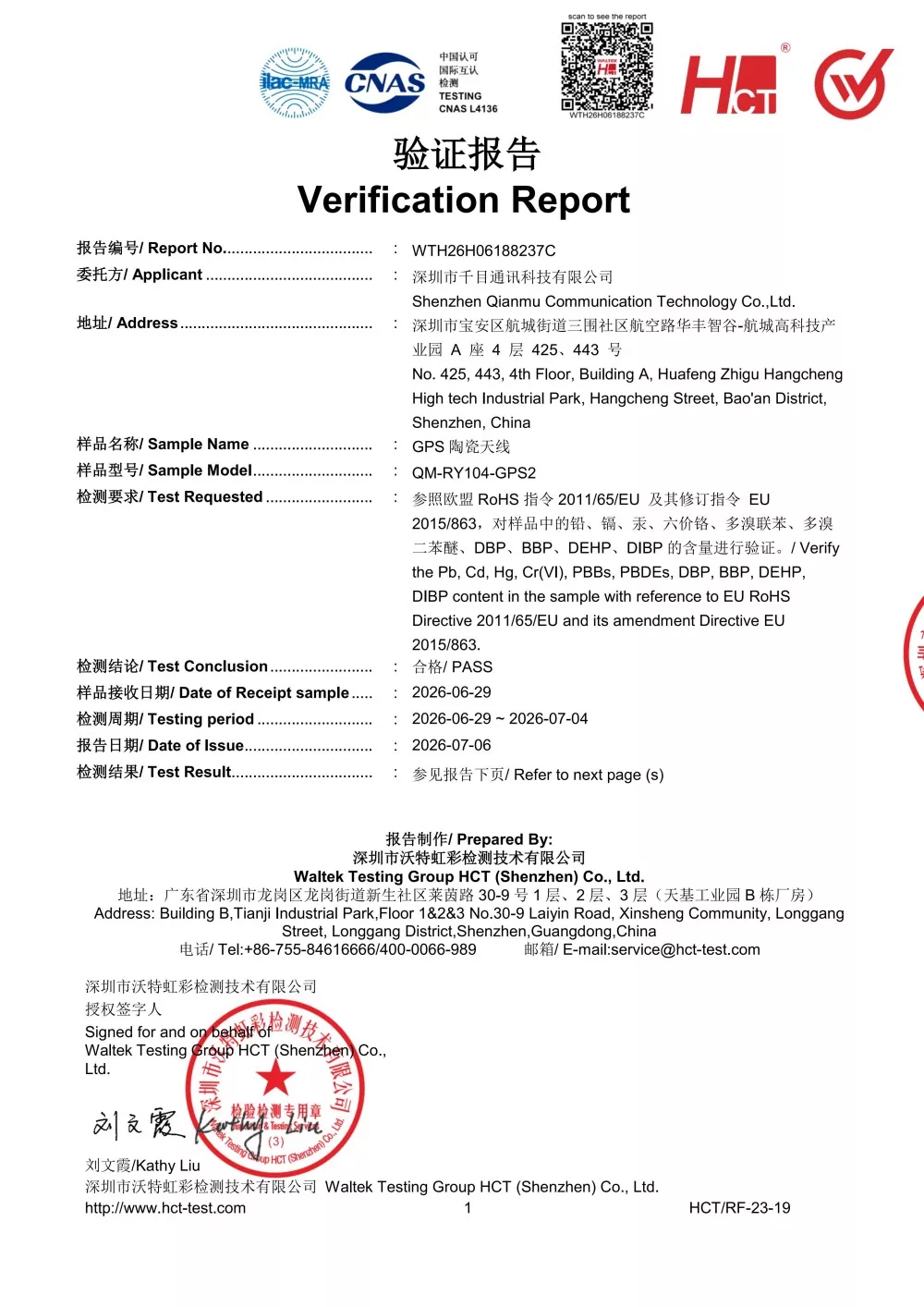

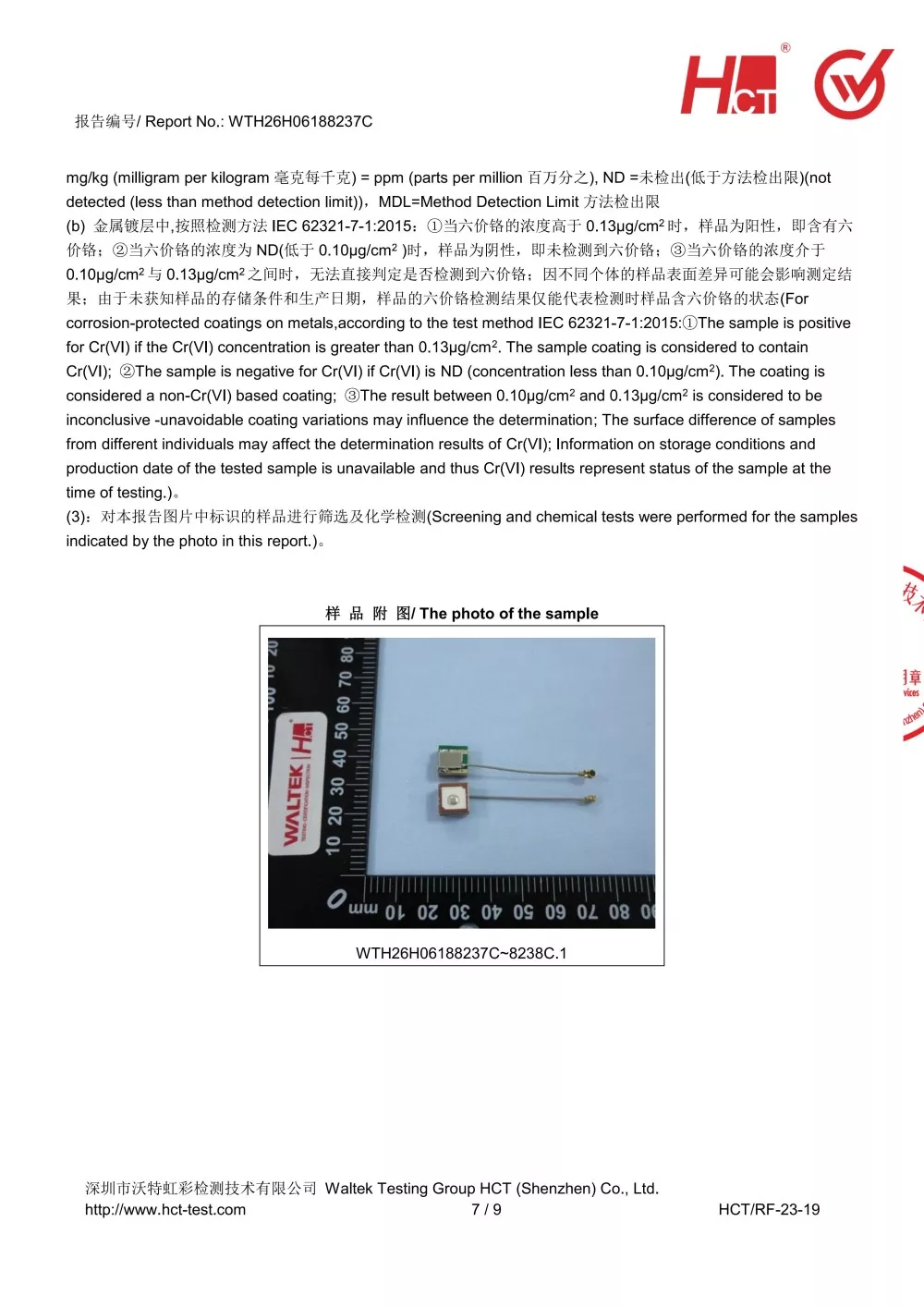

ผลิตภัณฑ์ทั้งหมดมาพร้อมกับใบรับรองการส่งออกเต็มรูปแบบ รวมถึง CE, FCC และ RoHS ซึ่งเป็นไปตามมาตรฐานระดับโลก และทำให้ส่งออกไปยังยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง และภูมิภาคอื่นๆ ได้อย่างไร้กังวล

คำถามที่ 5: ประสิทธิภาพของผลิตภัณฑ์มีเสถียรภาพภายใต้สภาวะอุณหภูมิสูงและต่ำมากหรือไม่?

ผลิตภัณฑ์นี้มีการออกแบบที่อุณหภูมิกว้างระดับอุตสาหกรรม โดยผ่านการทดสอบอายุการหมุนเวียนที่อุณหภูมิสูงถึงต่ำอย่างเข้มงวด โดยมีการเสื่อมประสิทธิภาพน้อยที่สุดในสภาพแวดล้อมตั้งแต่ -40°C ถึง +75°C ทำให้เหมาะอย่างยิ่งสำหรับกลางแจ้ง การทำเหมืองแร่ ความเย็นจัด และสภาวะอุณหภูมิสูงตลอดเวลา
