เสาอากาศเอ็นเอฟซี

เสาอากาศแบบอ่อนที่รวม NFC คืออะไร เสาอากาศที่ใช้งานคืออะไร?

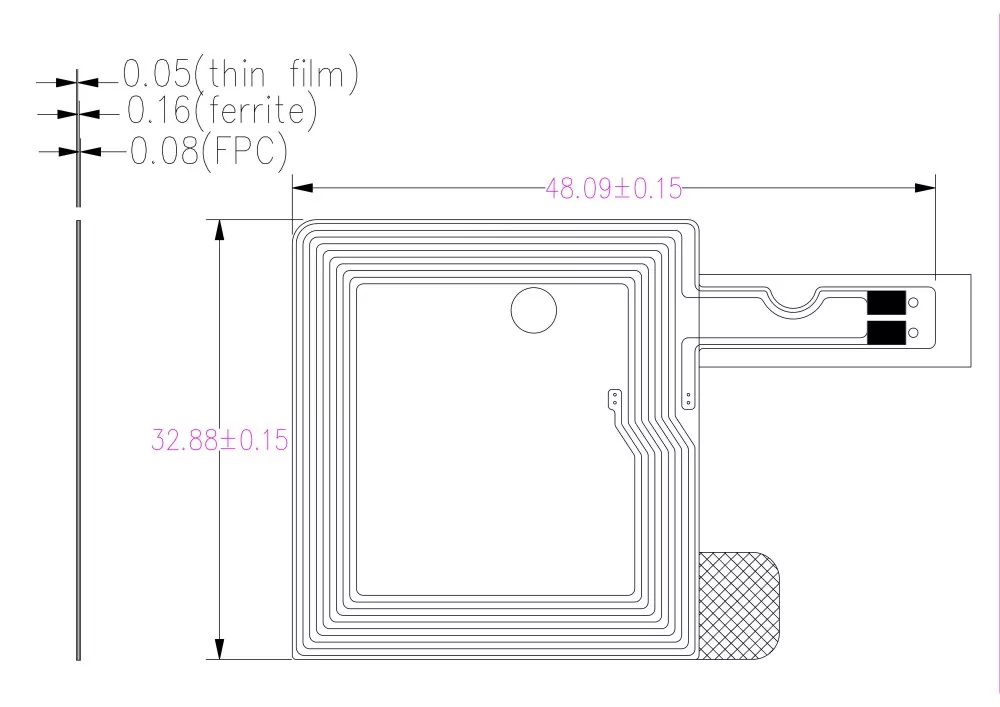

1.1 NFC เสาอากาศอ่อนในตัว (เสาอากาศแบบยืดหยุ่น FPC)

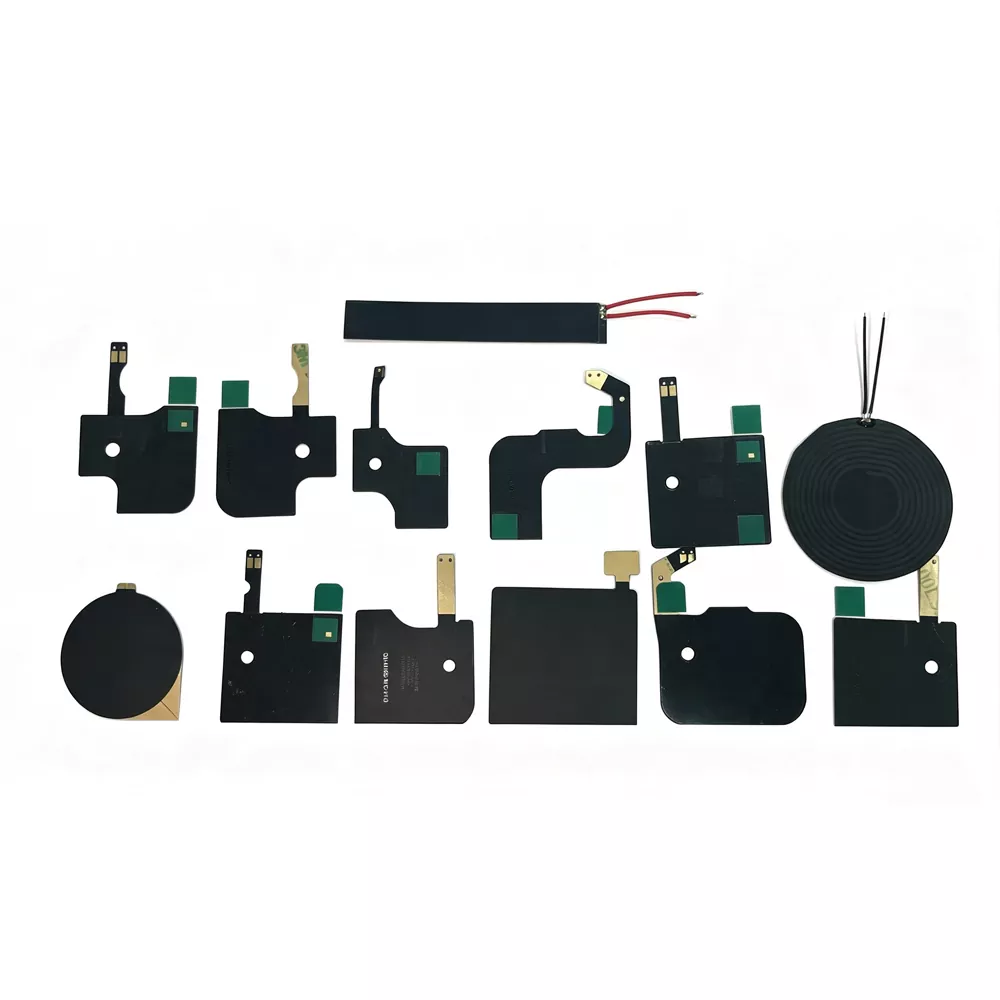

เสาอากาศแบบยืดหยุ่นในตัว NFC (เสาอากาศวงจรพิมพ์แบบยืดหยุ่น NFC) เป็นเสาอากาศ NFC ประเภทหนึ่งที่ผลิตบนพื้นผิวแผงวงจรพิมพ์แบบยืดหยุ่น (FPC) และออกแบบมาเพื่อทำงานที่ย่านความถี่ 13.56 MHz ใช้ทองแดงด้วยไฟฟ้าเป็นวัสดุขดลวดนำไฟฟ้า และใช้กระบวนการแกะสลักที่มีความแม่นยำเพื่อสร้างรูปแบบขดลวดแบบกำหนดเองที่มีการเลี้ยวเฉพาะและโครงสร้างทางเรขาคณิต เมื่อใช้ร่วมกับฟิล์มแม่เหล็กเฟอร์ไรต์เป็นชั้นแยก เสาอากาศแบบยืดหยุ่นนี้สามารถรวมเข้ากับอุปกรณ์อิเล็กทรอนิกส์ได้อย่างง่ายดายโดยใช้กาว 3M หรือโซลูชันการติดตั้งแบบลอกออก

ส่วนประกอบหลัก:

- พื้นผิว FPC:วัสดุแผงวงจรแบบยืดหยุ่นที่ให้น้ำหนักเบาและมีลักษณะโค้งงอได้ โดยมีความหนาตั้งแต่ 0.14–0.27 มม.

- ขดลวดทองแดง:โครงสร้างคอยล์ผลิตผ่านการกัดทองแดงด้วยไฟฟ้า โดยจะกำหนดประสิทธิภาพการเหนี่ยวนำเสาอากาศและความถี่เรโซแนนซ์

- ชั้นเฟอร์ไรต์:วัสดุแม่เหล็กที่มีการซึมผ่านสูงช่วยลดการรบกวนของโลหะ ปรับปรุงการแยกสนามแม่เหล็ก และเพิ่มทิศทางการส่งสัญญาณ

- ชั้นกาว:ใช้วัสดุกาว 3M ดั้งเดิม ให้แรงยึดเกาะที่เชื่อถือได้และทนต่ออุณหภูมิสูงได้ดีเยี่ยม

- วิธีการเชื่อมต่อ:รองรับตัวเลือกการเชื่อมต่อที่หลากหลาย รวมถึงเทอร์มินัล IPEX หัวแร้ง หน้าสัมผัสสปริง และอินเทอร์เฟซแบบกำหนดเองอื่นๆ

1.2 เสาอากาศที่ใช้งาน NFC

เสาอากาศ NFC แบบแอคทีฟหมายถึงระบบเสาอากาศที่ใช้เสาอากาศ NFC ทั่วไป โดยผสานรวมส่วนหน้าแบบไร้การสัมผัสหรือวงจรขยาย/ขับเคลื่อนสัญญาณ

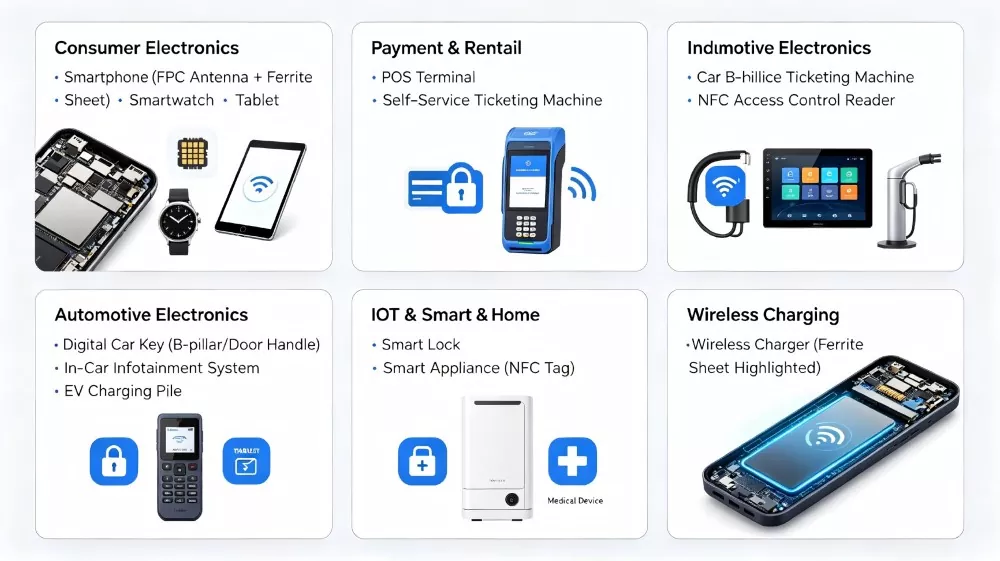

อุปกรณ์ที่ใช้งานได้

เหตุใดจึงเลือกเสาอากาศ NFC ของ Qianmu Communication

1. การออกแบบที่บางเฉียบและยืดหยุ่น - ความหนาเพียง 0.14–0.27 มม. เหมาะอย่างยิ่งสำหรับอุปกรณ์ที่บางเฉียบและข้อกำหนดในการติดตั้งที่ยืดหยุ่น

2. ชั้นแยกเฟอร์ไรต์ - รวมเฟอร์ไรต์มาตรฐาน ป้องกันการรบกวนจากสภาพแวดล้อมที่เป็นโลหะได้อย่างมีประสิทธิภาพ

3. วิธีการติดตั้งหลายวิธี - รองรับตัวเลือกต่างๆ รวมถึงการสำรองด้วยกาว 3M (กาวแบบถอดได้), ขั้วต่อ IPEX และการบัดกรี

4. การทำงานที่อุณหภูมิกว้าง - ช่วงอุณหภูมิในการทำงาน: -40 ℃ ถึง +85 ℃

5. ปฏิบัติตามมาตรฐานอย่างสมบูรณ์ - เป็นไปตามมาตรฐานด้านสิ่งแวดล้อม RoHS

6. บริการที่ปรับแต่งได้ - รองรับขนาด รูปร่าง การหมุนคอยล์ ค่าตัวเหนี่ยวนำ และอื่นๆ ที่ปรับแต่งได้อย่างเต็มที่

7. การจัดส่งที่รวดเร็ว - การผลิตตัวอย่างอย่างรวดเร็วและการส่งมอบการผลิตจำนวนมากอย่างมีประสิทธิภาพ

8. การสนับสนุนการจำลองระดับมืออาชีพ - ให้การจำลองแม่เหล็กไฟฟ้าและคำแนะนำในการเพิ่มประสิทธิภาพทั้งเครื่องจักร

การพิจารณาพฤติกรรม RF และระดับระบบ

ประสิทธิภาพของเสาอากาศ NFC ไม่เพียงขึ้นอยู่กับข้อกำหนดทางไฟฟ้าขั้นพื้นฐานเท่านั้น แต่ยังขึ้นอยู่กับสภาพแวดล้อมทางแม่เหล็กไฟฟ้าโดยรวมที่สร้างโดยโครงสร้างอุปกรณ์ขั้นสุดท้ายด้วย ปัจจัยต่างๆ เช่น การเลือกใช้วัสดุ เค้าโครงภายใน และส่วนประกอบโดยรอบ อาจส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพของเสาอากาศและเสถียรภาพในการสื่อสาร

1. ผลการลดทอนโลหะ

เมื่อติดตั้งเสาอากาศใกล้กับส่วนประกอบที่เป็นโลหะ รวมถึงแบตเตอรี่ ฝาครอบป้องกัน หรือโครงเครื่องกล กระแสไหลวนเหนี่ยวนำสามารถเปลี่ยนคุณลักษณะทางแม่เหล็กไฟฟ้าและเปลี่ยนความถี่เรโซแนนซ์ได้ หากไม่มีการแยกเฟอร์ไรต์อย่างเหมาะสม ผลดีจูนนี้อาจทำให้เกิดการเบี่ยงเบนของเรโซแนนซ์ ประสิทธิภาพของคัปปลิ้งลดลง และลดความน่าเชื่อถือในการสื่อสาร

2. ฟังก์ชั่นชั้นเฟอร์ไรต์ในการรักษาเสถียรภาพของสนาม

ชั้นแม่เหล็กเฟอร์ไรต์ให้มากกว่าการป้องกันสัญญาณรบกวน นอกจากนี้ยังทำหน้าที่เป็นชั้นนำฟลักซ์แม่เหล็กโดยกำหนดทิศทางสนามแม่เหล็กไปทางด้านที่ไม่ใช่โลหะของเสาอากาศ ซึ่งจะช่วยปรับปรุงประสิทธิภาพการเชื่อมต่อ เพิ่มประสิทธิภาพการส่งสัญญาณ และลดการสูญเสียพลังงานในการใช้งานที่มีส่วนประกอบที่เป็นโลหะอยู่ใกล้ๆ

3. ความไวในการจับคู่อิมพีแดนซ์

ระบบ NFC ที่ทำงานที่ 13.56 MHz ต้องการการจับคู่อิมพีแดนซ์ที่แม่นยำ เนื่องจากความไวต่อการเปลี่ยนแปลงการออกแบบกรอบ ความหนาของกาว และการเสียรูปของคอยล์ ความแปรผันเล็กน้อยในโครงสร้างทางกลอาจส่งผลต่อจุดเรโซแนนซ์และประสิทธิภาพของปัจจัย Q ทำให้จำเป็นต้องปรับระดับระบบหลังจากการรวมเสาอากาศ

4. การเชื่อมต่อกับสถาปัตยกรรมอุปกรณ์

ประสิทธิภาพของเสาอากาศยังได้รับผลกระทบจากคุณลักษณะไดอิเล็กทริกของวัสดุโดยรอบ เช่น ตัวเรือนพลาสติก ฝาครอบกระจก และโครงสร้าง PCB ซ้อนกัน วัสดุที่มีค่าคงที่ไดอิเล็กตริกสูงกว่าอาจเพิ่มความจุของปรสิต ส่งผลให้แบนด์วิธแคบลงและลดระยะขอบในการสื่อสาร

5. ผลกระทบของระบบ Active และ Passive

สำหรับการกำหนดค่าเสาอากาศ NFC แบบแอคทีฟ วงจรขับเคลื่อนจะส่งผลโดยตรงต่อการกระจายและความแรงของสนามแม่เหล็กไฟฟ้า แม้ว่าแนวทางนี้สามารถขยายระยะการสื่อสารได้ แต่ยังเพิ่มความไวต่อการเปลี่ยนแปลงโหลด และต้องการการควบคุมการต่อสายดิน การป้องกัน และการออกแบบระบบโดยรวมที่แม่นยำยิ่งขึ้น

ข้อกำหนดทางเทคนิค

เมื่อเทียบกับคู่แข่ง: ข้อได้เปรียบที่แตกต่างของ Qianmu Communications

คู่มือการติดตั้ง

การติดตั้งแบบยึดด้วยกาว (เสาอากาศแบบยืดหยุ่น FPC)

นี่เป็นวิธีการติดตั้งเสาอากาศ NFC ที่ใช้บ่อยที่สุด:

ขั้นตอนการติดตั้ง:

1. ทำความสะอาดพื้นผิว - ใช้แอลกอฮอล์เช็ดทำความสะอาดพื้นที่ติดตั้ง (พื้นผิวด้านในของตัวเครื่องหรือพื้นผิวแบตเตอรี่) โดยตรวจสอบให้แน่ใจว่าไม่มีน้ำมันและฝุ่น

2. ลอกแผ่นซับออก - ค่อยๆ ลอกฟิล์มป้องกันกาว 3M ออกจากด้านหลังของเสาอากาศอย่างระมัดระวัง

3. การจัดตำแหน่งและการวางตำแหน่ง - จัดตำแหน่งเสาอากาศให้ตรงกับตำแหน่งการติดตั้งที่กำหนด เพื่อให้แน่ใจว่าบริเวณคอยล์ไม่มีสิ่งกีดขวาง

4. กดให้แน่นและสม่ำเสมอ - จากตรงกลางไปทางขอบเพื่อขจัดฟองอากาศ

5. การบ่มและการรอ - ปล่อยให้ยืนเป็นเวลา 24 ชั่วโมงเพื่อให้ได้ความแข็งแรงในการยึดเกาะที่ดีที่สุด

หมายเหตุการติดตั้ง:

รีวิวจากลูกค้า

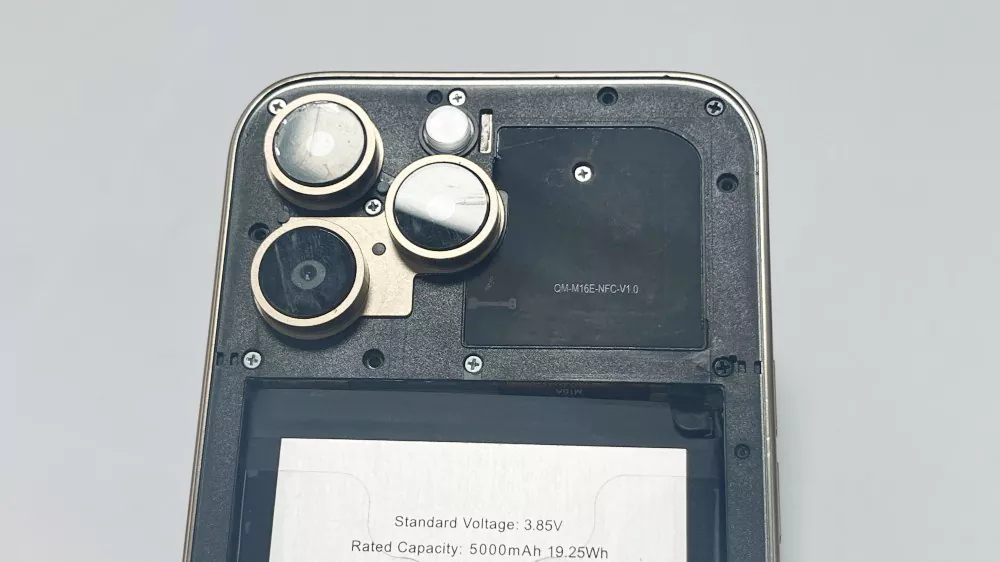

"เสาอากาศแบบอ่อนในตัว NFC จาก Qianmu Communications ได้แสดงให้เห็นถึงประสิทธิภาพที่มั่นคงในสมาร์ทโฟนรุ่นใหม่ของเรา โดยมีช่วงการอ่านที่ 85 มม. ชั้นเฟอร์ไรต์จะป้องกันการรบกวนของแบตเตอรี่ได้อย่างมีประสิทธิภาพ และความสม่ำเสมอของคุณภาพในการผลิตจำนวนมากนั้นยอดเยี่ยมมาก" - ผู้ผลิตแบรนด์ เซินเจิ้น Junge Technology Co., Ltd.

"เสาอากาศ NFC แบบแอคทีฟที่ใช้ในเครื่อง POS ต้องการความน่าเชื่อถือสูงและช่อง RF ที่แข็งแกร่ง ผลิตภัณฑ์ของ Qianmu Communication ผ่านการทดสอบ EMVCo อันเข้มงวดของเรา และเราได้ซื้อไปแล้วกว่า 300,000 เครื่อง" – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd. ผู้ผลิตเครื่องชำระเงิน

คำถามที่พบบ่อย

คำถามที่ 1: ความถี่ในการทำงานของเสาอากาศอ่อนในตัวใน NFC คือเท่าใด

ตอบ: NFC ทำงานในย่านความถี่ 13.56 MHz ±7 kHz ที่เป็นมาตรฐานสากล ซึ่งมักใช้ในระบบการสื่อสารระยะใกล้สำหรับการถ่ายโอนข้อมูลไร้สายระยะสั้น

คำถามที่ 2: ระยะการอ่านโดยทั่วไปคือเท่าใด

ตอบ: โดยทั่วไประยะการสื่อสารจะจำกัดอยู่ไม่กี่เซนติเมตร โดยทั่วไปจะอยู่ที่ประมาณ 5–8 ซม. ขึ้นอยู่กับการออกแบบเสาอากาศ โครงสร้างอุปกรณ์ และเงื่อนไขการติดตั้ง

คำถามที่ 3: จำเป็นต้องใช้เสาอากาศ NFC ที่มีแกนเฟอร์ไรต์เมื่อใด

ตอบ: เมื่อต้องติดตั้งเสาอากาศบนพื้นผิวแบตเตอรี่ ใกล้กล่องโลหะ หรือในสภาพแวดล้อมที่มีส่วนประกอบเป็นโลหะ จำเป็นต้องใช้เสาอากาศที่มีชั้นเฟอร์ไรต์ ชั้นเฟอร์ไรต์สามารถแยกการรบกวนของกระแสไหลย้อนกลับที่เกิดจากโลหะได้อย่างมีประสิทธิภาพ

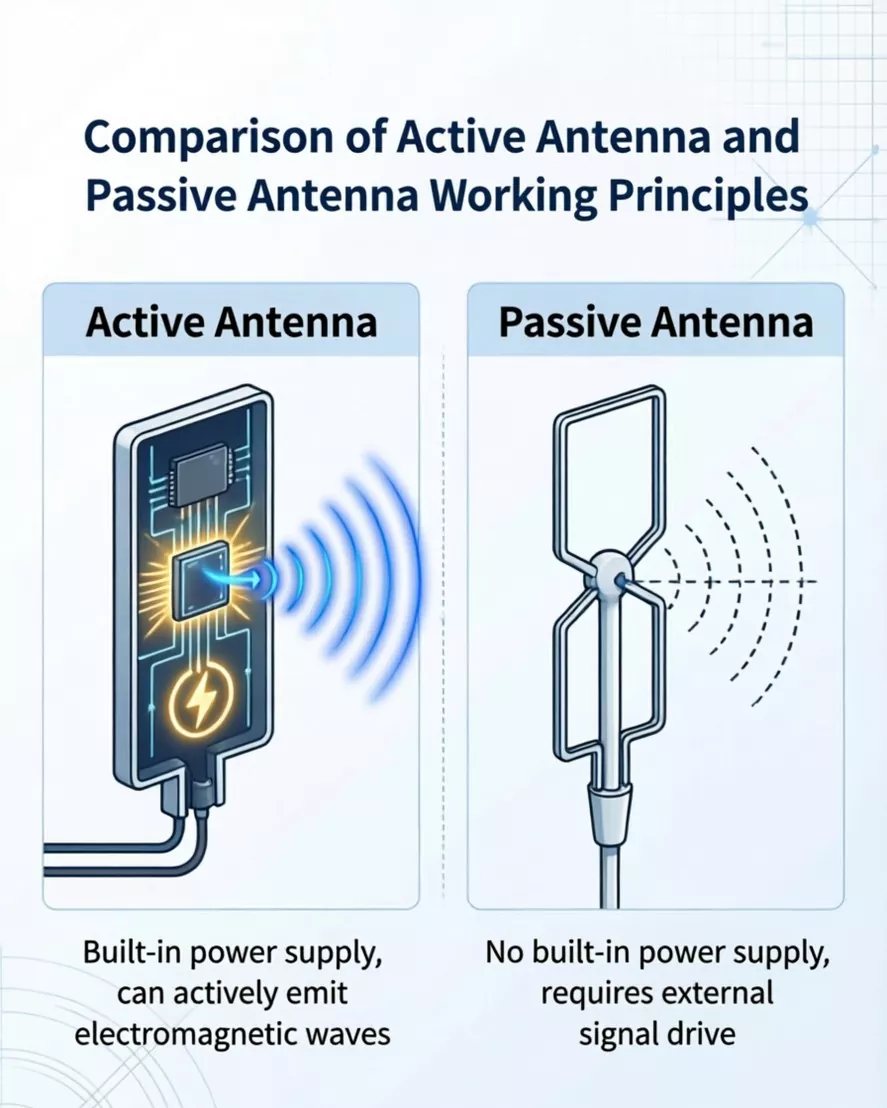

คำถามที่ 4: เสาอากาศแบบอ่อนในตัว NFC และเสาอากาศแบบแอ็คทีฟแตกต่างกันอย่างไร

ตอบ: เสาอากาศแบบพาสซีฟในตัวเป็นส่วนประกอบแบบพาสซีฟที่ต้องอาศัยการเหนี่ยวนำสนามแม่เหล็กจากเครื่องอ่าน/นักเขียนในการทำงาน ทำให้เหมาะสำหรับแอปพลิเคชัน NFC มาตรฐาน เสาอากาศแบบแอคทีฟผสานรวมการขยายสัญญาณและวงจรขับเคลื่อน ทำให้สามารถสร้างสนาม RF ที่แรงขึ้นได้ ทำให้เหมาะสำหรับสถานการณ์ เช่น เครื่องชำระเงินที่ต้องใช้สัญญาณที่แรงกว่า

Q5: สามารถปรับแต่งขนาดและรูปร่างได้หรือไม่?

ตอบ: ใช่ Qianmu Communications รองรับการออกแบบที่กำหนดเองในทุกขนาด รวมถึงรูปทรงสี่เหลี่ยม วงกลม และรูปร่างที่ไม่ปกติ

Q6: โดยทั่วไปจะใช้ช่วงตัวเหนี่ยวนำอะไร?

ตอบ: การออกแบบโดยทั่วไปจะอยู่ในช่วงตัวเหนี่ยวนำประมาณ 1–2 μH ขึ้นอยู่กับข้อกำหนดในการปรับจูนและการจับคู่อิมพีแดนซ์

คำถามที่ 7: วิธีการติดตั้งทั่วไปมีอะไรบ้าง?

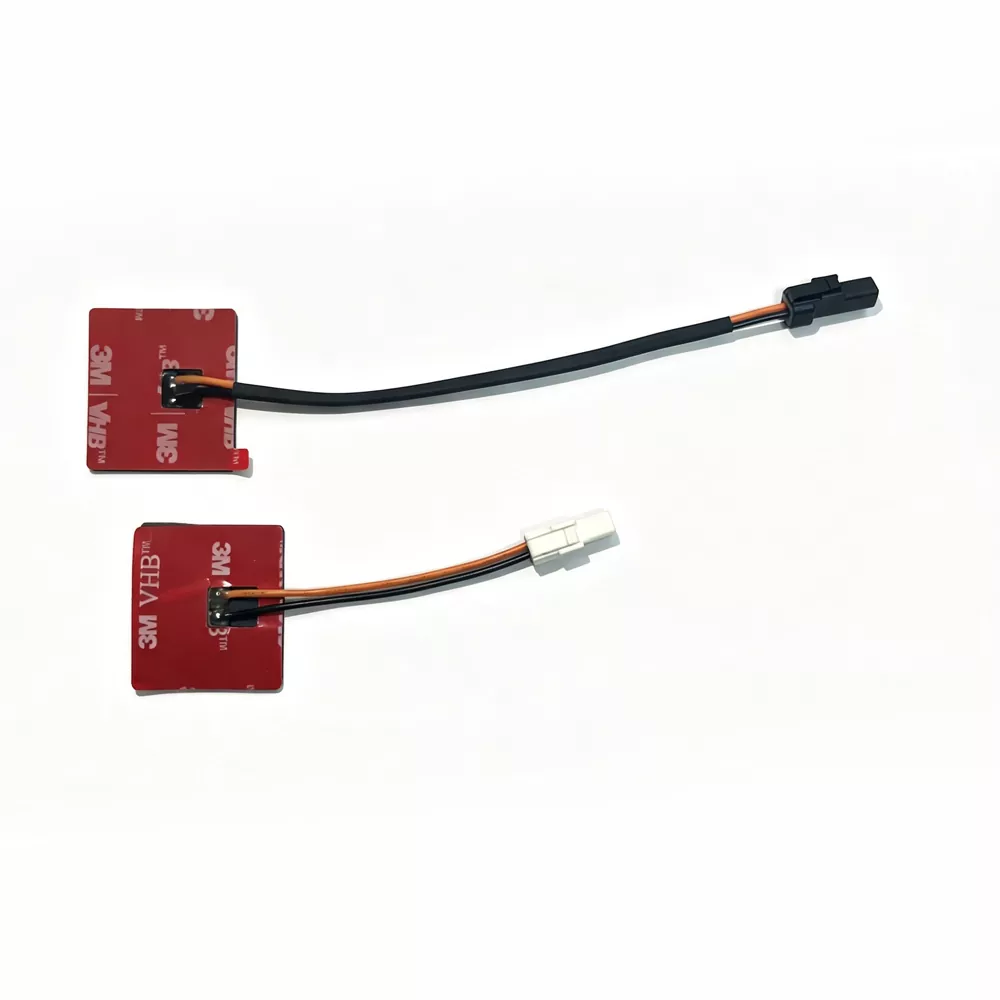

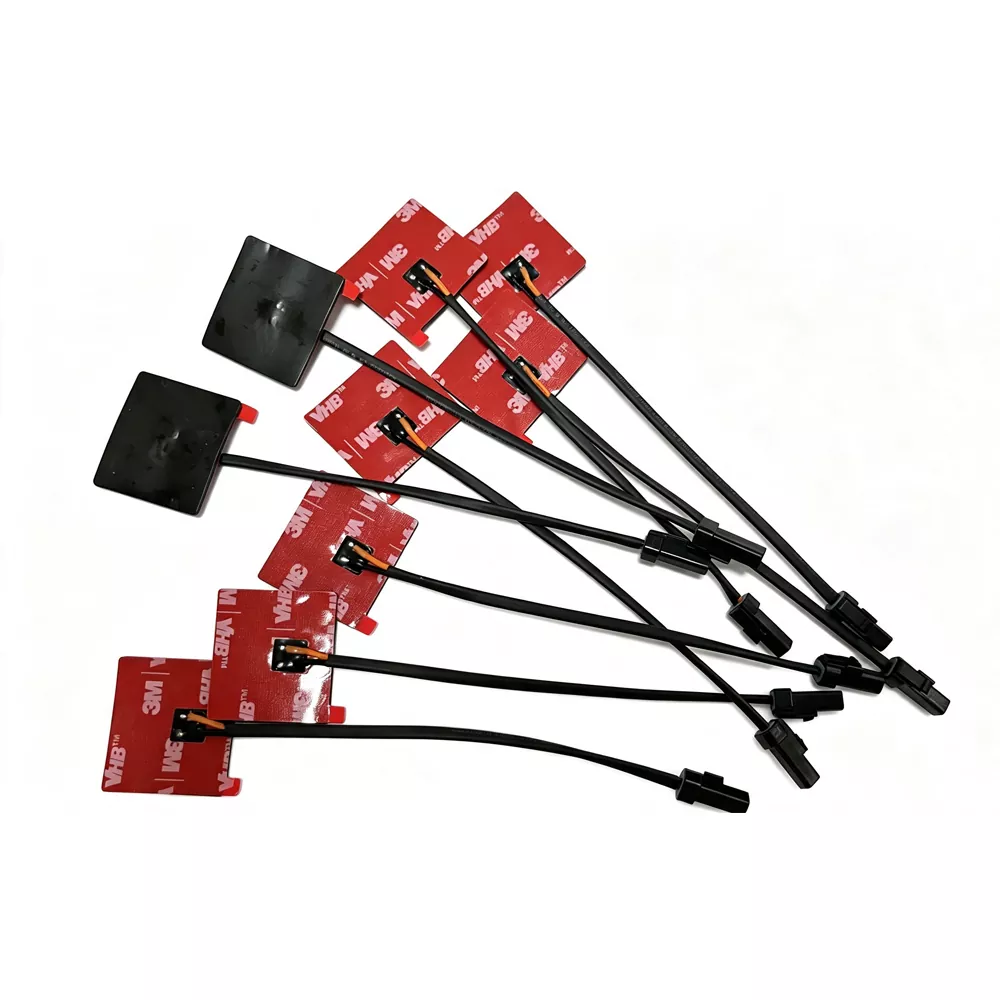

ตอบ: มีวิธีการติดตั้งหลักสามวิธี: ① แผ่นรองแบบมีกาว 3M (เสาอากาศแบบยืดหยุ่น FPC - ใช้กันมากที่สุด); ② ขั้วต่อ IPEX (ประเภทปลั๊กอิน); 3 การติดตั้งการบัดกรี

คำถามที่ 8: Qianmu Communication เป็นผู้ค้าหรือโรงงานหรือไม่

ตอบ: Qianmu Communications เป็นผู้ผลิตที่ผสมผสานการวิจัยและพัฒนา การผลิต และการขายเข้าด้วยกัน เราเป็นเจ้าของโรงงานของเราเองและมีสายการผลิตที่สมบูรณ์ตลอดจนระบบควบคุมคุณภาพที่แข็งแกร่ง - ห่างไกลจากการเป็นเพียงบริษัทการค้า
