เสาอากาศภายนอก GPS

เสาอากาศภายนอก GPS เป็นส่วนประกอบความถี่วิทยุแบบสแตนด์อโลนที่ออกแบบเป็นพิเศษเพื่อรับสัญญาณ RF ที่อ่อนจากระบบดาวเทียมนำทางทั่วโลก (GNSS) รวมถึง GPS, Beidou, GLONASS, Galileo และระบบดาวเทียมอื่น ๆ ต่างจากเสาอากาศในตัว โดยจะแยกออกจากอุปกรณ์หลักผ่านสายโคแอกเชียล การออกแบบนี้เอาชนะข้อจำกัดในการป้องกันทางกายภาพของตู้อุปกรณ์ ทำให้สามารถติดตั้งเสาอากาศในพื้นที่กลางแจ้งหรือบนหลังคารถเพื่อให้ได้ขอบเขตการมองเห็น (FOV) ที่เหมาะสมที่สุดของดาวเทียม

มันทำงานอย่างไร?

 สัญญาณ RF ที่ส่งโดยดาวเทียม GPS จะอ่อนมากเมื่อถึงพื้น (โดยทั่วไปจะมีช่วงตั้งแต่ -125 dBm ถึง -160 dBm) เสาอากาศภายนอก GPS คุณภาพสูงช่วยให้จับสัญญาณได้อย่างมีประสิทธิภาพผ่านกลไกต่อไปนี้:

1. การจับคู่โพลาไรเซชันแบบวงกลมด้านขวา (RHCP)

เสาอากาศมีการออกแบบแพทช์ไมโครสตริปแบบพิเศษที่เข้ากันกับลักษณะโพลาไรเซชันแบบวงกลมทางขวามือของสัญญาณดาวเทียมได้อย่างสมบูรณ์แบบ จึงช่วยลดการลดทอนสัญญาณที่เกิดจากการเปลี่ยนแปลงการวางแนวของอุปกรณ์

2. เครื่องขยายสัญญาณรบกวนต่ำ LNA

LNA (เครื่องขยายสัญญาณรบกวนต่ำ) ประสิทธิภาพสูงในตัวที่ขยายสัญญาณอ่อนในขณะที่ยังคงรักษาสัญญาณรบกวนที่ต่ำมาก (โดยทั่วไปคือ <2 dB) และชดเชยการสูญเสียการแทรกที่เกิดขึ้นระหว่างการส่งผ่านตัวป้อน

3. การออกแบบการรบกวนแบบป้องกันการรบกวนหลายทาง

ด้วยการปรับระนาบกราวด์และโครงสร้างคอยล์โช้คให้เหมาะสม สัญญาณรบกวนจากระดับความสูงต่ำที่สะท้อนจากอาคารหรือพื้นดินจะถูกระงับอย่างมีประสิทธิภาพ

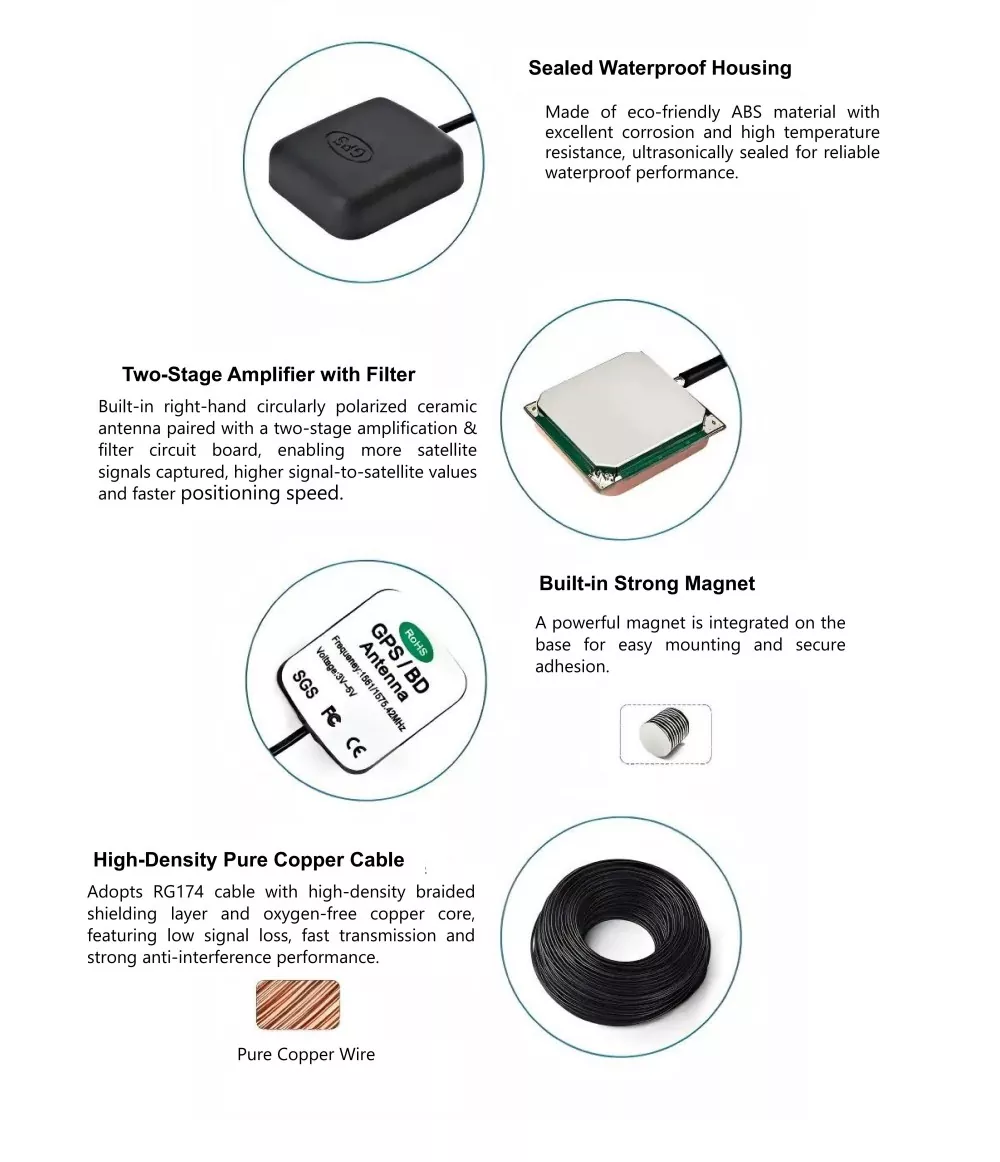

จุดขายหลัก

ในฐานะบริษัทที่หยั่งรากลึกในสาขา RF ผู้ผลิตเสาอากาศที่มีชื่อเสียงของจีน ผลิตภัณฑ์ของเราได้แสดงให้เห็นถึงข้อได้เปรียบที่สำคัญในการทดสอบจริง:

• ความเข้ากันได้หลายระบบตลอดช่วงความถี่ทั้งหมด

รองรับย่านความถี่เต็ม L1/L2/L5/L6 และ L-Band ผสานรวมกับระบบต่างๆ เช่น GPS, BeiDou และ Galileo ได้อย่างราบรื่น เพื่อตอบสนองข้อกำหนดการวางตำแหน่ง RTK ที่มีความแม่นยำสูง

• ความสามารถในการป้องกันการรบกวนที่โดดเด่น

ข้อมูลที่วัดได้แสดงให้เห็นว่า แม้แต่ในหุบเขาในเมืองที่ซับซ้อนหรือใกล้กับเสาส่งสัญญาณไฟฟ้าแรงสูง ความสามารถในการปราบปรามนอกย่านความถี่ยังคงดีเยี่ยม ซึ่งช่วยลดความเสี่ยงของการสูญหายของการล็อคระบบได้อย่างมีประสิทธิภาพ

• มาตรฐานการป้องกันระดับอุตสาหกรรม

มีคุณลักษณะการห่อหุ้มด้วยคลื่นอัลตราโซนิกและการออกแบบกันน้ำแบบคู่ ทำให้ได้รับระดับการป้องกัน IP67 และรักษาประสิทธิภาพที่เสถียรแม้ในสภาพแวดล้อมที่รุนแรงตั้งแต่ -40°C ถึง +85°C

• บริการปรับแต่งที่ยืดหยุ่น

รองรับการปรับแต่งอินเทอร์เฟซต่างๆ เช่น SMA และ TNC ความยาวสายเคเบิลและวิธีการติดตั้งแบบแม่เหล็ก/สกรูสามารถปรับได้ตามความต้องการ

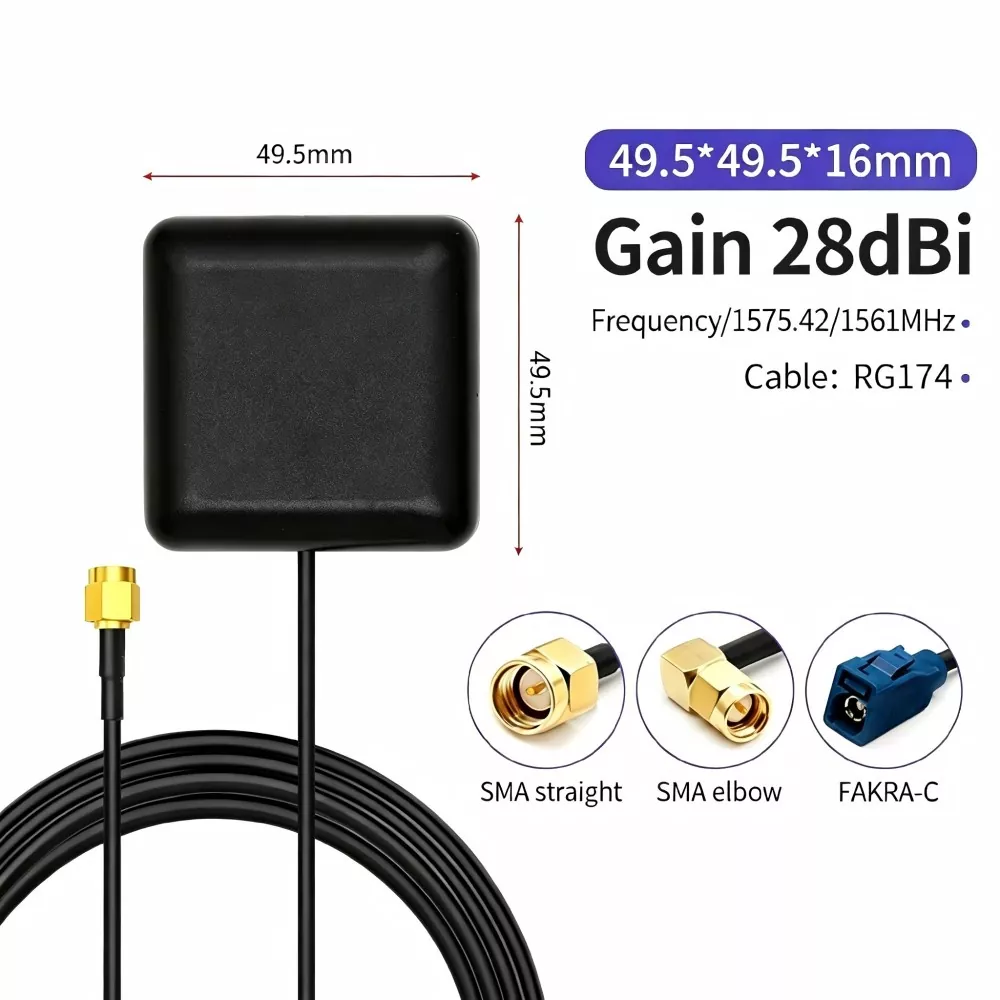

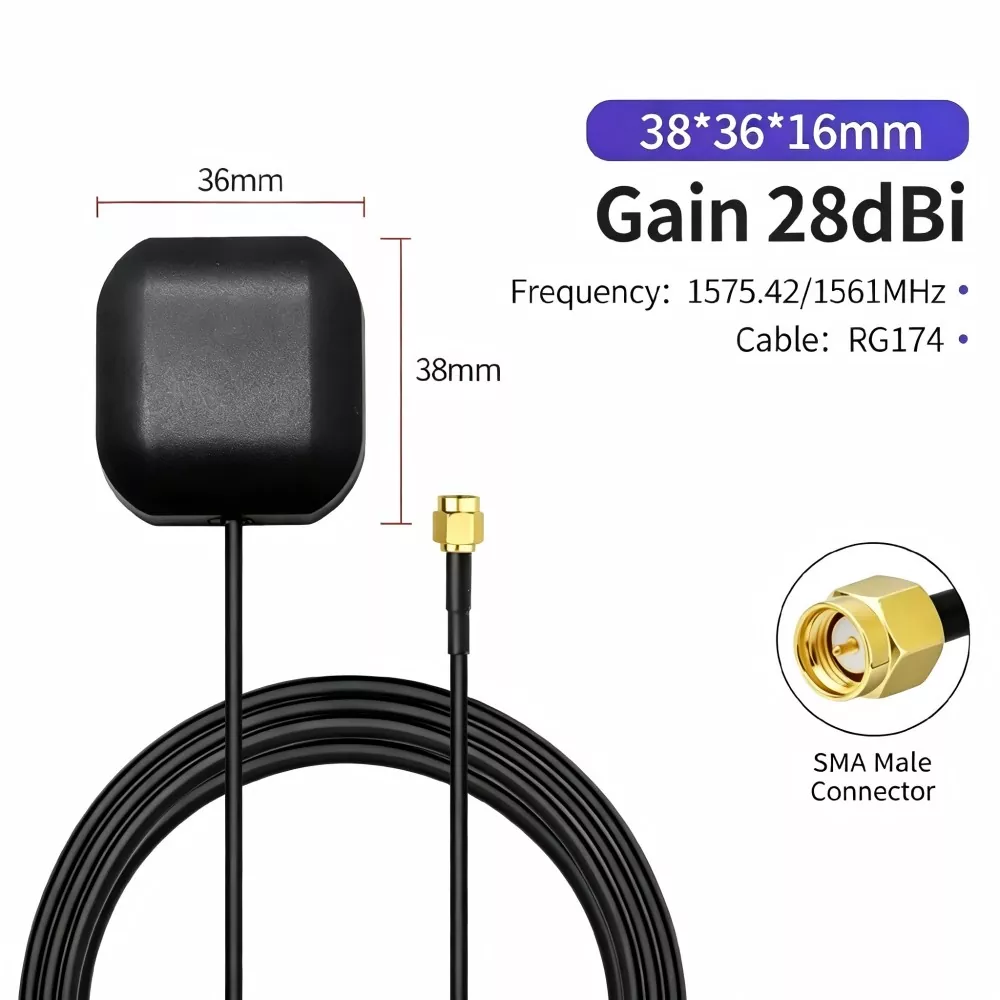

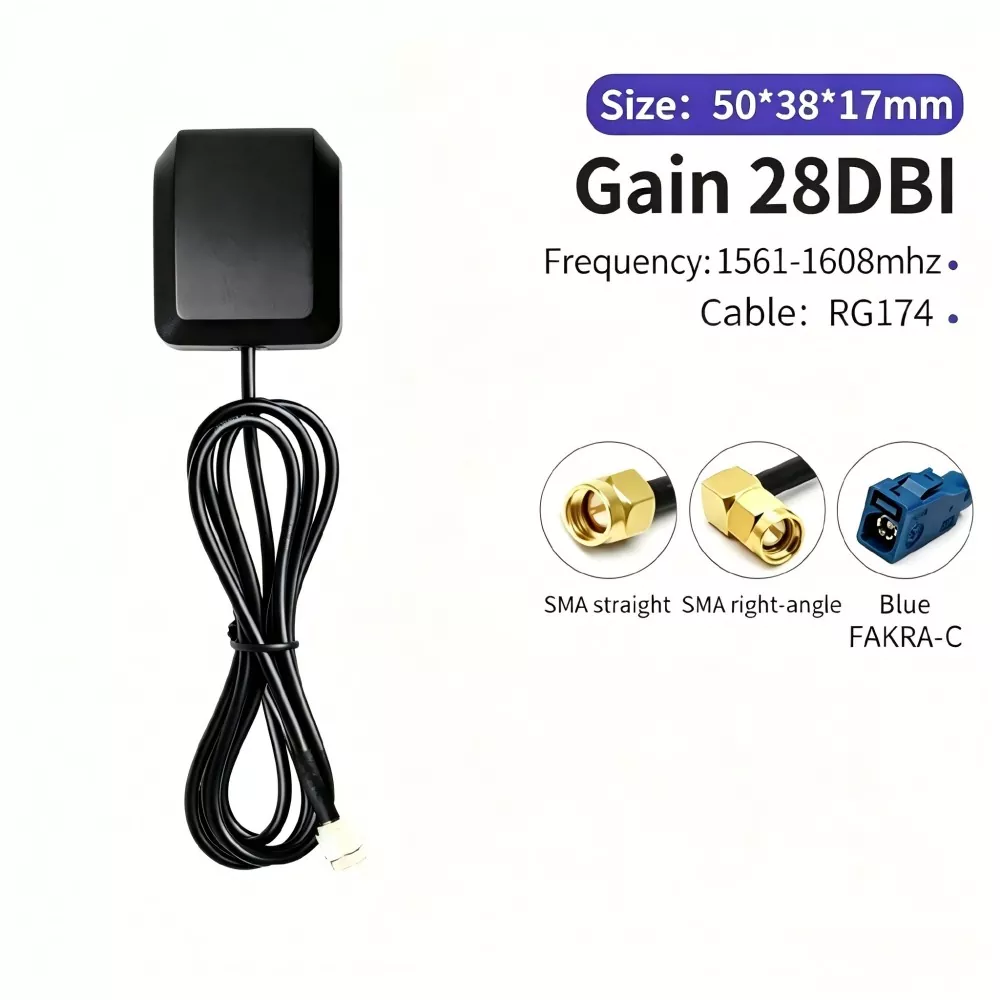

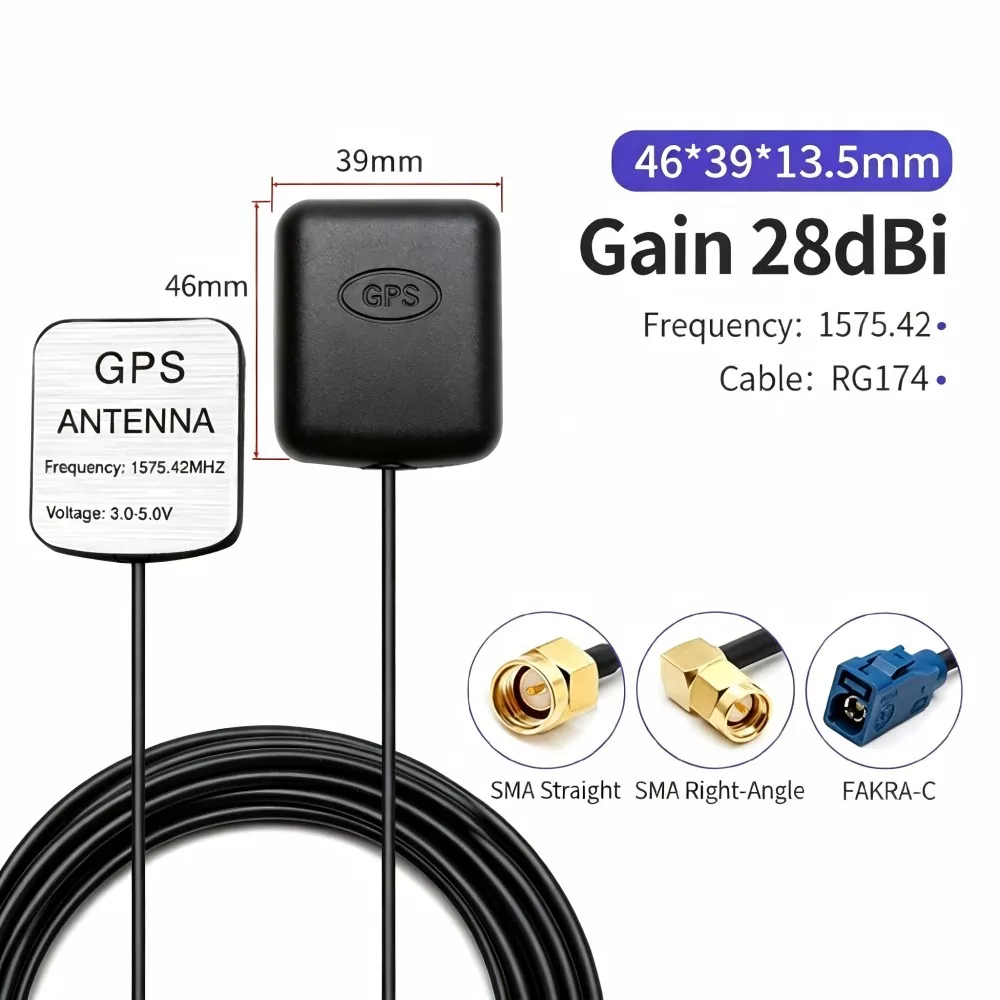

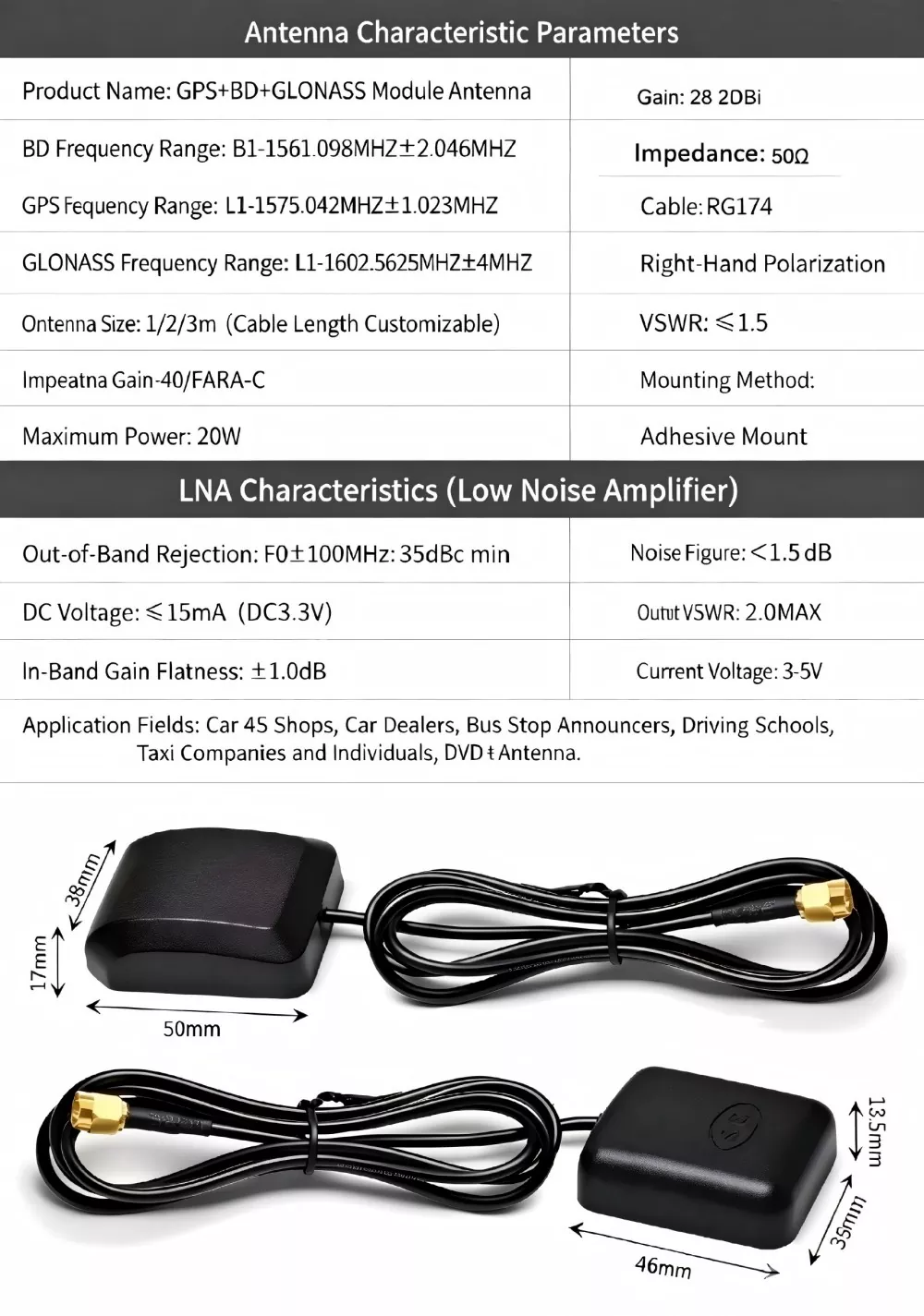

ข้อมูลจำเพาะทางเทคนิค

อุปกรณ์ใดบ้างที่เข้ากันได้?

เสาอากาศภายนอก GPS ของเราถูกนำมาใช้กันอย่างแพร่หลายในด้านต่อไปนี้:

1. ยานพาหนะที่เชื่อมต่ออัจฉริยะและ ADAS

ติดตั้งบนหลังคารถ โดยแทรกซึมเข้าไปในฟิล์มป้องกันการระเบิดของรถเพื่อให้ตำแหน่งระดับเซนติเมตรสำหรับระบบขับเคลื่อนอัตโนมัติและการจัดการยานพาหนะ

2. เกษตรกรรมที่แม่นยำและโดรน

ติดตั้งอยู่ด้านบนของโดรนเพื่อการเกษตรหรือเครื่องจักรในฟาร์ม โดยมีคุณสมบัติต้านทานการรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่ง ช่วยให้มั่นใจได้ถึงการล่องเรืออัตโนมัติที่แม่นยำและการฉีดพ่นยาฆ่าแมลงที่แม่นยำ

3. การสำรวจเชิงภูมิศาสตร์และการซิงโครไนซ์เวลาของสถานีฐาน

เนื่องจากเป็นองค์ประกอบหลักของสถานีฐานหรือเครื่องรับ RTK ข้อผิดพลาดของศูนย์กลางเฟสที่เสถียร (±2 มม.) จึงรับประกันความแม่นยำในการวัดระดับมิลลิเมตร

4. การเดินเรือทางทะเลและทางเรือ

การออกแบบที่ทนต่อการกัดกร่อนด้วยสเปรย์เกลือช่วยให้มั่นใจได้ถึงข้อมูลส่วนหัวและตำแหน่งที่ต่อเนื่องและเชื่อถือได้ แม้ในสภาพแวดล้อมทางทะเลที่รุนแรง

5. การติดตามสินทรัพย์ IoT

ออกแบบมาให้มีสายเคเบิลยาว สามารถซ่อนไว้ที่ด้านนอกของคอนเทนเนอร์หรือเครื่องจักรขนาดใหญ่ได้อย่างง่ายดาย ทำให้สามารถตรวจสอบลอจิสติกส์ได้ทั่วโลก

การเปรียบเทียบเชิงลึกกับผลิตภัณฑ์คู่แข่ง

คู่มือภาพประกอบการติดตั้งและการใช้งาน

1. การเลือกตำแหน่ง: โปรดตรวจสอบให้แน่ใจว่าได้ติดตั้งเสาอากาศบนพื้นผิวระดับที่มีมุมมองที่ไม่มีสิ่งกีดขวางและปราศจากการรบกวนจากโลหะ (เช่น หลังคารถยนต์หรือด้านบนของอุปกรณ์)

2. การป้องกันน้ำ: จุดเชื่อมต่อภายนอกจะต้องปิดผนึกโดยใช้เทปกันน้ำที่ละลายได้เองซึ่งใช้วิธีพัน "321" เพื่อป้องกันไม่ให้น้ำฝนไหลไปตามสายเคเบิลเข้าสู่อุปกรณ์

3. การต่อสายดินและการป้องกันฟ้าผ่า: ก่อนที่สายป้อนจะเข้าสู่ห้องอุปกรณ์หรืออุปกรณ์ แนะนำให้ติดตั้งตัวป้องกันฟ้าผ่าของตัวป้อน และให้แน่ใจว่าตัวดักจับได้ต่อสายดินในบริเวณใกล้เคียงอย่างเหมาะสม

4. ข้อมูลจำเพาะเกี่ยวกับสายไฟ: เมื่อเดินสายเคเบิล ควรติดตั้ง "ห่วงหยด (ส่วนโค้งรูปตัว U)" เพื่อป้องกันไม่ให้น้ำฝนไหลย้อนกลับ

จะเลือกเสาอากาศภายนอก GPS ที่เหมาะสมได้อย่างไร

มองหาซัพพลายเออร์ที่เชื่อถือได้ ในขณะนั้นขอแนะนำให้เน้นการประเมินสามประเด็นต่อไปนี้:

1. ชี้แจงข้อกำหนดเกี่ยวกับย่านความถี่: สำหรับการนำทางขั้นพื้นฐาน เพียงเลือกเสาอากาศความถี่เดียว L1 หากต้องการ RTK ที่มีความแม่นยำสูงหรือประสิทธิภาพการป้องกันสัญญาณรบกวน ต้องแน่ใจว่าได้เลือกเสาอากาศหลายความถี่ L1/L2/L5

2. ประเมินสภาพแวดล้อมในการติดตั้ง: สำหรับการใช้งานในรถยนต์หรือกลางแจ้ง ระดับการกันน้ำระดับ IP67 พร้อมฐานแม่เหล็กเป็นตัวเลือกอันดับต้นๆ สำหรับสถานีฐานแบบอยู่กับที่ แนะนำให้ติดตั้งสกรูร่วมกับคอยล์โช้คเพื่อบรรเทาปัญหาแบบหลายเส้นทาง

3. ตรวจสอบการสูญหายของสายเคเบิล：หากสายเคเบิลยาวเกิน 5 เมตร ซัพพลายเออร์จะต้องจัดเตรียมสายเคเบิลที่สูญเสียน้อย มิฉะนั้น อัตราขยายของ LNA จะถูกชดเชยด้วยการสูญเสียสายเคเบิล

ทำไมถึงเลือกพวกเรา?

เซินเจิ้น Qianmu Communication Technology Co., Ltd. ไม่เพียงแต่เป็นผู้ผลิตเสาอากาศภายนอก GPS แต่ยังเป็นพันธมิตรเทคโนโลยี RF ที่เชื่อถือได้ของคุณอีกด้วย เรามีห้องป้องกันคลื่นรบกวนไมโครเวฟที่พัฒนาขึ้นโดยอิสระและทีมวิศวกรที่มีประสบการณ์ ทำให้เราสามารถให้บริการแบบครบวงจรที่ปรับแต่งได้ในที่เดียว ครอบคลุมถึงการสร้างต้นแบบ การทดสอบ และการผลิตจำนวนมาก ด้วยการใช้ประโยชน์จากระบบนิเวศของอุตสาหกรรมอิเล็กทรอนิกส์ที่มีชื่อเสียงของเซินเจิ้น เราส่งมอบเวลาในการผลิตที่แข่งขันได้และโซลูชันที่คุ้มต้นทุน ในขณะเดียวกันก็รักษาคุณภาพผลิตภัณฑ์ที่ยอดเยี่ยม

คำถามที่พบบ่อย

คำถามที่ 1: สามารถใช้งานร่วมกับระบบ BeiDou ได้หรือไม่

ตอบ: อย่างแน่นอน เสาอากาศของเรามีการออกแบบหลายฟีดและรองรับระบบ GNSS หลักทั่วโลกโดยกำเนิด รวมถึง GPS, BeiDou, GLONASS และ Galileo

Q2: ในฐานะผู้ผลิต ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) ของคุณคือเท่าไร?

ตอบ: เราสนับสนุนตัวเลือกการจัดซื้อจัดจ้างที่ยืดหยุ่น สำหรับรุ่นมาตรฐาน เรายอมรับคำสั่งทดลองชุดเล็ก สำหรับรุ่นที่กำหนดเอง โปรดติดต่อทีมขายของเราเพื่อรับใบเสนอราคาล่าสุดและข้อมูลขั้นต่ำเฉพาะ

คำถามที่ 3: คุณจะเลือกระหว่างเสาอากาศ GPS ภายนอกแบบแอคทีฟและรุ่นพาสซีฟได้อย่างไร

ตอบ: สำหรับการใช้งานในยานยนต์ ระบบควบคุมทางอุตสาหกรรม โครงการสำรวจและทำแผนที่ และการใช้งานกลางแจ้ง จำเป็นต้องมีเสาอากาศภายนอก GPS แบบแอคทีฟ รุ่น Passive เหมาะสำหรับระยะห่างภายในอาคารที่สั้นมากภายใน 1 เมตรเท่านั้น และอาจประสบปัญหาการสูญเสียสัญญาณอย่างมากเมื่อใช้สายเคเบิลที่ยาวกว่า รุ่นเรือธงของ Qianmu Factory ทุกรุ่นมีดีไซน์ที่ปราดเปรียว

คำถามที่ 4: เสาอากาศสามารถใช้สายเคเบิลขยายได้หรือไม่? ความยาวสูงสุดที่รองรับคือเท่าไร?

ตอบ: ความยาวสูงสุดที่แนะนำสำหรับสาย RG174 มาตรฐานคือ 10 เมตร หากความยาวสายเคเบิลเกิน 10 เมตร โปรดติดต่อซัพพลายเออร์เพื่อเปลี่ยนด้วยสายเคเบิล LMR RF แบบสูญเสียต่ำ โรงงานยังสามารถปรับแต่งเสาอากาศที่ยาวเป็นพิเศษได้ด้วยสายเคเบิลยาวสูงสุด 20 เมตร
